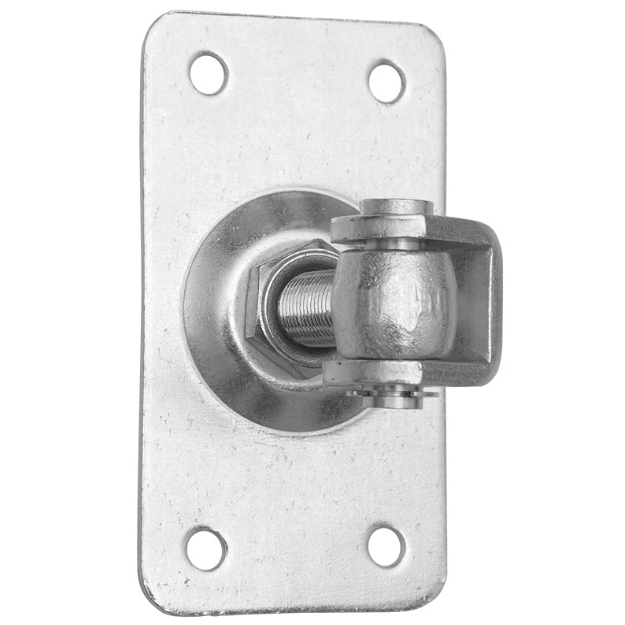

• Reguliuojamas vartų vyris M20 su plokštele 160×85 mm, 61.062

    945 €
    Pirk daugiau, mokėk mažiau
    10+ vnt.  – 800 € už vnt. -15%
    Į krepšelį
  • Reguliuojamas vartų vyris M20 su stačiakampe plokštele 160×85 mm – 61.062

    Reguliuojamas vartų vyris M20, 61.062 – plieninis vyris su 160×85 mm stačiakampe tvirtinimo plokštele, skirtas metaliniams varstomiems vartams ir varteliams. M20 srieginė jungtis leidžia tikslinti vartų varčios padėtį atraminio stulpo atžvilgiu, todėl šis gaminys tinka konstrukcijoms, kuriose svarbus reguliuojamas vyrių mazgas.

    Plokštelėje įrengtos keturios pailgos 11×15 mm montavimo angos. Tokia angų forma leidžia patogiau suderinti tvirtinimo padėtį montuojant, tačiau galutinai pritvirtinta plokštelė turi išlikti stabili ir nejudėti veikiama vartų apkrovų.

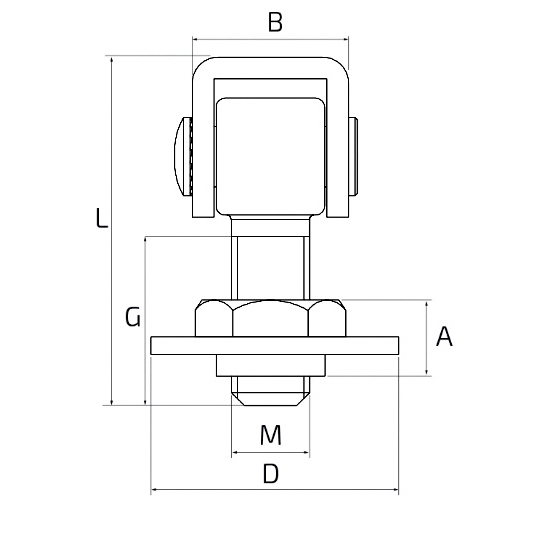

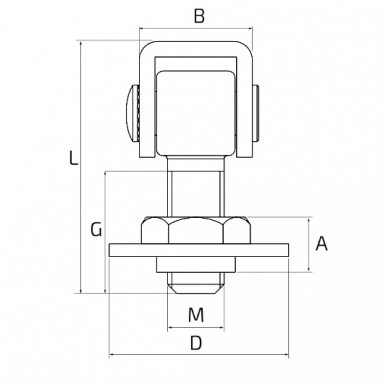

    Techniniame brėžinyje nurodyti pagrindiniai matmenys: M20 sriegis, B – 40 mm, G – 48 mm, L – 92 mm. Gaminio svoris – 0,83 kg.

    Šiam modeliui nurodyta iki 105 kg leistina apkrova dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai. Tai nėra vieno vyrio apkrova.

    Reguliuojamo vartų vyrio 61.062 techniniai duomenys

    Parametras Reikšmė
    Prekės kodas 61.062
    Gaminio tipas Reguliuojamas vyris su stačiakampe plokštele
    Sriegis M M20
    Plokštelės plotis A 85 mm
    Plokštelės ilgis C 160 mm
    Auselės matmuo B 40 mm
    Matmuo R1 124 mm
    Matmuo R2 50 mm
    Matmuo G 48 mm
    Ilgio matmuo L 92 mm
    Montavimo angos 4 pailgos angos, 11×15 mm
    Medžiaga Plienas
    Paviršiaus apsauga Cinkuotas gaminys
    Svoris 0,83 kg
    Leistina apkrova Iki 105 kg dviejų vyrių porai su 2 m ilgio varčia

    M, A, B, C, R1, R2, G ir L yra techninio brėžinio žymėjimai. R1 ir R2 nėra reguliavimo eigos matmenys.

    Pagrindinės reguliuojamo vyrio M20 savybės

    • M20 reguliavimo sriegis – vartų varčios padėčiai koreguoti.
    • 160×85 mm stačiakampė plokštelė – tvirtinimui prie suderinamos atraminės konstrukcijos.
    • Keturios pailgos 11×15 mm angos – tvirtinimo padėčiai derinti montuojant.
    • 92 mm ilgio matmuo L – svarbus projektuojant vartų vyrių mazgą.
    • Plieninė konstrukcija – metaliniams varstomiems vartams ir varteliams.
    • Reguliavimo galimybė po montavimo – leidžia tikslinti vartų padėtį, laikantis saugaus srieginių jungčių reguliavimo reikalavimų.

    Kur naudojamas reguliuojamas vartų vyris 61.062?

    Šis vyris naudojamas metalinių varstomų kiemo vartų, įvažiavimo vartų ir vartelių konstrukcijose, kai numatytas reguliuojamas vyrių mazgas su stačiakampe tvirtinimo plokštele.

    Modelis gali būti pasirenkamas gaminant naujus vartus arba keičiant esamą analogiškos konstrukcijos vyrį. Renkantis svarbu patikrinti varčios masę, plotį, tvirtinimo vietos matmenis ir vyrių išdėstymą.

    160×85 mm plokštelė užima didesnį tvirtinimo plotą nei mažesnių šios grupės modelių. Vis dėlto didesnis plokštelės dydis savaime negarantuoja didesnės viso mazgo laikomosios galios – ją lemia ir atrama, tvirtinimo detalės bei konstrukcijos geometrija.

    Kuo naudingos pailgos montavimo angos?

    Vyrio plokštelėje esančios keturios 11×15 mm pailgos angos leidžia derinti tvirtinimo vietą pagal paruoštą atramą. Tai gali būti naudinga montuojant vartus ir tikslinant jų sukimosi ašies padėtį.

    Pailgų angų paskirtis skiriasi nuo M20 srieginio reguliavimo mechanizmo. Angos padeda nustatyti plokštelės tvirtinimo padėtį, o srieginė jungtis naudojama vartų varčios padėčiai koreguoti.

    Prieš galutinį priveržimą būtina įsitikinti, kad tvirtinimo detalės ir poveržlės tinkamai dengia pailgas angas. Sumontuota plokštelė neturi slysti ar pasislinkti veikiama apkrovų.

    Kaip veikia M20 reguliuojamas vyris?

    M20 srieginis mechanizmas leidžia tikslinti vartų varčios padėtį atraminio stulpo atžvilgiu. Tai svarbu derinant tarpus tarp vartų ir stulpo, nustatant varčios užsidarymo padėtį bei užtikrinant sklandų judėjimą.

    Reguliavimo galimybė naudinga tiek pirminio montavimo metu, tiek vėliau, kai dėl konstrukcijos pokyčių reikia nedidelės padėties korekcijos.

    Reguliuojant būtina saugiai prilaikyti vartų varčią, išlaikyti pakankamą sriegio įsukimo ilgį ir patikimai užfiksuoti reguliavimo veržles. Matmuo G = 48 mm neturi būti automatiškai laikomas visa leistina reguliavimo eiga.

    Reguliuojamo vartų vyrio montavimo rekomendacijos

    Prieš montuojant patikrinkite atraminio stulpo arba kitos konstrukcijos standumą, tvirtinimo paviršiaus būklę ir vartų varčios matmenis.

    Plokštelė turi remtis į pakankamai lygų ir tvirtą paviršių. Tvirtinimo elementai parenkami pagal atramos medžiagą, jos storį, numatytas apkrovas ir montavimo sąlygas.

    Montuojant viršutinį ir apatinį vyrius būtina suderinti jų sukimosi ašis. Netikslus išdėstymas gali apsunkinti vartų judėjimą, sukelti papildomas apkrovas ir pagreitinti detalių dėvėjimąsi.

    Prieš galutinai priveržiant tvirtinimo elementus patikrinkite vartų padėtį, tarpus ir užsidarymą. Baigus montuoti rekomenduojama kelis kartus atidaryti ir uždaryti vartus bei patikrinti visų jungčių stabilumą.

    Kokią apkrovą atlaiko reguliuojamas vyris 61.062?

    Modeliui 61.062 nurodyta iki 105 kg leistina apkrova dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.

    Ši reikšmė taikoma dviejų vyrių porai, o ne vienam vyriui. Ji neturi būti automatiškai taikoma ilgesnėms vartų varčioms ar kitokioms montavimo sąlygoms.

    Vertinant tinkamumą būtina atsižvelgti į vartų varčios masę, plotį, aukštį, vėjo poveikį, atramos standumą ir tvirtinimo elementų laikomąją galią.

    Jeigu vartai yra sunkūs, platūs arba veikiami didelių papildomų apkrovų, viso vyrių mazgo tinkamumą reikia įvertinti individualiai.

    61.062 ir 61.062.01 – kuo skiriasi šie M20 vyriai?

    Abu modeliai turi M20 reguliavimo sriegį, tačiau skiriasi stačiakampių plokštelių dydžiai ir montavimo angų matmenys.

    Parametras 61.062 61.062.01
    Sriegis M20 M20
    Plokštelė 160×85 mm 110×75 mm
    Montavimo angos 11×15 mm 10×13 mm
    Matmuo B 40 mm 40 mm
    Matmuo G 48 mm 48 mm
    Matmuo L 92 mm 92 mm

    Nors abu vyriai turi vienodą sriegį ir kai kuriuos konstrukcinius matmenis, jų negalima laikyti tiesiogiai pakeičiamais. Keičiant modelį būtina patikrinti tvirtinimo plokštelės dydį ir montavimo angų išdėstymą.

    Paviršiaus apsauga ir priežiūra

    Gaminys apibūdinamas kaip cinkuotas. Cinko danga padeda apsaugoti plieną nuo korozijos, tačiau jos veiksmingumas priklauso nuo dangos būklės ir aplinkos sąlygų.

    Prieš montuojant rekomenduojama patikrinti visų dalių paviršių. Jeigu yra nepadengtų ar montuojant pažeistų plieninių vietų, jas būtina tinkamai apsaugoti nuo korozijos.

    Eksploatacijos metu svarbu periodiškai tikrinti tvirtinimo elementus, reguliavimo veržles, judančias jungtis ir bendrą vartų padėtį.

    Dažniausiai užduodami klausimai

    Koks vyrio 61.062 sriegis?

    Šis modelis turi M20 reguliavimo sriegį.

    Kokie tvirtinimo plokštelės matmenys?

    Plokštelės ilgis – 160 mm, plotis – 85 mm.

    Ar montavimo angos apvalios?

    Ne. Šio modelio montavimo angos yra pailgos, 11×15 mm.

    Koks vyrio ilgio matmuo L?

    Techniniame brėžinyje nurodyta L = 92 mm.

    Ar galima reguliuoti vyrį po montavimo?

    Taip. M20 srieginis mechanizmas leidžia koreguoti vartų varčios padėtį, laikantis saugaus reguliavimo reikalavimų.

    Kokią apkrovą atlaiko vyris?

    Iki 105 kg dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.

    Ar 61.062 ir 61.062.01 yra vienodi?

    Ne. Abu turi M20 sriegį, tačiau skiriasi tvirtinimo plokštelių dydžiai ir montavimo angos.

    Ar šis vyris skirtas varstomiems vartams?

    Taip. Jis skirtas suderinamoms metalinių varstomų vartų ir vartelių konstrukcijoms.

    Susijusios prekės ir vartų furnitūra

    Kitus M20 ir kitų sriegių modelius rasite reguliuojamų vartų vyrių kategorijoje.

    Kitų konstrukcijų vyrius peržiūrėkite vyrių ir lankstų kategorijoje.

    Visas vartų montavimo detales rasite vartų furnitūros kategorijoje.
