Reguliuojamas vartų vyris M18, Ø30 mm, su plokštele 160×85 mm, 61.066
1755 €Pirk daugiau, mokėk mažiau10+ vnt. – 1490 € už vnt. -15%-
Reguliuojamas vartų vyris M18, Ø30 mm, su plokštele 160×85 mm – 61.066

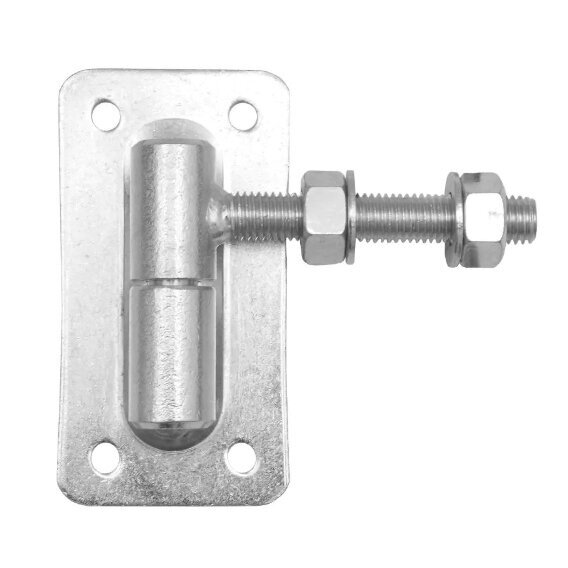

Reguliuojamas vartų vyris 61.066 – plieninis tekintas vyris su rutuliuku, M18 reguliavimo sriegiu ir 160×85 mm tvirtinimo plokštele. Skirtas metaliniams varstomiems vartams ir varteliams, kai reikalingas patikimas sukimosi mazgas ir galimybė tikslinti vartų varčios padėtį po montavimo.
Vyrio korpuso skersmuo yra Ø30 mm. Stačiakampėje tvirtinimo plokštelėje įrengtos keturios montavimo angos, skirtos mechaniniam tvirtinimui prie tinkamai paruoštos atramos. Cinkuotas plieninis paviršius padeda apsaugoti gaminį nuo korozijos.
Leistina apkrova – iki 90 kg dviejų vyrių porai, kai vartų varčios ilgis yra 2 m. Ši reikšmė taikoma dviem vyriams kartu, o ne vienam vyriui.
Reguliuojamo vartų vyrio 61.066 techniniai duomenys

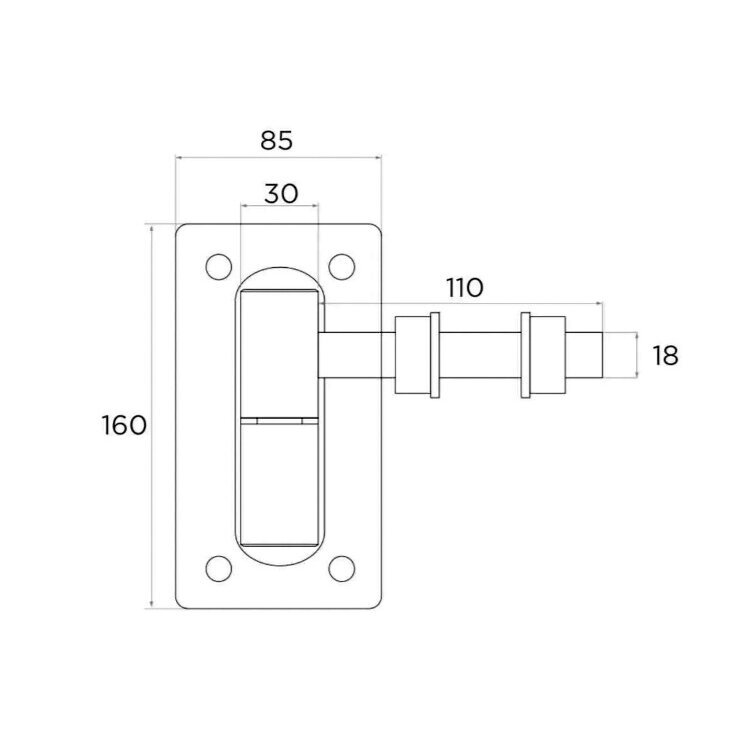

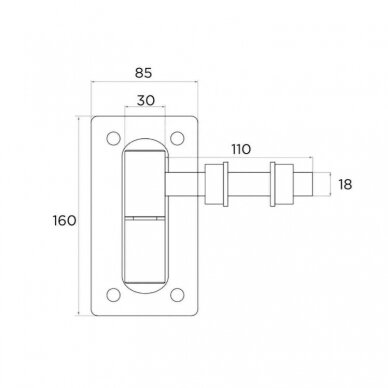

Parametras Reikšmė Prekės kodas 61.066 Tipas Reguliuojamas tekintas vartų vyris su rutuliuku ir plokštele Sriegis M M18 Korpuso skersmuo B Ø30 mm Plokštelės matmenys 160×85 mm Matmuo A 85 mm Matmuo C 160 mm Matmuo G 110 mm Montavimo angos 4 Medžiaga Plienas Paviršiaus apsauga Cinkuotas Svoris Apie 1,24 kg Leistina apkrova 90 kg dviejų vyrių porai su 2 m ilgio vartų varčia Matmenų raidės atitinka gaminio techninį brėžinį. Matmuo G nėra automatiškai visa leistina reguliavimo eiga.
Pagrindiniai reguliuojamo vartų vyrio privalumai
- M18 srieginis reguliavimas – leidžia tikslinti vartų varčios padėtį.
- Ø30 mm tekintas korpusas – vartų sukimosi mazgui.
- 160×85 mm tvirtinimo plokštelė – montavimui prie atraminės konstrukcijos.
- Keturios montavimo angos – mechaniniam tvirtinimui.
- Rutuliukas vyrio konstrukcijoje – sukimosi mazgo elementas.
- Cinkuotas plienas – apsaugai nuo korozijos lauko sąlygomis.
- 90 kg leistina apkrova vyrių porai – esant 2 m ilgio vartų varčiai.
Kur naudojamas reguliuojamas vartų vyris M18?
Modelis 61.066 naudojamas metalinių kiemo vartų, įvažiavimo vartų ir vartelių konstrukcijose, kuriose numatytas reguliuojamas vyrių mazgas su prisukama plokštele.
Vyris gali būti naudojamas tiek naujų vartų gamyboje, tiek keičiant suderinamą esamą vyrį. Keičiant svarbu palyginti sriegio dydį, korpuso skersmenį, plokštelės matmenis ir montavimo angų išdėstymą.
Šis modelis ypač aktualus, kai po vartų montavimo reikia išlaikyti galimybę koreguoti varčios padėtį. Reguliavimas gali padėti suderinti tarpą tarp varčios ir stulpo, spynos bei skląsčio veikimą.
Tekintas Ø30 mm korpusas su rutuliuku
Vyrio konstrukcijoje naudojamas Ø30 mm skersmens tekintas korpusas su rutuliuku. Tai sukimosi mazgo dalis, kurios geometrija svarbi tinkamam vartų judėjimui.
Viršutinis ir apatinis vyriai turi būti sumontuoti taip, kad jų sukimosi ašys sutaptų. Netikslus išdėstymas gali sukelti vartų strigimą, papildomas apkrovas ir spartesnį vyrių dėvėjimąsi.
Prieš montuojant būtina įsitikinti, kad konstrukcijoje pakanka vietos Ø30 mm korpusui ir kad varčia galės laisvai judėti numatytu atidarymo kampu.
Kaip veikia M18 reguliavimo mechanizmas?
M18 srieginė jungtis leidžia keisti vartų varčios padėtį atraminio stulpo atžvilgiu. Reguliavimas atliekamas naudojant reguliavimo veržlę, laikantis saugaus sriegio įsukimo ir fiksavimo reikalavimų.
Ši galimybė naudinga ne tik pirmojo montavimo metu. Jei eksploatuojant pasikeičia varčios padėtis, tinkamai įrengtas reguliavimo mazgas leidžia atlikti korekciją.
Prieš reguliuojant būtina saugiai prilaikyti vartų varčią. Atlikus korekciją reikia patikrinti, ar srieginė jungtis pakankamai įsukta, o reguliavimo veržlės patikimai užfiksuotos.
160×85 mm plokštelė su keturiomis montavimo angomis
Stačiakampė plokštelė skirta mechaniniam tvirtinimui prie tinkamos atramos. Keturios montavimo angos leidžia pritvirtinti vyrį pagal konkrečiai konstrukcijai parinktą tvirtinimo schemą.
Tvirtinimo varžtų arba ankerių tipas turi atitikti atramos medžiagą ir numatytas apkrovas. Vien plokštelės matmenų nepakanka nustatyti viso tvirtinimo mazgo laikomajai galiai.
Plokštelė turi būti tvirtai prispausta prie lygaus ir pakankamai standaus paviršiaus. Po montavimo būtina patikrinti tvirtinimo elementų priveržimą.
Reguliuojamo vartų vyrio montavimo rekomendacijos
Prieš montuojant įvertinkite vartų varčios masę, plotį, aukštį, atraminio stulpo standumą ir tvirtinimo pagrindo būklę.
Viršutinio ir apatinio vyrių sukimosi ašys turi sutapti. Montavimo metu rekomenduojama laikinai prilaikyti vartų varčią ir tiksliai suderinti jos padėtį.
Parinkite tinkamus mechaninius tvirtinimo elementus, atsižvelgdami į atramos medžiagą ir apkrovas. Vyrio tvirtinimas turi būti pakankamai standus, kad plokštelė nejudėtų atidarant ar uždarant vartus.
Baigus montuoti patikrinkite visų tvirtinimo detalių priveržimą, reguliavimo veržlių fiksavimą ir vartų judėjimą per visą numatytą atidarymo kampą.
Kokią apkrovą atlaiko reguliuojamas vyris 61.066?
Leistina apkrova – iki 90 kg dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.
Ši reikšmė nėra vieno vyrio apkrova. Ji taip pat negali būti automatiškai taikoma ilgesnei vartų varčiai arba kitokioms konstrukcinėms sąlygoms.
Parenkant vyrius svarbu įvertinti vartų masę, varčios plotį, aukštį, vėjo poveikį, atramos standumą ir tvirtinimo detalių laikomąją galią. Didesniems arba sudėtingesniems vartams gali būti reikalingas individualus konstrukcijos įvertinimas.
Kuo 61.066 skiriasi nuo 61.065?
Abu modeliai yra reguliuojami tekinti vartų vyriai su rutuliuku ir prisukama plokštele, tačiau skiriasi pagrindiniais matmenimis.
Parametras 61.066 61.065 Sriegis M18 M16 Korpuso skersmuo Ø30 mm Ø27 mm Plokštelė 160×85 mm 180×50 mm Matmuo G 110 mm 95 mm Renkantis tinkamą modelį svarbu įvertinti ne tik sriegio dydį, bet ir korpuso bei plokštelės geometriją. Šie modeliai nėra automatiškai tarpusavyje pakeičiami.
Mažesnio sriegio modelis: reguliuojamas vartų vyris M16, 61.065.
Paviršiaus apsauga ir priežiūra
Gaminys yra cinkuotas, todėl jo plieninis paviršius apsaugotas nuo korozijos. Vis dėlto montuojant svarbu nepažeisti apsauginės dangos, o pažeistas vietas tinkamai atkurti.
Eksploatacijos metu rekomenduojama periodiškai patikrinti tvirtinimo elementų priveržimą, reguliavimo veržlių fiksavimą ir vyrio sukimosi mazgo būklę.
Jeigu vartai pradeda sunkiau judėti arba pasikeičia jų užsidarymo padėtis, pirmiausia patikrinkite vyrių ašių sutapimą ir tvirtinimo mazgų būklę.
Dažniausiai užduodami klausimai
Koks yra vyrio 61.066 sriegis?
M18.
Koks vyrio korpuso skersmuo?
Ø30 mm.
Kokie tvirtinimo plokštelės matmenys?
160×85 mm.
Kiek montavimo angų turi plokštelė?
Keturias.
Kokią apkrovą atlaiko šis vyris?
Iki 90 kg dviejų vyrių porai, kai vartų varčios ilgis yra 2 m.
Ar 90 kg yra vieno vyrio apkrova?
Ne. Tai dviejų vyrių poros leistina apkrova nurodytomis sąlygomis.
Ar vyrį galima reguliuoti po montavimo?
Taip. M18 srieginė jungtis leidžia koreguoti vartų varčios padėtį, laikantis saugaus reguliavimo reikalavimų.
Ar vyris tinkamas lauko vartams?
Taip. Cinkuota danga padeda apsaugoti plieną nuo korozijos.
