Reguliuojamas vartų vyris M16 su plokštele 100×55×4 mm, 61.061.03
895 €Pirk daugiau, mokėk mažiau10+ vnt. – 760 € už vnt. -15%-
Reguliuojamas vartų vyris M16 su stačiakampe plokštele 100×55×4 mm – 61.061.03

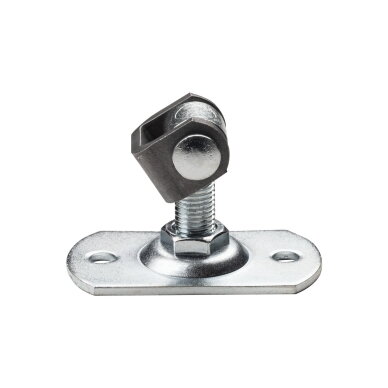

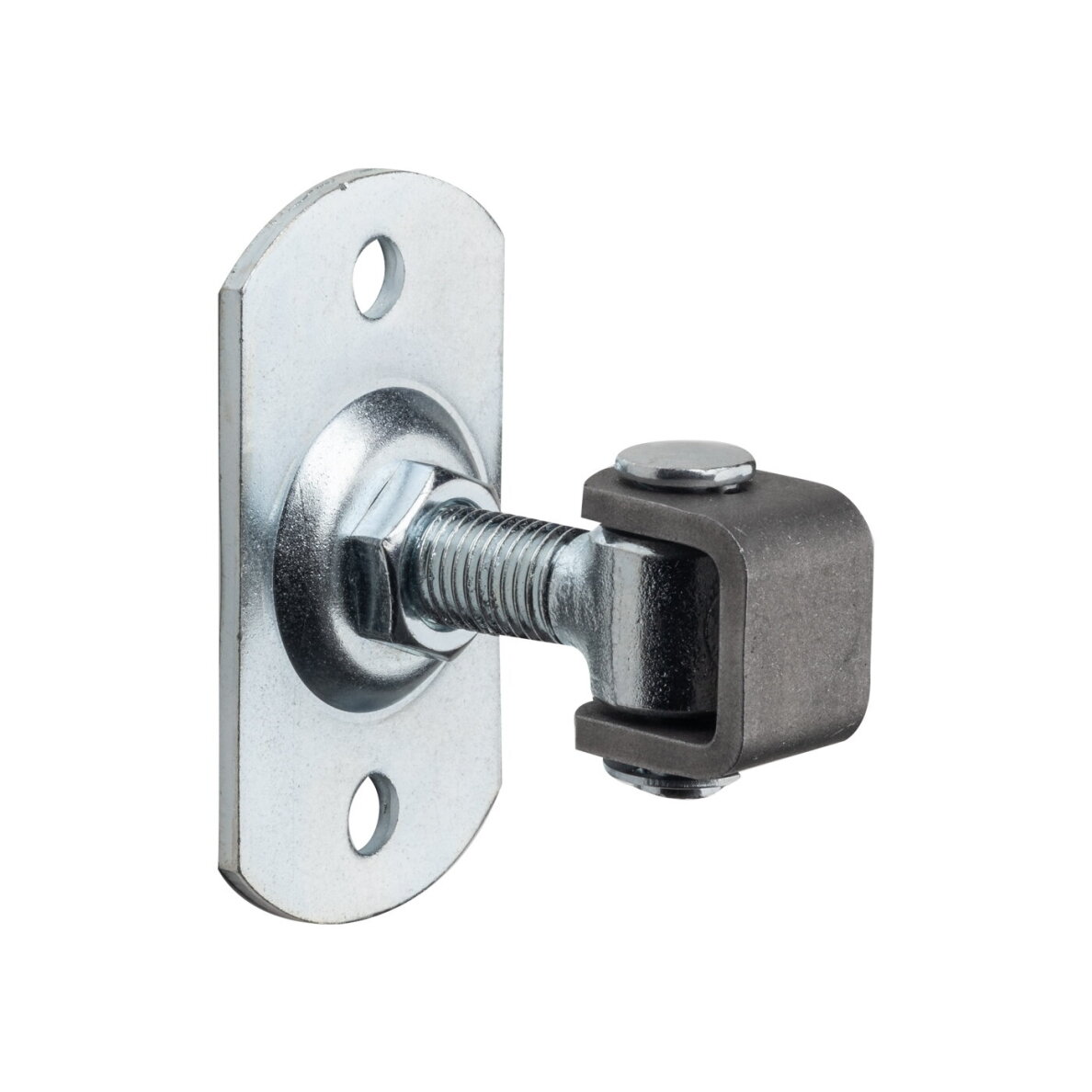

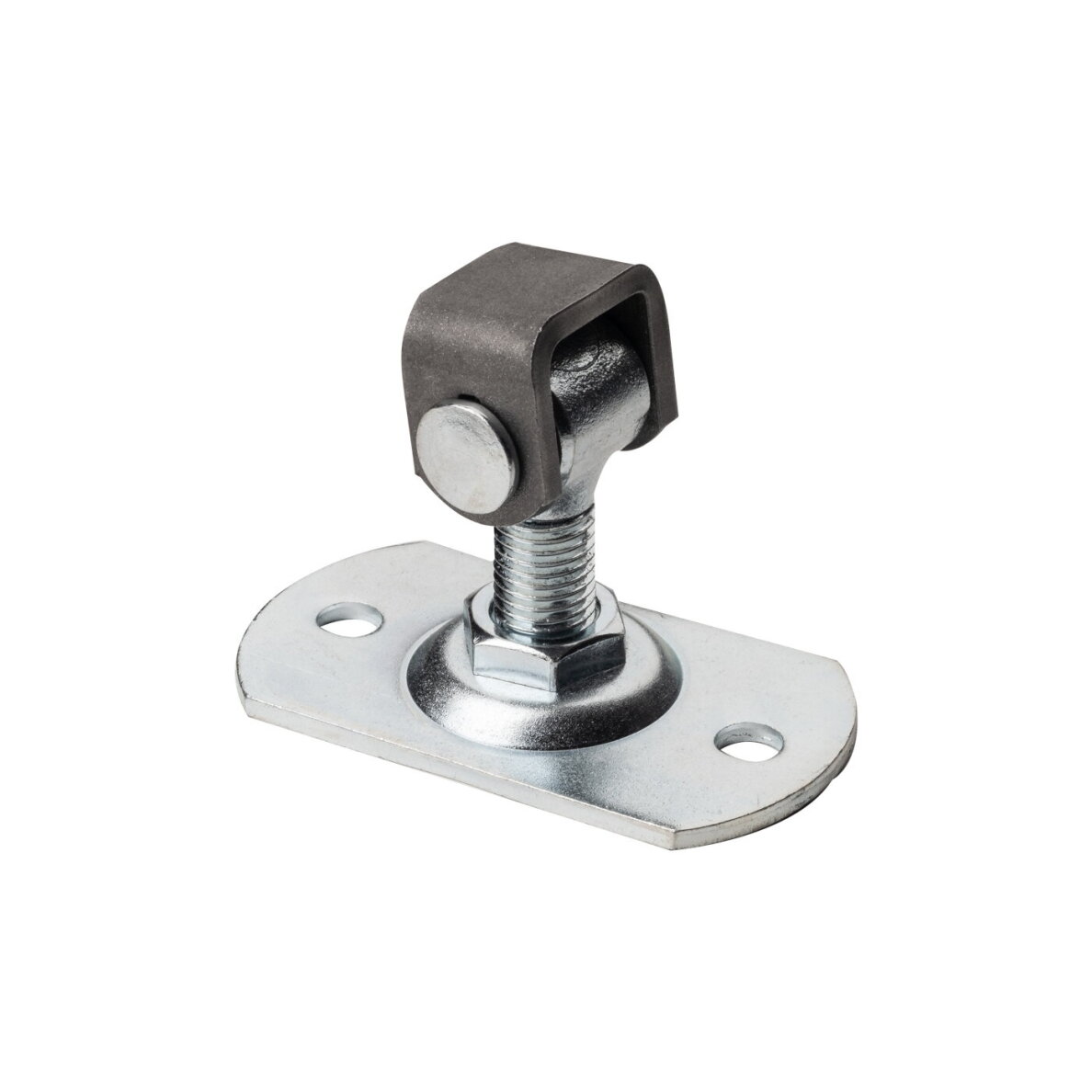

Reguliuojamas vartų vyris M16, 61.061.03 – plieninis vyris su 100×55×4 mm stačiakampe tvirtinimo plokštele, skirtas metaliniams varstomiems vartams ir varteliams. M16 srieginis mechanizmas leidžia koreguoti vartų varčios padėtį atraminio stulpo atžvilgiu tiek montuojant, tiek prireikus vėliau.
Šio modelio išskirtinumas – ilgesnė, 100 mm tvirtinimo plokštelė, kurios storis yra 4 mm. Joje numatytos Ø10,5 mm montavimo angos. Toks tvirtinimo būdas aktualus konstrukcijose, kuriose vyris prie atramos montuojamas mechaninėmis tvirtinimo detalėmis.

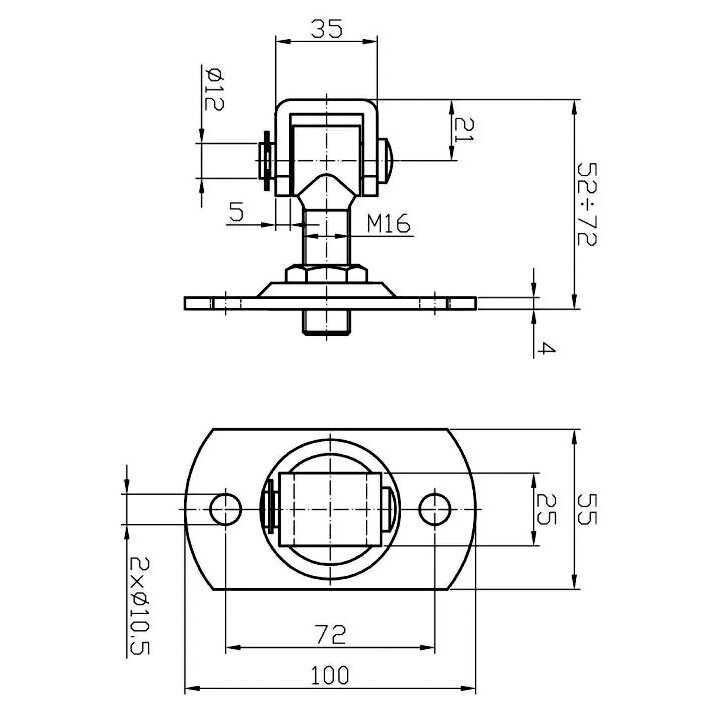

Techniniame brėžinyje nurodyta, kad vyrio matmuo L yra 52–72 mm, matmuo G – 40 mm, o auselės matmuo B – 35 mm. Gaminio svoris – 0,40 kg.
Šiam modeliui nurodyta iki 65 kg leistina apkrova dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai. Ši reikšmė netaikoma vienam vyriui atskirai.
Reguliuojamo vartų vyrio 61.061.03 techniniai duomenys
Parametras Reikšmė Prekės kodas 61.061.03 Gaminio tipas Reguliuojamas vyris su stačiakampe plokštele Sriegis M M16 Plokštelės plotis A 55 mm Plokštelės ilgis C 100 mm Plokštelės storis 4 mm Auselės matmuo B 35 mm Matmuo C1 73 mm Matmuo G 40 mm Ilgio matmuo L 52–72 mm Montavimo angos Ø10,5 mm Medžiaga Plienas Paviršiaus apsauga Cinkuotos srieginės dalys, nepadengto plieno auselė Svoris 0,40 kg Leistina apkrova Iki 65 kg dviejų vyrių porai su 2 m ilgio varčia M, A, B, C, C1, G ir L – techninio brėžinio žymėjimai. Ilgio intervalas L nėra atskirai patvirtinta visa reguliavimo eiga.
Pagrindinės reguliuojamo vyrio M16 savybės
- M16 sriegis – vartų varčios padėčiai reguliuoti.
- 100×55×4 mm plokštelė – ilgesnis ir storesnis tvirtinimo pagrindas nei 75×55×3 mm modelio.
- Ø10,5 mm montavimo angos – mechaniniam tvirtinimui prie tinkamai paruoštos konstrukcijos.
- 52–72 mm ilgio matmuo L – svarbus projektuojant vyrių mazgą.
- Plieninė konstrukcija – metaliniams varstomiems vartams ir varteliams.
- Reguliavimas po montavimo – leidžia tikslinti varčios padėtį, jeigu konstrukcija ir sriegio įsukimo ribos tai leidžia.
Kur naudojamas reguliuojamas vartų vyris 61.061.03?
Šis vyris skirtas metaliniams varstomiems varteliams, kiemo vartams ir kitoms suderinamoms varstomoms konstrukcijoms. Jis naudojamas tuomet, kai numatytas reguliuojamas vyrių mazgas su stačiakampe tvirtinimo plokštele.
Modelis aktualus tiek naujų vartų gamybai, tiek esamų konstrukcijų remontui. Keičiant seną vyrį reikia patikrinti ne tik sriegį, bet ir plokštelės matmenis, montavimo angų padėtį bei vyrių sukimosi ašies geometriją.
100 mm ilgio plokštelė gali būti naudinga konstrukcijose, kuriose numatyta didesnė tvirtinimo zona. Tačiau vien didesni plokštelės matmenys nepatvirtina didesnės viso vyrių mazgo laikomosios galios.
Kuo naudinga 100×55×4 mm tvirtinimo plokštelė?
Stačiakampė plokštelė leidžia vyrį pritvirtinti prie atramos mechaninėmis tvirtinimo detalėmis. Jos matmenys svarbūs vertinant montavimo vietos plotą, angų išdėstymą ir galimybę įrengti patikimą jungtį.
4 mm storio plokštelė yra storesnė nei 3 mm variantų, tačiau tvirtinimo patikimumą lemia visa konstrukcija: plokštelė, varžtai, poveržlės, atramos medžiaga ir apkrovų perdavimo būdas.
Prieš montuojant rekomenduojama palyginti plokštelės matmenis su atramos paviršiumi ir patikrinti, ar montavimo angos išdėstytos tinkamose vietose.
Kaip veikia M16 reguliuojamas vyris?
M16 srieginė jungtis leidžia koreguoti vartų varčios padėtį atraminio stulpo atžvilgiu. Tai naudinga nustatant tarpus tarp vartų varčios ir stulpo, derinant spynos ar skląsčio veikimą ir tikslinant užsidarymo padėtį.
Reguliavimo galimybė taip pat naudinga eksploatacijos metu, jeigu vartų padėtį reikia šiek tiek pakoreguoti. Prieš reguliuojant būtina saugiai prilaikyti vartų varčią ir sumažinti pavojų, kad ji netikėtai pajudės.
Techniniame brėžinyje nurodyta L = 52–72 mm. Šio intervalo nereikėtų automatiškai laikyti visa leistina reguliavimo eiga. Reguliuojant būtina išlaikyti pakankamą sriegio įsukimo ilgį ir patikimai užfiksuoti reguliavimo jungtis.
Reguliuojamo vartų vyrio montavimo rekomendacijos
Prieš montavimą patikrinkite atraminio stulpo standumą, tvirtinimo paviršiaus būklę ir vartų varčios matmenis. Vyrio plokštelė turi remtis į tinkamą, pakankamai lygų paviršių.
Montavimo elementai turi būti parinkti pagal atramos medžiagą, jos storį ir numatytas apkrovas. Vien Ø10,5 mm angos skersmens nepakanka tinkamam varžto ar ankerio parinkimui.
Montuojant viršutinį ir apatinį vyrius svarbu suderinti jų sukimosi ašis. Netikslus išdėstymas gali sukelti vartų strigimą, padidinti apkrovas ir pagreitinti detalių dėvėjimąsi.
Baigus montavimą būtina patikrinti tvirtinimo elementų priveržimą, reguliavimo veržlių fiksavimą ir sklandų vartų atidarymą bei uždarymą.
Kokią apkrovą atlaiko vyris 61.061.03?
Modeliui 61.061.03 nurodyta iki 65 kg leistina apkrova dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.
Ši apkrova nereiškia, kad vienas vyris atlaiko 65 kg. Ji taip pat negali būti automatiškai taikoma kitokio ilgio vartų varčioms arba skirtingoms montavimo sąlygoms.
Parenkant vyrius būtina atsižvelgti į vartų masę, plotį, aukštį, vėjo apkrovas, atramos standumą ir tvirtinimo elementų laikomąją galią. Jei konstrukcija sudėtinga arba apkrovos didelės, vyrių mazgą reikia įvertinti individualiai.
61.061.03 ir 61.061.02 – kuo skiriasi?
Abu modeliai turi M16 reguliavimo sriegį ir vienodą nurodytą leistiną apkrovą, tačiau skiriasi plokštelių matmenimis ir montavimo angų skersmeniu.
Parametras 61.061.03 61.061.02 Sriegis M16 M16 Plokštelė 100×55×4 mm 75×55×3 mm Montavimo angos Ø10,5 mm Ø8,5 mm Matmuo G 40 mm 40 mm Matmuo L 52–72 mm 52–72 mm Apkrova porai su 2 m varčia Iki 65 kg Iki 65 kg Šių vyrių nereikėtų laikyti tiesiogiai pakeičiamais vien dėl vienodo sriegio ir apkrovos. Keičiant modelį būtina patikrinti montavimo angų padėtį ir viso mazgo geometriją.
Mažesnės plokštelės variantas: reguliuojamas vartų vyris M16 su 75×55×3 mm plokštele, 61.061.02.
Paviršiaus apsauga ir priežiūra
Gaminio srieginės dalys yra cinkuotos, o auselė – iš nepadengto plieno. Todėl naudojant lauke būtina tinkamai apsaugoti nepadengtus metalinius paviršius nuo korozijos.
Jeigu montavimo metu pažeidžiama apsauginė danga, pažeistas vietas rekomenduojama papildomai apsaugoti. Taip pat svarbu periodiškai tikrinti tvirtinimo plokštelę, reguliavimo veržles ir judančių dalių būklę.
Dažniausiai užduodami klausimai
Koks yra vyrio 61.061.03 sriegis?
Šis modelis turi M16 reguliavimo sriegį.
Kokie tvirtinimo plokštelės matmenys?
Plokštelė yra 100×55 mm, jos storis – 4 mm.
Kokio skersmens montavimo angos?
Techniniame kataloge nurodytas Ø10,5 mm montavimo angų skersmuo.
Koks vyrio ilgio matmuo L?
Techniniame brėžinyje nurodyta L = 52–72 mm.
Ar vyrį galima reguliuoti po montavimo?
Taip. M16 srieginė jungtis leidžia koreguoti varčios padėtį, jeigu išlaikomas tinkamas sriegio įsukimas ir saugiai fiksuojamos jungtys.
Kokią apkrovą atlaiko šis vyris?
Iki 65 kg dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.
Ar 61.061.03 atlaiko daugiau nei 61.061.02?
Abiem modeliams nurodyta ta pati – iki 65 kg – apkrova vyrių porai su 2 m varčia. Jų plokštelių matmenys skiriasi.
Ar visos vyrio dalys cinkuotos?
Ne. Srieginės dalys yra cinkuotos, tačiau nepadengto plieno auselę reikia papildomai apsaugoti nuo korozijos.
Susijusios prekės ir vartų furnitūra
Mažesnės plokštelės modelis: reguliuojamas vartų vyris M16 su 75×55×3 mm plokštele, 61.061.02.

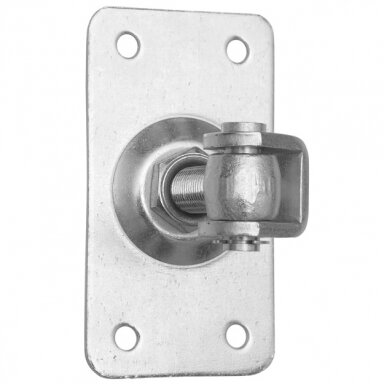

Kitas M16 variantas: reguliuojamas vartų vyris M16 su 120×75 mm plokštele, 61.061.
