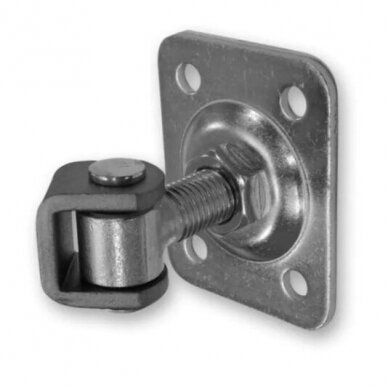

• Reguliuojamas vartų vyris M16 su plokštele 75×55×3 mm, 61.061.02

    765 €
    Pirk daugiau, mokėk mažiau
    10+ vnt.  – 650 € už vnt. -15%
    Į krepšelį

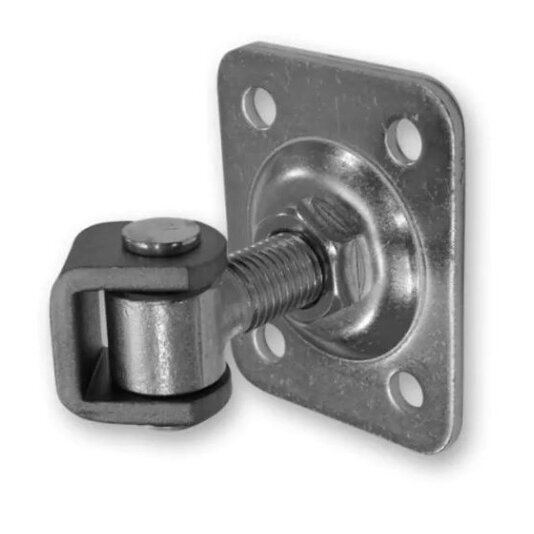

  • Reguliuojamas vartų vyris M16 su stačiakampe plokštele 75×55×3 mm – 61.061.02

    Reguliuojamas vartų vyris 61.061.02 – plieninis M16 sriegio vyris su 75×55×3 mm stačiakampe tvirtinimo plokštele. Gaminys skirtas metaliniams varstomiems vartams ir varteliams, kurių konstrukcijoje reikalingas mechaniškai tvirtinamas ir reguliuojamas vyrių mazgas.

    Plokštelėje yra keturios Ø8,5 mm montavimo angos. Srieginė jungtis leidžia koreguoti vartų varčios padėtį atramos atžvilgiu, o kompaktiška plokštelė tinka konstrukcijoms, kuriose numatyta būtent tokio dydžio tvirtinimo vieta.

    Pagal techninius matmenis vyrio ilgio parametras L yra 52–72 mm, matmuo G – 40 mm, o auselės plotis B – 35 mm. Leistina apkrova – iki 65 kg dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.

    Reguliuojamo vartų vyrio 61.061.02 techniniai duomenys

    Parametras Reikšmė
    Prekės kodas 61.061.02
    Gaminio tipas Reguliuojamas vyris su stačiakampe plokštele
    Sriegis M M16
    Plokštelės plotis A 55 mm
    Plokštelės ilgis C 75 mm
    Plokštelės storis 3 mm
    Matmuo A1 32 mm
    Matmuo C1 53 mm
    Auselės plotis B 35 mm
    Matmuo G 40 mm
    Ilgio matmuo L 52–72 mm
    Montavimo angos 4 × Ø8,5 mm
    Medžiaga Plienas
    Paviršiaus danga Cinkuotas gaminys
    Svoris 0,34 kg
    Leistina apkrova Iki 65 kg dviejų vyrių porai su 2 m ilgio varčia

    A, A1, B, C, C1, G ir L yra techninio brėžinio matmenų žymėjimai. Ilgio intervalas L neturi būti automatiškai laikomas visa leistina reguliavimo eiga.

    Pagrindinės vartų vyrio M16 savybės

    • M16 reguliavimo sriegis – vartų varčios padėčiai tikslinti.
    • 75×55 mm stačiakampė plokštelė – kompaktiškam mechaninio tvirtinimo mazgui.
    • 3 mm plokštelės storis – svarbus konstrukcinis parametras.
    • Keturios Ø8,5 mm angos – tvirtinimui prie tinkamai paruoštos atramos.
    • 52–72 mm ilgio matmuo L – svarbus derinant montavimo geometriją.
    • Cinkuotas paviršius – papildomai plieno apsaugai nuo korozijos.
    • Reguliavimo galimybė – vartų padėčiai koreguoti montuojant ir eksploatuojant.

    Kur naudojamas reguliuojamas vyris su 75×55 mm plokštele?

    Modelis 61.061.02 naudojamas metalinių varstomų vartų ir vartelių konstrukcijose, kuriose numatytas reguliuojamas vyris su stačiakampe tvirtinimo plokštele.

    Gaminys aktualus naujų vartų gamybai, vartelių montavimui ir suderinamų vyrių keitimui. Plokštelės konstrukcija leidžia tvirtinti vyrį mechaniniais tvirtinimo elementais prie tinkamai paruošto paviršiaus.

    Prieš montavimą būtina patikrinti, ar atraminis stulpas, tvirtinimo vieta ir pasirinkti varžtai arba kiti tvirtinimo elementai atitinka numatytas apkrovas.

    Kuo naudingas M16 reguliavimo mechanizmas?

    Reguliuojamas vyris leidžia tikslinti vartų varčios padėtį atramos atžvilgiu. Tai svarbu nustatant tarpus tarp varčios ir stulpo, derinant uždarymą ir užtikrinant sklandų vartų judėjimą.

    Reguliavimo galimybė naudinga ne tik pirminio montavimo metu. Jei eksploatuojant reikia pakoreguoti varčios padėtį, tai galima atlikti naudojant srieginę jungtį, nekeičiant viso vyrio.

    Reguliuojant būtina saugiai prilaikyti vartų varčią, išlaikyti pakankamą sriegio įsukimo ilgį ir patikimai užfiksuoti reguliavimo veržles.

    Kaip montuoti vyrį su keturiomis Ø8,5 mm angomis?

    Prieš montavimą patikrinkite tvirtinimo paviršiaus lygumą, atramos standumą ir numatytą vyrių išdėstymą.

    Plokštelėje esančios keturios Ø8,5 mm angos skirtos mechaniniam tvirtinimui. Tvirtinimo elementų tipą ir stiprumą reikia pasirinkti pagal atramos medžiagą, konstrukcijos projektą ir vartų apkrovas.

    Montuojant viršutinį ir apatinį vyrius būtina užtikrinti jų sukimosi ašių sutapimą. Netikslus išdėstymas gali sukelti strigimą, padidinti apkrovas ir pagreitinti detalių dėvėjimąsi.

    Po montavimo patikrinkite tvirtinimo elementų priveržimą, srieginės jungties fiksavimą ir sklandų vartų judėjimą per numatytą atidarymo kampą.

    Kokią apkrovą atlaiko vyris 61.061.02?

    Šiam modeliui nurodyta iki 65 kg apkrova dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.

    Ši reikšmė taikoma vyrių porai, o ne vienam vyriui. Jos negalima automatiškai taikyti kitokio ilgio vartams, nes apkrovos vyriams priklauso nuo varčios geometrijos ir svorio pasiskirstymo.

    Vertinant tinkamumą būtina atsižvelgti į varčios masę, plotį, aukštį, vėjo poveikį, atramos standumą ir tvirtinimo elementų laikomąją galią.

    61.061.02, 61.061.01 ir 61.061 – kuo skiriasi?

    Visi trys modeliai turi M16 sriegį ir stačiakampę tvirtinimo plokštelę, tačiau jų konstrukciniai matmenys skiriasi.

    Parametras 61.061.02 61.061.01 61.061
    Sriegis M16 M16 M16
    Plokštelės matmenys 75×55 mm 85×55 mm 120×75 mm
    Montavimo angos Ø8,5 mm 8×12 mm, pailgos Ø8,5 mm
    Matmuo G 40 mm 37 mm 40 mm
    Matmuo L 52–72 mm 72 mm 78 mm

    Renkantis tinkamą modelį reikia vertinti ne tik sriegį, bet ir plokštelės dydį, montavimo angų formą, jų išdėstymą bei visą vyrių mazgo geometriją.

    Didesnės plokštelės variantas: reguliuojamas vartų vyris M16 su 120×75 mm plokštele, 61.061.

    Ar cinkuotas vyris tinkamas lauko vartams?

    Cinkuota danga padeda apsaugoti plieną nuo korozijos. Vis dėlto apsaugos ilgaamžiškumas priklauso nuo dangos būklės, aplinkos poveikio ir montavimo sąlygų.

    Jeigu montavimo metu danga pažeidžiama, pažeistas vietas reikia tinkamai apsaugoti. Periodiškai rekomenduojama tikrinti tvirtinimo plokštelę, srieginę jungtį ir judančių dalių būklę.

    Dažniausiai užduodami klausimai

    Koks vyrio 61.061.02 sriegis?

    Šis modelis turi M16 reguliavimo sriegį.

    Kokie tvirtinimo plokštelės matmenys?

    Plokštelė yra 75×55 mm, jos storis – 3 mm.

    Kiek montavimo angų turi vyris?

    Plokštelėje yra keturios apvalios Ø8,5 mm angos.

    Koks vyrio ilgio matmuo L?

    Techniniame brėžinyje nurodyta L = 52–72 mm.

    Ar vyrį galima reguliuoti po montavimo?

    Taip. M16 srieginė jungtis leidžia koreguoti vartų varčios padėtį, laikantis saugaus reguliavimo reikalavimų.

    Kokią apkrovą atlaiko vyris?

    Iki 65 kg dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.

    Ar šis vyris toks pat kaip 61.061.01?

    Ne. 61.061.02 turi 75×55 mm plokštelę ir apvalias Ø8,5 mm angas, o 61.061.01 – 85×55 mm plokštelę su pailgomis angomis.

    Ar šį vyrį galima montuoti lauke?

    Taip, gaminys yra cinkuotas, tačiau būtina saugoti dangą nuo pažeidimų ir užtikrinti tinkamą viso montavimo mazgo apsaugą nuo korozijos.

    Susijusios prekės ir vartų furnitūra

    Didesnės plokštelės modelis: reguliuojamas vartų vyris M16 su 120×75 mm plokštele, 61.061.

    Kitus reguliuojamus vyrius rasite reguliuojamų vartų vyrių kategorijoje.

    Visą vartų montavimo asortimentą rasite vartų furnitūros kategorijoje.
