• Reguliuojamas vartų vyris M14 su plokštele 75×55×3 mm, 61.061.02.14

    500 €
    Pirk daugiau, mokėk mažiau
    10+ vnt.  – 425 € už vnt. -15%
    Į krepšelį

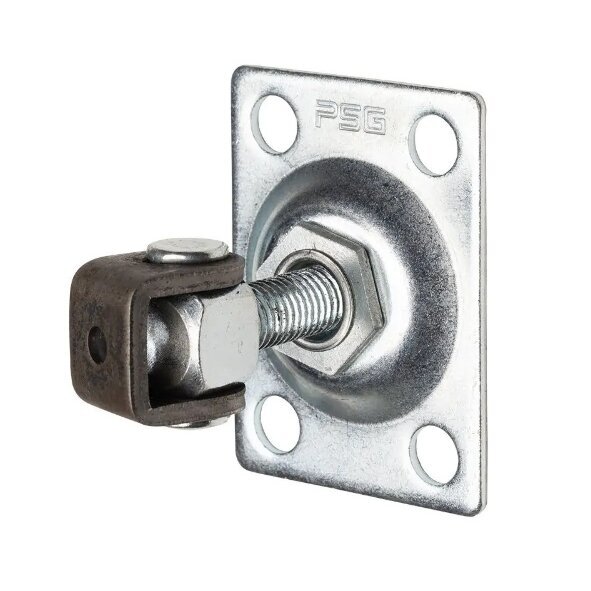

  • Reguliuojamas vartų vyris M14 su plokštele 75×55×3 mm – 61.061.02.14

    Reguliuojamas vartų vyris M14, 61.061.02.14 – plieninis vyris su stačiakampe 75×55×3 mm tvirtinimo plokštele, skirtas metaliniams varstomiems vartams ir varteliams. M14 srieginė jungtis leidžia koreguoti vartų varčios padėtį atraminio stulpo atžvilgiu, o keturios Ø10 mm montavimo angos suteikia galimybę plokštelę pritvirtinti prie tinkamai paruoštos konstrukcijos.

    Modelio konstrukcinis ilgio matmuo L yra 47–75 mm, matmuo G – 40 mm, o auselės matmuo B – 29 mm. Šie parametrai svarbūs parenkant vyrį pagal montavimo vietą ir vartų konstrukcijos geometriją.

    Šiam modeliui nurodyta iki 50 kg leistina apkrova dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai. Tai nėra vieno vyrio apkrova.

    Reguliuojamo vartų vyrio 61.061.02.14 techniniai duomenys

    Parametras Reikšmė
    Prekės kodas 61.061.02.14
    Gaminio tipas Reguliuojamas vyris su stačiakampe plokštele
    Sriegis M M14
    Plokštelės plotis A 55 mm
    Plokštelės ilgis C 75 mm
    Plokštelės storis 3 mm
    Auselės matmuo B 29 mm
    Matmuo A1 31 mm
    Matmuo C1 55 mm
    Matmuo G 40 mm
    Ilgio matmuo L 47–75 mm
    Montavimo angos 4 × Ø10 mm
    Medžiaga Plienas
    Paviršiaus apsauga Cinkuotos dalys, juodo plieno auselė
    Leistina apkrova Iki 50 kg dviejų vyrių porai su 2 m ilgio varčia

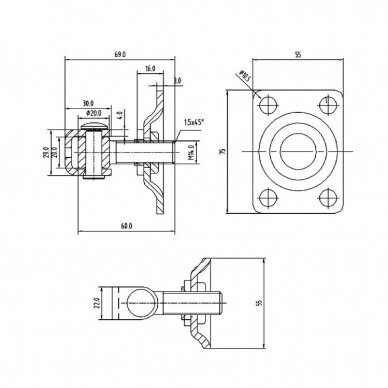

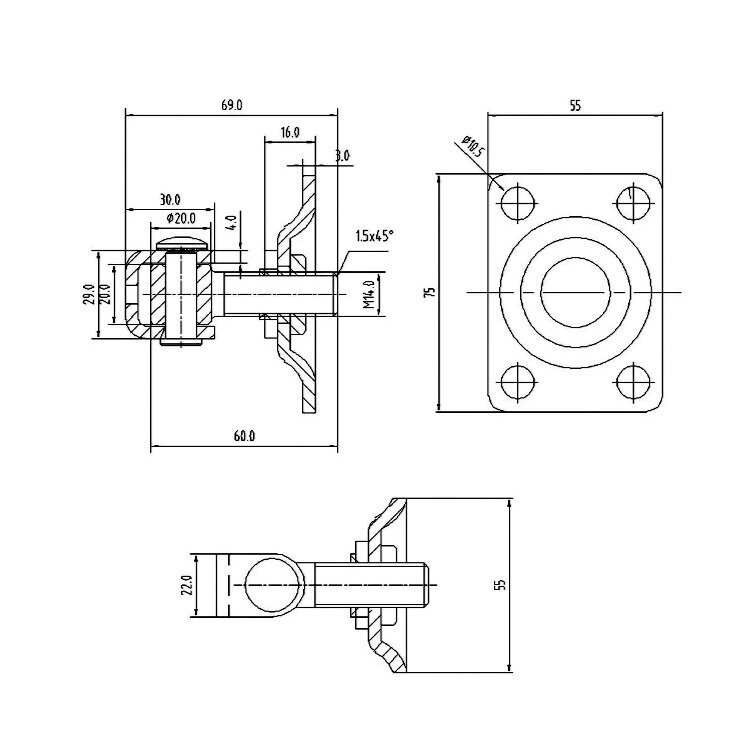

    A, A1, B, C, C1, G ir L yra techninio brėžinio matmenų žymėjimai. Ilgio intervalas L neturi būti automatiškai laikomas visa leistina reguliavimo eiga.

    Pagrindinės reguliuojamo vyrio M14 savybės

    • M14 reguliavimo sriegis – vartų varčios padėčiai tikslinti.
    • 75×55×3 mm stačiakampė plokštelė – tvirtinimui prie suderinamos atramos.
    • Keturios Ø10 mm montavimo angos – mechaninio tvirtinimo elementams.
    • 47–75 mm ilgio matmuo L – svarbus derinant montavimo geometriją.
    • Plieninė konstrukcija – pritaikyta metalinių varstomų vartų ir vartelių mazgams.
    • Cinkuotos dalys – papildomai apsaugai nuo korozijos, tačiau juodo plieno auselę būtina apsaugoti atskirai.

    Kur naudojamas reguliuojamas vartų vyris M14?

    Modelis 61.061.02.14 naudojamas varstomų vartelių ir suderinamų metalinių vartų konstrukcijose, kuriose reikalingas reguliuojamas vyrių mazgas su stačiakampe tvirtinimo plokštele.

    Vyris gali būti naudojamas gaminant naujus vartelius, montuojant vartų varčias prie metalinių atramų arba keičiant analogiškos konstrukcijos vyrius. Keičiant esamą gaminį svarbu patikrinti ne tik sriegio dydį, bet ir plokštelės matmenis, angų išdėstymą bei vyrių sukimosi ašį.

    M14 modelis yra vienas iš šios grupės variantų tarp M12 ir M16 vyrių. Tačiau tinkamumas konkrečiai varčiai nustatomas pagal patvirtintą apkrovą ir visos konstrukcijos parametrus, o ne vien pagal sriegio skersmenį.

    Kaip veikia M14 reguliavimo mechanizmas?

    Vyrio srieginė jungtis leidžia koreguoti vartų varčios padėtį atraminio stulpo atžvilgiu. Reguliavimas naudingas nustatant vienodus tarpus, derinant vartelių uždarymą ir tikslinant jų padėtį po montavimo.

    Reguliavimą galima atlikti ir eksploatacijos metu, jeigu konstrukcija bei sriegio įsukimo ribos tai leidžia. Prieš reguliuojant vartų varčią būtina saugiai prilaikyti.

    Techniniame brėžinyje nurodytas L = 47–75 mm matmuo. Šio intervalo negalima be papildomo patvirtinimo laikyti visa leistina reguliavimo eiga. Reguliuojant būtina išlaikyti pakankamą sriegio sukibimą ir patikimai užfiksuoti veržles.

    Stačiakampės plokštelės privalumai

    75×55 mm plokštelė leidžia numatyti keturių tvirtinimo taškų mazgą. Tai patogu konstrukcijose, kuriose vyrio tvirtinimo vieta iš anksto paruošta mechaniniam tvirtinimui.

    Plokštelės storis yra 3 mm, o montavimo angų skersmuo – Ø10 mm. Šie parametrai svarbūs parenkant tinkamus varžtus, poveržles ir kitus tvirtinimo elementus.

    Tvirtinimo elementų stiprumas, jų įrengimo būdas ir atramos laikomoji galia turi būti parinkti pagal vartų konstrukciją. Vien montavimo angų skersmuo neapibrėžia visų reikalingų tvirtinimo parametrų.

    Reguliuojamo vartų vyrio montavimas

    Prieš montuojant patikrinkite atraminio stulpo standumą, tvirtinimo paviršiaus būklę ir vartų varčios matmenis. Plokštelė turi remtis į tinkamai paruoštą paviršių.

    Pažymėkite montavimo angas pagal vyrio geometriją ir parinkite konstrukcijai tinkamas tvirtinimo detales. Vyrio auselės sujungimas su vartų varčia turi būti įrengtas pagal konkretaus mazgo konstrukciją.

    Montuojant viršutinį ir apatinį vyrius svarbu suderinti jų sukimosi ašis. Netikslus išdėstymas gali apsunkinti vartų judėjimą, padidinti apkrovas ir spartinti detalių dėvėjimąsi.

    Baigus montuoti būtina patikrinti visų jungčių tvirtumą, reguliavimo veržlių fiksavimą ir sklandų vartų atidarymą bei uždarymą.

    Kokią apkrovą atlaiko vyris 61.061.02.14?

    Šiam modeliui nurodyta iki 50 kg leistina apkrova dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.

    Ši apkrova taikoma vyrių porai, o ne vienam vyriui. Ji taip pat neturi būti automatiškai taikoma kitokio ilgio vartų varčioms arba kitoms montavimo sąlygoms.

    Vertinant vyrių tinkamumą reikia atsižvelgti į vartų varčios masę, plotį, aukštį, vėjo poveikį, atramos standumą ir tvirtinimo elementų laikomąją galią.

    M12, M14 ar M16 – kurį reguliuojamą vyrį pasirinkti?

    Šios grupės modeliai turi vienodo išorinio dydžio 75×55×3 mm plokšteles, tačiau skiriasi sriegiais, montavimo angomis, konstrukciniais matmenimis ir leistinomis apkrovomis.

    Parametras 61.061.02.12 61.061.02.14 61.061.02
    Sriegis M12 M14 M16
    Plokštelė 75×55×3 mm 75×55×3 mm 75×55×3 mm
    Montavimo angos Ø10,5 mm Ø10 mm Ø8,5 mm
    Matmuo B 27 mm 29 mm 35 mm
    Matmuo L 47–63 mm 47–75 mm 52–72 mm
    Apkrova porai su 2 m varčia Iki 40 kg Iki 50 kg Iki 65 kg

    Vienodi plokštelių išoriniai matmenys nereiškia, kad vyriai yra tiesiogiai pakeičiami. Prieš keičiant modelį būtina patikrinti montavimo angų padėtį, sriegį ir kitus konstrukcinius parametrus.

    Paviršiaus apsauga ir priežiūra

    Gaminys turi cinkuotų plieninių dalių, tačiau auselė pagaminta iš juodo plieno. Naudojant vyrį lauko sąlygomis būtina užtikrinti tinkamą nepadengtų plieninių paviršių apsaugą nuo korozijos.

    Ypatingą dėmesį reikia skirti suvirinimo vietoms, pažeistai apsauginei dangai ir vietoms, kuriose gali kauptis drėgmė.

    Eksploatacijos metu rekomenduojama periodiškai patikrinti tvirtinimo plokštelę, reguliavimo veržles, judančias jungtis ir bendrą vartų varčios padėtį.

    Dažniausiai užduodami klausimai

    Koks yra vyrio 61.061.02.14 sriegis?

    Šis modelis turi M14 reguliavimo sriegį.

    Kokie tvirtinimo plokštelės matmenys?

    Plokštelės ilgis – 75 mm, plotis – 55 mm, storis – 3 mm.

    Kiek montavimo angų turi vyris?

    Plokštelėje yra keturios Ø10 mm angos.

    Koks vyrio ilgio matmuo L?

    Techniniame brėžinyje nurodyta L = 47–75 mm.

    Ar vyrį galima reguliuoti po montavimo?

    Taip. M14 srieginė jungtis leidžia koreguoti varčios padėtį, laikantis saugaus reguliavimo reikalavimų.

    Kokią apkrovą atlaiko vyris?

    Iki 50 kg dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.

    Ar M14 vyris gali pakeisti M12 modelį?

    Ne automatiškai. Nors plokštelių išoriniai matmenys sutampa, skiriasi sriegiai, montavimo angos ir kiti konstrukciniai parametrai.

    Ar visos vyrio dalys cinkuotos?

    Ne. Cinkuotos dalys papildomai apsaugotos nuo korozijos, tačiau juodo plieno auselę lauko sąlygomis būtina tinkamai apsaugoti.

    Susijusios prekės ir vartų furnitūra

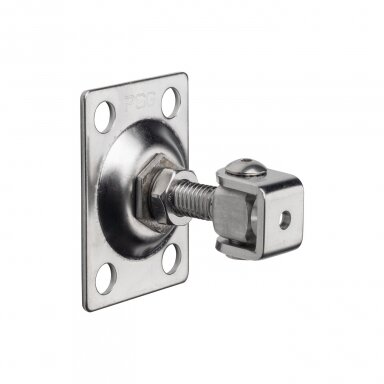

    Mažesnio sriegio variantas: reguliuojamas vartų vyris M12 su 75×55×3 mm plokštele, 61.061.02.12.

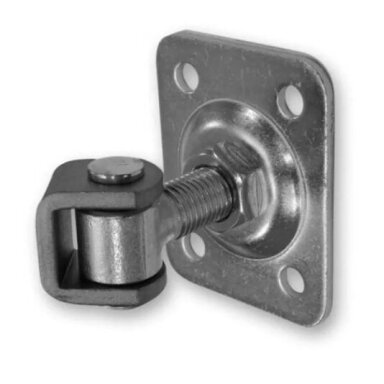

    Didesnio sriegio variantas: reguliuojamas vartų vyris M16 su 75×55×3 mm plokštele, 61.061.02.

    Kitus modelius rasite reguliuojamų vartų vyrių kategorijoje.

    Visą vartų montavimo asortimentą rasite vartų furnitūros kategorijoje.
