  • Reguliuojamas vartų vyris M12 su plokštele 75×55×3 mm – 61.061.02.12

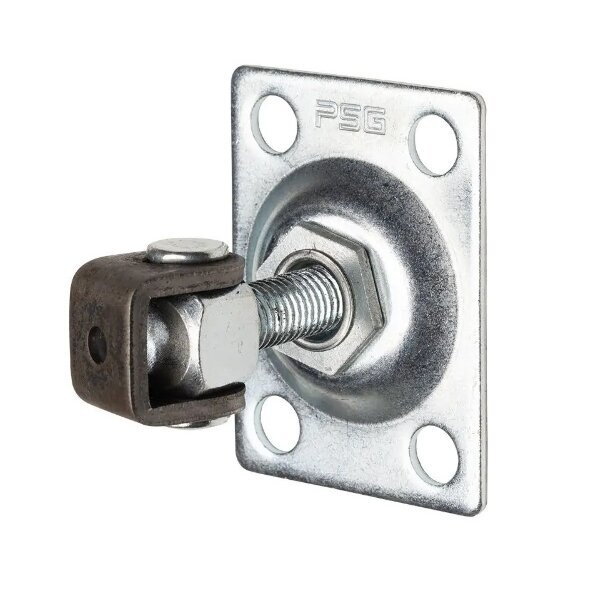

    Reguliuojamas vartų vyris M12, 61.061.02.12 – plieninis vyris su stačiakampe 75×55×3 mm tvirtinimo plokštele, skirtas metaliniams varstomiems varteliams ir nedidelėms vartų varčioms. M12 srieginis mechanizmas leidžia koreguoti vartų varčios padėtį po montavimo.

    Plokštelėje numatytos Ø10,5 mm montavimo angos. Vyrio konstrukcinis ilgio matmuo L yra 47–63 mm, matmuo G – 40 mm, o auselės matmuo B – 27 mm.

    Modeliui nurodyta iki 40 kg leistina apkrova dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai. Ši reikšmė netaikoma vienam vyriui atskirai.

    Reguliuojamo vartų vyrio 61.061.02.12 techniniai duomenys

    Parametras Reikšmė
    Prekės kodas 61.061.02.12
    Gaminio tipas Reguliuojamas vyris su stačiakampe plokštele
    Sriegis M M12
    Plokštelės plotis A 55 mm
    Plokštelės ilgis C 75 mm
    Plokštelės storis 3 mm
    Auselės matmuo B 27 mm
    Matmuo A1 36 mm
    Matmuo C1 57 mm
    Matmuo G 40 mm
    Ilgio matmuo L 47–63 mm
    Montavimo angos Ø10,5 mm
    Medžiaga Plienas
    Paviršiaus apsauga Cinkuotos dalys, juodo plieno auselė
    Leistina apkrova Iki 40 kg dviejų vyrių porai su 2 m ilgio varčia

    A, A1, B, C, C1, G ir L – techninio brėžinio matmenų žymėjimai. Ilgio intervalas L nėra atskirai patvirtinta reguliavimo eiga.

    Pagrindinės reguliuojamo vyrio M12 savybės

    • M12 sriegis – leidžia koreguoti varčios padėtį atramos atžvilgiu.
    • 75×55 mm plokštelė – kompaktiškas tvirtinimo sprendimas vartelių konstrukcijoms.
    • 3 mm plokštelės storis – svarbus konstrukcinis parametras.
    • Ø10,5 mm montavimo angos – mechaniniam tvirtinimui prie tinkamai paruoštos atramos.
    • 47–63 mm matmuo L – svarbus derinant montavimo geometriją.
    • Plieninė konstrukcija – skirta metalinių varstomų konstrukcijų vyrių sistemoms.

    Kur naudojamas reguliuojamas vartų vyris M12?

    Modelis 61.061.02.12 tinkamas metaliniams varstomiems varteliams ir kitoms nedidelėms vartų konstrukcijoms, kai reikalingas reguliuojamas vyris su stačiakampe tvirtinimo plokštele.

    Tokio tipo vyriai gali būti naudojami naujų vartelių gamyboje, montuojant vartus prie metalinių stulpų arba keičiant susidėvėjusias analogiškos konstrukcijos detales.

    Renkantis gaminį svarbu atsižvelgti ne tik į M12 sriegį, bet ir į tvirtinimo plokštelės matmenis, montavimo angų padėtį bei leistiną visos vyrių poros apkrovą.

    Kuo naudingas reguliuojamas vartų vyris?

    Reguliuojamas vyris leidžia koreguoti vartų varčios padėtį atraminio stulpo atžvilgiu. Tai ypač naudinga montuojant vartelius, kai reikia tiksliai nustatyti tarpą tarp varčios ir stulpo arba suderinti užrakto bei gaudyklės padėtį.

    Reguliavimo galimybė taip pat naudinga eksploatacijos metu, kai dėl konstrukcijos nusėdimo ar kitų veiksnių reikia nedidelės padėties korekcijos.

    Reguliuojant būtina saugiai prilaikyti varčią, išlaikyti pakankamą sriegio sukibimą ir patikimai užfiksuoti reguliavimo veržles.

    Kaip pasirinkti tinkamą vyrį varteliams?

    Prieš perkant rekomenduojama įvertinti vartelių varčios svorį, plotį, aukštį, atraminio stulpo konstrukciją ir numatytą vyrių tvirtinimo būdą.

    Modelio 61.061.02.12 plokštelė yra 75×55×3 mm, sriegis M12, o montavimo angų skersmuo – Ø10,5 mm. Šie parametrai svarbūs tikrinant suderinamumą su turima konstrukcija.

    Jeigu keičiamas senas vyris, būtina palyginti ne tik plokštelės išorinius matmenis, bet ir angų išdėstymą, auselės geometriją bei vyrių sukimosi ašį.

    Reguliuojamo vartų vyrio montavimas

    Prieš montavimą patikrinkite, ar atraminis stulpas arba kita tvirtinimo konstrukcija yra pakankamai standi ir tinkama numatytoms apkrovoms.

    Vyrio plokštelė turi remtis į tinkamai paruoštą paviršių. Tvirtinimo elementai parenkami pagal atramos medžiagą, jos storį ir konstrukcijos apkrovas.

    Montuojant viršutinį ir apatinį vyrius būtina suderinti jų sukimosi ašis. Netinkamas išdėstymas gali apsunkinti vartų judėjimą, padidinti apkrovas ir pagreitinti vyrių dėvėjimąsi.

    Po montavimo patikrinkite tvirtinimo elementų priveržimą, reguliavimo veržlių fiksavimą ir sklandų vartelių atidarymą bei uždarymą.

    Kokią apkrovą atlaiko vyris 61.061.02.12?

    Šiam modeliui nurodyta iki 40 kg leistina apkrova dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.

    Ši reikšmė nereiškia, kad vienas vyris atlaiko 40 kg. Apkrovos tinkamumas taip pat priklauso nuo varčios geometrijos, tvirtinimo kokybės, atramos standumo ir aplinkos poveikio.

    Jeigu vartų varčia yra sunkesnė arba konstrukcijai tenka didesnės apkrovos, reikia rinktis atitinkamai suprojektuotą vyrių sistemą.

    M12 ar M16 reguliuojamas vyris – kurį pasirinkti?

    M12 ir M16 žymėjimai nurodo skirtingą reguliavimo sriegio dydį. Tačiau vyriai skiriasi ne vien sriegiu – svarbūs ir auselės, tvirtinimo plokštelės, montavimo angų bei ilgio matmenys.

    Parametras 61.061.02.12 61.061.02
    Sriegis M12 M16
    Plokštelė 75×55×3 mm 75×55×3 mm
    Montavimo angos Ø10,5 mm Ø8,5 mm
    Matmuo B 27 mm 35 mm
    Matmuo L 47–63 mm 52–72 mm
    Apkrova vyrių porai su 2 m varčia Iki 40 kg Iki 65 kg

    Abu modeliai turi vienodo išorinio dydžio plokštelę, tačiau jų negalima laikyti tiesiogiai pakeičiamais dėl skirtingų konstrukcinių matmenų.

    M16 modelį rasite čia: reguliuojamas vartų vyris M16 su 75×55×3 mm plokštele, 61.061.02.

    Paviršiaus apsauga ir priežiūra

    Gaminys turi cinkuotų plieninių dalių, tačiau vyrio auselė yra iš juodo plieno. Todėl montuojant lauke būtina pasirūpinti tinkama nepadengtų metalinių paviršių apsauga nuo korozijos.

    Eksploatacijos metu rekomenduojama periodiškai tikrinti tvirtinimo plokštelės būklę, reguliavimo veržles, judančias dalis ir vartelių padėtį.

    Dažniausiai užduodami klausimai

    Koks yra vyrio 61.061.02.12 sriegis?

    Šis modelis turi M12 reguliavimo sriegį.

    Kokie tvirtinimo plokštelės matmenys?

    Plokštelės matmenys – 75×55 mm, storis – 3 mm.

    Kokio skersmens montavimo angos?

    Montavimo angų skersmuo – Ø10,5 mm.

    Koks vyrio ilgio matmuo L?

    Techniniame brėžinyje nurodyta L = 47–63 mm.

    Ar vyrį galima reguliuoti po montavimo?

    Taip. M12 srieginė jungtis leidžia koreguoti vartų varčios padėtį, laikantis saugaus reguliavimo reikalavimų.

    Kokią apkrovą atlaiko vyris?

    Iki 40 kg dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.

    Ar šis vyris toks pat kaip 61.061.02 M16?

    Ne. Nors plokštelių išoriniai matmenys sutampa, skiriasi sriegis, montavimo angų skersmuo ir kiti konstrukciniai parametrai.

    Ar visos vyrio dalys cinkuotos?

    Ne. Gaminys turi cinkuotų dalių, tačiau juodo plieno auselę lauko sąlygomis reikia tinkamai apsaugoti.

    Susijusios prekės ir vartų furnitūra

    Didesnio sriegio modelis: reguliuojamas vartų vyris M16, 61.061.02.

    Kitus modelius rasite reguliuojamų vartų vyrių kategorijoje.

    Visą vartų montavimo asortimentą rasite vartų furnitūros kategorijoje.
