• Reguliuojamas stumdomų vartų kreipiamasis ratukas Ø30 – 60.043S

    435 €
    Pirk daugiau, mokėk mažiau
    5+ vnt.  – 370 € už vnt. -14%
    Į krepšelį

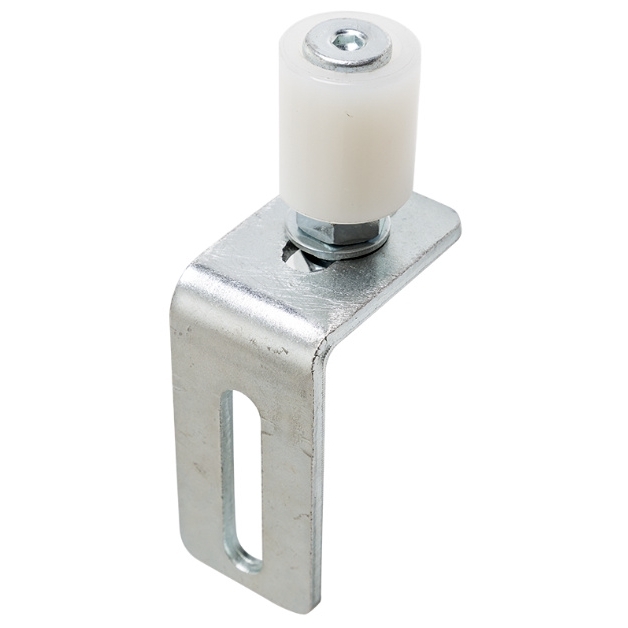

  • Reguliuojamas stumdomų vartų kreipiamasis ratukas Ø30 × 40 mm su laikikliu – 60.043S yra vartų furnitūros elementas, skirtas stumdomų vartų kreipimo sistemos stabilizavimui. Gaminį sudaro vienas plastikinis kreipiamasis ratukas ir metalinis kampinis laikiklis, leidžiantis reguliuoti ratuko padėtį.

    30 mm skersmens ir 40 mm aukščio ratukas naudojamas judančios vartų konstrukcijos šoninei padėčiai kontroliuoti. Tinkamai sumontuotas jis padeda išlaikyti numatytą judėjimo kryptį, sumažinti šoninį laisvumą ir išvengti tiesioginio metalinių paviršių kontakto.

    Šis modelis gali būti naudojamas montuojant naujus stumdomus vartus arba keičiant susidėvėjusį kreipimo elementą, jeigu jo matmenys atitinka konkrečią vartų konstrukciją.

    Techniniai duomenys

    • Prekės kodas: 60.043S
    • Gaminio tipas: reguliuojamas kreipiamasis ratukas su laikikliu
    • Paskirtis: stumdomų vartų kreipimas ir stabilizavimas
    • Ratukų skaičius: 1 vnt.
    • Ratuko skersmuo (C): Ø30 mm
    • Ratuko aukštis (D): 40 mm
    • Ratuko medžiaga: plastikas
    • Montavimo elementas: metalinis kampinis laikiklis
    • Matmuo A: 40 mm
    • Matmuo B: 60 mm
    • Bendras aukštis (H): 100 mm
    • Plieno storis (S): 5 mm
    • Svoris: 0,265 kg

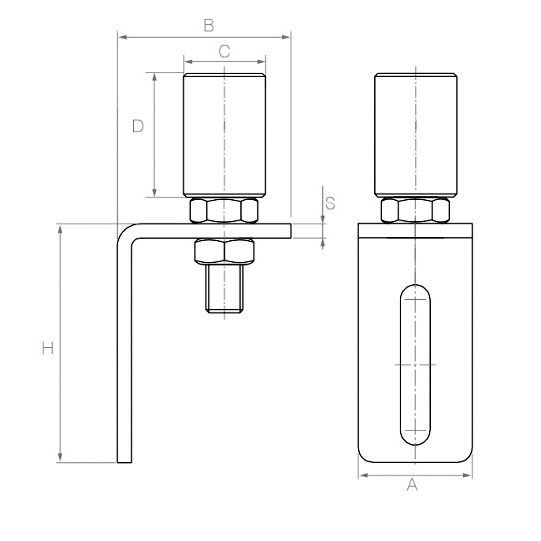

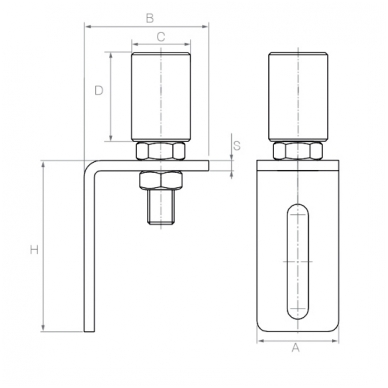

    Techniniai matmenys pateikti pagal gaminio brėžinį. Prieš montuojant rekomenduojama palyginti laikiklio ir ratuko matmenis su vartų konstrukcija.

    Kam naudojamas kreipiamasis ratukas Ø30 mm?

    Stumdomų vartų kreipiamasis ratukas padeda išlaikyti judančią vartų konstrukciją numatytoje padėtyje. Jis gali būti naudojamas vartų kreipimo profiliui stabilizuoti, kad vartai judėtų taisyklinga trajektorija.

    Vartams atsidarant arba užsidarant, plastikinis ratukas sukasi kontaktuodamas su kreipiamu paviršiumi. Taip sumažinama slydimo trintis ir ribojamas nepageidaujamas šoninis judėjimas.

    Pagrindiniai 60.043S privalumai:

    • Kompaktiškas Ø30 mm ratukas – tinka konstrukcijoms, kurioms reikalingas mažesnio skersmens kreipimo elementas.
    • Reguliuojama padėtis – leidžia tiksliau nustatyti ratuko kontaktą su vartų profiliu.
    • Plastikinis kontaktinis paviršius – sumažina tiesioginį metalo kontaktą su metalu.
    • Metalinis montavimo kampas – skirtas ratukui pritvirtinti prie tinkamos atraminės konstrukcijos.
    • Galimybė pakeisti susidėvėjusį elementą – naudinga remontuojant esamą vartų kreipimo sistemą.

    Kreipiamasis ratukas nėra pagrindinis vartų svorį laikantis elementas. Jo paskirtis – nukreipti ir stabilizuoti judančią konstrukciją.

    Plastikinis Ø30 × 40 mm ratukas

    60.043S modelio ratuko skersmuo yra 30 mm, o aukštis – 40 mm. Šie matmenys svarbūs renkantis tinkamą kreipimo elementą pagal vartų konstrukcijos geometriją.

    Plastikinis ratukas skirtas kontaktuoti su judančiu vartų profiliu. Tinkamai parinktas ratuko skersmuo ir montavimo padėtis padeda užtikrinti, kad kreipimo elementas netrukdytų vartų judėjimui.

    Prieš montuojant būtina patikrinti, ar ratuko judėjimo zonoje nėra išsikišusių suvirinimo siūlių, dekoratyvinių elementų ar kitų kliūčių.

    Reguliuojamas ratukas su metaliniu kampiniu laikikliu

    Gaminys komplektuojamas su metaliniu kampiniu laikikliu. Jo konstrukcija leidžia koreguoti kreipiamojo ratuko padėtį pagal montavimo sąlygas.

    Laikiklio techniniai matmenys:

    • A – 40 mm;
    • B – 60 mm;
    • H – 100 mm;
    • S – 5 mm plieno storis.

    Reguliavimo galimybė ypač naudinga, kai reikia tiksliai nustatyti ratuko kontaktą su vartų kreipimo profiliu arba pakeisti esamą kreipimo elementą.

    Prieš tvirtinant svarbu patikrinti laikiklio montavimo vietą ir parinkti tinkamus tvirtinimo elementus pagal pagrindo medžiagą.

    Kokiems stumdomiems vartams tinka 60.043S?

    Reguliuojamas kreipiamasis ratukas gali būti naudojamas stumdomų vartų sistemose, kuriose numatytas tokio tipo kreipimo mazgas.

    Gaminys gali būti naudojamas:

    • Stumdomų vartų kreipimo sistemose – vartų konstrukcijos šoninei padėčiai stabilizuoti.
    • Naujai gaminamuose vartuose – kai pagal projektą reikalingas Ø30 mm kreipiamasis ratukas.
    • Remontuojamuose vartuose – keičiant susidėvėjusį ar netinkamai veikiantį kreipimo elementą.
    • Individualiai gaminamose vartų konstrukcijose – kai ratuko ir laikiklio matmenys atitinka numatytą montavimo vietą.

    Šis gaminys nėra universalus visiems stumdomiems vartams. Tinkamumas priklauso nuo vartų profilio formos, kreipimo sistemos konstrukcijos ir montavimo matmenų.

    Kaip pasirinkti tinkamą vartų kreipiamąjį ratuką?

    Renkantis kreipiamąjį ratuką svarbu įvertinti ne tik jo skersmenį, bet ir visą konstrukciją.

    • Ratuko skersmuo: 60.043S modelio skersmuo – Ø30 mm.
    • Ratuko aukštis: 40 mm.
    • Laikiklio matmenys: patikrinkite A, B ir H parametrus.
    • Reguliavimo galimybė: ratuko padėtis turi atitikti vartų kreipimo profilio geometriją.
    • Montavimo pagrindas: jis turi būti pakankamai tvirtas patikimam laikiklio pritvirtinimui.
    • Vartų judėjimo trajektorija: ratukas neturi kliudyti kitoms konstrukcijos dalims.

    Jeigu keičiate seną kreipiamąjį ratuką, rekomenduojama palyginti viso gaminio matmenis, o ne vien ratuko skersmenį.

    60.043S ir 60.043 – kuo skiriasi šie kreipiamieji ratukai?

    Ginoris asortimente yra du panašios paskirties reguliuojami kreipiamieji ratukai:

    Abu gaminiai skirti vartų kreipimui, tačiau skiriasi ratukų skersmeniu ir konstrukcijos matmenimis. Todėl prieš pasirenkant svarbu įvertinti techninį brėžinį.

    Jeigu reikalingas Ø30 mm ratukas, rinkitės 60.043S. Jeigu konstrukcijai reikalingas Ø35 mm ratukas, palyginkite su 60.043 modeliu.

    Montavimas ir reguliavimas

    Reguliuojamas kreipiamasis ratukas montuojamas prie tinkamos atraminės konstrukcijos taip, kad galėtų kontaktuoti su numatytu vartų kreipimo paviršiumi.

    Rekomenduojama montavimo eiga:

    1. Patikrinkite vartų kreipimo sistemos konstrukciją ir nustatykite ratuko montavimo vietą.
    2. Išmatuokite turimą montavimo erdvę.
    3. Palyginkite gaminio matmenis su techniniu brėžiniu.
    4. Parinkite tinkamus tvirtinimo elementus pagal pagrindo medžiagą.
    5. Pritvirtinkite metalinį laikiklį.
    6. Sureguliuokite ratuko padėtį pagal vartų kreipimo profilį.
    7. Patikrinkite, ar ratukas laisvai sukasi ir nekliudo judančiai konstrukcijai.
    8. Patikimai užfiksuokite reguliuojamas dalis.
    9. Išbandykite visą vartų atidarymo ir uždarymo eigą.

    Svarbu: ratukas turi nukreipti vartų konstrukciją, tačiau neturi jos pernelyg stipriai spausti. Netinkamas reguliavimas gali padidinti trintį ir paspartinti kreipimo elementų dėvėjimąsi.

    Kiti susiję vartų kreipimo elementai

    Jeigu ieškote kitokio skersmens ratuko arba kitos kreipimo konstrukcijos, peržiūrėkite susijusias Ginoris prekes:

    Daugiau vartų kreipimo elementų rasite Ginoris vartų kreiptuvų ir nukreipėjų asortimente.

    Dažniausiai užduodami klausimai

    Koks yra 60.043S kreipiamojo ratuko skersmuo?

    Ratuko skersmuo yra 30 mm, o aukštis – 40 mm.

    Ar 60.043S komplektuojamas su laikikliu?

    Taip. Gaminys turi metalinį kampinį montavimo laikiklį.

    Ar galima reguliuoti ratuko padėtį?

    Taip. Reguliuojama konstrukcija leidžia koreguoti ratuko padėtį pagal montavimo sąlygas.

    Koks bendras gaminio aukštis?

    Pagal techninį brėžinį H matmuo yra 100 mm.

    Kuo skiriasi 60.043S ir 60.043?

    60.043S turi Ø30 mm ratuką ir 100 mm aukščio konstrukciją, o 60.043 – Ø35 mm ratuką ir 85 mm aukščio konstrukciją.

    Ar šis ratukas laiko pagrindinį vartų svorį?

    Ne. Kreipiamojo ratuko paskirtis – nukreipti ir stabilizuoti vartų konstrukciją. Pagrindinį vartų svorį turi laikyti tam skirti atraminiai elementai.

    Kur įsigyti reguliuojamą kreipiamąjį ratuką Ø30 mm?

    Reguliuojamą stumdomų vartų kreipiamąjį ratuką Ø30 × 40 mm su laikikliu – 60.043S galite įsigyti Ginoris elektroninėje parduotuvėje.

    Šis gaminys skirtas stumdomų vartų kreipimo sistemoms, kuriose reikalingas kompaktiškas plastikinis ratukas su reguliuojamu metaliniu laikikliu. Prieš perkant rekomenduojama patikrinti techninius matmenis ir suderinamumą su konkrečia vartų konstrukcija.
