• Reguliuojamas stumdomų vartų kreipiamasis ratukas Ø35 mm – 60.043

    500 €
    Pirk daugiau, mokėk mažiau
    5+ vnt.  – 420 € už vnt. -16%
    Į krepšelį

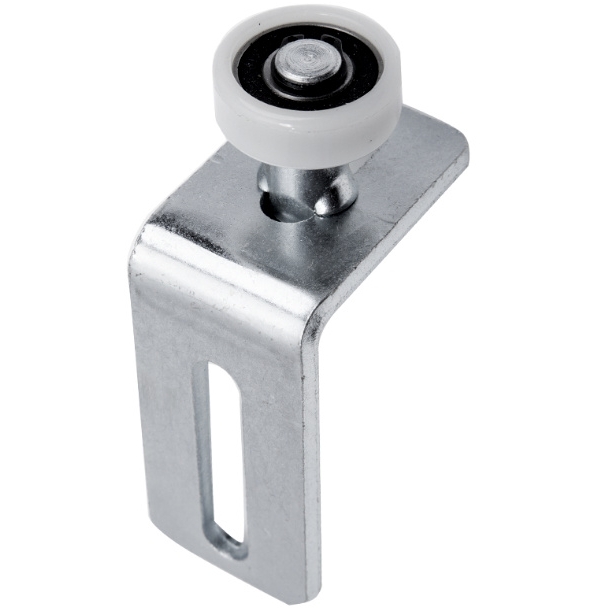

  • Reguliuojamas stumdomų vartų kreipiamasis ratukas Ø35 mm su laikikliu – 60.043 yra vartų furnitūros elementas, skirtas stumdomų vartų kreipimui ir stabilizavimui. Gaminį sudaro plastikinis 35 mm skersmens ratukas su guoliu ir metalinis kampinis laikiklis, leidžiantis reguliuoti ratuko padėtį.

    Kreipiamasis ratukas padeda išlaikyti tinkamą stumdomų vartų judėjimo kryptį ir riboti nepageidaujamą šoninį judėjimą. Kompaktiška konstrukcija gali būti naudojama tiek montuojant naujus vartus, tiek keičiant susidėvėjusius kreipimo elementus.

    Techniniai duomenys

    • Prekės kodas: 60.043
    • Gaminio tipas: reguliuojamas kreipiamasis ratukas su laikikliu
    • Paskirtis: stumdomų vartų kreipimas ir stabilizavimas
    • Ratukų skaičius: 1 vnt.
    • Ratuko skersmuo: Ø35 mm
    • Ratuko medžiaga: plastikas
    • Ratuko konstrukcija: su guoliu
    • Montavimo elementas: metalinis kampinis laikiklis
    • Matmuo A: 40 mm
    • Matmuo B: 60 mm
    • Matmuo C: 35 mm
    • Matmuo D: 12 mm
    • Matmuo H: 85 mm
    • Plieno storis S: 5 mm
    • Svoris: 0,265 kg

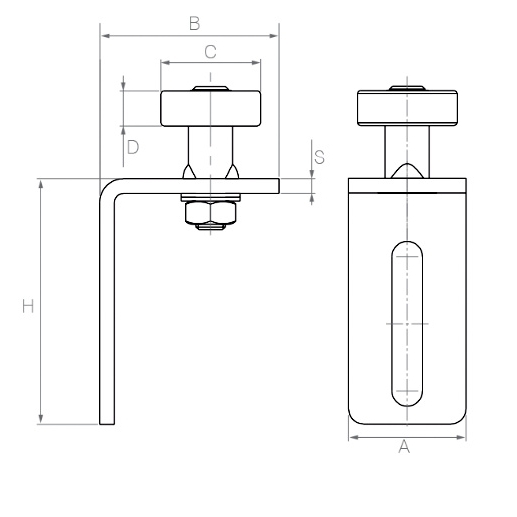

    Matmenų raidės atitinka techninio brėžinio žymėjimus. Prieš montuojant rekomenduojama palyginti gaminio matmenis su vartų konstrukcija.

    Kam naudojamas stumdomų vartų kreipiamasis ratukas?

    Kreipiamasis ratukas yra stumdomų vartų kreipimo sistemos dalis. Jis naudojamas ten, kur reikia palaikyti tinkamą judančios vartų konstrukcijos padėtį ir riboti jos šoninį judėjimą.

    Ratukas gali būti naudojamas vartų kreipimo profilio padėčiai stabilizuoti. Vartams judant, plastikinis ratukas sukasi ir padeda sumažinti slydimo trintį kontaktinėje vietoje.

    Tinkamai parinktas ir sumontuotas 60.043 kreipiamasis ratukas:

    • Padeda stabilizuoti vartų konstrukciją – riboja nepageidaujamą šoninį judėjimą.
    • Palaiko judėjimo kryptį – padeda išlaikyti vartų kreipimo profilio padėtį.
    • Mažina slydimo trintį – besisukantis plastikinis ratukas kontaktuoja su judančia konstrukcija.
    • Leidžia koreguoti padėtį – reguliuojama konstrukcija palengvina pritaikymą montavimo vietoje.
    • Tinka remontui – gali būti naudojamas keičiant susidėvėjusį kreipiamąjį ratuką.

    Kreipiamasis ratukas nėra pagrindinis vartų svorį laikantis elementas. Jo funkcija – padėti nukreipti ir stabilizuoti judančią vartų konstrukciją.

    Plastikinis Ø35 mm ratukas su guoliu

    60.043 modelyje naudojamas 35 mm skersmens plastikinis ratukas su guoliu. Guolis leidžia ratukui suktis apie savo ašį, o plastikinis kontaktinis paviršius padeda sumažinti tiesioginį metalo kontaktą su metalu.

    Toks sprendimas naudingas vartų kreipimo sistemose, kuriose ratukas kontaktuoja su judančiu metaliniu profiliu.

    Ratuko skersmenį būtina parinkti pagal konkrečios konstrukcijos matmenis. Netinkamo skersmens ratukas gali netaisyklingai kontaktuoti su kreipimo profiliu arba trukdyti vartų judėjimui.

    Reguliuojama konstrukcija su montavimo kampu

    Reguliuojamas kreipiamasis ratukas 60.043 komplektuojamas su metaliniu kampiniu laikikliu. Konstrukcija leidžia koreguoti ratuko padėtį, kad jis tinkamai kontaktuotų su vartų kreipimo elementu.

    Reguliavimas naudingas, kai:

    • montuojami nauji stumdomi vartai;
    • reikia tiksliai nustatyti ratuko padėtį;
    • keičiama susidėvėjusi vartų kreipimo detalė;
    • koreguojama esamos vartų sistemos geometrija;
    • reikia sumažinti nepageidaujamą vartų konstrukcijos šoninį laisvumą.

    Montavimo kampas pagamintas iš 5 mm storio plieno. Prieš tvirtinant būtina patikrinti jo matmenis, tvirtinimo vietą ir suderinamumą su vartų konstrukcija.

    Kokiems vartams tinka 60.043 kreipiamasis ratukas?

    Reguliuojamas kreipiamasis ratukas gali būti naudojamas stumdomų vartų sistemose, kuriose numatytas tokio tipo kreipimo elementas.

    Gaminys gali būti pritaikomas:

    • Savaime laikomiems stumdomiems vartams – kai kreipimo sistemos konstrukcija atitinka ratuko matmenis.
    • Bėgeliniams stumdomiems vartams – papildomam judančios konstrukcijos kreipimui, jei toks sprendimas numatytas.
    • Individualių namų vartams – montuojant arba remontuojant kreipimo mazgą.
    • Komercinių objektų vartams – kai reikalingas reguliuojamas Ø35 mm kreipiamasis ratukas.

    Prieš perkant svarbu įvertinti ne tik ratuko skersmenį, bet ir jo montavimo padėtį, laikiklio matmenis bei kreipimo profilio formą.

    Kaip pasirinkti tinkamą kreipiamąjį ratuką?

    Renkantis stumdomų vartų kreipiamąjį ratuką rekomenduojama patikrinti šiuos parametrus:

    • Ratuko skersmenį: šio modelio skersmuo – Ø35 mm.
    • Ratuko montavimo padėtį: ji turi atitikti vartų kreipimo sistemos konstrukciją.
    • Laikiklio matmenis: būtina palyginti A, B, C, D, H ir S parametrus su techniniu brėžiniu.
    • Reguliavimo galimybę: ratukas turi būti nustatytas tinkamoje kontaktinėje padėtyje.
    • Ratuko sukimosi laisvumą: jis neturi strigti ar kliudyti kitoms konstrukcijos dalims.
    • Tvirtinimo pagrindą: laikiklis turi būti patikimai pritvirtintas.

    Jeigu keičiamas senas ratukas, rekomenduojama palyginti ne tik jo skersmenį, bet ir viso kreipimo mazgo konstrukciją.

    Kreipiamojo ratuko montavimas ir reguliavimas

    60.043 kreipiamasis ratukas montuojamas prie tinkamos vartų konstrukcijos naudojant metalinį kampinį laikiklį.

    Montavimo metu rekomenduojama:

    1. Nustatyti ratuko montavimo vietą pagal vartų kreipimo sistemos konstrukciją.
    2. Patikrinti ratuko ir laikiklio matmenis.
    3. Parinkti tinkamus tvirtinimo elementus pagal montavimo pagrindą.
    4. Pritvirtinti laikiklį numatytoje vietoje.
    5. Sureguliuoti ratuko padėtį taip, kad jis tinkamai kontaktuotų su kreipimo profiliu.
    6. Patikrinti, ar ratukas laisvai sukasi.
    7. Patikimai užfiksuoti reguliuojamas dalis.
    8. Išbandyti visą vartų atidarymo ir uždarymo eigą.

    Svarbu: ratukas turi kreipti judančią konstrukciją, tačiau neturi jos pernelyg stipriai spausti. Netinkamas reguliavimas gali padidinti trintį ir pagreitinti kreipimo elementų dėvėjimąsi.

    60.043 ir 60.043S kreipiamųjų ratukų skirtumai

    Ginoris asortimente yra du reguliuojamų kreipiamųjų ratukų variantai, kurie skiriasi skersmeniu ir konstrukcijos matmenimis.

    Renkantis tarp šių modelių svarbu palyginti ratuko skersmenį, laikiklio matmenis ir suderinamumą su vartų kreipimo sistema.

    Kiti susiję vartų kreipimo elementai

    Jeigu reikalingas kitokio tipo kreipimo sprendimas, galite peržiūrėti ir kitus Ginoris gaminius:

    Daugiau vartų kreipimo elementų rasite Ginoris vartų kreipimo elementų asortimente.

    Dažniausiai užduodami klausimai

    Koks yra 60.043 kreipiamojo ratuko skersmuo?

    Ratuko skersmuo yra 35 mm.

    Ar ratukas turi guolį?

    Taip. Plastikinis kreipiamasis ratukas yra su guoliu.

    Ar komplekte yra montavimo laikiklis?

    Taip. Gaminys komplektuojamas su metaliniu kampiniu laikikliu.

    Ar galima reguliuoti ratuko padėtį?

    Taip. Gaminys turi reguliuojamą konstrukciją, leidžiančią koreguoti ratuko padėtį pagal montavimo sąlygas.

    Kuo skiriasi 60.043 ir 60.043S?

    60.043 modelio ratuko skersmuo yra 35 mm, o 60.043S – 30 mm. Taip pat skiriasi jų konstrukcijos matmenys.

    Ar kreipiamasis ratukas laiko pagrindinį vartų svorį?

    Ne. Jo paskirtis – padėti nukreipti ir stabilizuoti vartų konstrukciją. Pagrindinį vartų svorį turi laikyti tam skirti atraminiai elementai.

    Kur įsigyti reguliuojamą kreipiamąjį ratuką Ø35 mm?

    Reguliuojamą stumdomų vartų kreipiamąjį ratuką Ø35 mm su laikikliu – 60.043 galite įsigyti Ginoris elektroninėje parduotuvėje.

    Šis gaminys su plastikiniu ratuku, guoliu ir 5 mm storio plieniniu montavimo kampu skirtas stumdomų vartų kreipimo sistemoms. Prieš perkant rekomenduojama patikrinti techninius matmenis ir suderinamumą su konkrečia vartų konstrukcija.
