Vartelių spynos cilindras su 3 raktais 63.301.05, 30/30 mm
985 €Pirk daugiau, mokėk mažiau3+ vnt. – 835 € už vnt. -15%-

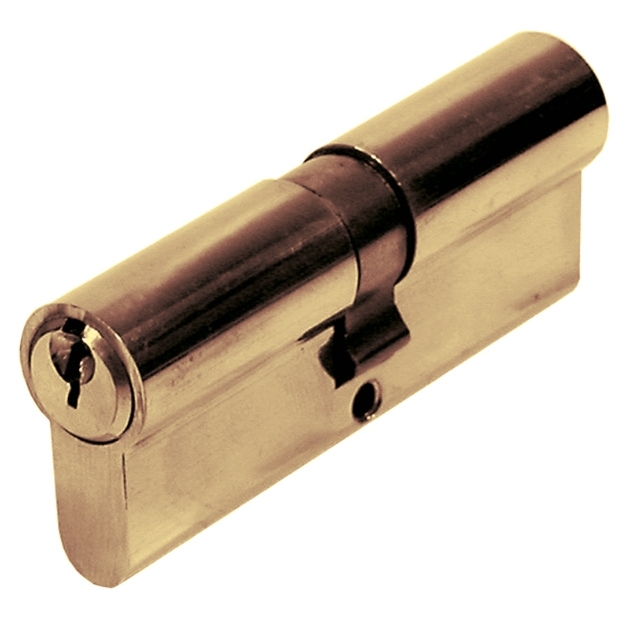

Žalvarinis 30/30 mm vartelių spynos cilindras su 3 raktais
Spynos cilindras 63.301.05, dar vadinamas spynos širdele, skirtas varteliams, kuriuos norite rakinti raktu iš abiejų pusių. Jį galima montuoti į naują cilindrui pritaikytą spyną arba rinktis keičiant esamą tokio paties profilio ir dydžio cilindrą. Kartu su cilindru gausite 3 raktus ir tvirtinimo varžtą.
Žymėjimas 30/30 mm nurodo simetrišką cilindrą. Nuo tvirtinimo varžto angos centro iki išorinio galo yra 30 mm, iki vidinio – taip pat 30 mm. Bendras cilindro ilgis – 60 mm. Renkantis naujiems varteliams į šiuos matmenis reikia įskaičiuoti ir abiejose varčios pusėse montuojamas apdailos plokšteles.
Prekės duomenys
Prekės kodas 63.301.05 Tipas Simetriškas dvipusis spynos cilindras Cilindro dydis (A/B) 30/30 mm Bendras ilgis 60 mm Medžiaga Žalvaris Rakinimas Raktu iš abiejų pusių Komplektacija Cilindras, 3 raktai ir tvirtinimo varžtas Svoris 0,2 kg Su kuriomis „Ginoris“ vartelių spynomis galima derinti?
Žemiau pateiktos spynos turi cilindrui skirtą angą. Ar konkretiems varteliams tiks 30/30 mm ilgis, priklauso nuo spynos padėties rėme ir sumontuotos apdailos storio.
Spyna arba komplektas Ką patikrinti Įleidžiama spyna 63.210 ir juoda 63.210.90M Šių spynų žymėjimas 90/22 mm apibūdina spynos mechanizmą. Cilindro ilgį pamatuokite atskirai, pridėję pasirinktas rankenos apdailos plokšteles. Spyna su 40 × 40 mm įvirinamu korpusu 63.228 Pamatuokite nuo cilindro tvirtinimo varžto centro iki apdailos paviršiaus kiekvienoje korpuso pusėje. Įleidžiama spyna 63.237 ir įleidžiama spyna 63.240 Šie modeliai skirti skirtingo pločio montavimo korpusams. 30/30 mm cilindrą rinkitės, jei surinktuose varteliuose abiejose pusėse reikia po 30 mm. Kaip pasirinkti tarp 25/25 mm ir 30/30 mm cilindro?
Jei keičiate seną cilindrą ir paliekate tas pačias rankenų plokšteles, pamatuokite senąjį cilindrą nuo tvirtinimo varžto angos centro iki kiekvieno galo. Jei gaunate po 30 mm, rinkitės 63.301.05. Jei gaunate po 25 mm, tiks trumpesnis žalvarinis cilindras 63.301.01, 25/25 mm. Šių modelių bendras ilgis skiriasi 10 mm – po 5 mm kiekvienoje pusėje.
