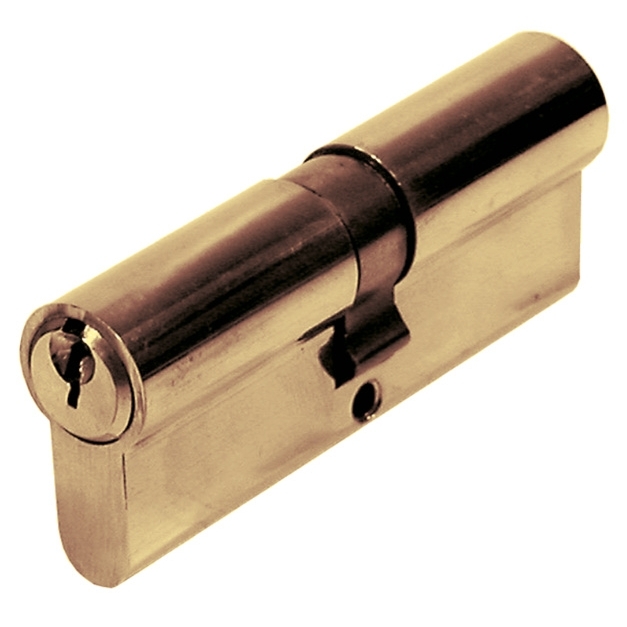

Vartelių spynos cilindras su raktais 63.301.01, 25/25 mm
920 €Pirk daugiau, mokėk mažiau3+ vnt. – 780 € už vnt. -15%-
Žalvarinis 25/25 mm cilindras vartelių spynai
Spynos cilindras 63.301.01, dar vadinamas spynos širdele, skirtas raktu valdomai vartelių spynai. Jį galima montuoti komplektuojant naujus vartelius arba keičiant esamą tokio paties profilio ir dydžio cilindrą. Keičiant cilindrą kartu pakeičiami ir vartelių raktai, o esama spyna bei rankenos gali likti vietoje.
Žymėjimas 25/25 mm reiškia, kad nuo tvirtinimo varžto centro iki vieno cilindro galo yra 25 mm, o iki kito – taip pat 25 mm. Bendras ilgis – 50 mm. Renkantis cilindrą svarbu pamatuoti abi puses atskirai, ypač jei vidinė ir išorinė rankenos apdailos plokštelės yra skirtingo storio.
Prekės duomenys
Prekės kodas 63.301.01 Prekės tipas Simetriškas spynos cilindras su raktais Cilindro dydis (A/B) 25/25 mm Bendras ilgis 50 mm Atstumas nuo tvirtinimo varžto centro iki galų Po 25 mm į abi puses Medžiaga Žalvaris Svoris 0,25 kg Komplektacija Spynos cilindras ir raktai Su kuriomis „Ginoris“ vartelių spynomis galima derinti?
Žemiau pateiktos spynos turi cilindrui skirtą angą. Ar konkretiems varteliams tiks būtent 25/25 mm ilgis, priklauso nuo spynos padėties rėme, vartelių profilio ir abiejų apdailos plokštelių storio.
Spyna arba komplektas Ką patikrinti renkantis cilindrą Įleidžiama spyna 63.210 ir juoda 63.210.90M Renkantis šioms 90/22 mm spynoms, cilindro ilgį matuokite jau įvertinę rankenos apdailą iš abiejų vartelių pusių. Spyna su 40 × 40 mm įvirinamu korpusu 63.228 Prie korpuso storio prisideda apdailos plokštelės. Patikrinkite atstumą nuo tvirtinimo varžto centro iki kiekvienos plokštelės paviršiaus. Įleidžiama spyna 63.237 ir įleidžiama spyna 63.240 Šios 72/55 mm spynos skirtos skirtingo pločio montavimo korpusams. Cilindrą parinkite pagal surinktų vartelių matmenis. Kaip pamatuoti, ar tiks 25/25 mm cilindras?
Jei keičiate seną cilindrą, matuokite nuo jo tvirtinimo varžto angos centro iki vieno galo, tada pakartokite matavimą iki kito galo. Jei abu matmenys yra po 25 mm ir senojo cilindro galai tinkamai sutapo su apdaila, rinkitės 25/25 mm dydį.
Jei komplektuojate naujus vartelius, pridėkite numatytas rankenos arba cilindro apdailos plokšteles abiejose pusėse. Nuo vartelių briaunoje esančio cilindro tvirtinimo varžto centro pamatuokite iki išorinio apdailos paviršiaus kiekvienoje pusėje. Taip įvertinsite ir profilio storį, ir apdailą prieš pasirinkdami cilindro ilgį.
