• Lenktas reguliuojamas vartų vyris M12, L115 mm, 61.081

    715 €
    Pirk daugiau, mokėk mažiau
    10+ vnt.  – 600 € už vnt. -16%
    Į krepšelį
  • Lenktas reguliuojamas vartų vyris M12, L115 mm – 61.081

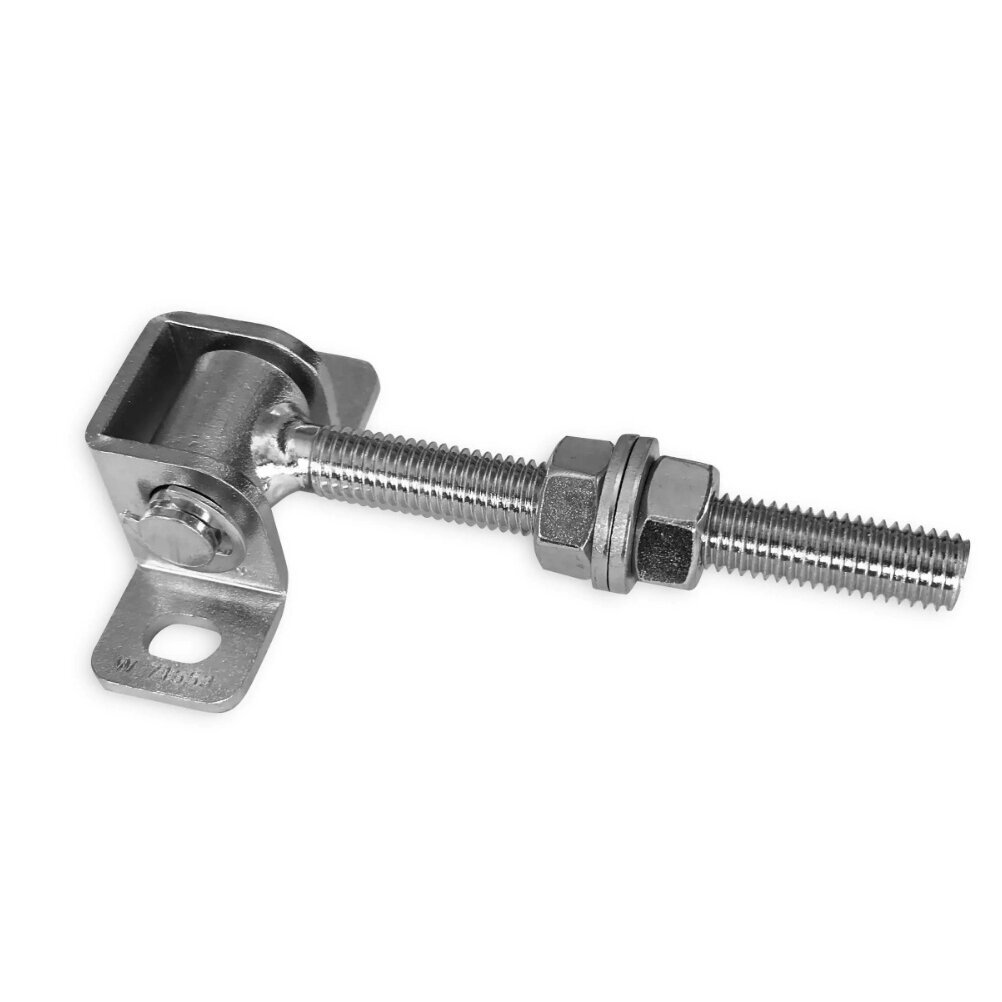

    Lenktas reguliuojamas vartų vyris M12, 61.081 – plieninis vartų furnitūros elementas, skirtas metaliniams varstomiems varteliams ir lengvesnėms vartų konstrukcijoms. Nuo įprastų reguliuojamų vyrių su tiesia tvirtinimo plokštele šis modelis skiriasi lenktu tvirtinimo laikikliu, leidžiančiu pritaikyti vyrį atitinkamos formos atraminei konstrukcijai.

    Vyris turi M12 srieginį strypą, kurio ilgis L = 115 mm, reguliavimo veržles ir laikiklį su dviem tvirtinimo angomis. Srieginis mechanizmas leidžia koreguoti vartelių varčios padėtį ir po montavimo.

    Gaminys pagamintas iš cinkuoto plieno ir skirtas naudoti lauko sąlygomis. Leistina apkrova – 60 kg dviejų vyrių porai, kai vartelių varčios plotis neviršija 1,2 m.

    Reguliuojamo vyrio 61.081 techniniai duomenys

    Parametras Reikšmė
    Prekės kodas 61.081
    Gaminio tipas Lenktas reguliuojamas vartų vyris
    Sriegis M M12
    Srieginio strypo ilgis L 115 mm
    Matmuo A 25 mm
    Matmuo B 12 mm
    Matmuo C 75 mm
    Matmuo D 54 mm
    Matmuo E 30 mm
    Matmuo F 8,5 mm
    Matmuo G 22,5 mm
    Matmuo H 33,5 mm
    Storis I 3 mm
    Tvirtinimo angų skaičius 2
    Medžiaga Plienas
    Paviršiaus apsauga Cinkuotas
    Reguliavimas Srieginiu strypu ir veržlėmis
    Leistina apkrova 60 kg vyrių porai, kai varčios plotis iki 1,2 m

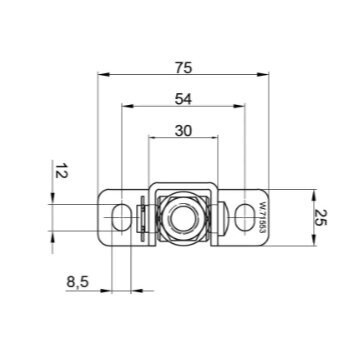

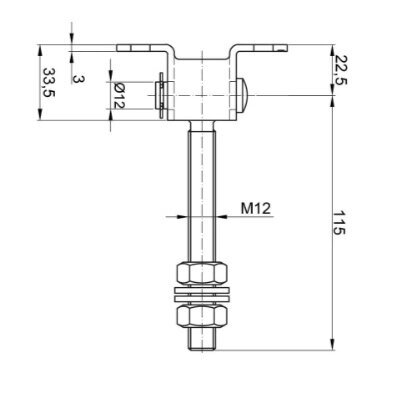

    Raidiniai matmenys atitinka gaminio techninio brėžinio žymėjimą. L = 115 mm nėra reguliavimo eigos reikšmė. Apkrova nurodyta dviejų vyrių porai.

    Pagrindiniai lenkto reguliuojamo vyrio privalumai

    • Lenktas tvirtinimo laikiklis – alternatyva įprastai tiesiai tvirtinimo plokštelei.
    • M12 srieginis mechanizmas – vartelių varčios padėčiai reguliuoti.
    • 115 mm srieginio strypo ilgis – montavimo ir reguliavimo mazgui suformuoti.
    • Dvi tvirtinimo angos – laikikliui prisukti prie tinkamo pagrindo.
    • Reguliavimas po montavimo – vartelių padėčiai ir tarpams koreguoti.
    • Cinkuotas plienas – apsaugai nuo korozijos.
    • 60 kg apkrova vyrių porai – su ne platesne kaip 1,2 m vartelių varčia.

    Kur naudojamas lenktas vartų vyris M12?

    Modelis 61.081 skirtas varstomiems metaliniams varteliams, tvorų varteliams ir lengvesnėms vartų konstrukcijoms. Jo lenktas laikiklis gali būti naudingas tada, kai tiesios tvirtinimo plokštelės konstrukcija nėra patogi arba neatitinka numatytos montavimo vietos.

    Vyris gali būti naudojamas naujų vartelių gamyboje arba keičiant esamą suderinamą vyrį. Keičiant svarbu patikrinti laikiklio formą, sriegio dydį, tvirtinimo angų išdėstymą ir sukimosi ašies padėtį.

    Vien M12 sriegio sutapimas negarantuoja, kad skirtingi reguliuojami vyriai bus tarpusavyje pakeičiami.

    Kuo lenktas laikiklis skiriasi nuo tiesios plokštelės?

    Įprasti reguliuojami vartų vyriai dažnai turi tiesią tvirtinimo plokštelę. Modelis 61.081 pasižymi lenktu metaliniu laikikliu, kuris keičia tvirtinimo vietos ir sukimosi mazgo tarpusavio geometriją.

    Toks konstrukcinis sprendimas gali padėti pritaikyti vyrį konkrečiam vartelių rėmo arba atraminio stulpo išdėstymui. Tačiau prieš montuojant būtina palyginti faktinius matmenis su techniniu brėžiniu.

    Laikiklio konstrukcija turi būti vertinama kaip visuma. Matmenys A, B, C, D, E, F, G, H ir I nusako atskirus gaminio geometrijos elementus, todėl jų nereikia automatiškai laikyti vienos stačiakampės plokštelės matmenimis.

    Kaip veikia M12 reguliavimo mechanizmas?

    Vyrio konstrukcijoje naudojamas M12 srieginis strypas ir reguliavimo veržlės. Keičiant veržlių padėtį galima koreguoti vartelių varčios atstumą nuo atraminės konstrukcijos ir tiksliau suderinti jos padėtį.

    Ši galimybė naudinga po pirminio montavimo, kai reikia suvienodinti tarpus, pakoreguoti varčios padėtį arba suderinti vartelių užrakto veikimą.

    Reguliuojant svarbu užtikrinti pakankamą srieginio sujungimo ilgį ir patikimą veržlių fiksavimą. Reguliavimo metu vartelių varčia turi būti saugiai prilaikoma.

    115 mm yra srieginio strypo ilgis, o ne 115 mm reguliavimo diapazonas. Faktinė reguliavimo galimybė priklauso nuo montavimo konstrukcijos ir saugaus sriegio sujungimo.

    Lenkto reguliuojamo vyrio 61.081 montavimas

    Prieš montuojant patikrinkite vartelių varčios masę, plotį, atraminio stulpo standumą ir tvirtinimo vietos matmenis. Įsitikinkite, kad lenkto laikiklio forma tinkama numatytai konstrukcijai.

    Pažymėkite viršutinio ir apatinio vyrių vietas taip, kad jų sukimosi ašys sutaptų. Netikslus išdėstymas gali sukelti vartelių strigimą, papildomą trintį ir greitesnį vyrių dėvėjimąsi.

    Laikiklį pritvirtinkite per dvi numatytas angas, naudodami pagrindo medžiagai ir apkrovai tinkamus tvirtinimo elementus. Varžtų tipą ir tvirtinimo būdą reikia parinkti pagal atraminės konstrukcijos savybes.

    Sumontavę vyrį sureguliuokite varčios padėtį srieginiu mechanizmu. Patikrinkite tarpus tarp varčios ir stulpo, užrakto veikimą bei judėjimą per visą numatytą atidarymo kampą.

    Baigus reguliuoti veržles būtina patikimai užfiksuoti. Eksploatuoti vartelių su atsilaisvinusiu arba netinkamai įtvirtintu vyriu negalima.

    Kokią apkrovą atlaiko vyris 61.081?

    Leistina apkrova – 60 kg dviejų vyrių porai, kai vartelių varčios plotis neviršija 1,2 m.

    Ši reikšmė nėra vieno vyrio apkrova. Jos negalima automatiškai dvigubinti arba taikyti platesnei vartų varčiai.

    Didėjant vartelių pločiui, didėja ir pakabinimo mazgui tenkantis lenkimo momentas. Todėl tinkamam vyrių parinkimui reikia įvertinti ne tik masę, bet ir varčios matmenis.

    Taip pat svarbu įvertinti atraminio stulpo standumą, tvirtinimo elementų laikomąją galią ir vėjo poveikį.

    Jeigu varteliai sunkesni arba platesni, reikia rinktis atitinkamoms apkrovoms pritaikytą vyrių konstrukciją.

    Cinkuoto vyrio apsauga ir priežiūra

    Modelis 61.081 pagamintas iš cinkuoto plieno. Cinko danga padeda apsaugoti metalinius paviršius nuo korozijos ir leidžia gaminį naudoti lauko sąlygomis.

    Montavimo metu pažeistas dangos vietas rekomenduojama papildomai apsaugoti tinkama antikorozine priemone.

    Eksploatacijos metu periodiškai patikrinkite tvirtinimo elementus, srieginį mazgą, veržlių fiksavimą ir vartelių judėjimą.

    Jeigu atsiranda neįprastas laisvumas, girgždėjimas ar strigimas, būtina nustatyti priežastį ir pašalinti gedimą.

    61.081 ir 61.080 – kuo skiriasi?

    Abu modeliai turi M12 sriegį ir 115 mm ilgio srieginį strypą. Tačiau jų tvirtinimo konstrukcijos skiriasi.

    Parametras 61.081 61.080
    Sriegis M12 M12
    Srieginio strypo ilgis 115 mm 115 mm
    Tvirtinimo konstrukcija Lenktas laikiklis Tiesi plokštelė
    Tvirtinimo angos 2 2
    Apkrova porai su iki 1,2 m varčia 60 kg 60 kg

    Renkantis tarp šių modelių svarbiausia įvertinti montavimo vietą ir laikiklio konstrukciją. Jie nėra automatiškai pakeičiami vienas kitu.

    Modelį su tiesia plokštele rasite čia: reguliuojamas vartų vyris M12, 61.080.

    Dažniausiai užduodami klausimai

    Koks yra vyrio 61.081 sriegis?

    M12.

    Koks srieginio strypo ilgis?

    115 mm.

    Ar šis vyris turi lenktą laikiklį?

    Taip. Tai pagrindinis jo konstrukcinis skirtumas nuo modelio 61.080.

    Kiek tvirtinimo angų turi laikiklis?

    Dvi.

    Ar vartelių padėtį galima reguliuoti po montavimo?

    Taip. Tam naudojamas M12 srieginis mechanizmas su reguliavimo veržlėmis.

    Ar 115 mm yra reguliavimo eiga?

    Ne. Tai srieginio strypo ilgis.

    Kokią apkrovą atlaiko vyrių pora?

    60 kg, kai vartelių varčios plotis neviršija 1,2 m.

    Ar 60 kg yra vieno vyrio apkrova?

    Ne. Ši reikšmė taikoma dviejų vyrių porai.

    Ar vyris tinkamas lauko varteliams?

    Taip. Cinkuota plieno danga padeda apsaugoti gaminį nuo korozijos.

    Susijusios prekės ir vartų furnitūra

    Modelis su tiesia plokštele: reguliuojamas vartų vyris M12, 61.080.

    Daugiau modelių rasite reguliuojamų vartų vyrių kategorijoje.

    Kitus vyrių tipus rasite vyrių ir lankstų kategorijoje.

    Spynas, rankenas, skląsčius ir kitus montavimo elementus rasite vartų furnitūros kategorijoje.
