Reguliuojamas vartų vyris M12 su plokštele 90×30×3 mm, 61.080
710 €Pirk daugiau, mokėk mažiau10+ vnt. – 600 € už vnt. -15%-
Reguliuojamas vartų vyris M12 su 90×30×3 mm plokštele – 61.080

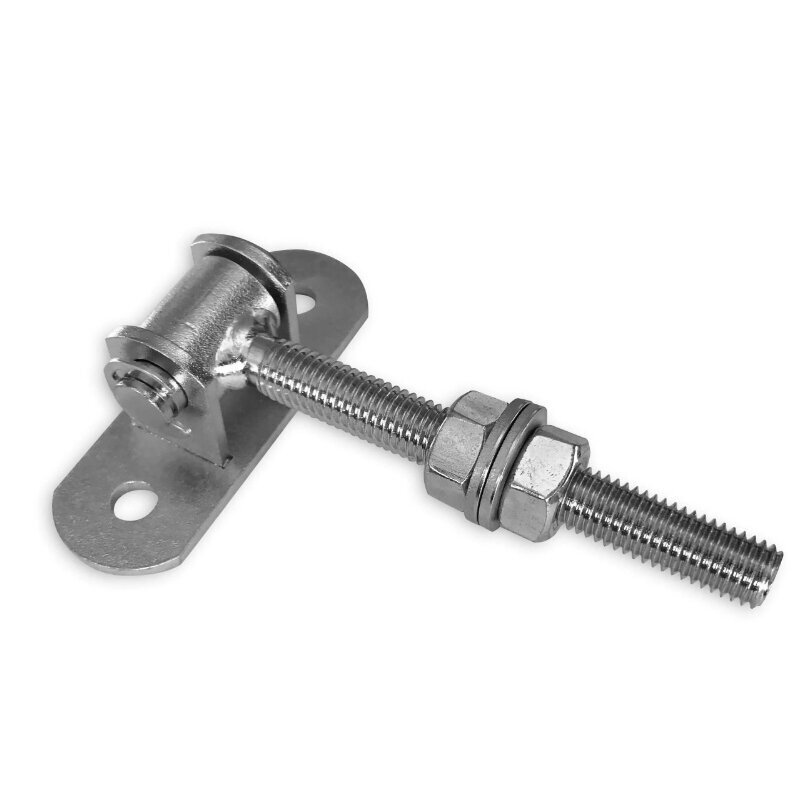

Reguliuojamas vartų vyris M12, 61.080 – plieninis vartų furnitūros elementas, skirtas varstomiems metaliniams varteliams ir lengvesnėms vartų konstrukcijoms. Vyris turi M12 srieginį strypą ir tvirtinimo plokštelę, todėl vartų varčios padėtį galima koreguoti net ir baigus montavimo darbus.

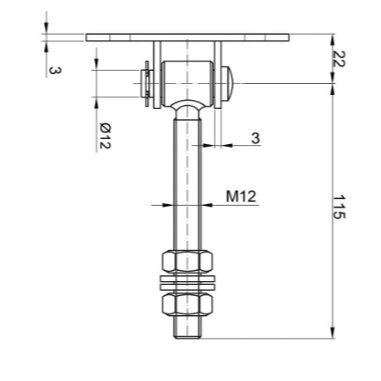

Gaminio srieginės dalies ilgis – 115 mm, o tvirtinimo plokštelės matmenys – 90×30×3 mm. Plokštelėje įrengtos dvi Ø9 mm tvirtinimo angos, leidžiančios pritvirtinti vyrį prie tinkamai paruoštos atraminės konstrukcijos.
Leistina apkrova – 60 kg dviejų vyrių porai, kai vartelių varčios plotis neviršija 1,2 m. Vyris pagamintas iš cinkuoto plieno ir gali būti naudojamas lauko vartelių konstrukcijose.
Reguliuojamo vyrio 61.080 techniniai duomenys
Parametras Reikšmė Prekės kodas 61.080 Gaminio tipas Reguliuojamas vartų vyris su plokštele Sriegis M12 Srieginės dalies ilgis 115 mm Plokštelės ilgis 90 mm Plokštelės plotis 30 mm Plokštelės storis 3 mm Tvirtinimo angos 2 × Ø9 mm Atstumas tarp angų centrų 60 mm Medžiaga Plienas Paviršiaus apdaila Cinkuotas Reguliavimo būdas Srieginiu strypu ir veržlėmis Leistina apkrova 60 kg vyrių porai, kai varčios plotis iki 1,2 m 115 mm nurodo srieginės dalies ilgį, o ne vyrio reguliavimo eigą. Apkrova taikoma dviejų vyrių porai.
Pagrindiniai reguliuojamo vartų vyrio M12 privalumai
- M12 srieginis mechanizmas – vartų varčios padėčiai koreguoti.
- 115 mm ilgio srieginė dalis – reguliavimo mazgui suformuoti.
- 90×30×3 mm plokštelė – kompaktiškam tvirtinimui.
- Dvi Ø9 mm angos – mechaniniam tvirtinimui prie tinkamo pagrindo.
- Reguliavimas po montavimo – patogu koreguojant vartelių tarpus.
- Cinkuotas plienas – papildomai apsaugai nuo korozijos.
- 60 kg apkrova vyrių porai – su ne platesne kaip 1,2 m varčia.
Kur naudojamas reguliuojamas vartų vyris 61.080?
Šis modelis skirtas lengvesniems metaliniams kiemo varteliams, tvorų varteliams ir kitoms suderinamoms varstomoms konstrukcijoms. Jis ypač naudingas tais atvejais, kai sumontavus vartelius reikia tiksliai nustatyti varčios padėtį stulpo atžvilgiu.
Reguliuojamas vyris gali būti naudojamas naujų vartelių gamyboje arba keičiant senus, panašios konstrukcijos vyrius. Keičiant būtina patikrinti sriegio dydį, plokštelės matmenis, angų išdėstymą ir tvirtinimo konstrukcijos tinkamumą.
Šis modelis neturėtų būti pasirenkamas vien pagal M12 sriegį. Taip pat svarbu įvertinti vartelių masę, plotį ir tvirtinimo vietos standumą.
Kaip veikia M12 vyrio reguliavimo mechanizmas?
Vyrio konstrukcijoje naudojamas srieginis strypas su reguliavimo veržlėmis. Keičiant veržlių padėtį galima koreguoti vartelių varčios atstumą nuo atraminio stulpo ir tiksliau suderinti jos padėtį.
Ši funkcija naudinga tada, kai po montavimo varteliai šiek tiek nusėda, pasikeičia tarpas ties užraktu arba reikia išlyginti varčios padėtį.
Reguliuojant svarbu išlaikyti pakankamą sriegio įsukimą ir patikimai užfiksuoti veržles. Reguliavimo negalima atlikti taip, kad srieginis mazgas prarastų mechaninį patikimumą.
115 mm srieginės dalies ilgis nėra 115 mm reguliavimo diapazonas. Faktinė reguliavimo galimybė priklauso nuo montavimo konstrukcijos ir saugaus sriegio sujungimo.
90×30×3 mm tvirtinimo plokštelė

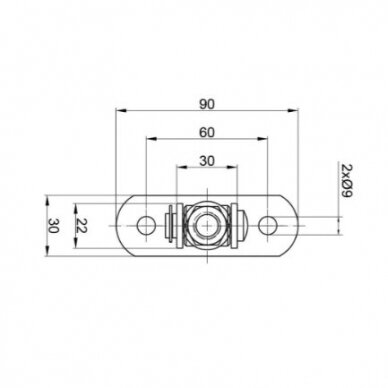

Vyris turi 90 mm ilgio, 30 mm pločio ir 3 mm storio tvirtinimo plokštelę. Joje numatytos dvi Ø9 mm angos, kurių centrų atstumas pagal techninį brėžinį yra 60 mm.
Tokia plokštelė leidžia vyrį pritvirtinti mechaniniais tvirtinimo elementais, jeigu atraminės konstrukcijos medžiaga ir jos storis tam tinkami.
Varžtai ir kiti tvirtinimo elementai turi būti parenkami pagal pagrindo medžiagą, vartelių apkrovą ir montavimo sąlygas. Vien tvirtinimo angų skersmens nepakanka nustatyti tinkamą varžtų tipą.
Jeigu atrama pagaminta iš plonasienio metalinio profilio, reikia įvertinti papildomo sutvirtinimo arba kitokio tvirtinimo poreikį.
Reguliuojamo vyrio 61.080 montavimas
Prieš montuojant patikrinkite vartelių varčios masę, plotį ir atraminio stulpo standumą. Įsitikinkite, kad pasirinkta vyrių pora atitinka numatytą apkrovą.
Pažymėkite abiejų vyrių montavimo vietas taip, kad jų sukimosi ašys sutaptų. Netikslus vyrių išdėstymas gali sukelti vartelių strigimą, papildomą trintį ir spartesnį sukimosi mazgų dėvėjimąsi.
Plokšteles pritvirtinkite tinkamais tvirtinimo elementais. Prieš galutinai užfiksuodami reguliavimo veržles, patikrinkite vartelių padėtį, tarpus ir užrakto veikimą.
Reguliavimo metu vartelių varčią būtina saugiai prilaikyti. Negalima atlaisvinti konstrukcijos taip, kad varčia galėtų nekontroliuojamai pajudėti.
Baigus montuoti patikrinkite vartelių judėjimą per visą numatytą atidarymo kampą, veržlių fiksavimą ir tvirtinimo mazgų patikimumą.
Kokią apkrovą atlaiko reguliuojamas vyris M12?
Modelio 61.080 leistina apkrova – 60 kg dviejų vyrių porai, kai vartelių varčios plotis neviršija 1,2 m.
Ši reikšmė nėra vieno vyrio apkrova. Jos negalima automatiškai taikyti platesniems vartams arba kitokioms montavimo sąlygoms.
Didėjant varčios pločiui, keičiasi pakabinimo mazgui tenkantis lenkimo momentas. Todėl vien vartelių svorio nepakanka įvertinti, ar vyriai bus tinkami.
Taip pat būtina atsižvelgti į varčios aukštį, vėjo poveikį, stulpo standumą ir tvirtinimo elementų laikomąją galią.
Jeigu varteliai sunkesni arba platesni, rekomenduojama rinktis didesnėms apkrovoms pritaikytą vyrių konstrukciją.
Cinkuoto vyrio naudojimas lauko sąlygomis
Gaminys pagamintas iš cinkuoto plieno. Cinko danga padeda apsaugoti metalinius paviršius nuo korozijos, todėl vyris tinkamas lauko vartelių konstrukcijoms.
Tačiau cinkavimas nepanaikina priežiūros poreikio. Montavimo metu pažeistas apsauginės dangos vietas rekomenduojama papildomai apsaugoti tinkama antikorozine priemone.
Eksploatacijos metu periodiškai patikrinkite srieginį mazgą, veržlių fiksavimą, tvirtinimo elementus ir vartelių judėjimą.
Jeigu atsiranda neįprastas laisvumas, girgždėjimas arba strigimas, būtina nustatyti priežastį ir pašalinti gedimą.
Kaip pasirinkti tinkamą reguliuojamą vyrį?
Renkantis reguliuojamą vyrį svarbu įvertinti sriegio skersmenį, srieginės dalies ilgį, plokštelės matmenis ir numatytą apkrovą.
M12 modelis 61.080 yra kompaktiškas sprendimas lengvesniems varteliams. Didesnėms arba sunkesnėms varčioms gali prireikti M16, M18 ar M20 vyrių, tačiau vien didesnis sriegio skersmuo savaime nepatvirtina konkrečios leistinos apkrovos.
Taip pat reikia pasirinkti tinkamą tvirtinimo būdą. Vyriai su prisukamomis plokštelėmis ir privirinami vyriai nėra automatiškai tarpusavyje pakeičiami.
Kitus modelius galima palyginti reguliuojamų vartų vyrių kategorijoje.
Dažniausiai užduodami klausimai
Koks yra vyrio 61.080 sriegis?
M12.
Koks srieginės dalies ilgis?
115 mm.
Kokie tvirtinimo plokštelės matmenys?
90×30×3 mm.
Kiek plokštelėje yra tvirtinimo angų?
Dvi Ø9 mm angos.
Ar vartelių padėtį galima reguliuoti po montavimo?
Taip. Srieginė konstrukcija leidžia koreguoti varčios padėtį, laikantis saugaus sriegio sujungimo ir veržlių fiksavimo reikalavimų.
Ar 115 mm yra reguliavimo eiga?
Ne. Tai srieginės dalies ilgis.
Kokią apkrovą atlaiko vyrių pora?
60 kg, kai vartelių varčios plotis neviršija 1,2 m.
Ar 60 kg yra vieno vyrio apkrova?
Ne. Apkrova nurodyta dviejų vyrių porai.
Ar vyris tinkamas naudoti lauke?
Taip. Cinkuota plieno danga padeda apsaugoti gaminį nuo korozijos.
Ar šis vyris turi guolį?
Šis modelis yra srieginis reguliuojamas vyris su plokštele, o ne atskiras guolinis viršutinis ar apatinis vartų vyris.
