  • Reguliuojamas vartų vyris M12 su dviem plokštelėmis – 61.068.12

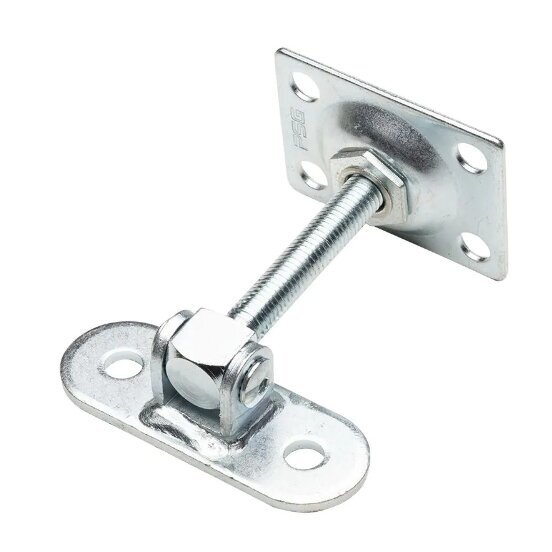

    Reguliuojamas vartų vyris M12, 61.068.12 – plieninis vartų ir vartelių vyris su dviem tvirtinimo plokštelėmis. Pailga 115×40 mm plokštelė ir papildoma 75×55×3 mm plokštelė leidžia suformuoti reguliuojamą sujungimą tarp vartų varčios ir atraminės konstrukcijos.

    M12 srieginė jungtis suteikia galimybę koreguoti vartų varčios padėtį montavimo metu ir vėliau, kai reikia tiksliau suderinti užsidarymą, tarpus arba spynos veikimą. Plieninės detalės yra cinkuotos, todėl gaminys tinkamas lauko vartų konstrukcijoms.

    Šis modelis ypač aktualus vartų ir vartelių gamintojams, ieškantiems reguliuojamo vyrio su dviem skirtingos formos tvirtinimo plokštelėmis.

    Reguliuojamo vartų vyrio 61.068.12 techniniai duomenys

    Parametras Reikšmė
    Prekės kodas 61.068.12
    Tipas Reguliuojamas vartų vyris su dviem plokštelėmis
    Sriegis M12
    Pailga tvirtinimo plokštelė 115×40 mm
    Papildoma tvirtinimo plokštelė 75×55×3 mm

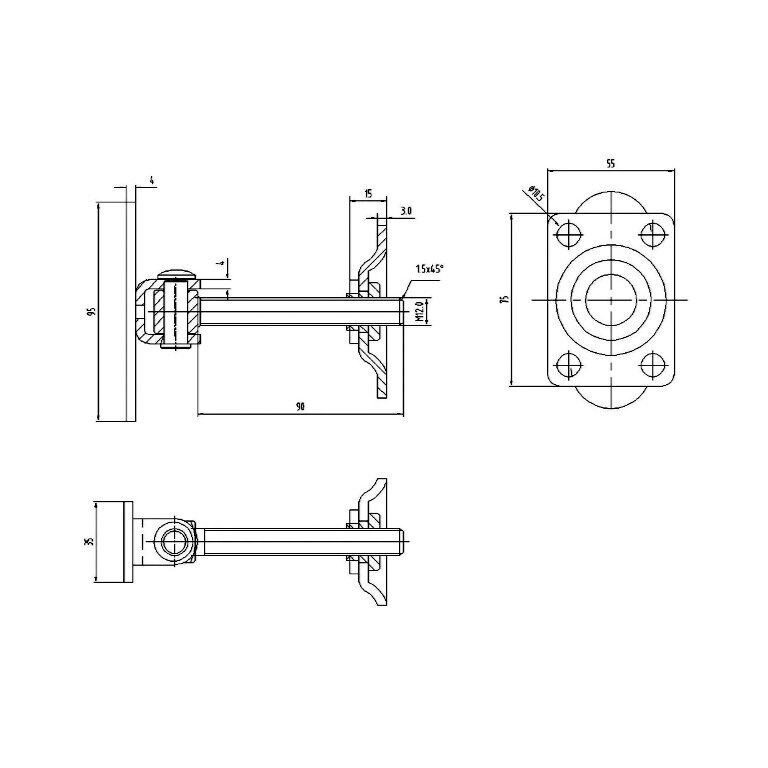

    Techninio brėžinio matmuo A 35 mm
    Techninio brėžinio matmuo C 95 mm
    Techninio brėžinio matmuo D 55 mm
    Techninio brėžinio matmuo E 75 mm
    Techninio brėžinio matmuo R1 55 mm
    Techninio brėžinio matmuo R2 35 mm
    Techninio brėžinio matmuo R3 60 mm
    Medžiaga Plienas
    Paviršiaus apsauga Cinkuotas

    Brėžinio raidiniai matmenys skirti konstrukcijos geometrijai įvertinti. Jie neturi būti painiojami su plokštelių išoriniais matmenimis arba leistina reguliavimo eiga.

    Pagrindiniai reguliuojamo vyrio M12 privalumai

    • Dvi tvirtinimo plokštelės – 115×40 mm ir 75×55×3 mm, skirtingoms jungties pusėms.
    • M12 reguliavimo sriegis – leidžia koreguoti vartų varčios padėtį.
    • Plieninė konstrukcija – skirta vartų ir vartelių sukimosi mazgui.
    • Cinkuotas paviršius – padeda apsaugoti nuo korozijos.
    • Reguliavimas po montavimo – patogu tikslinant vartų užsidarymą.
    • Kompaktiškas tvirtinimo mazgas – tinkamas suderinamoms metalinėms konstrukcijoms.

    Kam skirtas reguliuojamas vartų vyris su dviem plokštelėmis?

    Modelis 61.068.12 naudojamas metaliniams varstomiems varteliams ir lengvoms vartų konstrukcijoms, kai reikia reguliuojamos jungties tarp varčios ir atraminio stulpo.

    Dvi skirtingų matmenų plokštelės leidžia parinkti tinkamą tvirtinimo vietą pagal konstrukcijos geometriją. Tai aktualu tiek naujų vartelių gamyboje, tiek keičiant suderinamą esamą vyrį.

    Prieš pasirenkant gaminį būtina įvertinti vartų varčios masę, plotį, atramos standumą, plokštelių matmenis ir tvirtinimo elementų laikomąją galią.

    Kuo naudingos dvi skirtingos tvirtinimo plokštelės?

    Šio vyrio konstrukcijoje naudojama pailga 115×40 mm plokštelė ir papildoma 75×55×3 mm plokštelė. Jos sudaro dvi tvirtinimo dalis, reikalingas vyrio mazgui sujungti su vartų konstrukcija.

    Toks sprendimas skiriasi nuo reguliuojamų vyrių, turinčių tik vieną tvirtinimo plokštelę ir kitokio tipo jungtį. Renkantis svarbu atsižvelgti į tai, kokios formos ir matmenų tvirtinimo paviršiai numatyti vartų varčioje ir atramoje.

    Montavimo varžtai ir kiti tvirtinimo elementai turi būti parenkami pagal atramos medžiagą bei numatomas apkrovas.

    Kaip veikia M12 reguliavimo mechanizmas?

    Vyrio M12 srieginė jungtis leidžia koreguoti vartų varčios padėtį atraminio stulpo atžvilgiu. Reguliavimas naudingas tada, kai reikia suderinti vartų užsidarymo padėtį, tarpą tarp varčios ir stulpo arba spynos bei skląsčio veikimą.

    Reguliavimo galimybė išlieka ir po montavimo, todėl ne visada būtina keisti viso vyrio tvirtinimo vietą norint atlikti nedidelę varčios padėties korekciją.

    Prieš reguliuojant būtina saugiai prilaikyti vartų varčią. Atlikus korekciją reikia užtikrinti pakankamą sriegio įsukimą ir patikimai užfiksuoti reguliavimo jungtis.

    Reguliuojamo vartų vyrio 61.068.12 montavimas

    Prieš montuojant patikrinkite atraminio stulpo ir vartų varčios konstrukciją. Tvirtinimo paviršiai turi būti pakankamai standūs ir tinkami numatytai apkrovai.

    Abi plokštelės turi būti pritvirtintos pagal jų paskirtį ir konkrečios vartų konstrukcijos montavimo schemą. Tvirtinimo varžtų ar ankerių matmenys parenkami pagal montavimo angas, pagrindo medžiagą ir apkrovas.

    Viršutinio ir apatinio vyrių sukimosi ašys turi sutapti. Netikslus išdėstymas gali sukelti vartų strigimą, papildomą trintį ir spartesnį vyrio mazgo dėvėjimąsi.

    Po montavimo patikrinkite plokštelių tvirtinimą, reguliavimo veržlių fiksavimą ir vartų judėjimą per visą numatytą atidarymo kampą.

    Kaip parinkti vyrį pagal vartų svorį?

    Renkantis reguliuojamus vartų vyrius svarbu vertinti ne tik sriegio dydį, bet ir vartų varčios masę, plotį, aukštį, atramos standumą bei tvirtinimo detalių laikomąją galią.

    Ilgesnė vartų varčia sukuria didesnį lenkimo momentą, todėl vien tik gaminio sriegio dydžio nepakanka jo tinkamumui nustatyti. Esant didesnėms apkrovoms būtina įvertinti visą vyrių ir atramos konstrukciją.

    61.068.12 ir 61.068 – kuo skiriasi?

    Abu gaminiai priklauso reguliuojamų vartų vyrių grupei, tačiau skiriasi sriegio dydžiu ir tvirtinimo konstrukcija.

    Parametras 61.068.12 61.068
    Sriegis M12 M16
    Tvirtinimo plokštelės 115×40 ir 75×55 mm 115×50 mm
    Tvirtinimo konstrukcija Dvi plokštelės Viena plokštelė

    Šie modeliai nėra tiesiogiai pakeičiami vienas kitu nepatikrinus tvirtinimo vietų, sriegio ir viso vyrių mazgo geometrijos.

    Kitas modelis: reguliuojamas vartų vyris M16 su 115×50 mm plokštele, 61.068.

    Paviršiaus apsauga ir priežiūra

    Gaminys pagamintas iš cinkuoto plieno. Cinko danga padeda apsaugoti metalą nuo korozijos ir leidžia vyrį naudoti lauko vartų konstrukcijose.

    Eksploatacijos metu rekomenduojama periodiškai tikrinti plokštelių tvirtinimą, reguliavimo jungčių fiksavimą ir sukimosi mazgo būklę.

    Jeigu montavimo metu apsauginė danga pažeidžiama, pažeistas vietas rekomenduojama papildomai apsaugoti nuo korozijos.

    Dažniausiai užduodami klausimai

    Koks yra vyrio 61.068.12 sriegis?

    M12.

    Kokie šio vyrio plokštelių matmenys?

    115×40 mm ir 75×55×3 mm.

    Ar vyris turi dvi tvirtinimo plokšteles?

    Taip. Jo konstrukcijoje naudojamos dvi skirtingų matmenų plokštelės.

    Ar galima reguliuoti vartų padėtį po montavimo?

    Taip. M12 srieginė jungtis leidžia koreguoti vartų varčios padėtį.

    Ar šis vyris tinka metaliniams varteliams?

    Taip, jeigu vartelių konstrukcija, matmenys ir apkrovos atitinka pasirinkto vyrio bei tvirtinimo mazgo galimybes.

    Ar vyris tinkamas naudoti lauke?

    Taip, gaminys yra cinkuotas.
