Reguliuojamas vartų vyris M12 su plokštele 130×30 mm, 61.067
1105 €Pirk daugiau, mokėk mažiau10+ vnt. – 930 € už vnt. -15%-
Reguliuojamas vartų vyris M12 su plokštele 130×30 mm – 61.067

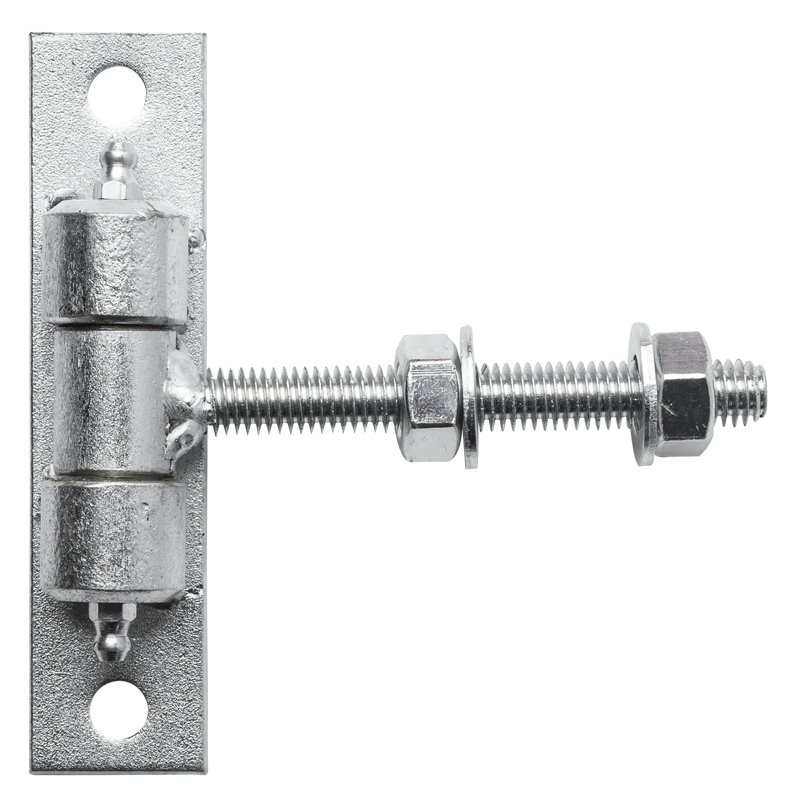

Reguliuojamas vartų vyris M12, 61.067 – plieninis vyris su pailga tvirtinimo plokštele, skirtas metaliniams varstomiems varteliams ir lengvoms vartų konstrukcijoms. M12 srieginis reguliavimo mechanizmas leidžia tikslinti vartų varčios padėtį atraminio stulpo atžvilgiu montavimo metu ir vėliau atliekant priežiūrą.

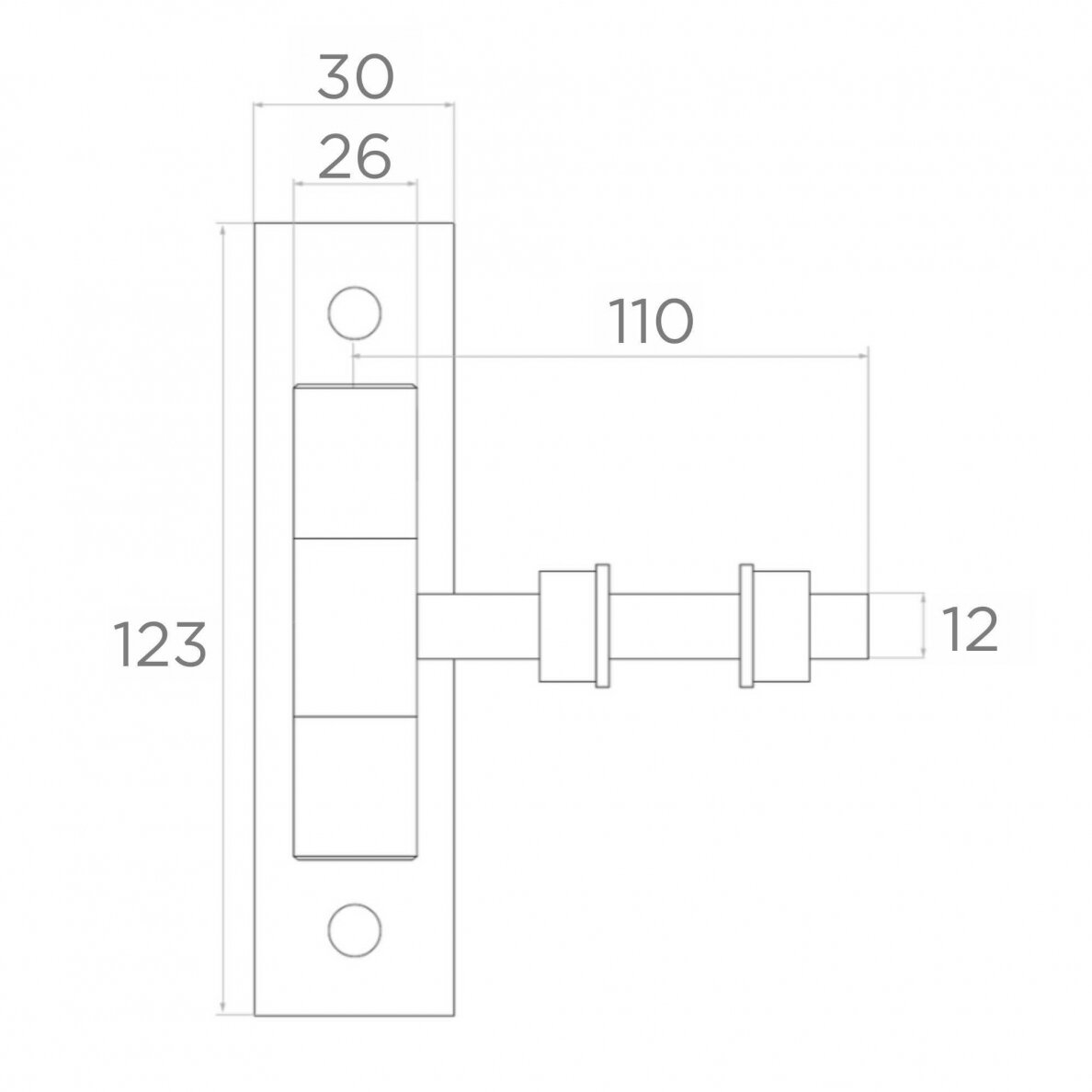

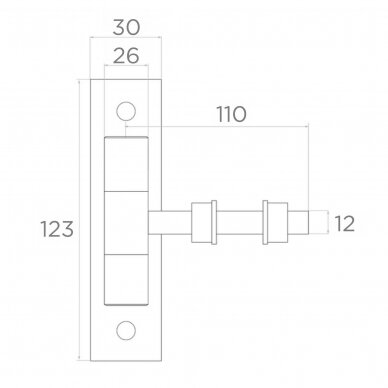

Pagal techninį brėžinį plokštelės matmenys yra 130×30 mm, vyrio korpuso skersmuo – Ø26 mm, o srieginės dalies matmuo G – 110 mm. Plokštelėje yra dvi Ø8 mm montavimo angos, kurių centrų atstumas – 110 mm.
Leistina apkrova – 40 kg dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai. Gaminys pagamintas iš cinkuoto plieno ir skirtas montuoti lauko sąlygomis.
Reguliuojamo vartų vyrio 61.067 techniniai duomenys
Parametras Reikšmė Prekės kodas 61.067 Tipas Reguliuojamas vartų vyris su plokštele Sriegis M M12 Plokštelės ilgis C 130 mm Plokštelės plotis A 30 mm Korpuso skersmuo B Ø26 mm Matmuo G 110 mm Montavimo angų centrų atstumas R 110 mm Montavimo angų skersmuo D Ø8 mm Montavimo angų skaičius 2 Medžiaga Plienas Paviršiaus apsauga Cinkuotas Svoris Apie 0,3 kg Leistina apkrova 40 kg dviejų vyrių porai su 2 m ilgio vartų varčia Matmenų raidės atitinka techninį brėžinį. Matmuo G = 110 mm nėra visa leistina reguliavimo eiga.
Pagrindiniai reguliuojamo vyrio M12 privalumai
- M12 reguliavimo sriegis – vartų varčios padėčiai tikslinti.
- 130×30 mm pailga plokštelė – montavimui prie atraminės konstrukcijos.
- Ø26 mm korpusas – vartų sukimosi mazgui.
- Dvi Ø8 mm montavimo angos – mechaniniam tvirtinimui.
- 110 mm angų centrų atstumas – svarbus keičiant esamą vyrį.
- Cinkuoto plieno konstrukcija – apsaugai nuo korozijos.
- 40 kg apkrova vyrių porai – esant 2 m ilgio varčiai.
Kur naudojamas reguliuojamas vartų vyris 61.067?
Šis vyris skirtas lengvoms metalinių vartelių ir varstomų vartų konstrukcijoms, kuriose reikalingas reguliuojamas sukimosi mazgas su prisukama tvirtinimo plokštele.
Jis gali būti naudojamas gaminant naujus vartelius arba keičiant suderinamą esamą vyrį. Keičiant svarbu palyginti sriegio dydį, plokštelės matmenis, korpuso skersmenį ir tvirtinimo angų centrų atstumą.
Modelio tinkamumas turi būti vertinamas pagal vartų varčios masę, plotį, atraminio stulpo standumą ir viso tvirtinimo mazgo konstrukciją.
Kaip veikia M12 reguliavimo mechanizmas?
Vyrio srieginė jungtis leidžia keisti vartų varčios padėtį atramos atžvilgiu. Reguliavimas naudingas derinant tarpą tarp varčios ir stulpo, tikslinant užsidarymo padėtį bei suderinant spynos arba skląsčio veikimą.
Reguliuoti galima ir po montavimo, jeigu vartų konstrukcija leidžia saugiai atlikti korekciją. Prieš reguliuojant būtina prilaikyti varčią, o baigus – patikimai užfiksuoti sriegines jungtis.
Reguliavimo metu svarbu išlaikyti pakankamą sriegio įsukimo ilgį. Negalima pernelyg išsukti srieginės dalies ar palikti neužfiksuotų veržlių.
130×30 mm plokštelė su dviem montavimo angomis
Pailga plokštelė skirta mechaniniam tvirtinimui prie tinkamai paruošto atraminio paviršiaus. Joje yra dvi Ø8 mm angos, išdėstytos 110 mm atstumu tarp centrų.
Šie matmenys svarbūs planuojant naują montavimo vietą arba keičiant anksčiau naudotą vyrį. Prieš gręžiant ar montuojant tvirtinimo elementus rekomenduojama sutikrinti angų išdėstymą su turimu gaminiu.
Tvirtinimo varžtai arba ankeriai parenkami pagal atramos medžiagą ir konstrukcijos apkrovas. Vien plokštelės matmenys nepatvirtina viso montavimo mazgo laikomosios galios.
Reguliuojamo vartų vyrio montavimo rekomendacijos
Prieš montuojant patikrinkite vartų varčios svorį, plotį, atraminio stulpo standumą ir tvirtinimo paviršiaus būklę.
Viršutinis ir apatinis vyriai turi būti sumontuoti vienoje sukimosi ašyje. Netikslus išdėstymas gali sukelti vartų strigimą, papildomą trintį ir greitesnį vyrių dėvėjimąsi.
Plokštelė turi būti tvirtai prispausta prie atramos, o tvirtinimo elementai – tinkamai priveržti. Montuojant rekomenduojama laikinai prilaikyti varčią ir tiksliai nustatyti jos padėtį.
Po montavimo patikrinkite reguliavimo veržlių fiksavimą ir sklandų vartų judėjimą per visą numatytą atidarymo kampą.
Kokią apkrovą atlaiko reguliuojamas vyris 61.067?
Leistina apkrova – 40 kg dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.
Ši apkrova taikoma dviem vyriams kartu, o ne vienam vyriui. Ji negali būti automatiškai pritaikoma ilgesnei vartų varčiai ar kitokioms montavimo sąlygoms.
Parenkant vyrius būtina įvertinti vartų varčios masę, plotį, aukštį, vėjo poveikį, atramos standumą ir tvirtinimo detalių laikomąją galią.
Kuo 61.067 skiriasi nuo 61.064?
Abu modeliai turi M12 reguliavimo sriegį, tačiau skiriasi tvirtinimo plokštelės ir korpuso matmenimis.
Parametras 61.067 61.064 Sriegis M12 M12 Plokštelė 130×30 mm 150×40 mm Korpuso skersmuo Ø26 mm Ø24 mm Matmuo G 110 mm 85 mm Montavimo angos 2 2 Nors sriegis vienodas, skiriasi plokštelės geometrija ir korpuso skersmuo. Todėl šių modelių negalima laikyti tiesiogiai pakeičiamais nepatikrinus montavimo vietos.
Kitas M12 modelis: reguliuojamas vartų vyris M12, 61.064.
Paviršiaus apsauga ir priežiūra
Vyris pagamintas iš cinkuoto plieno. Cinko danga padeda apsaugoti metalą nuo korozijos lauko sąlygomis.
Eksploatacijos metu rekomenduojama periodiškai tikrinti tvirtinimo elementų priveržimą, reguliavimo veržlių fiksavimą ir vyrio sukimosi mazgo būklę.
Jeigu montavimo metu apsauginė danga pažeidžiama, pažeistas vietas rekomenduojama papildomai apsaugoti nuo korozijos.
Dažniausiai užduodami klausimai
Koks yra vyrio 61.067 sriegis?
M12.
Kokie tvirtinimo plokštelės matmenys?
Pagal techninį brėžinį – 130×30 mm.
Koks korpuso skersmuo?
Ø26 mm.
Koks montavimo angų centrų atstumas?
110 mm.
Kiek montavimo angų turi plokštelė?
Dvi Ø8 mm angas.
Kokią apkrovą atlaiko šis vyris?
40 kg dviejų vyrių porai su 2 m ilgio vartų varčia.
Ar vyrį galima reguliuoti po montavimo?
Taip. M12 srieginė jungtis leidžia koreguoti vartų varčios padėtį.
Ar vyris tinkamas lauko sąlygoms?
Taip, gaminys yra cinkuotas. Pažeistas dangos vietas reikia papildomai apsaugoti.
