Reguliuojamas vartų vyris M20 su plokštele 120×75×4 mm, 61.062.03
1050 €Pirk daugiau, mokėk mažiau10+ vnt. – 890 € už vnt. -15%-
Reguliuojamas vartų vyris M20 su plokštele 120×75×4 mm – 61.062.03

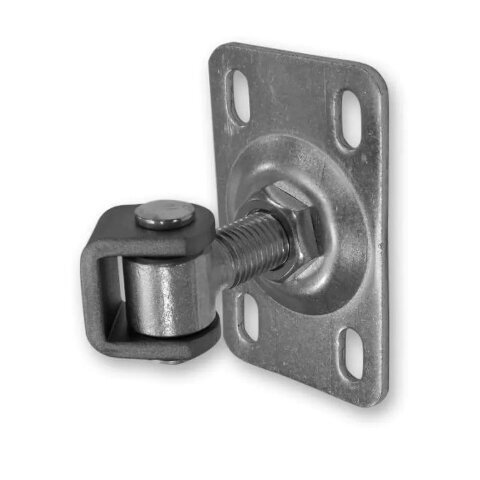

Reguliuojamas vartų vyris M20, 61.062.03 – plieninis vartų furnitūros elementas su 120×75×4 mm stačiakampe tvirtinimo plokštele, skirtas metaliniams varstomiems vartams ir varteliams. Vyrio konstrukcijoje naudojamas M20 srieginis reguliavimo mechanizmas, leidžiantis koreguoti vartų varčios padėtį atraminio stulpo atžvilgiu.

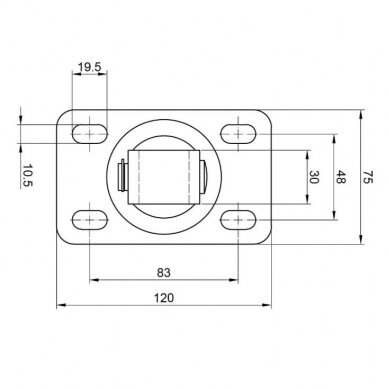

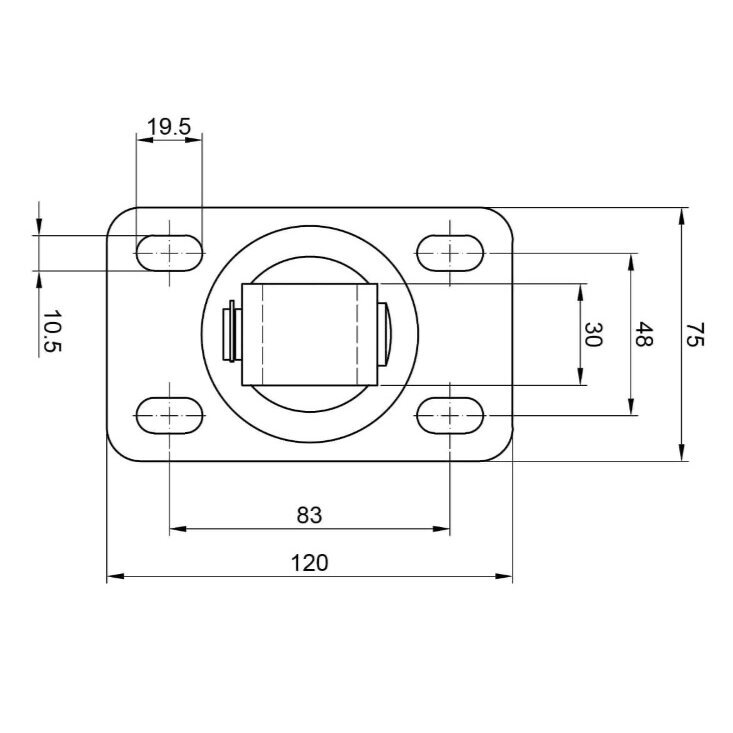

Šio modelio plokštelėje yra keturios pailgos 10,5×19,5 mm montavimo angos. Jos skirtos plokštelės tvirtinimo padėčiai suderinti montavimo metu. Vyrio auselė tvirtinama prie metalinės vartų konstrukcijos suvirinant.

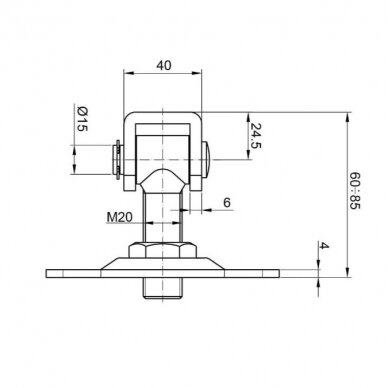

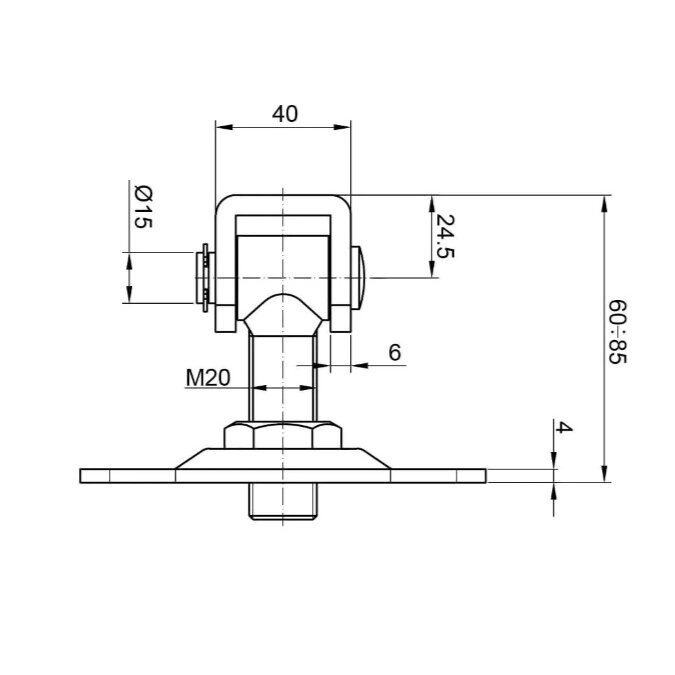

Pagal techninį brėžinį gaminio matmuo L = 60–85 mm, B = 40 mm, D = 48 mm, E = 24,5 mm, o plokštelės storis F = 4 mm. Šie matmenys padeda parinkti tinkamą vyrių mazgą naujai konstrukcijai arba įvertinti suderinamumą keičiant seną vyrį.
Reguliuojamo vartų vyrio 61.062.03 techniniai duomenys
Parametras Reikšmė Prekės kodas 61.062.03 Gaminio tipas Reguliuojamas vartų vyris su plokštele Sriegis M M20 Plokštelės matmuo A 75 mm Plokštelės matmuo C 120 mm Plokštelės storis F 4 mm Matmuo B 40 mm Matmuo D 48 mm Matmuo E 24,5 mm Matmuo G 6 mm Matmuo H 30 mm Matmuo I 19,5 mm Matmuo J 10,5 mm Matmuo K 83 mm Matmuo L 60–85 mm Montavimo angos 4 pailgos, 10,5×19,5 mm Medžiaga Plienas Tvirtinimas Prisukama plokštelė, privirinama auselė Raidės M, A, B, C, D, E, F, G, H, I, J, K ir L atitinka techninio brėžinio žymėjimus. Matmuo L = 60–85 mm neturi būti automatiškai laikomas visa leistina reguliavimo eiga.
Pagrindinės reguliuojamo vyrio M20 savybės
- M20 srieginė jungtis – vartų varčios padėčiai koreguoti.
- 120×75×4 mm plokštelė – montavimui prie tinkamai paruoštos atramos.
- Keturios pailgos 10,5×19,5 mm angos – tvirtinimo vietai suderinti.
- Privirinama auselė – sujungimui su metaline vartų varčia.
- Reguliavimas po montavimo – galimybė tikslinti varčios padėtį neardant viso vyrių mazgo.
- Plieninė konstrukcija – skirta varstomų metalinių vartų ir vartelių sistemoms.
Kur naudojamas reguliuojamas vartų vyris 61.062.03?
Šis vyris naudojamas varstomų kiemo vartų, įvažiavimo vartų ir metalinių vartelių konstrukcijose. Jis aktualus, kai reikalingas reguliuojamas vyrių mazgas su prisukama stačiakampe plokštele.
Modelis gali būti naudojamas naujų vartų gamyboje, remontuojant vartų konstrukcijas arba keičiant suderinamą seną vyrį. Renkantis svarbu įvertinti vartų varčios masę, plotį, atramos konstrukciją ir montavimo geometriją.
120×75 mm plokštelė suteikia keturis tvirtinimo taškus. Vis dėlto tvirtinimo patikimumas priklauso ne tik nuo plokštelės, bet ir nuo atramos standumo, pasirinktų varžtų bei viso vyrių mazgo konstrukcijos.
Kaip veikia M20 reguliuojamas vartų vyris?
Vyrio srieginis mechanizmas leidžia keisti vartų varčios padėtį atraminio stulpo atžvilgiu. Tai naudinga montuojant vartus, kai reikia tiksliai suderinti tarpus, užsidarymo padėtį ir kitų vartų furnitūros elementų veikimą.
Reguliavimas taip pat gali būti atliekamas po montavimo, jeigu išlaikomas tinkamas sriegio įsukimo ilgis ir konstrukcija leidžia saugiai atlikti korekciją.
Techniniame brėžinyje nurodytas L = 60–85 mm matmuo. Jis apibūdina gaminio geometriją, tačiau pats savaime nepatvirtina visos leistinos reguliavimo eigos.
Prieš reguliuojant vartų varčią būtina saugiai prilaikyti, o po koregavimo patikimai užfiksuoti sriegines jungtis.
Pailgų montavimo angų privalumai
Vyrio plokštelėje įrengtos keturios 10,5×19,5 mm pailgos angos. Jos padeda suderinti plokštelės padėtį su atramoje numatytomis tvirtinimo vietomis.
Šios angos ypač naudingos, kai montuojant reikia tiksliai nustatyti vyrių sukimosi ašį. Tačiau pailgos angos nėra skirtos tam, kad pritvirtinta plokštelė laisvai judėtų eksploatacijos metu.
Montuojant būtina parinkti tinkamas tvirtinimo detales ir poveržles, užtikrinančias patikimą plokštelės prispaudimą prie atramos.
Reguliuojamo vartų vyrio montavimas
Prieš montuojant patikrinkite atraminio stulpo būklę, jo standumą ir vartų varčios geometriją. Tvirtinimo paviršius turi būti tinkamai paruoštas, kad plokštelė remtųsi stabiliai.
Plokštelė prie atramos tvirtinama mechaninėmis tvirtinimo detalėmis. Jų tipas ir stiprumas parenkami pagal atramos medžiagą, konstrukcijos apkrovas ir montavimo sąlygas.
Vyrio auselė privirinama prie metalinės vartų konstrukcijos. Suvirinimo darbus turi atlikti kvalifikuotas specialistas, parinkęs tinkamą jungties konstrukciją ir suvirinimo technologiją.
Montuojant viršutinį ir apatinį vyrius būtina suderinti jų sukimosi ašis. Netikslus išdėstymas gali sukelti vartų strigimą, papildomas apkrovas ir spartesnį detalių dėvėjimąsi.
Baigus montavimą patikrinkite varčios judėjimą, tvirtinimo elementų priveržimą ir reguliavimo veržlių fiksavimą.
Kaip pasirinkti tinkamą vyrį pagal apkrovą?
Parenkant vartų vyrius būtina įvertinti vartų varčios svorį, plotį, aukštį, vėjo poveikį ir atraminės konstrukcijos standumą.
Modelio 61.062.03 leistina apkrova turi būti tikrinama pagal konkretaus gaminio techninę specifikaciją. Vien M20 sriegis arba 4 mm storio plokštelė nėra pakankamas pagrindas nustatyti saugią vartų varčios masę.
Ypač svarbu atsižvelgti į tai, kad gamintojų nurodomos vyrių apkrovos dažnai priklauso nuo naudojamų vyrių skaičiaus ir vartų varčios geometrijos. Vieno vyrio apkrovos negalima automatiškai prilyginti visos vyrių poros apkrovai.
61.062.03, 61.062.01 ir 61.062 – kuo skiriasi?
Šie trys reguliuojami vyriai turi M20 sriegį, tačiau skiriasi tvirtinimo plokštelių matmenimis, montavimo angomis ir konstrukcine geometrija.
Parametras 61.062.03 61.062.01 61.062 Sriegis M20 M20 M20 Plokštelė 120×75×4 mm 110×75 mm 160×85 mm Montavimo angos 10,5×19,5 mm 10×13 mm 11×15 mm Matmuo L 60–85 mm 92 mm 92 mm Vienodas sriegio dydis nereiškia, kad modeliai yra tiesiogiai pakeičiami. Keičiant vyrį būtina palyginti tvirtinimo plokštelę, montavimo angų padėtį ir vyrių mazgo geometriją.
Alternatyvūs modeliai: reguliuojamas vartų vyris M20 su 110×75 mm plokštele, 61.062.01 ir reguliuojamas vartų vyris M20 su 160×85 mm plokštele, 61.062.
Paviršiaus apsauga ir priežiūra
Naudojant plieninius vartų vyrius lauko sąlygomis svarbu užtikrinti tinkamą apsaugą nuo korozijos. Ypatingą dėmesį reikia skirti nepadengtiems plieniniams paviršiams, suvirinimo vietoms ir montavimo metu pažeistai dangai.
Eksploatacijos metu rekomenduojama periodiškai tikrinti tvirtinimo elementus, reguliavimo veržles, judančias dalis ir vartų varčios padėtį.
Dažniausiai užduodami klausimai
Koks yra vyrio 61.062.03 sriegis?
Šis modelis turi M20 reguliavimo sriegį.
Kokie tvirtinimo plokštelės matmenys?
Plokštelės ilgis – 120 mm, plotis – 75 mm, storis – 4 mm.
Kiek montavimo angų turi vyris?
Plokštelėje yra keturios pailgos 10,5×19,5 mm angos.
Koks tikrasis vyrio matmuo L?
Pagal techninį katalogą L = 60–85 mm. 120 mm yra plokštelės matmuo C.
Ar vyrį galima reguliuoti po montavimo?
Taip. M20 srieginė jungtis leidžia koreguoti vartų varčios padėtį, laikantis saugaus reguliavimo reikalavimų.
Kaip tvirtinamas šis vyris?
Stačiakampė plokštelė prisukama prie atramos, o vyrio auselė privirinama prie metalinės vartų konstrukcijos.
Ar 61.062.03 ir 61.062.01 yra vienodi?
Ne. Nors abu turi M20 sriegį, skiriasi plokštelių matmenys, montavimo angos ir konstrukciniai matmenys.
