• Reguliuojamas vartų vyris M16 su plokštele 85×55 mm, 61.061.01

    790 €
    Pirk daugiau, mokėk mažiau
    10+ vnt.  – 670 € už vnt. -15%
    Į krepšelį
  • Reguliuojamas vartų vyris M16 su stačiakampe plokštele 85×55 mm – 61.061.01

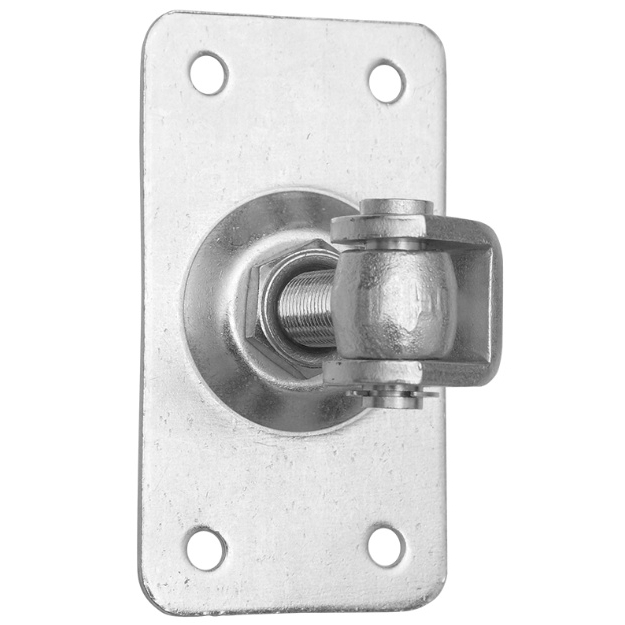

    Reguliuojamas vartų vyris 61.061.01 – plieninis M16 sriegio vyris su 85×55 mm stačiakampe tvirtinimo plokštele. Jis skirtas metaliniams varstomiems vartams ir varteliams, kurių konstrukcijoje numatytas reguliuojamas, mechaniškai tvirtinamas vyrių mazgas.

    Šio modelio ypatybė – pailgos 8×12 mm montavimo angos. Jos skiriasi nuo apvalių angų, naudojamų kai kuriuose kituose reguliuojamų vyrių modeliuose. Pailgų angų forma gali palengvinti tvirtinimo plokštelės padėties suderinimą montuojant, tačiau galutinė padėtis turi būti patikimai užfiksuota tinkamais tvirtinimo elementais.

    Vyrio bendras ilgis yra 72 mm, srieginės dalies ilgis – 37 mm, o auselės plotis – 36 mm. M16 sriegis leidžia koreguoti vartų varčios padėtį atramos atžvilgiu.

    Reguliuojamo vyrio 61.061.01 techniniai duomenys

    Parametras Reikšmė
    Prekės kodas 61.061.01
    Gaminio tipas Reguliuojamas vyris su stačiakampe plokštele
    Sriegis M M16
    Plokštelės plotis A 55 mm
    Plokštelės ilgis C 85 mm
    Auselės plotis B 36 mm
    Montavimo angų matmenys 8×12 mm, pailgos
    Matmuo R1 68 mm
    Matmuo R2 33 mm
    Srieginės dalies ilgis G 37 mm
    Bendras ilgis L 72 mm
    Medžiaga Plienas
    Leistina apkrova Iki 65 kg dviejų vyrių porai su 2 m ilgio varčia

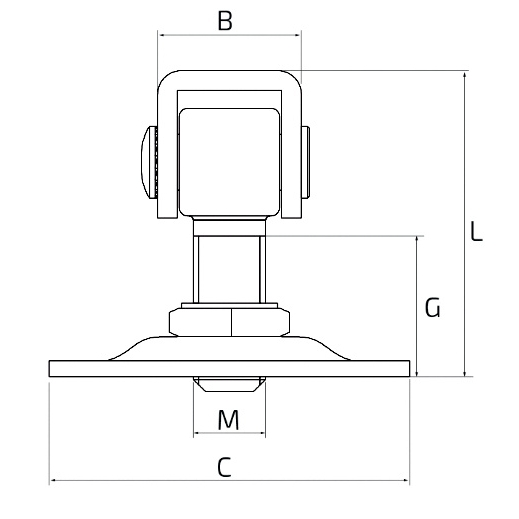

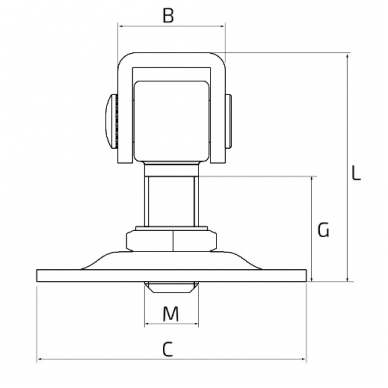

    Matmenų raidės atitinka techninio brėžinio žymėjimus. R1 ir R2 nėra reguliavimo eigos reikšmės.

    Pagrindiniai reguliuojamo vyrio privalumai

    • M16 reguliavimo sriegis – padeda tiksliai nustatyti vartų varčios padėtį.
    • 85×55 mm plokštelė – kompaktiškesnė nei didesnių tos pačios grupės modelių.
    • Pailgos 8×12 mm angos – suteikia galimybę derinti tvirtinimo vietą pagal konstrukciją.
    • 72 mm bendras ilgis – svarbus planuojant vartų montavimo tarpus.
    • Plieninė konstrukcija – skirta metalinių vartų ir vartelių furnitūrai.
    • Reguliavimas po montavimo – leidžia koreguoti varčios padėtį nekeičiant viso vyrio mazgo, jeigu konstrukcija ir reguliavimo ribos tai leidžia.

    Kur naudojamas vartų vyris M16 su plokštele?

    Modelis 61.061.01 tinka projektuojant metalinius varstomus vartelius, kiemo vartus ir kitas suderinamas varstomas konstrukcijas. Jis ypač aktualus, kai numatytas tvirtinimas prie paruošto metalinio stulpo ar kitos pakankamai tvirtos atramos.

    Stačiakampė plokštelė leidžia įrengti mechaninio tvirtinimo mazgą. Tačiau tvirtinimo elementų parinkimas priklauso nuo atramos medžiagos, sienelės storio, apkrovų ir konstrukcijos projekto.

    Vyris gali būti naudojamas ir remontuojant vartus, kai reikia pakeisti analogiškos konstrukcijos detalę. Tokiu atveju būtina patikrinti ne tik M16 sriegį, bet ir plokštelės matmenis bei angų išdėstymą.

    Kuo ypatingos pailgos 8×12 mm montavimo angos?

    Modelio 61.061.01 tvirtinimo plokštelėje numatytos pailgos angos. Jos leidžia šiek tiek koreguoti plokštelės padėtį tvirtinimo elementų atžvilgiu, jeigu tai leidžia pasirinktas montavimo būdas.

    Šis sprendimas naudingas derinant vartų vyrių ašį ir montavimo geometriją. Vis dėlto pailgos angos nepakeičia srieginio vyrio reguliavimo mechanizmo – tai dvi skirtingos reguliavimo galimybės.

    Montuojant reikia naudoti tinkamo dydžio tvirtinimo elementus ir, kai būtina, atitinkamas poveržles. Galutinai pritvirtinta plokštelė neturi judėti ar slysti veikiama vartų apkrovų.

    Kaip veikia M16 reguliuojamas vyris?

    M16 srieginė jungtis leidžia koreguoti vartų varčios padėtį atraminio stulpo atžvilgiu. Reguliavimas naudingas pradinio montavimo metu ir vėliau, kai reikia patikslinti vartų tarpus ar jų užsidarymą.

    Modelio srieginės dalies ilgis yra 37 mm. Tai nėra patvirtinta visa reguliavimo eiga: realus reguliavimo intervalas priklauso nuo konstrukcijos, sriegio įsukimo ir fiksavimo sąlygų.

    Reguliuojant vartus būtina saugiai prilaikyti varčią ir išlaikyti pakankamą sriegio sukibimą. Užbaigus reguliavimą, visos fiksavimo jungtys turi būti patikimai priveržtos.

    Kaip montuoti reguliuojamą vartų vyrį 61.061.01?

    Prieš montavimą patikrinkite atramos standumą ir numatytą tvirtinimo vietą. Vyrio plokštelė turi remtis į tinkamai paruoštą paviršių, o montavimo angos turi atitikti pasirinktą tvirtinimo sprendimą.

    Montuojant du vyrius svarbu išlaikyti vieną bendrą sukimosi ašį. Netinkamai išdėstyti vyriai gali apsunkinti varčios judėjimą, padidinti apkrovas ir paspartinti detalių dėvėjimąsi.

    Prieš galutinai priveržiant tvirtinimo elementus, patikrinkite vartų varčios padėtį ir numatytus tarpus. Baigę montavimą įsitikinkite, kad vartai sklandžiai atsidaro ir užsidaro, o vyrio plokštelė bei reguliavimo jungtys išlieka stabilios.

    Kokią apkrovą atlaiko vyris 61.061.01?

    Šiam modeliui nurodyta iki 65 kg apkrova dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.

    Ši reikšmė nereiškia, kad vienas vyris atlaiko 65 kg. Ji taip pat neturi būti automatiškai taikoma ilgesnėms varčioms, kitokiam vyrių išdėstymui ar neįvertintoms vėjo apkrovoms.

    Vartų konstrukcijos tinkamumą lemia ne tik vyriai, bet ir stulpai, tvirtinimo elementai, varčios geometrija bei naudojimo sąlygos.

    61.061.01 ir 61.061 – kuo skiriasi šie vyriai?

    Abu modeliai turi M16 sriegį ir stačiakampę tvirtinimo plokštelę, tačiau skiriasi plokštelių dydžiais, bendru ilgiu ir montavimo angų forma.

    Parametras 61.061.01 61.061
    Sriegis M16 M16
    Plokštelė 85×55 mm 120×75 mm
    Montavimo angos 8×12 mm, pailgos Ø8,5 mm, apvalios
    Auselės plotis B 36 mm 35 mm
    Srieginės dalies ilgis G 37 mm 40 mm
    Bendras ilgis L 72 mm 78 mm

    Šių vyrių negalima laikyti tiesiogiai pakeičiamais vien todėl, kad abu turi M16 sriegį. Keičiant modelį reikia patikrinti tvirtinimo angų padėtį, plokštelės matmenis ir viso mazgo geometriją.

    Didesnės plokštelės variantas: reguliuojamas vartų vyris M16 su 120×75 mm plokštele, 61.061.

    Priežiūra ir apsauga nuo korozijos

    Naudojant vyrį lauko sąlygomis svarbu užtikrinti tinkamą visų neapsaugotų plieninių paviršių apsaugą nuo korozijos. Ypatingą dėmesį reikia skirti tvirtinimo ir judančių jungčių vietoms.

    Periodiškai rekomenduojama patikrinti plokštelės tvirtinimą, reguliavimo veržles, vyrio judėjimą ir bendrą vartų varčios padėtį.

    Dažniausiai užduodami klausimai

    Koks yra vyrio 61.061.01 sriegis?

    Vyris turi M16 reguliavimo sriegį.

    Kokio dydžio yra tvirtinimo plokštelė?

    Plokštelės matmenys – 85×55 mm.

    Ar montavimo angos apvalios?

    Ne. Šio modelio angos yra pailgos, 8×12 mm.

    Koks bendras vyrio ilgis?

    Bendras ilgis L yra 72 mm.

    Koks srieginės dalies ilgis?

    Srieginės dalies ilgis G yra 37 mm.

    Ar galima reguliuoti vyrį po montavimo?

    Taip, M16 srieginis mechanizmas leidžia koreguoti varčios padėtį, laikantis saugaus reguliavimo ir fiksavimo reikalavimų.

    Kokią apkrovą atlaiko šis vyris?

    Iki 65 kg dviejų vyrių porai, kai vartų varčios ilgis 2 metrai.

    Ar 61.061.01 gali pakeisti 61.061?

    Ne automatiškai. Skiriasi plokštelių dydžiai, montavimo angos ir konstrukciniai matmenys.

    Susijusios prekės

    Didesnis M16 modelis: reguliuojamas vartų vyris su 120×75 mm plokštele, 61.061.

    Kitus variantus rasite reguliuojamų vartų vyrių kategorijoje.

    Visą vartų montavimo asortimentą rasite vartų furnitūros kategorijoje.
