Reguliuojamas vartų vyris M20 su plokštele 110×90×4 mm, 61.062.05
1085 €Pirk daugiau, mokėk mažiau10+ vnt. – 920 € už vnt. -15%-
Reguliuojamas vartų vyris M20 su plokštele 110×90×4 mm – 61.062.05

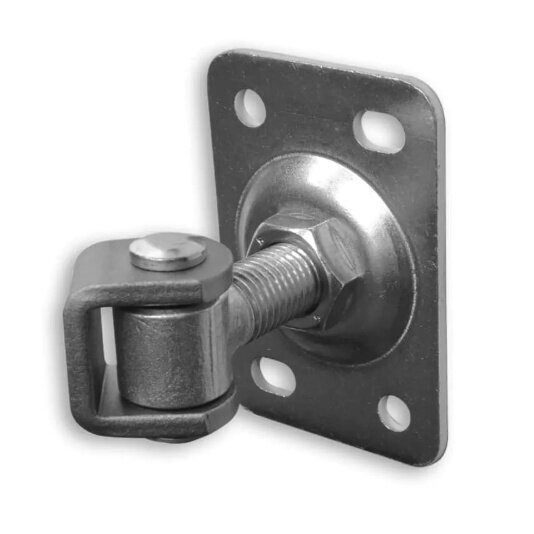

Reguliuojamas vartų vyris M20, 61.062.05 – plieninis vartų furnitūros elementas su 110×90×4 mm stačiakampe tvirtinimo plokštele, skirtas metaliniams varstomiems vartams ir varteliams. M20 srieginė jungtis leidžia koreguoti vartų varčios padėtį atramos atžvilgiu tiek montavimo metu, tiek prireikus vėliau.

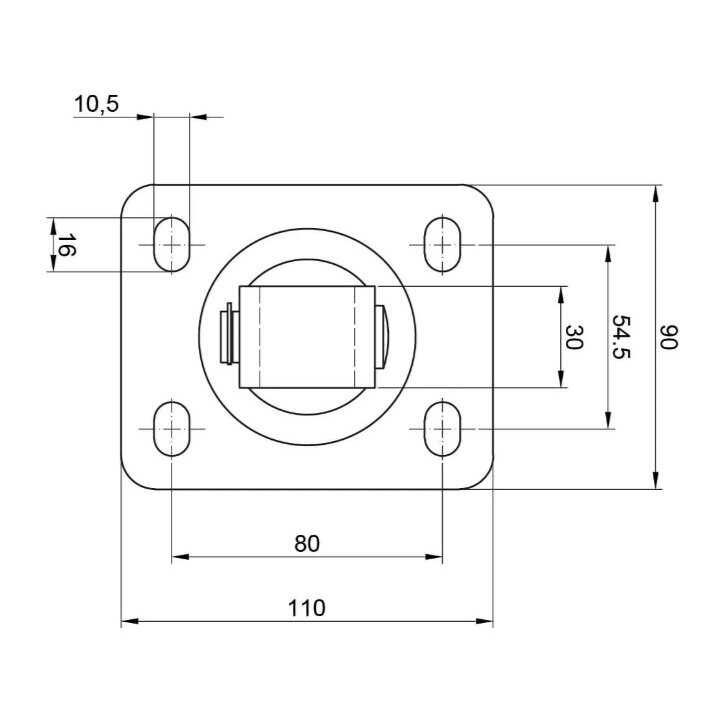

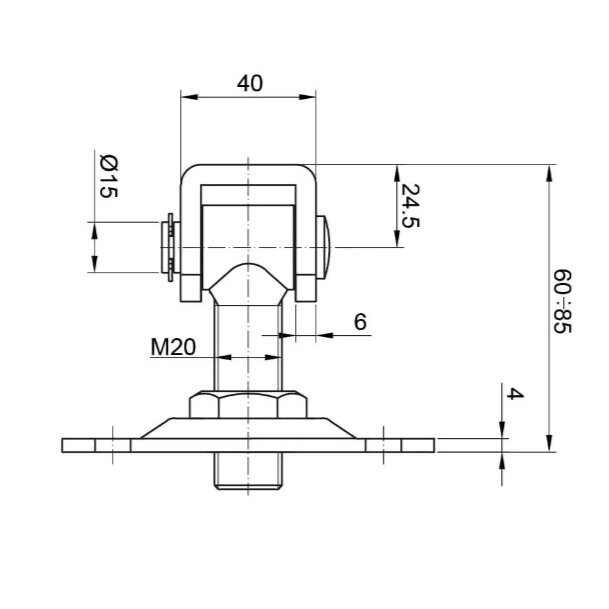

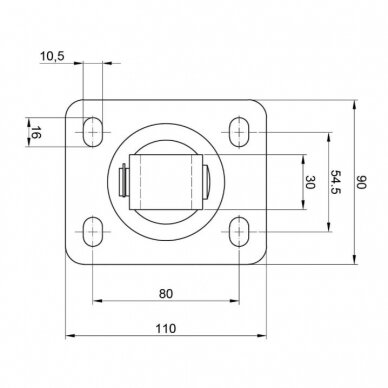

Plokštelėje yra keturios pailgos 16×10 mm montavimo angos, skirtos tvirtinimo padėčiai suderinti. Pagal techninį brėžinį gaminio matmuo L yra 60–85 mm, matmuo B – 40 mm, o plokštelės storis F – 4 mm.
Šis modelis išsiskiria 90 mm pločio plokštele. Palyginti su 61.062.04, kurio plokštelė yra 110×75×4 mm, platesnis tvirtinimo pagrindas gali būti naudingas konstrukcijose, kuriose numatyta atitinkama montavimo vieta. Tačiau vyrių laikomoji galia turi būti vertinama pagal konkretaus modelio apkrovos duomenis ir visą tvirtinimo mazgą.
Reguliuojamo vartų vyrio 61.062.05 techniniai duomenys
Parametras Reikšmė Prekės kodas 61.062.05 Gaminio tipas Reguliuojamas vartų vyris su stačiakampe plokštele Sriegis M M20 Plokštelės matmenys 110×90×4 mm Matmuo A 90 mm Matmuo B 40 mm Matmuo C 110 mm Matmuo D 54,5 mm Matmuo E 24,5 mm Matmuo F 4 mm Matmuo G 6 mm Matmuo H 30 mm Matmuo I 10,5 mm Matmuo J 16 mm Matmuo K 80 mm Matmuo L 60–85 mm Montavimo angos 4 pailgos, 16×10 mm Medžiaga Plienas Paviršiaus apsauga Cinkuotos srieginės dalys, nepadengto plieno auselė Svoris 0,72 kg Leistina apkrova 105 kg Raidėmis pažymėti matmenys atitinka techninį brėžinį. L = 60–85 mm nėra automatiškai patvirtinta visa saugi reguliavimo eiga.
Pagrindinės reguliuojamo vyrio M20 savybės
- M20 sriegis – vartų varčios padėčiai reguliuoti.
- 110×90×4 mm plokštelė – mechaniniam tvirtinimui prie tinkamai paruoštos atramos.
- Keturios pailgos montavimo angos – plokštelės padėčiai suderinti.
- Plieninė konstrukcija – metaliniams varstomiems vartams ir varteliams.
- Reguliavimo galimybė po montavimo – varčios padėčiai tikslinti, išlaikant tinkamą sriegio įsukimą.
Kur naudojamas reguliuojamas vartų vyris 61.062.05?
Vyris naudojamas metalinių kiemo vartų, įvažiavimo vartų ir vartelių konstrukcijose, kuriose numatytas reguliuojamas vyrių mazgas su prisukama tvirtinimo plokštele.
Modelis gali būti pasirenkamas gaminant naujus vartus arba keičiant esamus vyrius. Prieš keičiant būtina palyginti sriegio dydį, plokštelės matmenis, montavimo angų išdėstymą ir sukimosi ašies padėtį.
110×90 mm plokštelė suteikia didesnį montavimo plotį nei 110×75 mm variantas. Tačiau vien plokštelės dydis neleidžia nustatyti visos konstrukcijos laikomosios galios.
Kaip veikia M20 reguliavimo mechanizmas?
M20 srieginė jungtis leidžia koreguoti vartų varčios padėtį atraminio stulpo atžvilgiu. Tai naudinga derinant tarpus, nustatant vartų užsidarymo padėtį ir tikslinant spynos arba skląsčio veikimą.
Reguliavimo galimybė gali būti naudojama ir po montavimo, jeigu konstrukcija leidžia saugiai atlikti korekciją. Prieš reguliuojant būtina prilaikyti varčią, išlaikyti pakankamą sriegio įsukimo ilgį ir po reguliavimo patikimai užfiksuoti jungtis.
Techninio brėžinio matmuo L = 60–85 mm apibūdina gaminio geometriją, tačiau jo negalima automatiškai laikyti visa leistina reguliavimo eiga.
Kuo naudingos pailgos montavimo angos?
Plokštelėje įrengtos keturios pailgos 16×10 mm angos. Jos padeda suderinti plokštelės tvirtinimo vietą ir tiksliau nustatyti vyrių mazgo padėtį montavimo metu.
Montuojant svarbu parinkti tinkamus tvirtinimo elementus bei poveržles, kad plokštelė būtų patikimai prispausta prie atramos. Galutinai sumontuota plokštelė neturi slysti ar judėti veikiama vartų apkrovų.
Reguliuojamo vartų vyrio montavimas
Prieš montuojant patikrinkite vartų varčios masę, plotį, atraminio stulpo standumą ir tvirtinimo paviršiaus būklę. Plokštelė turi remtis į pakankamai lygų ir tvirtą paviršių.
Parinkite tvirtinimo detales pagal atramos medžiagą ir numatytas apkrovas. Vien montavimo angų dydis nėra pakankamas pagrindas parinkti varžtų stiprumą ar kiekį.
Vyrio auselė gali būti privirinama prie metalinės vartų konstrukcijos, jeigu toks sujungimas numatytas montavimo sprendinyje. Suvirinimo darbus turi atlikti kvalifikuotas specialistas.
Viršutinio ir apatinio vyrių sukimosi ašys turi sutapti. Netikslus jų išdėstymas gali sukelti vartų strigimą, papildomas apkrovas ir spartesnį dėvėjimąsi.
Po montavimo patikrinkite visų tvirtinimo elementų priveržimą, reguliavimo veržlių fiksavimą ir sklandų vartų judėjimą.
Kokią apkrovą atlaiko reguliuojamas vyris 61.062.05?
Šio konkretaus modelio gamintojo patvirtinta leistina apkrova kilogramais nenurodyta. Todėl negalima saugiai priskirti jam kitų M20 vyrių deklaruojamos apkrovos.
Parenkant vyrį būtina įvertinti vartų varčios masę, plotį, aukštį, vėjo poveikį, atramos standumą ir tvirtinimo elementų laikomąją galią. Prieš naudojant apkrovą laikančioje konstrukcijoje reikia patvirtinti būtent 61.062.05 modelio apkrovos duomenis.
61.062.05 ir 61.062.04 – kuo skiriasi?
Parametras 61.062.05 61.062.04 Sriegis M20 M20 Plokštelė 110×90×4 mm 110×75×4 mm Matmuo D 54,5 mm 39,5 mm Montavimo angos 16×10 mm 16×10 mm Matmuo L 60–85 mm 60–85 mm Abu modeliai turi M20 sriegį ir vienodą montavimo angų dydį, tačiau skiriasi plokštelės plotis ir montavimo geometrija. Keičiant vieną modelį kitu būtina patikrinti suderinamumą su atrama.
Alternatyvus modelis: reguliuojamas vartų vyris M20 su 110×75×4 mm plokštele, 61.062.04.
Paviršiaus apsauga ir priežiūra
Vyrio srieginės dalys yra cinkuotos, o auselė – iš nepadengto plieno. Naudojant lauko sąlygomis svarbu tinkamai apsaugoti nepadengtus metalinius paviršius ir suvirinimo vietas nuo korozijos.
Eksploatacijos metu rekomenduojama periodiškai tikrinti tvirtinimo elementų būklę, reguliavimo veržlių fiksavimą ir vartų varčios padėtį.
Dažniausiai užduodami klausimai
Koks vyrio 61.062.05 sriegis?
Šis modelis turi M20 reguliavimo sriegį.
Kokie plokštelės matmenys?
110×90×4 mm.
Kiek yra montavimo angų?
Plokštelėje įrengtos keturios pailgos 16×10 mm angos.
Koks techninio brėžinio matmuo L?
L = 60–85 mm.
Ar galima reguliuoti vyrį po montavimo?
Taip, naudojant M20 srieginę jungtį ir laikantis saugaus reguliavimo reikalavimų.
Kokią apkrovą atlaiko šis vyris?
Tiksli 61.062.05 modelio leistina apkrova kilogramais turi būti patvirtinta atskirai. Kitų M20 vyrių apkrovos negalima automatiškai taikyti šiam gaminiui.
Ar visos vyrio dalys cinkuotos?
Ne. Srieginės dalys yra cinkuotos, o nepadengto plieno auselę būtina apsaugoti nuo korozijos.
Susijusios prekės ir vartų furnitūra
Mažesnės plokštelės variantas: reguliuojamas vartų vyris M20, 61.062.04.
Kitas M20 variantas: reguliuojamas vartų vyris M20, 61.062.03.
Visus modelius rasite reguliuojamų vartų vyrių kategorijoje.
Kitus montavimo elementus rasite vartų furnitūros kategorijoje.
