Reguliuojamas viršutinis stumdomų vartų kreiptuvas – 60.032
890 €Pirk daugiau, mokėk mažiau3+ vnt. – 750 € už vnt. -15%-

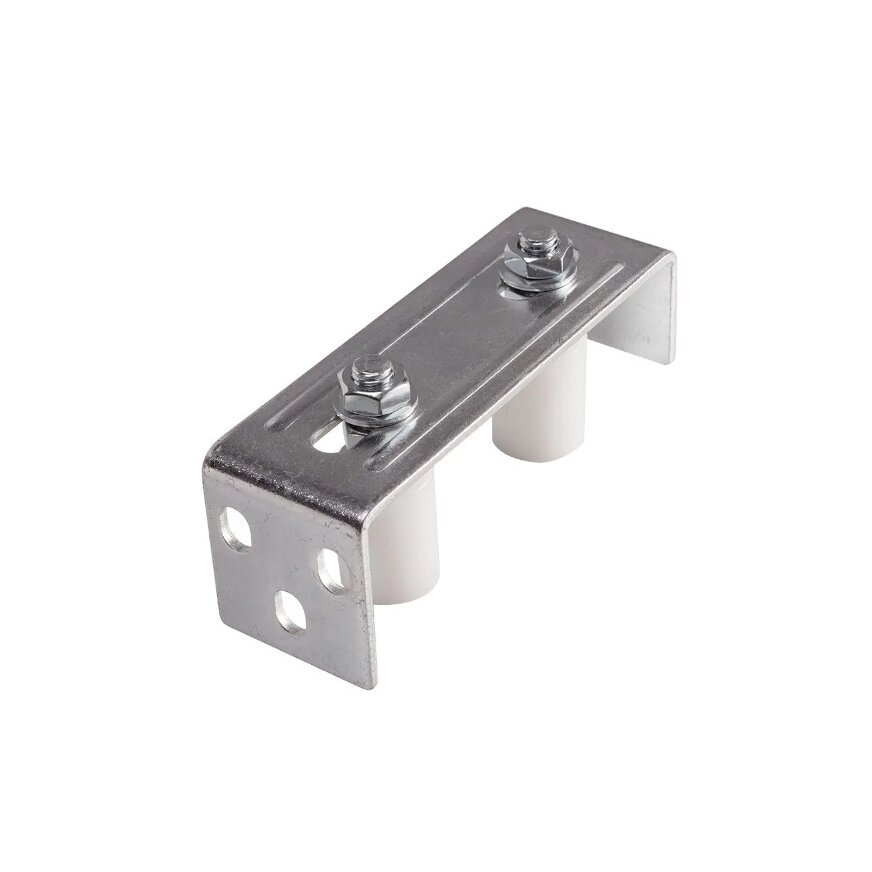

Reguliuojamas viršutinis stumdomų vartų kreiptuvas su 2 ratukais, 160 mm – 60.032 yra kompaktiškas vartų furnitūros elementas, skirtas stumdomų vartų varčiai nukreipti ir stabilizuoti judėjimo metu. Kreiptuvas pagamintas iš cinkuoto plieno ir turi du baltus plastikinius Ø30 mm kreipiamuosius ratukus, tarp kurių juda viršutinis vartų profilis.
Pagrindinis šio modelio privalumas – reguliuojamas 36–83 mm tarpas tarp ratukų, leidžiantis pritaikyti kreiptuvą skirtingo pločio vartų profiliams. Dėl 160 mm ilgio konstrukcijos gaminys tinka montavimo vietoms, kuriose reikalingas kompaktiškas viršutinis kreipimo mazgas.

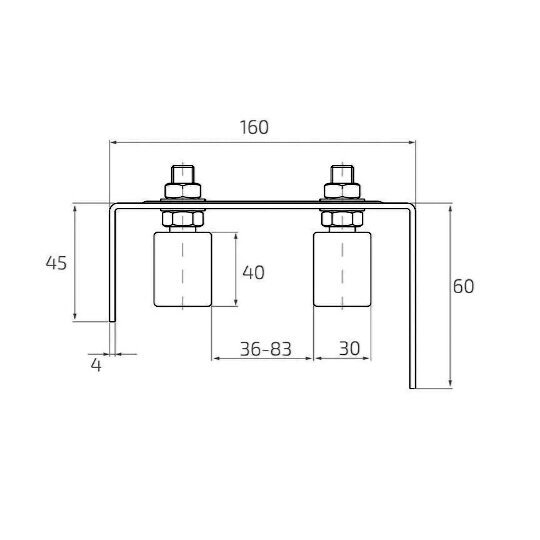

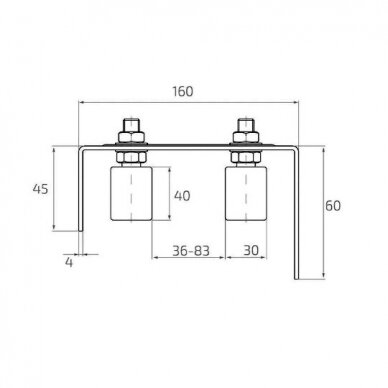

Techniniai duomenys
- Prekės kodas: 60.032
- Tipas: reguliuojamas viršutinis stumdomų vartų kreiptuvas
- Kreipiamųjų ratukų skaičius: 2 vnt.
- Ratukų medžiaga: plastikas
- Ratukų spalva: balta
- Ratuko skersmuo: Ø30 mm
- Ratuko aukštis: 40 mm
- Reguliuojamas tarpas tarp ratukų: 36–83 mm
- Bendras laikiklio ilgis: 160 mm
- Montavimo svirties aukštis: 60 mm
- Plieno storis: 4 mm

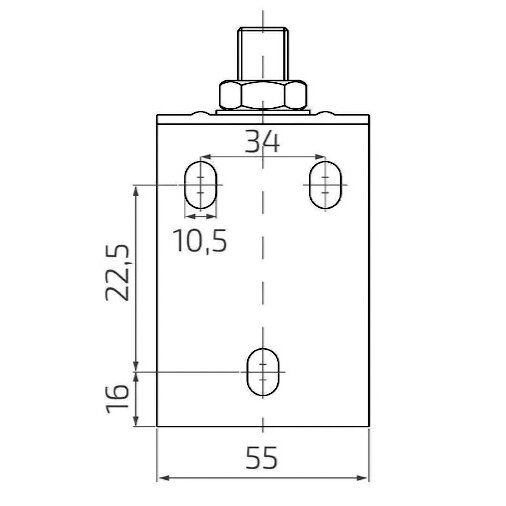

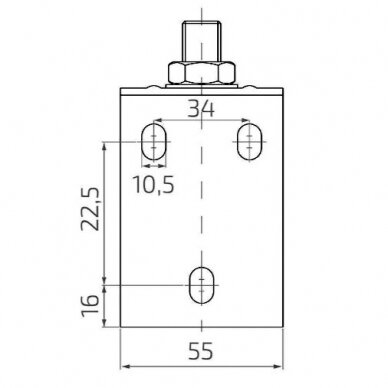

- Tvirtinimo plokštės matmenys: 55 × 38,5 mm
- Svoris: 0,82 kg
- Metalinės konstrukcijos paviršius: cinkuotas
- Tvirtinimas: varžtais prie tinkamos atraminės konstrukcijos
Kam reikalingas viršutinis stumdomų vartų kreiptuvas?
Viršutinis vartų kreiptuvas naudojamas stumdomų vartų judėjimo krypčiai palaikyti. Vartams atsidarant ir užsidarant, jų viršutinė konstrukcijos dalis juda tarp dviejų kreipiamųjų ratukų, kurie padeda riboti šoninį vartų varčios judėjimą.
Tinkamai sumontuotas kreiptuvas:
- Stabilizuoja vartų varčią – padeda išlaikyti numatytą vartų judėjimo trajektoriją.
- Riboja šoninį svyravimą – kreipiamieji ratukai prilaiko viršutinį vartų profilį.
- Padeda vartams judėti sklandžiai – besisukantys ratukai sumažina slydimo trintį kreipimo vietoje.
- Leidžia pritaikyti ratukų tarpą – reguliavimas nuo 36 iki 83 mm suteikia galimybę suderinti kreiptuvą su vartų profiliu.
- Tinka naujų vartų montavimui ir remontui – gali būti naudojamas keičiant esamą kreipimo elementą, kai atitinka techniniai matmenys.
Viršutinis kreiptuvas nėra pagrindinis vartų svorį laikantis elementas. Jo paskirtis – nukreipti ir stabilizuoti judančią vartų varčią.
Reguliuojamas 36–83 mm tarpas tarp ratukų
60.032 modelio atstumą tarp kreipiamųjų ratukų galima reguliuoti nuo 36 iki 83 mm. Tai leidžia pritaikyti kreiptuvą prie skirtingo pločio viršutinių vartų profilių.
Reguliavimo galimybė naudinga, kai:
- montuojami vartai su skirtingo pločio viršutiniais profiliais;
- reikia tiksliai nustatyti ratukų kontaktą su vartų konstrukcija;
- norima sumažinti šoninį vartų varčios laisvumą;
- keičiamas senas kreiptuvas ir reikia pritaikyti naują elementą;
- montavimo metu reikalinga galimybė koreguoti ratukų padėtį.
Prieš perkant rekomenduojama išmatuoti faktinį vartų profilio plotį. Reguliavimo diapazonas turi atitikti profilio matmenis, o ratukai turi būti nustatyti taip, kad vartai judėtų laisvai ir nebūtų pernelyg stipriai spaudžiami.
Du balti plastikiniai Ø30 mm ratukai
60.032 kreiptuve sumontuoti du balti plastikiniai ratukai, kurių skersmuo yra 30 mm, o aukštis – 40 mm.
Ratukai kontaktuoja su vartų viršutiniu profiliu ir padeda išlaikyti vartų judėjimo kryptį. Plastikinis kontaktinis paviršius sumažina tiesioginį metalo sąlytį su metalu.
Kreiptuvas skirtas vartų konstrukcijoms, kurių viršutinė dalis užbaigta paprastos formos uždaru metaliniu profiliu. Ratukų judėjimo zonoje neturėtų būti išsikišusių dekoratyvinių elementų ar kitų kliūčių.
Kompaktiškas 160 mm ilgio kreiptuvas
Šio modelio bendras laikiklio ilgis yra 160 mm. Kompaktiška konstrukcija leidžia montuoti kreiptuvą prie vartų stulpo, sienos ar kitos tinkamos atramos, kai montavimo vietos matmenys atitinka gaminio konstrukciją.
60.032 modelis gali būti praktiškas pasirinkimas, kai nereikalingas ilgas išnešamas laikiklis, o viršutinis vartų profilis yra palyginti arti atraminės konstrukcijos.
Prieš pasirenkant svarbu išmatuoti atstumą nuo tvirtinimo vietos iki vartų profilio ir įsitikinti, kad kreipiamieji ratukai pasieks numatytą kreipimo zoną.
Cinkuoto plieno konstrukcija
Kreiptuvo metalinės dalys pagamintos iš 4 mm storio plieno ir padengtos cinko sluoksniu. Cinkuotas paviršius padeda apsaugoti metalą nuo korozijos, todėl gaminys tinkamas naudoti lauke montuojamose vartų konstrukcijose.
Du plastikiniai ratukai skirti kontaktui su judančiu vartų profiliu, o plieninis laikiklis užtikrina kreipimo mazgo tvirtinimo pagrindą.
Kokiems vartams tinka 60.032 kreiptuvas?
Reguliuojamas 160 mm ilgio kreiptuvas gali būti naudojamas:
- Savaime laikomiems stumdomiems vartams – viršutinės vartų varčios dalies kreipimui.
- Bėgeliniams stumdomiems vartams – papildomam vartų varčios stabilizavimui.
- Gyvenamųjų namų vartams – kai konstrukcijai tinkamas kompaktiškas dviejų ratukų kreiptuvas.
- Komercinių objektų vartams – jeigu kreiptuvo matmenys atitinka konkrečios sistemos reikalavimus.
- Remontuojamiems vartams – keičiant susidėvėjusį arba netinkamai veikiantį kreipimo elementą.
Gaminio tinkamumas priklauso nuo vartų profilio formos, jo pločio, atstumo iki atraminės konstrukcijos ir montavimo sąlygų.
Kaip pasirinkti tinkamą viršutinį vartų kreiptuvą?
Prieš perkant rekomenduojama patikrinti:
- Vartų profilio plotį – jis turi atitikti 36–83 mm reguliuojamą tarpą tarp ratukų.
- Ratukų matmenis – šio modelio ratukai yra Ø30 × 40 mm.
- Atstumą iki vartų varčios – ar pakanka 160 mm ilgio laikiklio.
- Tvirtinimo vietą – ar galima patikimai pritvirtinti 55 × 38,5 mm montavimo plokštę.
- Profilio formą – ar ratukų judėjimo vietoje nėra kliudančių išsikišimų.
- Vartų judėjimo trajektoriją – ar vartų varčia galės laisvai judėti visoje atidarymo ir uždarymo eigoje.
Jeigu keičiamas senas kreiptuvas, rekomenduojama palyginti jo matmenis ir tvirtinimo vietas su naujuoju gaminiu.
Viršutinio kreiptuvo montavimas ir reguliavimas
60.032 kreiptuvas montuojamas prie tinkamos atraminės konstrukcijos taip, kad viršutinis vartų profilis judėtų tarp dviejų plastikinių ratukų.
Montavimo metu rekomenduojama:
- išmatuoti vartų viršutinio profilio plotį;
- nustatyti tinkamą kreiptuvo montavimo aukštį;
- patikrinti atstumą nuo atramos iki vartų profilio;
- parinkti tinkamus varžtus ir kitus tvirtinimo elementus;
- pritvirtinti laikiklį prie atraminės konstrukcijos;
- sureguliuoti tarpą tarp ratukų pagal vartų profilį;
- patikrinti, ar abu ratukai laisvai sukasi;
- patikimai užfiksuoti reguliuojamus elementus;
- išbandyti visą vartų atidarymo ir uždarymo eigą.
Svarbu: ratukai turi stabilizuoti vartų varčią, tačiau neturi jos pernelyg stipriai spausti. Netinkamai sureguliuotas kreiptuvas gali padidinti trintį ir apsunkinti vartų judėjimą.
Kiti stumdomų vartų kreipiamieji elementai
Jeigu reikalingas ilgesnis arba kitokios konstrukcijos kreiptuvas, peržiūrėkite kitus Ginoris asortimento gaminius:
- 60.031 – reguliuojamas viršutinis kreiptuvas su 2 ratukais, 310 mm. Ilgesnės konstrukcijos modelis su dviem juodais plastikiniais ratukais.
- 60.030.01 – reguliuojamas viršutinis kreiptuvas su 4 ratukais. Keturių ratukų konstrukcijos alternatyva.
- 60.015 – kreipiamasis ratukas su reguliuojamu laikikliu. Kitos konstrukcijos kreipiamasis elementas.
Daugiau stumdomų vartų kreipiamųjų elementų rasite Ginoris vartų nukreipėjų ir kreiptuvų asortimente.
Dažniausiai užduodami klausimai
Kiek ratukų turi 60.032 kreiptuvas?
Šis modelis turi du baltus plastikinius kreipiamuosius ratukus, kurių skersmuo yra 30 mm, o aukštis – 40 mm.
Koks yra reguliuojamas tarpas tarp ratukų?
Atstumas tarp ratukų reguliuojamas nuo 36 iki 83 mm.
Koks yra bendras kreiptuvo ilgis?
Bendras 60.032 kreiptuvo ilgis yra 160 mm.
Ar šis kreiptuvas tinka 40 mm arba 60 mm vartų profiliui?
Abu nominalūs profilio pločiai patenka į 36–83 mm reguliavimo diapazoną. Vis dėlto prieš montuojant būtina patikrinti faktinius profilio matmenis ir konstrukcijos formą.
Ar 60.032 kreiptuvas yra cinkuotas?
Taip. Metalinė kreiptuvo konstrukcija yra cinkuota, todėl turi papildomą apsaugą nuo korozijos.
Ar kreiptuvas laiko vartų svorį?
Ne. Jo paskirtis – nukreipti ir stabilizuoti vartų varčią. Pagrindinį vartų svorį laiko tam skirti atraminiai elementai.
Kur įsigyti reguliuojamą viršutinį vartų kreiptuvą?
Reguliuojamą viršutinį stumdomų vartų kreiptuvą 60.032 su dviem baltais ratukais galite įsigyti Ginoris elektroninėje parduotuvėje.
Šis 160 mm ilgio cinkuoto plieno kreiptuvas su Ø30 mm plastikiniais ratukais ir 36–83 mm reguliuojamu tarpu skirtas stumdomų vartų varčios judėjimui stabilizuoti. Kompaktiška konstrukcija leidžia pritaikyti gaminį prie įvairių vartų montavimo sprendimų, kai atitinka techniniai matmenys.
