• Stumdomų vartų kreipiamasis ratukas su reguliuojamu laikikliu – 60.015

    2430 €
    Pirk daugiau, mokėk mažiau
    3+ vnt.  – 2115 € už vnt. -12%
    Į krepšelį

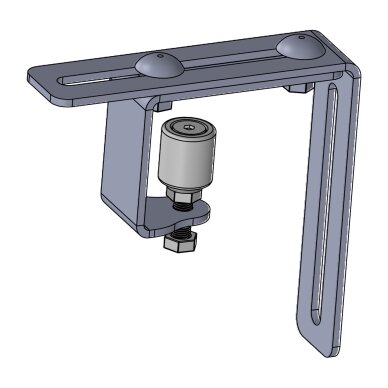

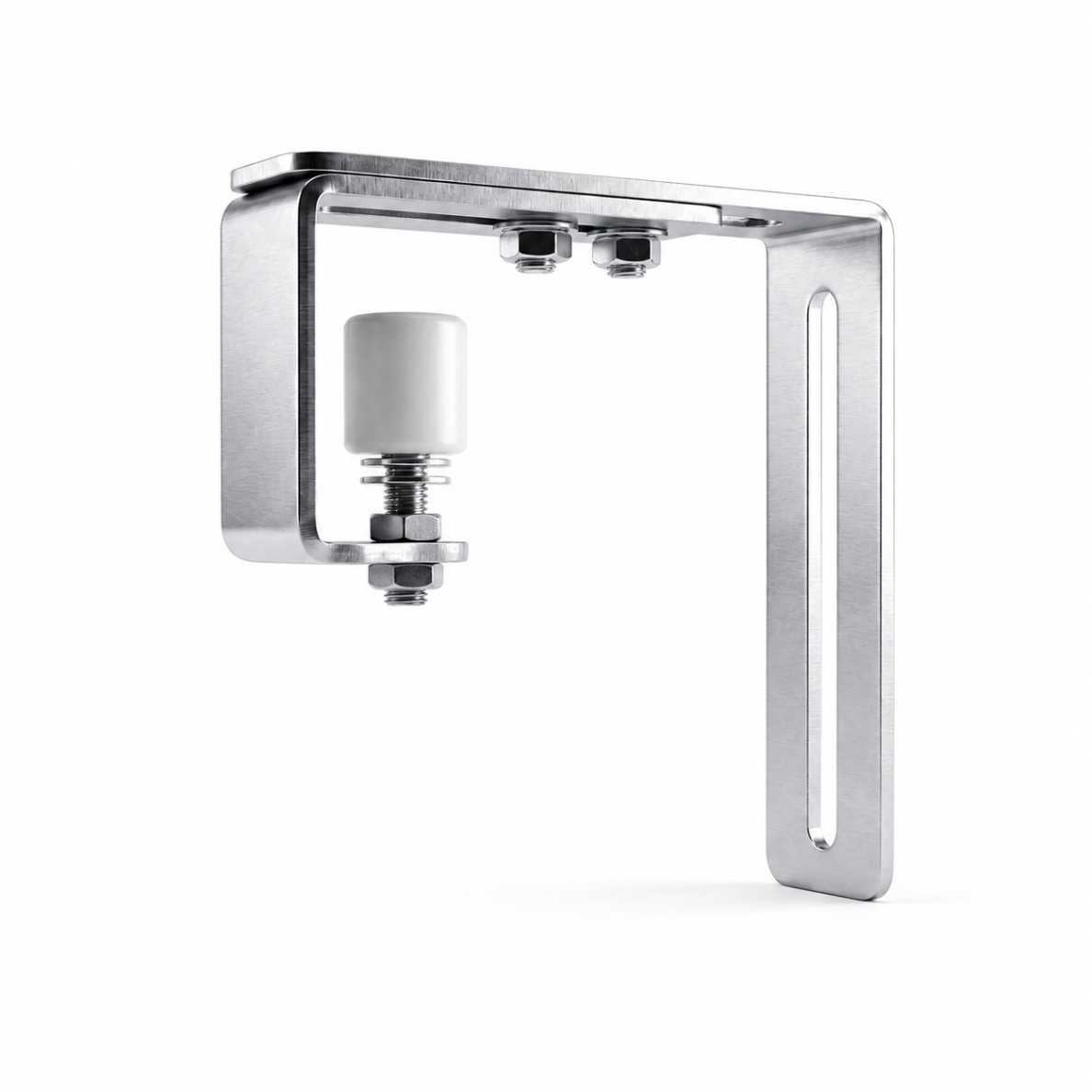

  • Stumdomų vartų kreipiamasis ratukas Ø33 mm su reguliuojamu laikikliu – 60.015 yra vartų furnitūros elementas, skirtas padėti nukreipti ir stabilizuoti judančią stumdomų vartų varčią. Reguliuojama laikiklio konstrukcija leidžia tiksliau nustatyti ratuko padėtį vartų profilio atžvilgiu, todėl gaminys gali būti naudojamas tiek montuojant naujus vartus, tiek atnaujinant esamą kreipimo sistemą.

    Šio modelio kreipiamojo ratuko skersmuo – 33 mm. Laikiklyje įrengtos pailgos tvirtinimo angos suteikia galimybę koreguoti jo padėtį montavimo metu. Tinkamai sureguliuotas ratukas padeda išlaikyti vartų judėjimo kryptį ir sumažinti nepageidaujamą šoninį laisvumą.

    Techniniai duomenys

    • Prekės kodas: 60.015
    • Gaminio tipas: kreipiamasis ratukas su reguliuojamu laikikliu
    • Ratuko skersmuo: Ø33 mm
    • Paskirtis: stumdomų vartų varčios kreipimas ir stabilizavimas
    • Laikiklis: reguliuojamas
    • Tvirtinimo angos: pailgos, skirtos padėčiai koreguoti
    • Tvirtinimo būdas: varžtais

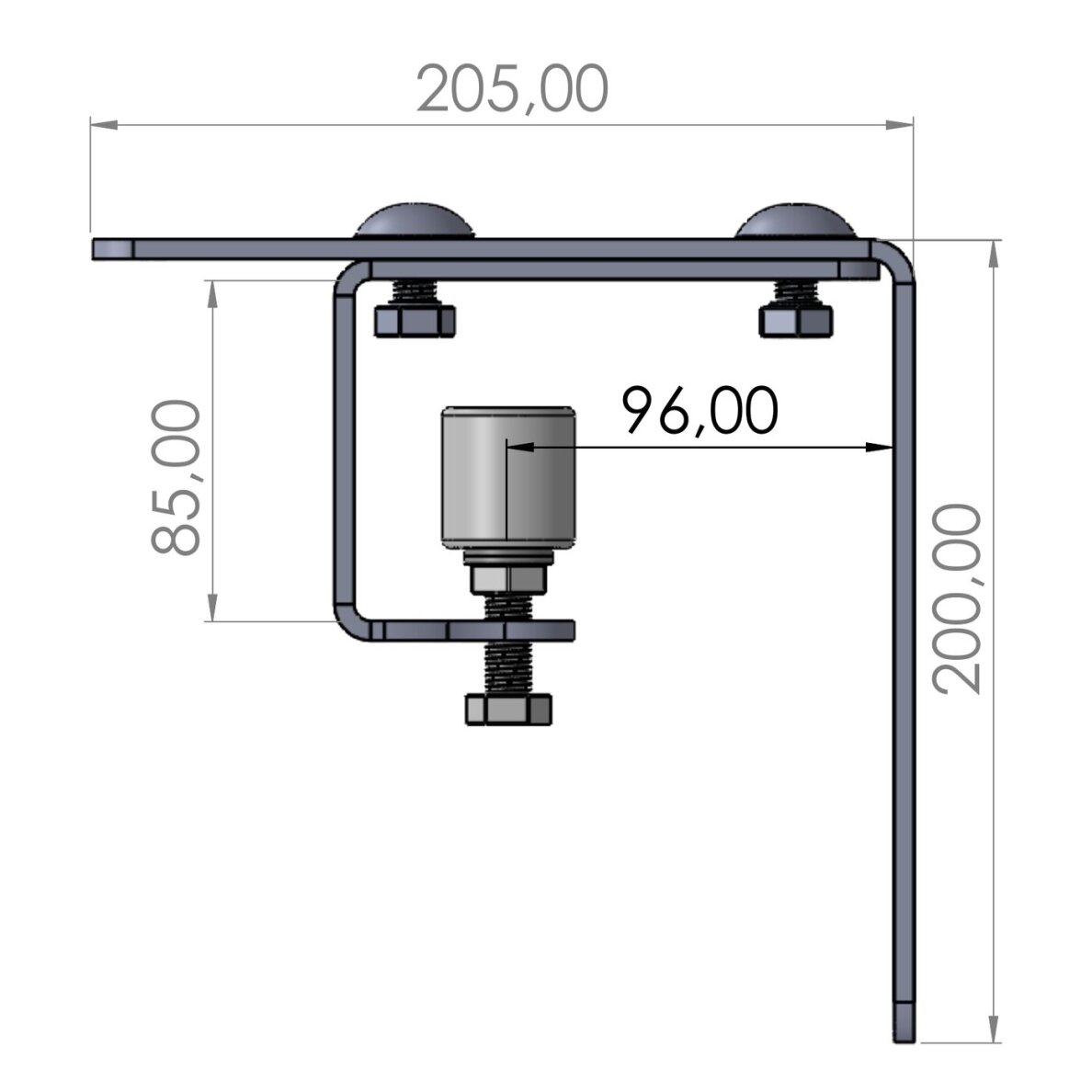

    • Nurodyti bendrieji matmenys: 274 × 205 × 200 mm
    • Dalies su ratuku aukštis: 85 mm

    Kam reikalingas stumdomų vartų kreipiamasis ratukas?

    Stumdomų vartų varčia judėdama turi išlaikyti numatytą kryptį. Kreipiamieji ratukai naudojami tam, kad padėtų kontroliuoti šoninę vartų padėtį ir sumažintų nepageidaujamą konstrukcijos judėjimą.

    60.015 kreipiamasis ratukas su laikikliu atlieka kelias svarbias funkcijas:

    • Nukreipia vartų varčią – padeda išlaikyti numatytą judėjimo trajektoriją.
    • Riboja šoninį laisvumą – tinkamai nustatytas ratukas padeda stabilizuoti vartų konstrukciją.
    • Leidžia koreguoti padėtį – reguliuojamas laikiklis palengvina tikslų ratuko nustatymą.
    • Palengvina priežiūrą – varžtinis tvirtinimas leidžia patikrinti ir prireikus koreguoti montavimo padėtį.

    Šis kreipiamasis elementas nepakeičia vartų svorį laikančių vežimėlių ar apatinio bėgio. Jo paskirtis – papildomai nukreipti vartų varčią pagal konkrečios konstrukcijos sprendimą.

    Reguliuojamas laikiklis – kuo jis naudingas?

    Vienas pagrindinių 60.015 modelio privalumų yra galimybė koreguoti kreipiamojo ratuko padėtį. Laikiklio konstrukcijoje esančios pailgos tvirtinimo angos leidžia atlikti padėties korekcijas nekeičiant viso montavimo mazgo.

    Tai naudinga, kai:

    • montuojami nauji stumdomi vartai ir reikia tiksliai nustatyti kreipimo tašką;
    • vartų profilis nėra idealiai vienoje linijoje su atramine konstrukcija;
    • po montavimo reikia sumažinti šoninį vartų laisvumą;
    • keičiamas susidėvėjęs kreipiamasis ratukas arba laikiklis;
    • atliekamas vartų kreipimo sistemos reguliavimas.

    Reguliavimas turi būti atliekamas pagal realią vartų judėjimo trajektoriją. Ratukas neturi pernelyg stipriai spausti vartų profilio arba trukdyti sklandžiam judėjimui.

    Kaip pasirinkti tinkamą kreipiamąjį ratuką?

    Renkantis kreipiamąjį ratuką svarbu įvertinti ne tik jo skersmenį, bet ir visą montavimo mazgą.

    Prieš perkant rekomenduojama patikrinti:

    • Ratuko skersmenį – šio modelio ratukas yra Ø33 mm.
    • Vartų profilio formą – ratukas turi tinkamai kontaktuoti su numatyta kreipimo vieta.
    • Montavimo vietą – turi pakakti erdvės laikikliui ir jo reguliavimui.
    • Tvirtinimo galimybes – atraminė konstrukcija turi būti tinkama patikimam varžtiniam tvirtinimui.
    • Reguliavimo poreikį – būtina įvertinti, ar laikiklio padėties koregavimo galimybių pakanka konkrečiai vartų konstrukcijai.

    Jeigu keičiamas senas kreipiamasis elementas, rekomenduojama palyginti jo matmenis, tvirtinimo vietas ir ratuko padėtį su naujuoju gaminiu.

    Kuo kreipiamasis ratukas skiriasi nuo viršutinės vartų gaudyklės?

    Nors abu elementai naudojami stumdomų vartų konstrukcijose, jų paskirtis skiriasi.

    Kreipiamasis ratukas padeda nukreipti judančią vartų varčią ir išlaikyti jos padėtį atidarymo bei uždarymo metu.

    Kreipiamojo ratuko montavimas ir reguliavimas

    60.015 kreipiamasis ratukas su laikikliu tvirtinamas prie tinkamos atraminės konstrukcijos. Montavimo padėtis parenkama taip, kad ratukas tinkamai kontaktuotų su vartų kreipiamąja dalimi ir netrukdytų vartams judėti.

    Montuojant rekomenduojama:

    • nustatyti tinkamą ratuko montavimo vietą;
    • patikrinti vartų profilio judėjimo trajektoriją;
    • įvertinti laikiklio tvirtinimo angų padėtį;
    • parinkti tinkamus varžtus ir tvirtinimo elementus;
    • pritvirtinti laikiklį, paliekant galimybę atlikti pirminį reguliavimą;
    • nustatyti ratuko padėtį pagal vartų profilį;
    • patikimai priveržti tvirtinimo elementus;
    • išbandyti visą vartų atidarymo ir uždarymo eigą.

    Jeigu vartai juda sunkiai, stringa arba ratukas pernelyg stipriai spaudžia profilį, būtina patikrinti montavimo padėtį ir reguliavimą.

    Dažniausiai užduodami klausimai

    Koks yra 60.015 kreipiamojo ratuko skersmuo?

    Šio modelio kreipiamojo ratuko skersmuo yra 33 mm.

    Ar galima reguliuoti ratuko padėtį?

    Taip. Reguliuojamas laikiklis su pailgomis tvirtinimo angomis leidžia koreguoti ratuko padėtį montavimo metu.

    Ar šis ratukas laiko vartų svorį?

    60.015 skirtas vartų kreipimui ir stabilizavimui. Pagrindinę vartų svorio apkrovą turi perimti tam skirti vartų atraminiai elementai.

    Ar gaminys tinka senų stumdomų vartų remontui?

    Jis gali būti naudojamas keičiant susidėvėjusį kreipiamąjį elementą, jeigu atitinka esamos vartų konstrukcijos matmenis ir tvirtinimo sąlygas.

    Ar kreipiamasis ratukas pakeičia viršutinę gaudyklę?

    Ne. Kreipiamasis ratukas padeda nukreipti vartus jų judėjimo metu, o viršutinė gaudyklė naudojama vartams stabilizuoti uždarymo vietoje.

    Kur įsigyti stumdomų vartų kreipiamuosius ratukus?

    Kreipiamuosius ratukus, vartų gaudykles, nukreipėjus ir kitus stumdomų vartų furnitūros elementus rasite Ginoris nukreipėjų ir gaudyklių kategorijoje.

    Stumdomų vartų kreipiamasis ratukas Ø33 mm su reguliuojamu laikikliu – 60.015 yra praktiškas sprendimas vartų kreipimo sistemai, kai reikalingas tikslus ratuko padėties nustatymas. Reguliuojamas laikiklis padeda pritaikyti kreipiamąjį elementą pagal konkrečios vartų konstrukcijos montavimo sąlygas.
