• Reguliuojamas viršutinis stumdomų vartų kreiptuvas su 4 ratukais – 60.030.01

    2485 €
    Pirk daugiau, mokėk mažiau
    3+ vnt.  – 2100 € už vnt. -15%
    Į krepšelį

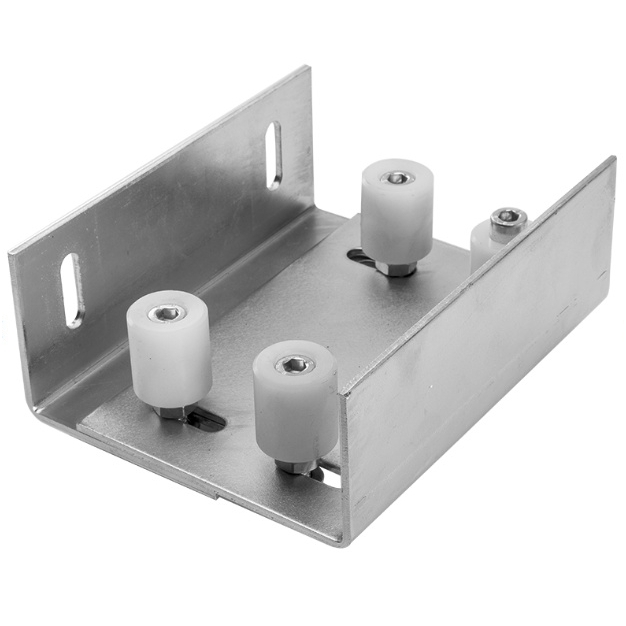

  • Reguliuojamas viršutinis stumdomų vartų kreiptuvas su 4 ratukais – 60.030.01 yra cinkuoto plieno vartų furnitūros elementas, skirtas stumdomų vartų varčios judėjimui nukreipti ir stabilizuoti. Kreiptuve sumontuoti keturi balti plastikiniai Ø32 mm ratukai, kurie prilaiko viršutinę vartų konstrukcijos dalį ir padeda išlaikyti taisyklingą judėjimo kryptį.

    Šis reguliuojamas kreiptuvas gali būti naudojamas tiek savaime laikomiems (gembiniams), tiek bėgeliniams stumdomiems vartams. Konstrukcija leidžia koreguoti ratukų padėtį ir pritaikyti kreipimo mazgą prie konkrečių vartų matmenų. Cinkuotas plieninis korpusas padeda apsaugoti metalą nuo korozijos, todėl gaminys pritaikytas naudoti lauko sąlygomis.

    Techniniai duomenys

    • Prekės kodas: 60.030.01
    • Gamintojas: PSG
    • Tipas: reguliuojamas viršutinis stumdomų vartų kreiptuvas
    • Kreipiamųjų ratukų skaičius: 4 vnt.
    • Ratukų medžiaga: plastikas (poliamidas)
    • Ratukų spalva: balta
    • Ratukų skersmuo (D): 32 mm
    • Ratukų aukštis (C): 35 mm
    • Reguliavimo matmuo A: 140–170 mm
    • Matmuo A1: 75 mm
    • Matmuo B: 200 mm
    • Matmuo B1: 140 mm
    • Aukštis H: 80 mm
    • Matmuo H1: 60 mm
    • Plieno storis S: 4 mm
    • Svoris: 2,73 kg
    • Medžiaga: plienas ir plastikiniai kreipiamieji ratukai
    • Paviršius: cinkuotas

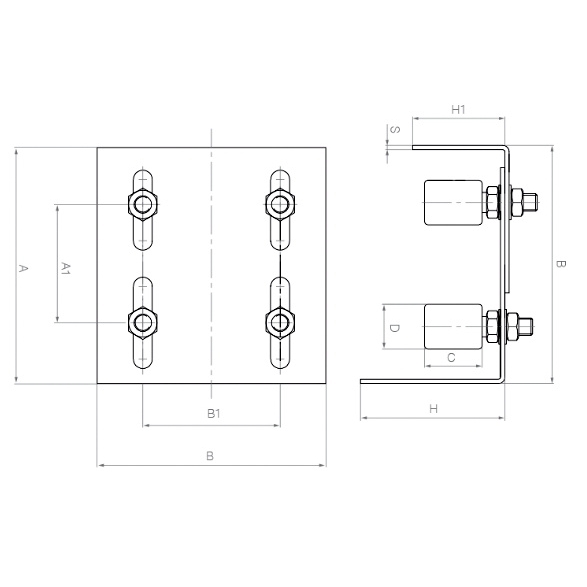

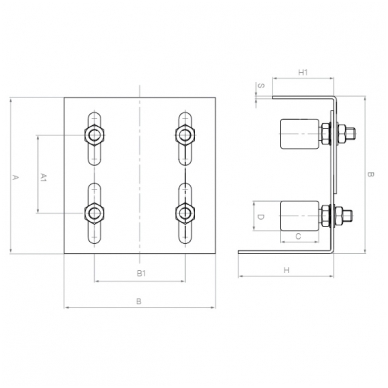

    Techniniai matmenys pateikti pagal PSG gamintojo brėžinį. Prieš montuojant rekomenduojama patikrinti jų atitiktį vartų konstrukcijai.

    Kam reikalingas viršutinis stumdomų vartų kreiptuvas?

    Viršutinis vartų kreiptuvas padeda išlaikyti stumdomų vartų varčią numatytoje judėjimo trajektorijoje. Vartams atsidarant ir užsidarant, jų viršutinė konstrukcijos dalis juda tarp kreipiamųjų ratukų, kurie riboja nepageidaujamą šoninį judėjimą.

    Tinkamai sumontuotas 60.030.01 kreiptuvas:

    • Stabilizuoja vartų varčią – padeda išlaikyti tinkamą jos padėtį judėjimo metu.
    • Riboja šoninį svyravimą – keturi kreipiamieji ratukai prilaiko vartų konstrukciją.
    • Padeda užtikrinti sklandų judėjimą – besisukantys plastikiniai ratukai sumažina slydimo trintį kontakto vietoje.
    • Leidžia reguliuoti kreipimo mazgą – ratukų padėtį galima pritaikyti pagal vartų konstrukcijos matmenis.
    • Tinka naujų vartų montavimui ir remontui – gali būti naudojamas keičiant esamą kreipimo mazgą, kai sutampa techniniai parametrai.

    Viršutinis kreiptuvas nėra skirtas pagrindiniam vartų svoriui laikyti. Vartų apkrovą perima tam skirti atraminiai vežimėliai arba kiti laikančiosios sistemos elementai.

    Keturi kreipiamieji ratukai – stabilus vartų judėjimas

    60.030.01 modelis turi keturis Ø32 mm plastikinius ratukus. Jie išdėstyti taip, kad vartų varčios viršutinė dalis galėtų judėti tarp kreipiamųjų elementų, išlaikydama numatytą kryptį.

    Keturių ratukų konstrukcija suteikia kelis privalumus:

    • vartų varčia kreipiama keliais kontaktiniais taškais;
    • padedama sumažinti nepageidaujamą šoninį vartų judėjimą;
    • plastikiniai ratukai kontaktuoja su vartų profiliu be tiesioginio metalo trynimosi į metalą;
    • ratukų padėtį galima koreguoti pagal montavimo sąlygas.

    Kreiptuvas ypač tinkamas vartams, kurių viršutinė dalis užbaigta tiesiu uždaru metaliniu profiliu, neturinčiu išsikišusių dekoratyvinių elementų ratukų judėjimo zonoje.

    Reguliuojamas 140–170 mm matmuo

    Vienas svarbiausių šio modelio techninių parametrų – reguliuojamas matmuo A nuo 140 iki 170 mm. Reguliavimas leidžia pritaikyti kreiptuvo konstrukciją prie konkretaus vartų viršutinio profilio ir numatytos montavimo padėties.

    Ratukų tvirtinimo vietose naudojamos pailgos reguliavimo angos. Konstrukcija taip pat leidžia koreguoti kreiptuvo plokščių tarpusavio padėtį.

    Prieš perkant svarbu įvertinti faktinius vartų matmenis, profilio formą ir visą kreiptuvo geometriją. Nurodytas 140–170 mm matmuo yra gamintojo techninio brėžinio parametras, todėl jį būtina vertinti kartu su kitais matmenimis.

    Kokiems stumdomiems vartams tinka 60.030.01?

    Reguliuojamas keturių ratukų kreiptuvas gali būti naudojamas:

    • Savaime laikomiems stumdomiems vartams – viršutinės vartų dalies judėjimui nukreipti.
    • Bėgeliniams stumdomiems vartams – papildomam vartų varčios stabilizavimui.
    • Gyvenamųjų namų vartams – kai konstrukcijai reikalingas keturių ratukų viršutinis kreipimo mazgas.
    • Komercinių ir pramoninių objektų vartams – jeigu kreiptuvo matmenys ir konstrukcija atitinka techninius reikalavimus.
    • Remontuojamiems stumdomiems vartams – keičiant susidėvėjusį arba netinkamai veikiantį kreipimo elementą.

    Šis kreiptuvas nėra universalus visiems vartams. Tinkamumas priklauso nuo viršutinio profilio formos, vartų geometrijos ir montavimo vietos.

    Cinkuotas plieninis laikiklis ir plastikiniai ratukai

    60.030.01 kreiptuvo metalinė konstrukcija pagaminta iš 4 mm storio plieno ir padengta cinko sluoksniu. Cinkavimas padeda apsaugoti plieną nuo korozijos, o tai svarbu lauke montuojamai vartų furnitūrai.

    Keturi balti plastikiniai ratukai skirti kontaktui su judančia vartų konstrukcija. Plastikinis kontaktinis paviršius padeda sumažinti tiesioginį metalinių dalių sąlytį ir palengvina vartų judėjimą kreipimo vietoje.

    Kaip pasirinkti tinkamą viršutinį vartų kreiptuvą?

    Prieš perkant 60.030.01 modelį rekomenduojama patikrinti:

    • Vartų viršutinio profilio matmenis – ar konstrukcija atitinka kreiptuvo reguliavimo galimybes.
    • Profilio formą – ratukų judėjimo vietoje neturi būti kliudančių išsikišimų.
    • Ratukų skaičių ir išdėstymą – šis modelis turi keturis kreipiamuosius ratukus.
    • Montavimo vietą – turi pakakti erdvės kreiptuvui pritvirtinti ir sureguliuoti.
    • Tvirtinimo pagrindą – atraminė konstrukcija turi būti tinkama patikimam varžtiniam tvirtinimui.
    • Reguliavimo matmenį – A parametras yra 140–170 mm.

    Jeigu keičiamas senas kreiptuvas, verta palyginti jo tvirtinimo angas, bendruosius matmenis ir ratukų padėtį su naujuoju gaminiu.

    Montavimas ir ratukų reguliavimas

    Reguliuojamas viršutinis kreiptuvas 60.030.01 tvirtinamas prie tinkamos atraminės konstrukcijos taip, kad vartų viršutinė dalis galėtų laisvai judėti tarp keturių ratukų.

    Montuojant rekomenduojama:

    • nustatyti tinkamą kreiptuvo montavimo vietą;
    • patikrinti vartų varčios judėjimo trajektoriją;
    • įvertinti tvirtinimo plokštės ir atraminės konstrukcijos matmenis;
    • parinkti tinkamus varžtus ir kitus tvirtinimo elementus;
    • pritvirtinti kreiptuvą, paliekant galimybę atlikti pirminį reguliavimą;
    • sureguliuoti ratukų padėtį pagal vartų viršutinį profilį;
    • patikrinti, ar visi ratukai gali laisvai suktis;
    • užfiksuoti reguliuojamus elementus ir patikimai priveržti tvirtinimus;
    • išbandyti visą vartų atidarymo ir uždarymo eigą.

    Svarbu: ratukai turi tinkamai kreipti vartų varčią, tačiau neturi jos pernelyg stipriai spausti. Netinkamas reguliavimas gali padidinti trintį, triukšmą ir apsunkinti vartų judėjimą.

    Kiti stumdomų vartų kreipiamieji elementai

    Skirtingoms vartų konstrukcijoms naudojami įvairių tipų kreipiamieji ratukai ir reguliuojami kreiptuvai. Jei reikalingas kitos konstrukcijos elementas, galite peržiūrėti 60.015 kreipiamąjį ratuką su reguliuojamu laikikliu.

    Visą susijusių gaminių asortimentą rasite Ginoris vartų nukreipėjų ir kreiptuvų kategorijoje. Renkantis svarbu palyginti kreipiamųjų ratukų skaičių, konstrukcijos matmenis ir reguliavimo galimybes.

    Dažniausiai užduodami klausimai

    Kiek ratukų turi 60.030.01 kreiptuvas?

    Šis reguliuojamas viršutinis stumdomų vartų kreiptuvas turi keturis baltus plastikinius ratukus, kurių skersmuo yra 32 mm.

    Ar galima reguliuoti ratukų padėtį?

    Taip. Ratukų tvirtinimo vietose yra pailgos reguliavimo angos, o kreiptuvo konstrukcija leidžia koreguoti kreipimo mazgo padėtį.

    Ar šis kreiptuvas tinka gembiniams stumdomiems vartams?

    Taip, jis gali būti naudojamas savaime laikomiems (gembiniams) stumdomiems vartams, jeigu atitinka vartų viršutinio profilio matmenis ir montavimo sąlygas.

    Ar 60.030.01 kreiptuvas yra cinkuotas?

    Taip. Metalinė kreiptuvo konstrukcija yra cinkuota, todėl plienas turi papildomą apsaugą nuo korozijos.

    Ar kreiptuvas laiko vartų svorį?

    Ne. Šio gaminio paskirtis – nukreipti ir stabilizuoti vartų varčią. Pagrindinį vartų svorį turi laikyti tam skirti atraminiai elementai.

    Ar galima naudoti kreiptuvą remontuojant senus vartus?

    Taip, jeigu jo techniniai matmenys, tvirtinimo būdas ir reguliavimo galimybės atitinka esamą vartų konstrukciją.

    Kur įsigyti keturių ratukų stumdomų vartų kreiptuvą?

    Reguliuojamą viršutinį stumdomų vartų kreiptuvą 60.030.01 su keturiais ratukais galite įsigyti Ginoris elektroninėje parduotuvėje.

    Šis cinkuoto plieno kreiptuvas su keturiais Ø32 mm plastikiniais ratukais skirtas stumdomų vartų varčios judėjimui stabilizuoti. Reguliuojama konstrukcija leidžia pritaikyti kreipimo mazgą pagal konkrečių vartų matmenis ir montavimo sąlygas.
