• Reguliuojamas viršutinis stumdomų vartų kreiptuvas – 60.031

    1950 €
    Pirk daugiau, mokėk mažiau
    3+ vnt.  – 1650 € už vnt. -15%
    Į krepšelį

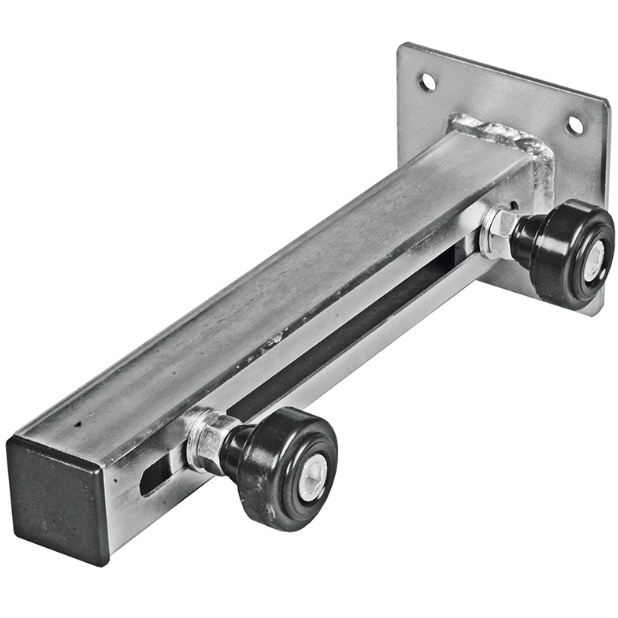

  • Reguliuojamas viršutinis stumdomų vartų kreiptuvas 60.031 su 2 ratukais – cinkuoto plieno vartų furnitūros elementas, skirtas stumdomų vartų varčiai nukreipti ir stabilizuoti judėjimo metu. Kreiptuve sumontuoti du juodi plastikiniai Ø42 mm ratukai, tarp kurių juda viršutinė vartų konstrukcijos dalis.

    Šio modelio bendras ilgis yra 310 mm, o reguliuojama konstrukcija leidžia pritaikyti ratukų padėtį pagal konkrečių vartų montavimo sąlygas. Kreiptuvas gali būti naudojamas tiek savaime laikomiems (gembiniams), tiek bėgeliniams stumdomiems vartams, jeigu atitinka jų konstrukciją.

    Techniniai duomenys

    • Prekės kodas: 60.031
    • Tipas: reguliuojamas viršutinis stumdomų vartų kreiptuvas
    • Kreipiamųjų ratukų skaičius: 2 vnt.
    • Ratukų medžiaga: plastikas
    • Ratukų spalva: juoda
    • Ratuko skersmuo (D): 42 mm
    • Ratuko aukštis (C): 50 mm
    • Bendras ilgis (L): 310 mm
    • Reguliavimo matmuo (L1): 0–195 mm
    • Tvirtinimo plokštės matmenys (A × B): 100 × 100 mm
    • Plieno storis (S): 4 mm
    • Svoris: 1,21 kg
    • Metalinės konstrukcijos paviršius: cinkuotas
    • Tvirtinimas: varžtais prie tinkamos atraminės konstrukcijos

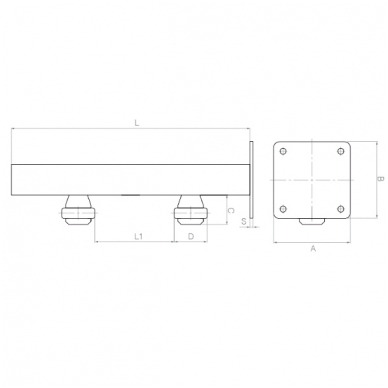

    Reguliavimo matmuo L1 nurodytas pagal techninį brėžinį. Tai nėra tiesioginis atstumas tarp ratukų, todėl prieš montuojant būtina įvertinti visą kreiptuvo geometriją.

    Kam reikalingas viršutinis stumdomų vartų kreiptuvas?

    Viršutinis kreiptuvas yra stumdomų vartų judėjimo sistemos elementas, padedantis išlaikyti vartų varčią numatytoje trajektorijoje. Vartams judant, kreipiamieji ratukai kontaktuoja su viršutiniu vartų profiliu ir riboja nepageidaujamą šoninį judėjimą.

    Tinkamai parinktas ir sumontuotas 60.031 kreiptuvas:

    • Stabilizuoja vartų varčią – padeda išlaikyti jos vertikalią padėtį.
    • Riboja šoninį svyravimą – sumažina nepageidaujamą vartų judėjimą į šonus.
    • Padeda užtikrinti sklandų judėjimą – besisukantys plastikiniai ratukai nukreipia vartų profilį.
    • Leidžia koreguoti kreipimo padėtį – reguliuojama konstrukcija suteikia daugiau montavimo galimybių.
    • Tinka vartų remontui – gali būti naudojamas keičiant esamą kreipimo elementą, kai sutampa techniniai parametrai.

    Viršutinis kreiptuvas nėra pagrindinis vartų svorį laikantis elementas. Vartų apkrovą perima tam skirti atraminiai vežimėliai arba kitos laikančiosios sistemos dalys.

    Du juodi Ø42 mm kreipiamieji ratukai

    60.031 kreiptuve naudojami du juodi plastikiniai ratukai, kurių skersmuo – 42 mm, o aukštis – 50 mm. Jie sumontuoti taip, kad vartų viršutinė konstrukcijos dalis galėtų judėti tarp ratukų.

    Plastikiniai ratukai padeda sumažinti tiesioginį metalinių elementų kontaktą. Tinkamai sureguliuoti jie prilaiko vartų profilį ir leidžia jam judėti numatyta kryptimi.

    Šis kreiptuvas labiausiai tinka vartų konstrukcijoms, kurių viršutinė dalis užbaigta tiesiu uždaru metaliniu profiliu be ratukų judėjimui trukdančių išsikišimų ar dekoratyvinių elementų.

    Reguliuojamas kreiptuvas – kuo naudinga 310 mm konstrukcija?

    60.031 modelio bendras ilgis yra 310 mm. Pailga metalinė konstrukcija leidžia išdėstyti kreipiamuosius ratukus atokiau nuo tvirtinimo plokštės ir pritaikyti jų padėtį pagal vartų montavimo vietą.

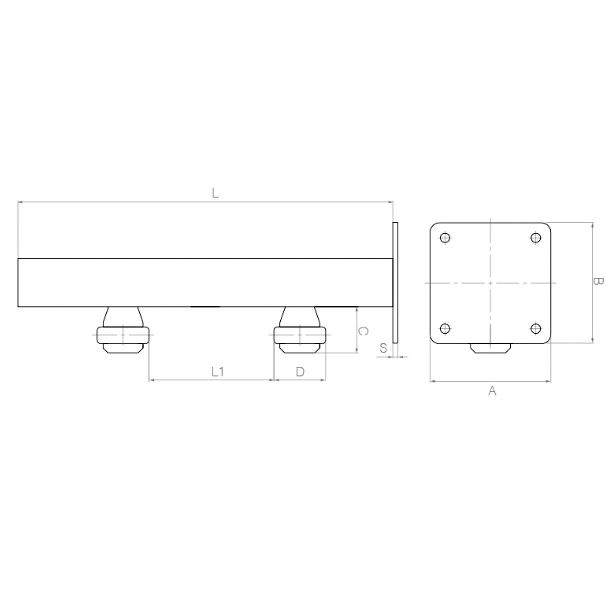

    Techniniame brėžinyje nurodytas L1 reguliavimo matmuo nuo 0 iki 195 mm. Tai suteikia galimybę koreguoti kreipimo mazgo padėtį, atsižvelgiant į atraminio stulpo, sienos ir vartų varčios išdėstymą.

    Reguliavimas naudingas, kai:

    • vartų varčia yra nutolusi nuo atraminio stulpo;
    • montuojant reikia tiksliai nustatyti ratukų kontaktą su vartų profiliu;
    • atnaujinama esama vartų kreipimo sistema;
    • reikia kompensuoti nedidelius montavimo padėties skirtumus;
    • norima sumažinti nepageidaujamą šoninį vartų judėjimą.

    Reguliavimo galimybės turi būti vertinamos kartu su visais techniniais matmenimis ir vartų konstrukcijos forma.

    Cinkuoto plieno konstrukcija ir tvirtinimo plokštė

    Viršutinio kreiptuvo metalinė konstrukcija pagaminta iš 4 mm storio plieno ir padengta cinko sluoksniu. Cinkuotas paviršius padeda apsaugoti plieną nuo korozijos lauko sąlygomis.

    Kreiptuvas turi 100 × 100 mm tvirtinimo plokštę, skirtą pritvirtinti gaminį prie tinkamos atraminės konstrukcijos. Tvirtinimo elementai parenkami pagal pagrindo medžiagą ir montavimo sąlygas.

    Patikimas tvirtinimas svarbus tam, kad kreiptuvas išlaikytų nustatytą padėtį vartams judant.

    Kokiems vartams tinka 60.031 kreiptuvas?

    Reguliuojamas dviejų ratukų kreiptuvas gali būti naudojamas:

    • Savaime laikomiems stumdomiems vartams – viršutinės vartų varčios dalies kreipimui.
    • Bėgeliniams stumdomiems vartams – papildomam šoninės padėties stabilizavimui.
    • Gyvenamųjų namų vartams – kai konstrukcijai tinkamas dviejų ratukų kreipimo mazgas.
    • Komercinių objektų vartams – jeigu atitinka konkrečios sistemos matmenis ir montavimo reikalavimus.
    • Remontuojamiems vartams – keičiant susidėvėjusį ar netinkamai veikiantį kreiptuvą.

    Prieš pasirenkant būtina įvertinti vartų profilio matmenis, montavimo vietą, ratukų padėtį ir visą kreiptuvo konstrukciją.

    Kaip pasirinkti tinkamą stumdomų vartų kreiptuvą?

    Renkantis viršutinį kreiptuvą rekomenduojama patikrinti:

    • Vartų viršutinio profilio formą – ar ratukai galės laisvai judėti išilgai profilio.
    • Ratukų matmenis – šio modelio ratukai yra Ø42 × 50 mm.
    • Montavimo atstumą – ar 310 mm konstrukcija ir L1 reguliavimas atitinka poreikį.
    • Tvirtinimo vietą – ar pakanka vietos 100 × 100 mm plokštei.
    • Vartų judėjimo trajektoriją – ar profilis visoje eigoje judės be kliūčių.
    • Esamos sistemos matmenis – ypač jei keičiamas senas kreiptuvas.

    Tinkamas kreiptuvas turi stabilizuoti vartų varčią, tačiau neturi sukelti pernelyg didelės trinties ar spaudimo vartų profiliui.

    Viršutinio kreiptuvo montavimas ir reguliavimas

    60.031 kreiptuvas montuojamas prie tinkamos atraminės konstrukcijos, pavyzdžiui, vartų stulpo arba sienos. Montavimo vieta parenkama pagal vartų viršutinio profilio padėtį ir judėjimo trajektoriją.

    Montavimo metu rekomenduojama:

    • išmatuoti atstumą tarp atraminės konstrukcijos ir vartų profilio;
    • patikrinti tvirtinimo plokštės montavimo galimybes;
    • parinkti tinkamus varžtus ir kitus tvirtinimo elementus;
    • pritvirtinti kreiptuvą, paliekant galimybę atlikti pirminį reguliavimą;
    • nustatyti kreipiamųjų ratukų padėtį pagal vartų profilį;
    • patikrinti, ar abu ratukai gali laisvai suktis;
    • užfiksuoti reguliuojamas dalis ir priveržti tvirtinimus;
    • išbandyti visą vartų atidarymo ir uždarymo eigą.

    Svarbu: ratukai turi kreipti vartų varčią be pernelyg didelio spaudimo. Jei vartai stringa arba juda sunkiai, būtina patikrinti kreiptuvo padėtį ir reguliavimą.

    Kiti stumdomų vartų kreipiamieji elementai

    Jeigu reikalingas kitokios konstrukcijos viršutinis kreiptuvas, verta palyginti kitus Ginoris asortimento gaminius:

    Visą šios grupės asortimentą rasite Ginoris vartų nukreipėjų ir kreiptuvų kategorijoje.

    Dažniausiai užduodami klausimai

    Kiek ratukų turi 60.031 kreiptuvas?

    Šis modelis turi du juodus plastikinius kreipiamuosius ratukus, kurių skersmuo yra 42 mm, o aukštis – 50 mm.

    Ar galima reguliuoti kreiptuvo padėtį?

    Taip. 60.031 turi reguliuojamą konstrukciją. Techniniame brėžinyje nurodytas L1 reguliavimo matmuo nuo 0 iki 195 mm.

    Koks yra bendras 60.031 kreiptuvo ilgis?

    Bendras kreiptuvo ilgis yra 310 mm.

    Ar šis kreiptuvas tinka savaime laikomiems vartams?

    Taip, jis gali būti naudojamas savaime laikomų stumdomų vartų viršutinei daliai nukreipti, jeigu atitinka konstrukcijos matmenis ir montavimo sąlygas.

    Ar kreiptuvas gali būti montuojamas lauke?

    Taip. Metalinė konstrukcija yra cinkuota, todėl turi papildomą apsaugą nuo korozijos. Vis dėlto būtina užtikrinti tinkamą montavimą ir periodiškai tikrinti gaminio būklę.

    Ar šis kreiptuvas laiko vartų svorį?

    Ne. Jo paskirtis – nukreipti ir stabilizuoti vartų varčią. Pagrindinę vartų apkrovą turi perimti tam skirti atraminiai elementai.

    Kur įsigyti reguliuojamą viršutinį vartų kreiptuvą?

    Reguliuojamą viršutinį stumdomų vartų kreiptuvą 60.031 su dviem juodais ratukais galite įsigyti Ginoris elektroninėje parduotuvėje.

    Šis 310 mm ilgio cinkuoto plieno kreiptuvas su dviem Ø42 mm plastikiniais ratukais ir reguliuojama konstrukcija skirtas padėti stabilizuoti stumdomų vartų varčią judėjimo metu. Prieš perkant rekomenduojama palyginti jo techninius matmenis su konkrečia vartų konstrukcija.
