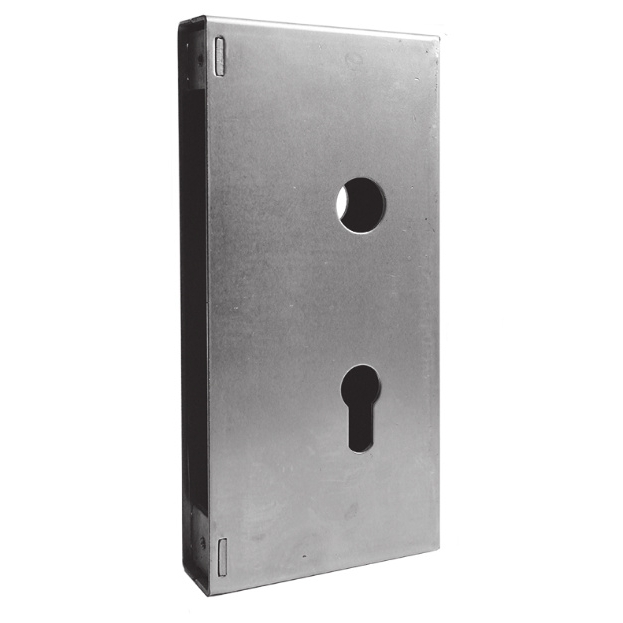

• Kablinės spynos montavimo korpusas 63.202

  • Montavimo korpusas 63.202 skirtas kablinei spynai 63.200 montuoti stumdomų vartų arba vartelių varčioje. Jį rinkitės, kai vartų rėme numatyta vieta atskiram spynos korpusui. Kablinė spyna 63.200 užsakoma atskirai.

    Korpuso aukštis – 215 mm, o kiti išoriniai matmenys – 100 × 30 mm. Atstumas tarp rankenos ašies ir cilindro centrų yra 72 mm. Keičiant esamą korpusą verta palyginti ir jo išorinius matmenis, ir angų išdėstymą, kad būtų galima panaudoti vartų varčioje jau paruoštas angas.

    Prekės duomenys

    Prekės kodas 63.202
    Prekės tipas Kablinės spynos montavimo korpusas
    Suderinama spyna 63.200, 60/72 mm

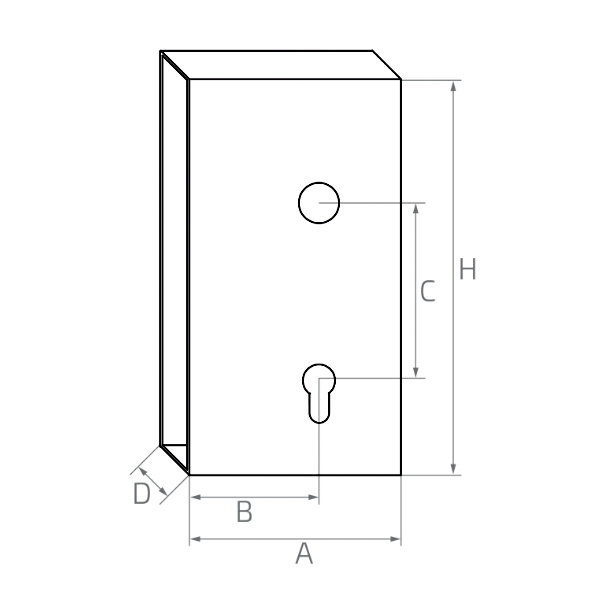

    Korpuso aukštis (H) 215 mm
    Matmuo A pagal brėžinį 100 mm
    Matmuo B pagal brėžinį 65 mm
    Matmuo D pagal brėžinį 30 mm
    Atstumas tarp rankenos ir cilindro centrų (C) 72 mm
    Svoris 0,5 kg
