• Reguliuojamas vartų vyris M12 su plokštele 75×37×2,5 mm, 61.328

    670 €
    Pirk daugiau, mokėk mažiau
    10+ vnt.  – 560 € už vnt. -16%
    Į krepšelį
  • Reguliuojamas vartų vyris M12 su 75×37×2,5 mm plokštele – 61.328

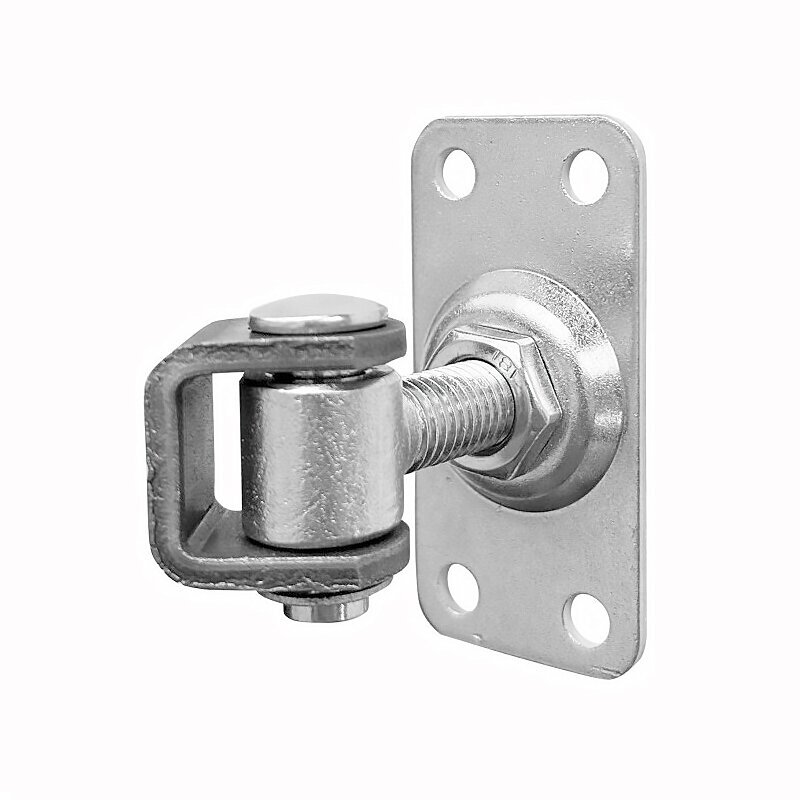

    Reguliuojamas vartų vyris M12, 61.328 – plieninis vartų furnitūros elementas, skirtas lengvų metalinių vartelių ir suderinamų varstomų konstrukcijų montavimui. Vyris turi 75×37×2,5 mm stačiakampę tvirtinimo plokštelę su keturiomis Ø7 mm angomis ir M12 srieginį reguliavimo mechanizmą.

    Šis modelis leidžia mechaniškai pritvirtinti vyrio plokštelę prie tinkamo atraminio pagrindo, o srieginis mechanizmas padeda koreguoti vartelių varčios padėtį stulpo atžvilgiu. Tokia konstrukcija naudinga tiek montuojant naujus vartelius, tiek keičiant panašaus tipo esamą vyrį.

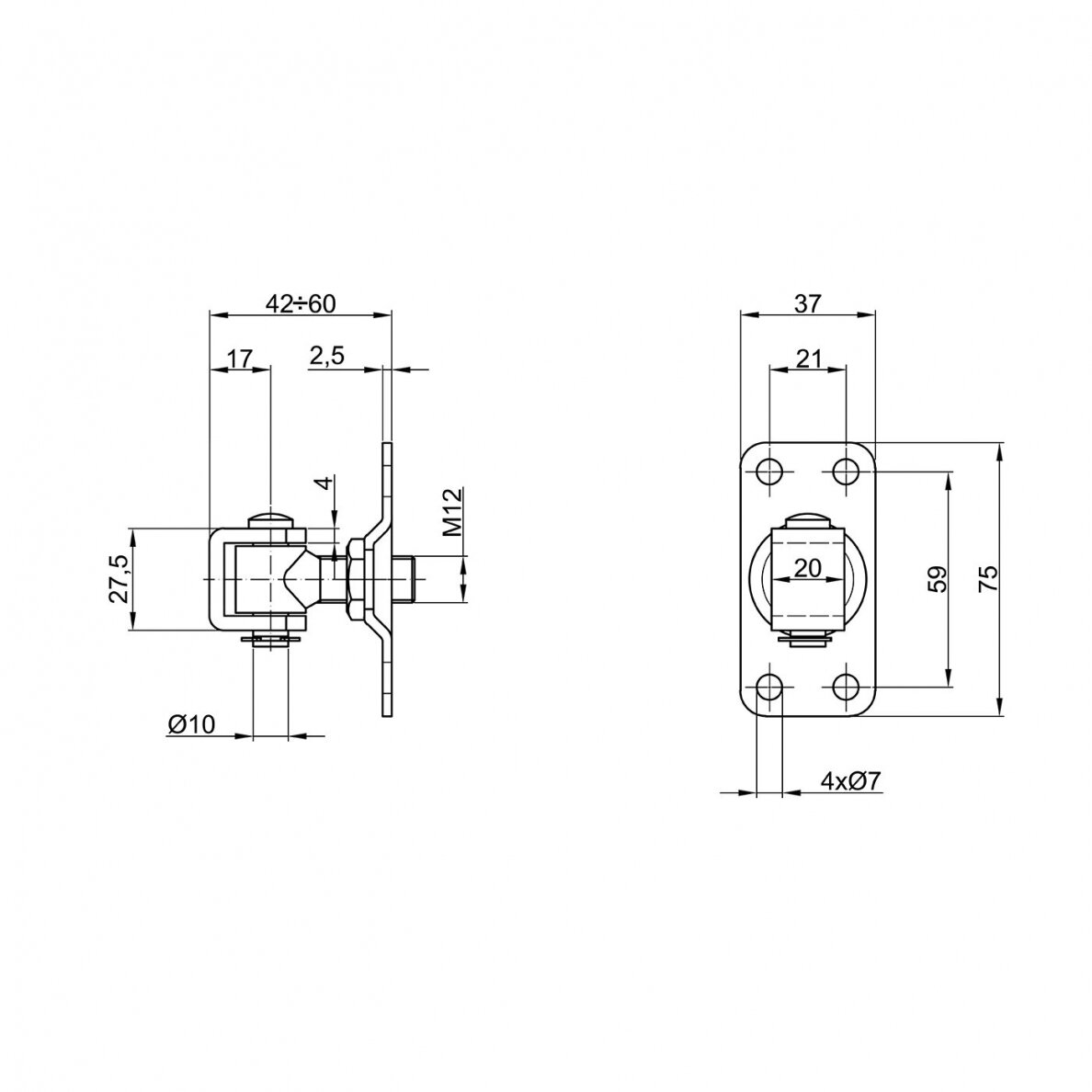

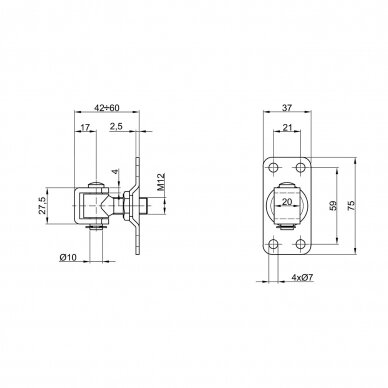

    Techniniame brėžinyje nurodytas reguliuojamas konstrukcinis atstumas L = 42–60 mm. Šių ribų nereikėtų painioti su bendra srieginio mechanizmo reguliavimo eiga.

    Reguliuojamo vartų vyrio 61.328 techniniai duomenys

    Parametras Reikšmė
    Prekės kodas 61.328
    Gaminio tipas Reguliuojamas vartų vyris su prisukama plokštele
    Sriegis M M12
    Plokštelės matmenys 75×37×2,5 mm
    Matmuo A 37 mm
    Matmuo A1 21 mm
    Matmuo B 27,5 mm
    Matmuo C 75 mm
    Matmuo C1 59 mm
    Matmuo G 40 mm
    Matmuo L 42–60 mm
    Tvirtinimo angos 4 × Ø7 mm
    Medžiaga Plienas
    Paviršiaus apsauga Cinkuotas


    Raidiniai matmenys atitinka techninio brėžinio žymėjimą. L = 42–60 mm nurodo konstrukcinio atstumo ribas. Patvirtinta leistina apkrova šiam modeliui nepateikta.

    Pagrindiniai reguliuojamo vyrio M12 privalumai

    • M12 srieginis reguliavimas – padeda koreguoti vartelių varčios padėtį.
    • 75×37×2,5 mm plokštelė – kompaktiška tvirtinimo konstrukcija.
    • Keturios Ø7 mm angos – mechaniniam tvirtinimui prie tinkamai paruošto pagrindo.
    • Reguliuojamas atstumas L = 42–60 mm – leidžia pritaikyti vyrio geometriją numatytam montavimui.
    • Cinkuotas plienas – papildomai paviršiaus apsaugai nuo korozijos.
    • Galimybė reguliuoti po montavimo – naudinga derinant vartelių tarpus ir užsidarymą.

    Kur naudojamas reguliuojamas vartų vyris 61.328?

    Modelis 61.328 skirtas lengviems metaliniams varteliams ir kitoms suderinamoms varstomoms konstrukcijoms. Jis gali būti naudojamas kiemo varteliams, tvorų varteliams ir panašiems gaminiams, kuriuose reikalingas reguliuojamas pakabinimo mazgas.

    Prisukama tvirtinimo plokštelė yra praktiška, kai atraminėje konstrukcijoje numatytas mechaninis vyrio tvirtinimas. Tai leidžia montuoti vyrį nepriverinant pačios plokštelės prie stulpo.

    Vis dėlto būtina įvertinti pagrindo medžiagą ir standumą. Plonasieniai metaliniai profiliai gali reikalauti papildomo sutvirtinimo, kad tvirtinimo elementai patikimai perduotų vartelių apkrovas.

    Keičiant seną vyrį svarbu patikrinti ne tik M12 sriegį, bet ir plokštelės matmenis, angų išdėstymą bei sukimosi ašies padėtį.

    Kaip veikia M12 srieginis reguliavimo mechanizmas?

    Vyrio konstrukcijoje naudojamas M12 srieginis elementas, leidžiantis keisti vartelių varčios padėtį atraminio stulpo atžvilgiu.

    Ši funkcija naudinga, kai po montavimo reikia suvienodinti tarpus tarp vartelių ir stulpo, suderinti spynos veikimą arba pakoreguoti varčios išdėstymą.

    Pagal techninį brėžinį matmuo L gali būti 42–60 mm. Tai konkretaus konstrukcinio atstumo ribos. Skirtumas tarp kraštinių reikšmių yra 18 mm, tačiau jo nereikia painioti su visu srieginio strypo ilgiu.

    Reguliavimo metu būtina užtikrinti pakankamą srieginio sujungimo įsukimą ir patikimą reguliavimo elementų fiksavimą.

    Keturios tvirtinimo angos ir plokštelės konstrukcija

    Stačiakampėje 75×37 mm plokštelėje įrengtos keturios Ø7 mm montavimo angos. Toks tvirtinimo išdėstymas leidžia pritvirtinti vyrį keturiuose taškuose.

    Plokštelės storis yra 2,5 mm. Šį matmenį svarbu įvertinti renkantis tvirtinimo elementus ir planuojant montavimo vietą.

    Keturių taškų tvirtinimas savaime negarantuoja tam tikros leistinos apkrovos. Sujungimo patikimumas priklauso nuo naudojamų varžtų, atraminio profilio sienelės storio, medžiagos ir montavimo kokybės.

    Jeigu tvirtinimo vieta nėra pakankamai standi, būtina įvertinti papildomų sutvirtinimo elementų poreikį.

    Reguliuojamo vyrio 61.328 montavimas

    Prieš montuojant patikrinkite vartelių varčios masę, plotį, aukštį ir atraminio stulpo konstrukciją. Įsitikinkite, kad pasirinkto vyrio geometrija tinkama konkrečiai montavimo vietai.

    Pagal techninį brėžinį pažymėkite tvirtinimo angas. Tvirtinimo elementus parinkite pagal pagrindo medžiagą ir numatomas apkrovas.

    Viršutinį ir apatinį vyrius montuokite taip, kad jų sukimosi ašys sutaptų. Netikslus išdėstymas gali sukelti vartelių strigimą, papildomą trintį ir netolygų apkrovos pasiskirstymą.

    Montavimo metu vartelių varčią būtina saugiai prilaikyti. Negalima palikti jos ant nepakankamai pritvirtinto ar neužfiksuoto vyrio.

    Prieš galutinai užveržiant tvirtinimo elementus patikrinkite vartelių padėtį, tarpus ir judėjimą.

    Baigus montavimą įsitikinkite, kad varčia sklandžiai atsidaro ir užsidaro, o visi tvirtinimo bei reguliavimo elementai yra patikimai užfiksuoti.

    Kaip pasirinkti tinkamą vartelių vyrio apkrovą?

    Parenkant vartelių vyrius svarbu įvertinti ne tik varčios svorį, bet ir jos plotį, aukštį, atraminio stulpo standumą, vėjo poveikį bei tvirtinimo elementų laikomąją galią.

    Šiam konkrečiam modeliui 61.328 patvirtinta leistina apkrova kilogramais nepateikta. Todėl jos negalima nustatyti vien pagal M12 sriegio dydį arba perkelti iš panašių reguliuojamų vyrių.

    Prieš naudojant šį modelį konkrečiai vartelių konstrukcijai rekomenduojama patikslinti leistiną apkrovą ir įvertinti visos pakabinimo sistemos tinkamumą.

    Platesnė vartelių varčia gali sukelti didesnį lenkimo momentą net ir esant tokiai pačiai masei, todėl svarbu vertinti visą konstrukciją.

    Cinkuoto vyrio apsauga nuo korozijos

    Gaminys turi cinkuotą paviršiaus apsaugą, kuri padeda sumažinti plieno korozijos riziką. Tai aktualu varteliams, naudojamiems lauko sąlygomis.

    Montavimo metu pažeistas apsauginės dangos vietas rekomenduojama papildomai apsaugoti tinkama antikorozine priemone.

    Jeigu varteliai naudojami drėgnoje arba agresyvesnėje aplinkoje, būtina periodiškai tikrinti vyrio ir tvirtinimo elementų būklę.

    Vyrio priežiūra eksploatacijos metu

    Periodiškai patikrinkite tvirtinimo varžtų užveržimą, srieginio reguliavimo mazgo fiksavimą ir vartelių judėjimą.

    Jeigu varteliai pradeda sunkiau užsidaryti, strigti arba pasikeičia tarpai, pirmiausia nustatykite priežastį. Ne kiekvieną geometrijos pokytį galima išspręsti vien vyrio reguliavimu.

    Kartais priežastis gali būti atraminio stulpo judėjimas, vartelių rėmo deformacija arba atsilaisvinę tvirtinimo elementai.

    Reguliavimo darbus atlikite tik saugiai prilaikydami vartelių varčią ir užtikrindami patikimą mechanizmo fiksavimą.

    Kuo 61.328 skiriasi nuo kitų M12 reguliuojamų vyrių?

    Reguliuojami M12 vartų vyriai gali turėti skirtingas tvirtinimo plokšteles, angų išdėstymą ir reguliavimo geometriją.

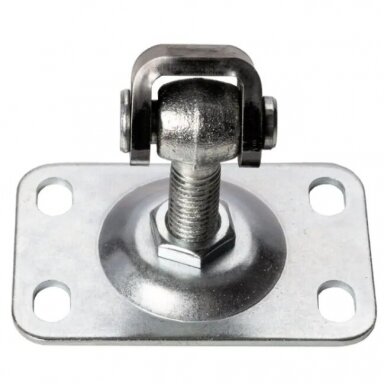

    Modelis 61.328 turi 75×37×2,5 mm plokštelę su keturiomis Ø7 mm angomis. Panašus 61.086 modelis turi platesnę 85×54×2,5 mm plokštelę.

    Kitas variantas – 61.087.12 – išsiskiria dvipusiu prisukamu tvirtinimu.

    Renkantis konkretų modelį būtina palyginti ne tik sriegio dydį, bet ir plokštelės matmenis, tvirtinimo angas bei konstrukcijos apkrovos reikalavimus.

    Dažniausiai užduodami klausimai

    Koks yra vyrio 61.328 sriegis?

    M12.

    Kokie tvirtinimo plokštelės matmenys?

    75×37×2,5 mm.

    Kiek plokštelėje yra tvirtinimo angų?

    Keturios Ø7 mm angos.

    Ar vyris reguliuojamas?

    Taip. M12 srieginis mechanizmas leidžia koreguoti vartelių varčios padėtį.

    Ką reiškia L = 42–60 mm?

    Tai techniniame brėžinyje nurodyto konstrukcinio atstumo ribos.

    Ar vyrį galima prisukti prie metalinio stulpo?

    Taip, jeigu atraminė konstrukcija ir pasirinkti tvirtinimo elementai yra tinkami numatytoms apkrovoms.

    Ar vyris cinkuotas?

    Taip, gaminys turi cinkuotą paviršiaus apsaugą.

    Kokią apkrovą atlaiko vyris 61.328?

    Patvirtinta leistina apkrova šiam konkrečiam modeliui nepateikta. Ją būtina patikslinti prieš parenkant vyrį pagal vartelių masę ir matmenis.

    Susijusios prekės ir vartų furnitūra

    Panašūs M12 modeliai: reguliuojamas vartų vyris 61.086 ir dvipusis reguliuojamas vyris 61.087.12.

    Visus variantus rasite reguliuojamų vartų vyrių kategorijoje.

    Kitų konstrukcijų vyrius rasite vyrių ir lankstų kategorijoje.

    Spynas, skląsčius, rankenas ir kitus montavimo elementus rasite vartų furnitūros kategorijoje.
