• Reguliuojamas vartų vyris M20 su plokštele 110×75×4 mm, 61.062.04

    1060 €
    Pirk daugiau, mokėk mažiau
    10+ vnt.  – 900 € už vnt. -15%
    Į krepšelį
  • Reguliuojamas vartų vyris M20 su plokštele 110×75×4 mm – 61.062.04

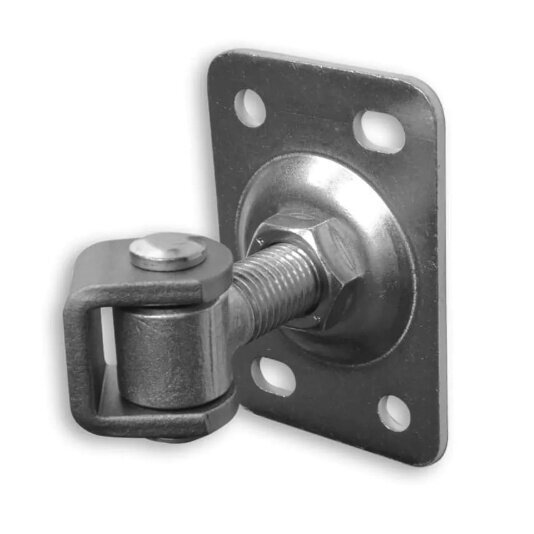

    Reguliuojamas vartų vyris M20, 61.062.04 – plieninis vyris su 110×75×4 mm stačiakampe tvirtinimo plokštele, skirtas metaliniams varstomiems vartams ir varteliams. M20 srieginė jungtis leidžia koreguoti vartų varčios padėtį atraminio stulpo atžvilgiu, todėl vyris tinka konstrukcijoms, kuriose reikalingas tikslus montavimas ir reguliavimas.

    Plokštelėje įrengtos keturios pailgos 16×10 mm montavimo angos, kurios palengvina tvirtinimo vietos suderinimą. Plokštelės storis – 4 mm, o techninio brėžinio ilgio matmuo L – 60–85 mm.

    Gaminys naudojamas kartu su tinkamai parinktais tvirtinimo elementais ir pakankamai standžia atramine konstrukcija. Vyrio auselė gali būti sujungiama su metaline vartų konstrukcija pagal konkretaus mazgo projektą.

    Techniniai duomenys

    Parametras Reikšmė
    Prekės kodas 61.062.04
    Tipas Reguliuojamas vartų vyris su plokštele
    Sriegis M20
    Plokštelės matmenys 110×75×4 mm
    Matmuo A 75 mm
    Matmuo B 40 mm
    Matmuo C 110 mm
    Matmuo D 39,5 mm
    Matmuo E 24,5 mm
    Matmuo F 4 mm
    Matmuo G 6 mm
    Matmuo H 30 mm
    Matmuo I 10,5 mm
    Matmuo J 16 mm
    Matmuo K 80 mm
    Matmuo L 60–85 mm
    Montavimo angos 4 pailgos, 16×10 mm
    Medžiaga Plienas
    Paviršiaus apsauga Cinkuotos srieginės dalys, nepadengto plieno auselė
    Svoris Apie 0,64 kg (pagal papildomą specifikaciją)
    Leistina apkrova 105 kg dviejų vyrių porai su 2 m varčia

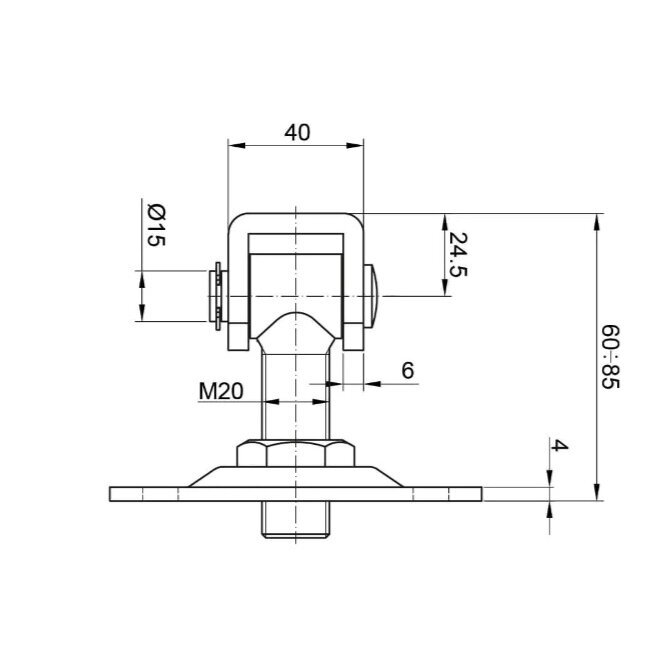

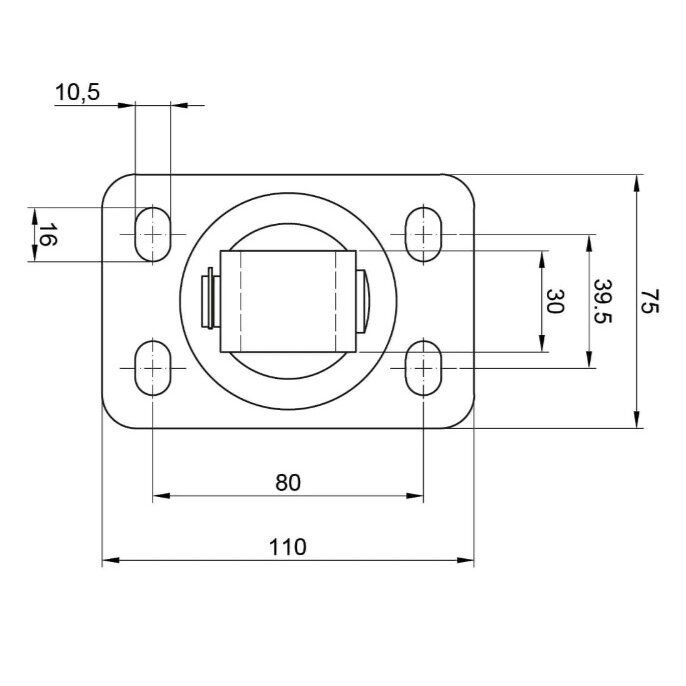

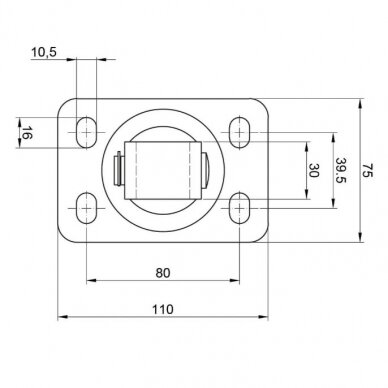

    Raidėmis pažymėti matmenys atitinka techninį brėžinį. L = 60–85 mm nėra automatiškai patvirtinta visa reguliavimo eiga.

    Pagrindinės reguliuojamo vartų vyrio savybės

    • M20 srieginis mechanizmas – vartų varčios padėčiai koreguoti.
    • 110×75×4 mm tvirtinimo plokštelė – mechaniniam montavimui prie atramos.
    • Keturios pailgos montavimo angos – tikslesniam plokštelės padėties suderinimui.
    • Plieninė konstrukcija – metaliniams varstomiems vartams ir varteliams.
    • Reguliavimas po montavimo – galimybė koreguoti varčios padėtį, laikantis srieginių jungčių saugaus naudojimo reikalavimų.

    Kur naudojamas reguliuojamas vartų vyris M20?

    Vyris 61.062.04 naudojamas varstomų kiemo vartų, metalinių vartelių ir kitų suderinamų varstomų konstrukcijų vyrių mazguose. Jis tinka tiek naujų vartų gamybai, tiek esamų vyrių keitimui, kai sutampa konstrukciniai matmenys.

    Parenkant modelį būtina patikrinti plokštelės matmenis, angų išdėstymą, sriegio dydį ir sukimosi ašies padėtį. Vien M20 sriegio nepakanka patvirtinti, kad vyris tiks konkrečiai konstrukcijai.

    Kaip veikia reguliavimo mechanizmas?

    M20 srieginė jungtis leidžia keisti vartų varčios padėtį atraminio stulpo atžvilgiu. Reguliavimas naudingas nustatant vienodus tarpus, derinant vartų užsidarymą ir tikslinant spynos ar skląsčio veikimą.

    Reguliuoti galima ir po montavimo, jeigu konstrukcija leidžia saugiai atlikti korekciją. Būtina išlaikyti pakankamą sriegio įsukimo ilgį, patikimai užfiksuoti reguliavimo veržles ir saugiai prilaikyti varčią.

    Pailgos montavimo angos – ką svarbu žinoti?

    Plokštelėje yra keturios pailgos 16×10 mm angos. Jos padeda suderinti tvirtinimo vietą su atramoje numatytomis angomis ir tiksliai nustatyti vyrių padėtį.

    Montuojant būtina parinkti tinkamus varžtus bei poveržles. Galutinai pritvirtinta plokštelė neturi slysti ar judėti veikiama vartų apkrovų.

    Montavimo rekomendacijos

    Prieš montuojant patikrinkite atraminio stulpo standumą, vartų varčios masę ir tvirtinimo paviršiaus būklę. Plokštelė turi remtis į pakankamai lygų ir tvirtą paviršių.

    Viršutinį ir apatinį vyrius išdėstykite taip, kad jų sukimosi ašys sutaptų. Netikslus išdėstymas gali apsunkinti vartų judėjimą ir padidinti apkrovas vyriams.

    Jeigu auselė privirinama prie metalinės vartų konstrukcijos, suvirinimo darbus turi atlikti kvalifikuotas specialistas. Po suvirinimo nepadengtus plieninius paviršius būtina apsaugoti nuo korozijos.

    Baigus montuoti patikrinkite tvirtinimo elementus, reguliavimo veržlių fiksavimą ir sklandų vartų atidarymą bei uždarymą.

    Kokią apkrovą atlaiko vyris 61.062.04?

    Tiksli gamintojo patvirtinta šio modelio apkrova šiuo metu nepatikslinta. Kitiems panašios paskirties M20 vyriams nurodoma iki 105 kg apkrova dviejų vyrių porai su 2 m ilgio varčia, tačiau ši reikšmė negali būti automatiškai priskirta modeliui 61.062.04.

    Prieš naudojant vyrį apkrovą laikančioje konstrukcijoje būtina patvirtinti konkretaus modelio leistiną apkrovą. Vertinant tinkamumą reikia atsižvelgti į vartų masę, plotį, aukštį, vėjo poveikį, atramos standumą ir tvirtinimo elementus.

    61.062.04 ir 61.062.03 – kuo skiriasi?

    Parametras 61.062.04 61.062.03
    Sriegis M20 M20
    Plokštelė 110×75×4 mm 120×75×4 mm
    Montavimo angos 16×10 mm 10,5×19,5 mm
    Matmuo L 60–85 mm 60–85 mm

    Nors abiejų modelių sriegis vienodas, skiriasi plokštelės ilgis ir montavimo angų geometrija. Todėl prieš keičiant vieną modelį kitu būtina patikrinti jų suderinamumą.

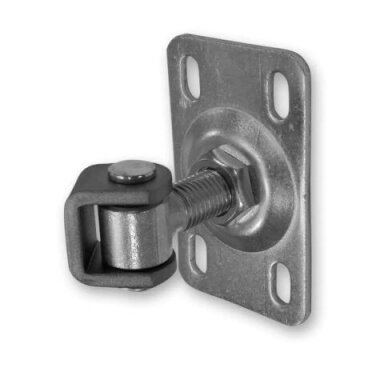

    Alternatyvus modelis: reguliuojamas vartų vyris M20 su 120×75×4 mm plokštele, 61.062.03.

    Dažniausiai užduodami klausimai

    Koks yra vyrio sriegis?

    Modelis 61.062.04 turi M20 sriegį.

    Kokie plokštelės matmenys?

    110×75×4 mm.

    Kiek montavimo angų yra plokštelėje?

    Keturios pailgos 16×10 mm angos.

    Koks matmuo L?

    Pagal techninį katalogą L = 60–85 mm.

    Ar galima reguliuoti vyrį po montavimo?

    Taip, naudojant M20 srieginę jungtį ir laikantis saugaus reguliavimo reikalavimų.

    Kokią apkrovą atlaiko šis vyris?

    Tiksli 61.062.04 modelio leistina apkrova turi būti patvirtinta atskirai. Kitų M20 modelių 105 kg poros apkrovos negalima automatiškai taikyti šiam gaminiui.

    Ar vyris tinkamas lauko vartams?

    Taip, tačiau nepadengtus plieninius paviršius ir suvirinimo vietas būtina apsaugoti nuo korozijos.

    Susijusios prekės

    Kitas M20 modelis: reguliuojamas vyris M20 su 120×75×4 mm plokštele, 61.062.03.

    Visus modelius rasite reguliuojamų vartų vyrių kategorijoje.

    Kitus montavimo elementus rasite vartų furnitūros kategorijoje.
