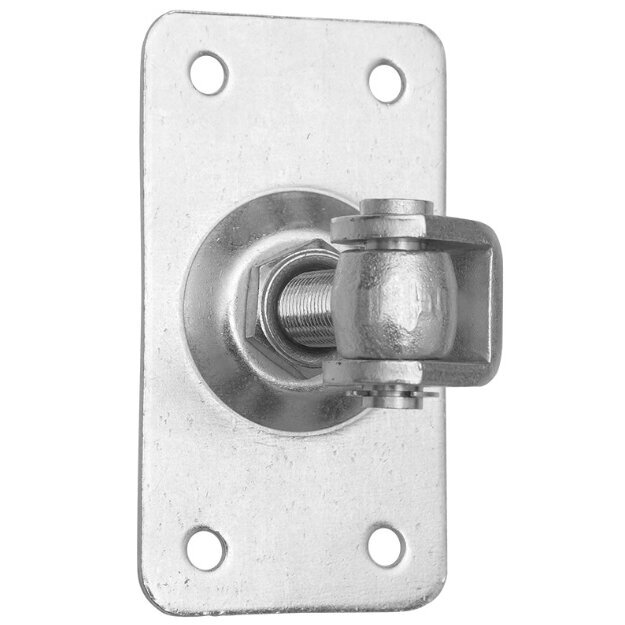

  • Reguliuojamas vartų vyris M20 su stačiakampe plokštele 110×75 mm – 61.062.01

    Reguliuojamas vartų vyris M20, 61.062.01 – plieninis vyris su 110×75 mm stačiakampe tvirtinimo plokštele, skirtas metaliniams varstomiems vartams ir varteliams. Srieginis M20 mechanizmas leidžia tikslinti vartų varčios padėtį atramos atžvilgiu, todėl gaminys tinka konstrukcijoms, kuriose reikalingas reguliuojamas vyrių mazgas.

    Plokštelėje įrengtos keturios pailgos 10×13 mm montavimo angos. Jos leidžia tiksliau suderinti tvirtinimo padėtį montavimo metu. Gaminio techninio brėžinio matmuo L yra 92 mm, auselės matmuo B – 40 mm, o matmuo G – 48 mm.

    Šiam modeliui nurodyta iki 105 kg leistina apkrova dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai. Tai nėra vieno vyrio apkrova. Gaminys naudojamas kartu su tinkamai parinktais tvirtinimo elementais ir pakankamai standžia atramine konstrukcija.

    Reguliuojamo vartų vyrio 61.062.01 techniniai duomenys

    Parametras Reikšmė
    Prekės kodas 61.062.01
    Gaminio tipas Reguliuojamas vartų vyris su stačiakampe plokštele
    Sriegis M M20
    Plokštelės plotis A 75 mm
    Plokštelės ilgis C 110 mm
    Auselės matmuo B 40 mm
    Matmuo R1 80 mm
    Matmuo R2 50 mm
    Matmuo G 48 mm
    Ilgio matmuo L 92 mm
    Montavimo angos 4 pailgos angos, 10×13 mm
    Medžiaga Plienas
    Paviršiaus apsauga Cinkuotos dalys, juodo plieno auselė
    Leistina apkrova Iki 105 kg dviejų vyrių porai su 2 m ilgio varčia

    M, A, B, C, R1, R2, G ir L yra techninio brėžinio žymėjimai. R1 ir R2 nurodo konstrukcinius matmenis, o ne reguliavimo eigą.

    Pagrindinės reguliuojamo vyrio M20 savybės

    • M20 sriegis – vartų varčios padėčiai reguliuoti.
    • 110×75 mm plokštelė – mechaniniam tvirtinimui prie tinkamai paruoštos atramos.
    • Keturios pailgos 10×13 mm angos – tvirtinimo padėčiai tikslinti montuojant.
    • 92 mm ilgio matmuo L – svarbus projektuojant vyrių mazgą.
    • Plieninė konstrukcija – varstomiems metaliniams vartams ir varteliams.
    • Reguliavimo galimybė – padeda suderinti vartų padėtį montavimo metu ir prireikus ją koreguoti vėliau.

    Kur naudojamas reguliuojamas vartų vyris 61.062.01?

    Šis modelis naudojamas metalinių varstomų kiemo vartų, įvažiavimo vartų ir vartelių konstrukcijose, kai numatytas reguliuojamas vyris su stačiakampe tvirtinimo plokštele.

    Jis aktualus naujų vartų gamybai, esamų vyrių keitimui ir konstrukcijoms, kuriose svarbu turėti galimybę tikslinti varčios padėtį. Tačiau keičiant seną vyrį būtina įsitikinti, kad sutampa ne tik sriegio dydis, bet ir plokštelės, montavimo angų bei sukimosi ašies geometrija.

    110×75 mm plokštelė yra kompaktiškesnė už 160×85 mm modelio 61.062 plokštelę. Todėl ji gali būti tinkama tada, kai konstrukcijoje numatyta mažesnė tvirtinimo vieta. Vis dėlto pasirinkimą turi lemti ir tvirtinimo mazgo stiprumas.

    Kuo naudingos pailgos montavimo angos?

    Plokštelėje įrengtos keturios 10×13 mm pailgos angos suteikia galimybę montavimo metu tiksliau suderinti vyrio padėtį su paruoštomis tvirtinimo vietomis.

    Šios angos nėra tas pats, kas srieginis reguliavimo mechanizmas. Pailgos angos naudojamos plokštelės padėčiai nustatyti, o M20 srieginė jungtis – vartų varčios padėčiai koreguoti.

    Montuojant būtina naudoti tinkamus tvirtinimo elementus ir poveržles, kad būtų patikimai uždengtos pailgos angos. Galutinai pritvirtinta plokštelė neturi slysti ar judėti veikiama vartų apkrovų.

    Kaip veikia M20 reguliavimo mechanizmas?

    Reguliuojamas vyris leidžia koreguoti vartų varčios padėtį atraminio stulpo atžvilgiu. Tai naudinga nustatant vienodus tarpus, derinant vartų užsidarymą ir tikslinant spynos, skląsčio ar kitų susijusių detalių veikimą.

    Reguliavimą galima atlikti ir po montavimo, jeigu išlaikomas pakankamas sriegio įsukimo ilgis ir konstrukcija leidžia saugiai koreguoti varčios padėtį.

    Prieš reguliuojant būtina saugiai prilaikyti vartų varčią. Po koregavimo reikia patikimai užfiksuoti reguliavimo veržles ir įsitikinti, kad vartai juda sklandžiai.

    Techninio brėžinio matmuo G = 48 mm nėra atskirai patvirtinta visa reguliavimo eiga.

    Reguliuojamo vartų vyrio montavimas

    Prieš montuojant patikrinkite vartų varčios masę, plotį, atramos standumą ir tvirtinimo paviršiaus būklę. Vyrio plokštelė turi remtis į pakankamai lygų ir tvirtą paviršių.

    Parinkite tvirtinimo elementus pagal atramos medžiagą, konstrukcijos apkrovas ir numatytą montavimo būdą. Vien montavimo angų matmenys neapibrėžia tinkamo varžto ar ankerio stiprumo.

    Viršutinį ir apatinį vyrius būtina išdėstyti taip, kad jų sukimosi ašys sutaptų. Netikslus išdėstymas gali sukelti vartų strigimą, padidinti vyrių apkrovas ir pagreitinti dėvėjimąsi.

    Prieš galutinai priveržiant tvirtinimo elementus patikrinkite vartų padėtį, tarpus ir užsidarymą. Po montavimo kelis kartus atidarykite ir uždarykite vartus, patikrinkite jungčių stabilumą bei reguliavimo veržlių fiksavimą.

    Kokią apkrovą atlaiko vyris 61.062.01?

    Šiam modeliui nurodyta iki 105 kg leistina apkrova dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.

    Ši apkrova taikoma dviem vyriams kartu, o ne vienam vyriui. Ji negali būti automatiškai taikoma kitokio ilgio vartų varčioms ar skirtingoms montavimo sąlygoms.

    Vertinant vyrių tinkamumą būtina atsižvelgti į varčios masę, plotį, aukštį, vėjo poveikį, atramos standumą ir tvirtinimo elementų laikomąją galią. Sunkių arba plačių vartų vyrių mazgą rekomenduojama įvertinti individualiai.

    61.062.01 ir 61.062 – kuo skiriasi?

    Abu modeliai turi M20 reguliavimo sriegį, vienodą B, G ir L matmenį bei vienodą nurodytą apkrovą, tačiau skiriasi tvirtinimo plokštelių dydžiai ir pailgų montavimo angų matmenys.

    Parametras 61.062.01 61.062
    Sriegis M20 M20
    Plokštelė 110×75 mm 160×85 mm
    Montavimo angos 10×13 mm 11×15 mm
    Matmuo B 40 mm 40 mm
    Matmuo G 48 mm 48 mm
    Matmuo L 92 mm 92 mm
    Apkrova porai su 2 m varčia Iki 105 kg Iki 105 kg

    Mažesnė plokštelė savaime nereiškia mažesnės deklaruojamos vyrio apkrovos. Vis dėlto skirtingų plokštelių tvirtinimo mazgų laikomoji galia gali skirtis, todėl modelius reikia rinktis pagal visos konstrukcijos sąlygas.

    Didesnės plokštelės modelį rasite čia: reguliuojamas vartų vyris M20 su 160×85 mm plokštele, 61.062.

    Paviršiaus apsauga ir priežiūra

    Gaminys turi cinkuotų plieninių dalių, tačiau vyrio auselė yra iš juodo plieno. Montuojant lauke būtina tinkamai apsaugoti nepadengtus plieninius paviršius nuo korozijos.

    Jeigu montuojant pažeidžiama apsauginė danga, pažeistas vietas rekomenduojama papildomai apsaugoti. Periodiškai tikrinkite tvirtinimo elementus, reguliavimo veržles ir judančias dalis.

    Taip pat svarbu stebėti vartų varčios padėtį ir įsitikinti, kad dėl konstrukcijos pokyčių neatsirado papildomų apkrovų vyriams.

    Dažniausiai užduodami klausimai

    Koks vyrio 61.062.01 sriegis?

    Šis modelis turi M20 reguliavimo sriegį.

    Kokie tvirtinimo plokštelės matmenys?

    Plokštelės ilgis – 110 mm, plotis – 75 mm.

    Kokios yra montavimo angos?

    Plokštelėje įrengtos keturios pailgos 10×13 mm angos.

    Koks tikrasis matmuo L?

    Pagal techninį brėžinį L = 92 mm. 110 mm yra plokštelės ilgis C, o 75 mm – jos plotis A.

    Ar vyrį galima reguliuoti po montavimo?

    Taip. M20 srieginė jungtis leidžia koreguoti vartų varčios padėtį, laikantis saugaus reguliavimo reikalavimų.

    Kokią apkrovą atlaiko šis vyris?

    Iki 105 kg dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.

    Ar 61.062.01 ir 61.062 yra vienodi?

    Ne. Jie turi vienodą M20 sriegį, tačiau skiriasi plokštelių ir montavimo angų matmenys.

    Ar visas vyris yra cinkuotas?

    Ne visos dalys vienodai padengtos. Juodo plieno auselę naudojant lauke būtina tinkamai apsaugoti nuo korozijos.
