Reguliuojamas vartų vyris M18, 80 mm, 61.021.18
590 €Pirk daugiau, mokėk mažiau10+ vnt. – 500 € už vnt. -15%-
Reguliuojamas vartų vyris M18, 80 mm – 61.021.18

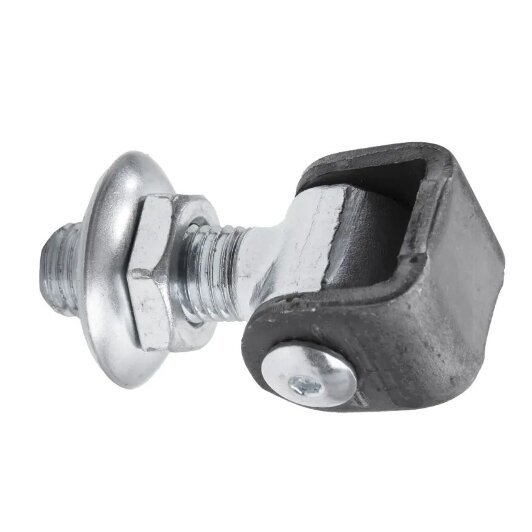

Reguliuojamas vartų vyris M18, 61.021.18 – plieninis vyris, skirtas varstomiems metaliniams vartams ir varteliams. M18 srieginis reguliavimo mechanizmas leidžia tikslinti vartų varčios padėtį montavimo metu ir prireikus ją koreguoti eksploatuojant vartus.

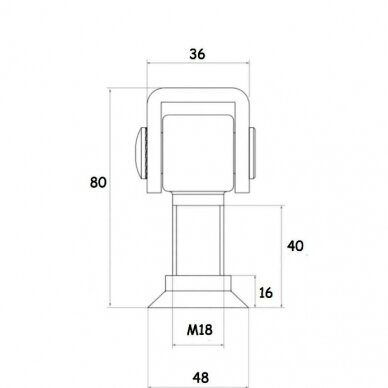

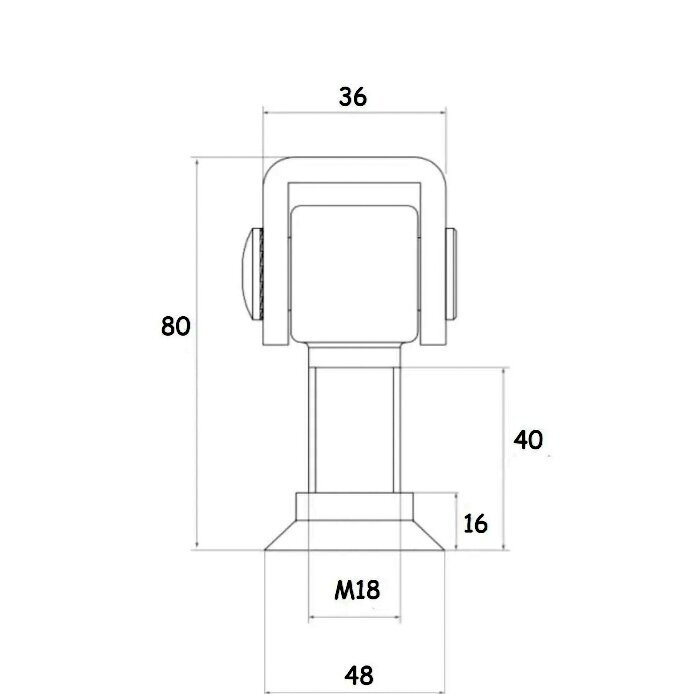

Bendras vyrio ilgis L yra 80 mm, auselės plotis B – 36 mm, srieginės dalies matmuo G – 40 mm. Kiti gamintojo brėžinio matmenys: D – 48 mm ir A – 16 mm.
Šis modelis neturi kvadratinės prisukamos plokštelės. Gaminio konstrukcijoje naudojamos cinkuotos dalys ir juodo plieno auselė, todėl prieš montuojant lauke reikia numatyti tinkamą necinkuotų paviršių apsaugą nuo korozijos.
Leistina apkrova – iki 80 kg dviejų vyrių porai, kai vartų varčios ilgis 2 m. Ši reikšmė nėra vieno vyrio laikomoji galia.
Reguliuojamo vartų vyrio 61.021.18 techniniai duomenys
Parametras Reikšmė Prekės kodas 61.021.18 Gaminio tipas Reguliuojamas vartų vyris Sriegis M M18 Auselės plotis B 36 mm Srieginės dalies matmuo G 40 mm Bendras ilgis L 80 mm Matmuo D 48 mm Matmuo A 16 mm Kaiščio skersmuo Ø14 mm (pagal papildomą tiekėjo specifikaciją) Medžiaga Plienas Paviršiaus apsauga Cinkuotos dalys, juodo plieno auselė Leistina apkrova Iki 80 kg vyrių porai, kai varčios ilgis 2 m M, B, G, L, D ir A yra echninio brėžinio žymėjimai. Bendras ilgis L nėra reguliavimo eiga. Apkrova nurodyta dviejų vyrių porai.
Pagrindinės reguliuojamo vartų vyrio M18 savybės
- M18 sriegis. Leidžia reguliuoti vyrio padėtį ir tikslinti vartų varčios atstumą nuo atramos.
- 80 mm bendras ilgis. Svarbus parametras parenkant vyrį pagal montavimo geometriją.
- 36 mm pločio auselė. Konstrukcinis matmuo, padedantis įvertinti suderinamumą.
- 40 mm matmuo G. Nurodytas gamintojo techniniame brėžinyje.
- Reguliavimas po montavimo. Leidžia atlikti varčios padėties korekcijas nekeičiant viso vyrio.
- Iki 80 kg apkrova vyrių porai. Nurodyta 2 m ilgio vartų varčiai.
Kur naudojamas reguliuojamas vyris 61.021.18?
Šis vyris naudojamas metalinių varstomų kiemo vartų, įėjimo vartelių ir kitų varstomų konstrukcijų vyrių mazguose. Jis tinka projektams, kuriuose numatyta M18 srieginė reguliavimo sistema ir atitinkamas vyrio tvirtinimas.
Reguliuojama konstrukcija naudinga montuojant naujus vartus, kai reikia tiksliai nustatyti tarpą tarp varčios ir stulpo. Ji taip pat leidžia atlikti nedideles padėties korekcijas vėliau, jeigu tai leidžia esama konstrukcija.
Prieš renkantis vyrį būtina įvertinti vartų varčios svorį, ilgį, atraminio stulpo standumą ir numatytą montavimo būdą. Vien sriegio dydžio nepakanka tinkamumui nustatyti.
Kaip montuojamas reguliuojamas vartų vyris M18?
Montavimo būdas turi atitikti konkrečią vyrio konstrukciją ir gamintojo techninį brėžinį. Šis modelis neturi kvadratinės plokštelės su keturiomis prisukimo skylėmis, todėl jo nereikėtų painioti su plokštelę turinčiais reguliuojamais vyriais.
Prieš montuojant patikrinama vartų varčios geometrija, atraminio stulpo tvirtumas ir numatomų vyrių išdėstymas. Viršutinio ir apatinio vyrių sukimosi ašys turi sutapti.
Jeigu konstrukcijoje numatytos suvirinamos jungtys, suvirinimo darbus turi atlikti kvalifikuotas specialistas. Būtina apsaugoti sriegį ir judančias dalis nuo suvirinimo purslų bei perkaitimo.
Po montavimo patikrinamas vyrio judėjimas, srieginių jungčių fiksavimas ir vartų varčios padėtis.
Kaip reguliuoti vartų varčios padėtį?
M18 srieginis mechanizmas leidžia koreguoti vyrio padėtį atraminės konstrukcijos atžvilgiu. Reguliavimo metu galima tikslinti tarpą tarp vartų varčios ir stulpo bei suderinti varčios judėjimą.
Prieš reguliuojant vartų varčią būtina saugiai prilaikyti. Reguliavimo metu turi išlikti pakankamas sriegio įsukimo ilgis, o baigus reikia patikrinti reguliavimo veržlės fiksavimą.
Reguliavimo galimybė nepakeičia tinkamai įrengtos atramos. Jeigu stulpas juda, tvirtinimo mazgas deformuotas arba vartų varčia netinkamai sukonstruota, vien vyrio reguliavimas problemos neišspręs.
Ar vyris 61.021.18 tinka naudoti lauke?
Vyris skirtas vartų ir vartelių konstrukcijoms, tačiau svarbu įvertinti skirtingą jo dalių paviršiaus apsaugą. Cinkuotos dalys yra apsaugotos cinko sluoksniu, o juodo plieno auselę reikia papildomai apsaugoti nuo korozijos.
Necinkuotai auselei galima naudoti tinkamą metalo gruntą ir lauko sąlygoms skirtus dažus. Taip pat rekomenduojama apsaugoti montavimo ar suvirinimo metu pažeistas metalines vietas.
Judančių dalių ir reguliavimo mechanizmo būklę verta periodiškai tikrinti, ypač jeigu vartai eksploatuojami drėgnoje aplinkoje.
Kokią apkrovą atlaiko vyris 61.021.18?
Šiam modeliui nurodyta iki 80 kg leistina apkrova dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.
Tai nėra vieno vyrio laikomoji galia. Jeigu vartų varčia ilgesnė arba kitokios konstrukcijos, šios reikšmės negalima automatiškai taikyti. Taip pat reikia įvertinti vėjo apkrovas, atramos standumą ir tvirtinimo mazgo patikimumą.
Renkantis vyrius svarbu įvertinti visą vartų sistemą, o ne tik vieno gaminio sriegį ar matmenis.
Kuo 61.021.18 skiriasi nuo 61.021.20?
Abu modeliai priklauso tai pačiai reguliuojamų vartų vyrių konstrukcinei grupei, tačiau jų matmenys skiriasi:
- 61.021.18: M18 sriegis, auselės plotis B – 36 mm, bendras ilgis L – 80 mm.

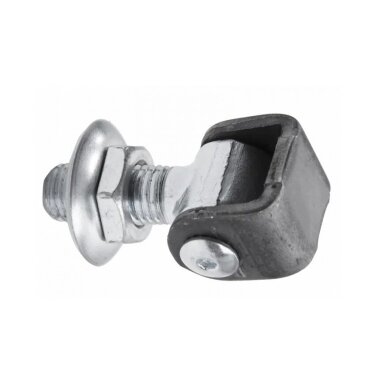

- 61.021.20: M20 sriegis, auselės plotis B – 43 mm, bendras ilgis L – 88 mm.
Abiejų modelių kataloginis matmuo D yra 48 mm, o A – 16 mm. Tačiau skirtingi sriegio ir auselės matmenys reiškia, kad prieš keičiant vieną modelį kitu būtina patikrinti montavimo suderinamumą.
Dažniausiai užduodami klausimai
Koks yra vyrio 61.021.18 sriegis?
Šio modelio sriegis yra M18.
Ar vyris turi kvadratinę tvirtinimo plokštelę?
Ne. Šis modelis neturi kvadratinės prisukamos plokštelės, būdingos kai kuriems kitiems reguliuojamiems vartų vyriams.
Ar vyris reguliuojamas po montavimo?
Taip. M18 srieginis mechanizmas leidžia atlikti vartų varčios padėties korekcijas.
Ar visas vyris cinkuotas?
Ne. Gaminio konstrukcijoje yra cinkuotų dalių ir juodo plieno auselė, kuriai reikalinga papildoma apsauga nuo korozijos.
Ar 80 kg apkrova nurodyta vienam vyriui?
Ne. Ji nurodyta dviejų vyrių porai, kai vartų varčios ilgis 2 metrai.
Ar galima šį vyrį pakeisti M20 modeliu?
Ne visais atvejais. Skiriasi sriegio dydis, auselės plotis ir bendras ilgis, todėl reikia patikrinti konstrukcinį suderinamumą.
Susijusios prekės ir vartų furnitūra
Jeigu reikalingas M18 vyris su prisukama plokštele, peržiūrėkite reguliuojamą vartų vyrį M18 su 80×80 mm plokštele, 61.018.18.
Kitus modelius rasite reguliuojamų vartų vyrių kategorijoje, o papildomus montavimo elementus – vartų furnitūros kategorijoje.
