Reguliuojamas vartų vyris M20, 61.013
595 €Pirk daugiau, mokėk mažiau10+ vnt. – 500 € už vnt. -15%-
Reguliuojamas vartų vyris M20 privirinimui – 61.013

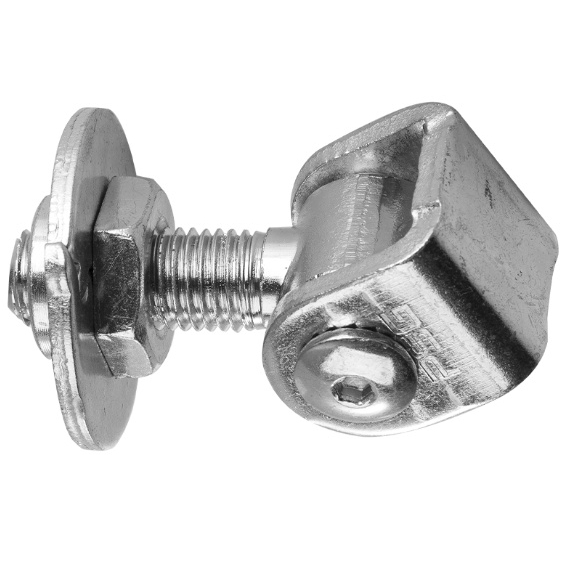

Reguliuojamas vartų vyris M20, 61.013 – plieninis privirinamas vyris, skirtas metaliniams varstomiems vartams ir varteliams. M20 srieginis mechanizmas su reguliavimo veržle leidžia tikslinti vartų varčios padėtį atraminio stulpo atžvilgiu ir nustatyti tinkamą tarpą tarp konstrukcijos elementų.
Šio modelio bendras ilgis – 88 mm, privirinamos auselės plotis – 44 mm, varžto ilgis – 40 mm. Vyris skirtas konstrukcijoms, kuriose reikalingas suvirinamas tvirtinimas ir galimybė koreguoti vartų padėtį po montavimo.
Gaminys pagamintas iš plieno. Srieginės dalys turi cinko dangą, o privirinama vyrio auselė yra juodo plieno. Po montavimo necinkuotą auselę ir suvirinimo vietas būtina apsaugoti nuo korozijos.
Reguliuojamo vartų vyrio M20 techniniai duomenys

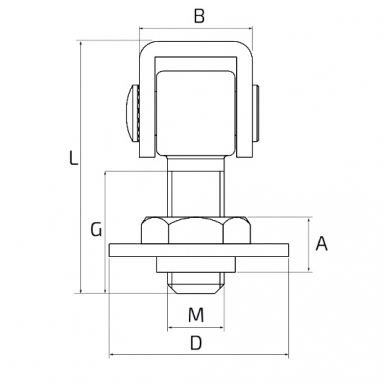

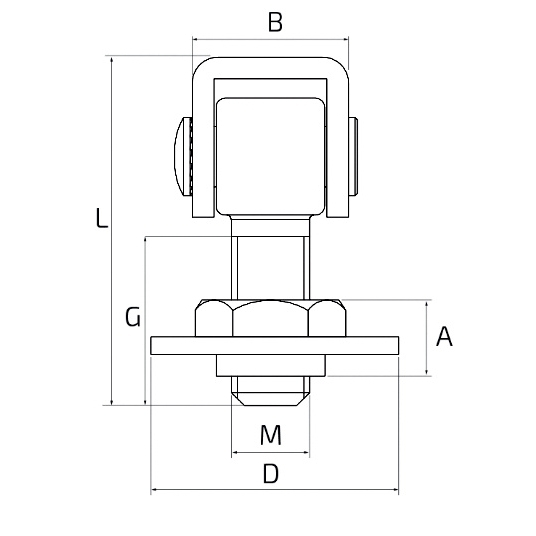

Prekės kodas 61.013 Tipas Reguliuojamas, privirinamas Sriegis M20 Auselės plotis B 44 mm Bendras ilgis L 88 mm Varžto ilgis G 40 mm Matmuo D 60 mm Matmuo A 21 mm Medžiaga Plienas Paviršiaus apsauga Cinkuotos srieginės dalys, juodo plieno privirinama auselė Leistina apkrova Iki 105 kg vyrių porai, kai vartų varčios ilgis 2 m A, B, D, G ir L yra techninio brėžinio matmenų žymėjimai. Apkrova nurodyta dviem vyriams, o ne vienam vyriui.
Pagrindinės reguliuojamo vyrio 61.013 savybės
- M20 sriegis. Srieginė konstrukcija leidžia tikslinti vartų varčios padėtį.
- Privirinama auselė. Juodo plieno dalis skirta suvirinamam tvirtinimui prie metalinio vartų rėmo ar kito tinkamo konstrukcinio elemento.
- 44 mm auselės plotis. Svarbus matmuo planuojant montavimo vietą.
- 88 mm bendras ilgis. Leidžia įvertinti vyrio suderinamumą su vartų konstrukcija.
- Reguliavimas po montavimo. Suteikia galimybę koreguoti varčios padėtį nepervirinant pagrindinio tvirtinimo.
- 105 kg apkrova vyrių porai. Nurodyta 2 m ilgio vartų varčiai.
Kur naudojamas privirinamas vartų vyris M20?
Reguliuojamas vyris 61.013 skirtas metaliniams varstomiems kiemo vartams, dvivėriams įvažiavimo vartams, metaliniams varteliams ir kitoms konstrukcijoms, kuriose naudojami privirinami vyriai.
Jis aktualus vartų gamintojams, metalo apdirbimo dirbtuvėms ir montuotojams, kuriems svarbus tikslus vartų varčios padėties nustatymas. Srieginis reguliavimas padeda išlaikyti reikiamą tarpą tarp varčios ir stulpo bei atlikti korekcijas eksploatavimo metu.
Renkantis vyrį svarbu įvertinti ne vien M20 sriegį, bet ir bendrą konstrukcijos geometriją, varčios svorį, ilgį, tvirtinimo vietas ir vyrių išdėstymą.
Kaip montuojamas reguliuojamas vyris M20?
Prieš montuojant reikia nustatyti abiejų vyrių vietas taip, kad jų sukimosi ašys sutaptų. Netikslus išdėstymas gali apsunkinti vartų judėjimą ir padidinti apkrovas tvirtinimo vietose.
Privirinama auselė tvirtinama prie tinkamai paruoštos metalinės konstrukcijos. Suvirinimo siūlės ir jų parametrai turi būti parenkami pagal konstrukcijos medžiagą, storį bei numatomas apkrovas. Suvirinimo metu būtina apsaugoti sriegį, veržlę ir judančias dalis nuo karščio bei purslų.
Po suvirinimo būtina patikrinti vyrių veikimą, sujungimų kokybę ir vartų judėjimą. Juodo plieno auselė bei suvirinimo vietos turi būti padengtos tinkamu antikoroziniu gruntu ir apsaugine danga. Jei suvirinimo zonoje yra cinkuotų paviršių, būtina laikytis saugaus suvirinimo reikalavimų.
Kaip reguliuojama vartų varčios padėtis?
M20 srieginis varžtas ir reguliavimo veržlė leidžia keisti vartų varčios padėtį atraminio stulpo atžvilgiu. Tai naudinga pradinio montavimo metu, kai reikia nustatyti reikiamus tarpus, taip pat atliekant vėlesnes padėties korekcijas.
Prieš reguliuojant vartų varčią būtina ją saugiai prilaikyti. Reguliavimo metu negalima pernelyg išsukti srieginės dalies – turi išlikti saugiam veikimui pakankamas sriegio įsukimo ilgis. Reguliavimo mechanizmas nepakeičia tinkamai įrengto atraminio stulpo ir kokybiškų suvirinimo jungčių.
Kokią apkrovą atlaiko reguliuojamas vyris 61.013?
Gamintojui priskiriamoje techninėje specifikacijoje šiam modeliui nurodyta iki 105 kg apkrova vyrių porai, kai vartų varčios ilgis yra 2 metrai.
Ši reikšmė netaikoma vienam vyriui. Jei vartų varčia ilgesnė, trumpesnė ar turi kitokį svorio pasiskirstymą, tinkamumas turi būti vertinamas atskirai. Taip pat reikia atsižvelgti į vėjo poveikį, atramų standumą ir suvirinimo jungčių stiprumą.
61.013 M20 ir 61.012 M16 – kuo skiriasi?
Abu modeliai yra reguliuojami privirinami vartų vyriai, tačiau skiriasi jų sriegis ir matmenys.
61.013 M20: bendras ilgis 88 mm, auselės plotis 44 mm, varžto ilgis 40 mm, apkrova iki 105 kg vyrių porai su 2 m varčia.
61.012 M16: bendras ilgis 78 mm, auselės plotis 36 mm, varžto ilgis 36 mm, apkrova iki 65 kg vyrių porai su 2 m varčia.
Šie vyriai nėra tiesiogiai pakeičiami vienas kitu nepatikrinus montavimo matmenų ir konstrukcijos reikalavimų.
Dažniausiai užduodami klausimai
Ar 61.013 yra privirinamas vartų vyris?
Taip. Šio modelio juodo plieno auselė skirta privirinimui prie tinkamos metalinės konstrukcijos.
Ar visas vyris cinkuotas?
Ne. Srieginės dalys turi cinko dangą, tačiau privirinama auselė yra juodo plieno. Po montavimo ją būtina apsaugoti nuo korozijos.
Ar galima reguliuoti vartų padėtį po montavimo?
Taip. M20 srieginis mechanizmas leidžia atlikti padėties korekcijas, laikantis saugaus reguliavimo reikalavimų.
Ar 105 kg yra vieno vyrio apkrova?
Ne. Tai vyrių poros apkrova, nurodyta 2 m ilgio vartų varčiai.
Ar 88 mm reiškia reguliavimo diapazoną?
Ne. 88 mm yra bendras gaminio ilgis pagal techninį brėžinį.
Ar šis vyris tinka lauko vartams?
Taip, jeigu tinkamai parinktas pagal apkrovas, kokybiškai sumontuotas ir neapsaugotos metalinės vietos padengtos antikorozine danga.
Kitus modelius rasite reguliuojamų vartų vyrių kategorijoje. Visą susijusių gaminių asortimentą rasite vartų furnitūros kategorijoje.
