Reguliuojamas vartų vyris M18, 85 mm, 61.023
1365 €Pirk daugiau, mokėk mažiau10+ vnt. – 1150 € už vnt. -15%-
Reguliuojamas vartų vyris M18, 85 mm – 61.023

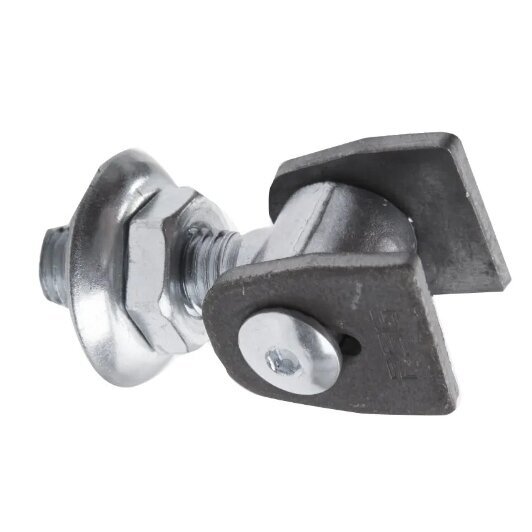

Reguliuojamas vartų vyris M18, 61.023 – plieninis vyris, skirtas metaliniams varstomiems vartams ir varteliams. Jo srieginis reguliavimo mechanizmas leidžia tikslinti vartų varčios padėtį atraminio stulpo atžvilgiu tiek montavimo metu, tiek vėliau atliekant reikalingas korekcijas.
Šio modelio sriegis M18, bendras ilgis 85 mm, o gamintojo nurodytas reguliavimo matmuo R – 70–85 mm. Konstrukcija neturi kvadratinės prisukamos tvirtinimo plokštelės, todėl prieš pasirenkant vyrį būtina įvertinti numatytą tvirtinimo mazgą.
Pagal pateiktus apkrovos duomenis, dviejų vyrių porai leidžiama iki 80 kg apkrova, kai vartų varčios ilgis 2 m. Tai nėra vieno vyrio apkrovos reikšmė.
Reguliuojamo vartų vyrio 61.023 techniniai duomenys
Parametras Reikšmė Prekės kodas 61.023 Tipas Reguliuojamas vartų vyris Sriegis M M18 Matmuo A 33 mm Matmuo B 40 mm Matmuo C 39 mm Matmuo E 18 mm Skersmuo F Ø40 mm Matmuo G 25 mm Matmuo H 49 mm Bendras ilgis L 85 mm Reguliavimo matmuo R 70–85 mm Storis S 6 mm Medžiaga Plienas Leistina apkrova Iki 80 kg dviejų vyrių porai, kai varčios ilgis 2 m A, B, C, E, F, G, H, L, M, R ir S yra gamintojo techninio brėžinio žymėjimai. R yra kataloginis reguliavimo matmuo, o ne automatiškai visa sriegio eiga.
Pagrindinės reguliuojamo vartų vyrio M18 savybės
- M18 srieginis reguliavimas. Leidžia koreguoti vartų varčios padėtį atramos atžvilgiu.
- 85 mm bendras ilgis. Svarbus konstrukcinis matmuo parenkant vyrį.
- 70–85 mm reguliavimo matmuo. Nurodytas gamintojo kataloge.
- Ø40 mm konstrukcinės dalies skersmuo. Padeda įvertinti montavimo geometriją.
- Plieninė konstrukcija. Skirta vartų ir vartelių vyrių mazgams.
- Be kvadratinės prisukamos plokštelės. Skiriasi nuo kitų reguliuojamų vyrių modelių.
Kur naudojamas reguliuojamas vyris 61.023?
Šis vyris naudojamas metalinių varstomų kiemo vartų, įvažiavimo vartų ir vartelių konstrukcijose. Jis aktualus vartų gamintojams ir montuotojams, kai reikalingas M18 srieginis reguliavimo mechanizmas ir atitinkama montavimo geometrija.
Reguliuojamas vyris padeda tiksliai nustatyti varčios padėtį, suderinti tarpą tarp vartų ir stulpo bei užtikrinti sklandų atidarymą ir uždarymą.
Gaminys gali būti naudojamas naujose konstrukcijose arba keičiant esamą vyrį, jeigu sutampa montavimo matmenys, tvirtinimo konstrukcija ir apkrovos reikalavimai.
Kaip veikia vartų vyrio reguliavimas?
M18 srieginis mechanizmas leidžia keisti vyrio padėtį atraminės konstrukcijos atžvilgiu. Tai naudinga montuojant vartus, kai reikia tiksliai nustatyti varčios padėtį.
Reguliavimo matmuo R yra 70–85 mm. Šis dydis pateikiamas gamintojo techniniame brėžinyje, todėl jo nereikėtų painioti su savarankiškai apskaičiuota sriegio eiga.
Reguliuojant vartų varčią būtina saugiai prilaikyti. Baigus reikia patikrinti srieginių jungčių fiksavimą ir įsitikinti, kad vartai juda sklandžiai.
Į ką atkreipti dėmesį montuojant?
Prieš montuojant reikia įvertinti vartų varčios svorį, ilgį, atraminio stulpo standumą ir numatytą vyrio tvirtinimo būdą.
Šis modelis neturi kvadratinės prisukamos plokštelės. Tvirtinimo sprendimas turi atitikti gamintojo brėžinį ir konkrečią vartų konstrukciją.
Viršutinio ir apatinio vyrių sukimosi ašys turi sutapti. Netinkamas išdėstymas gali apsunkinti vartų judėjimą ir padidinti mechanines apkrovas.
Jeigu konstrukcijoje numatytas suvirinimas, darbus turi atlikti kvalifikuotas specialistas. Suvirinant būtina apsaugoti sriegį ir judančias dalis nuo perkaitimo bei suvirinimo purslų.
Baigus montuoti reikia patikrinti tvirtinimo mazgų stabilumą, reguliavimo mechanizmo veikimą ir vartų judėjimą per visą atidarymo kampą.
Ar vyris 61.023 tinkamas lauko vartams?
Vyris skirtas vartų ir vartelių konstrukcijoms. Naudojant lauke, svarbu užtikrinti tinkamą plieninių paviršių apsaugą nuo korozijos.
Prieš montuojant reikia įvertinti konkretaus gaminio paviršiaus dangą. Neapsaugotas ir montavimo metu pažeistas metalines vietas rekomenduojama padengti tinkama antikorozine sistema.
Eksploatuojant vartus naudinga periodiškai patikrinti tvirtinimo jungčių, sriegio ir judančių dalių būklę.
Kokią apkrovą atlaiko reguliuojamas vyris 61.023?
Šiam modeliui nurodyta iki 80 kg leistina apkrova dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.
Tai nėra vieno vyrio laikomoji galia. Jeigu vartų varčia ilgesnė arba kitokios geometrijos, šios reikšmės negalima automatiškai taikyti.
Parenkant vyrius taip pat būtina įvertinti vėjo poveikį, tvirtinimo mazgų patikimumą ir atraminio stulpo standumą. Tinkamas vyrio pasirinkimas priklauso nuo visos vartų sistemos.
Kuo 61.023 skiriasi nuo 61.021?
Abu modeliai yra reguliuojami vartų vyriai, tačiau jų sriegiai ir konstrukciniai matmenys skiriasi:
- 61.023: M18 sriegis, bendras ilgis L – 85 mm, reguliavimo matmuo R – 70–85 mm.
- 61.021: M20 sriegis, bendras ilgis L – 90 mm, reguliavimo matmuo R – 70–90 mm.
Šie modeliai nėra automatiškai pakeičiami vienas kitu. Renkantis būtina įvertinti montavimo konstrukciją, matmenis ir numatomas apkrovas.
Alternatyvus modelis: reguliuojamas vartų vyris M20, 90 mm, 61.021.
Dažniausiai užduodami klausimai
Koks yra vyrio 61.023 sriegis?
Šio modelio sriegis yra M18.
Koks bendras vyrio ilgis?
Pagal gamintojo katalogą bendras ilgis L yra 85 mm.
Koks reguliavimo matmuo?
Gamintojo nurodytas reguliavimo matmuo R yra 70–85 mm.
Ar vyris turi kvadratinę tvirtinimo plokštelę?
Ne. Modelis 61.023 neturi kvadratinės prisukamos plokštelės.
Ar galima reguliuoti vartų padėtį po montavimo?
Taip. Srieginis mechanizmas leidžia koreguoti vartų varčios padėtį.
Ar 80 kg apkrova nurodyta vienam vyriui?
Ne. Ji nurodyta dviejų vyrių porai, kai vartų varčios ilgis 2 metrai.
Ar 61.023 ir 61.023.18 yra vienodi?
Ne. Tai skirtingi kataloginiai modeliai. 61.023 bendras ilgis yra 85 mm, o 61.023.18 – 84 mm. Jų konstrukcijos ir kiti matmenys taip pat skiriasi.
Ar galima M18 vyrį pakeisti M20 modeliu?
Ne visais atvejais. Skiriasi sriegio dydis ir konstrukciniai matmenys, todėl būtina patikrinti suderinamumą.
