Reguliuojamas vartų vyris M20, 90 mm, 61.021
1560 €Pirk daugiau, mokėk mažiau10+ vnt. – 1320 € už vnt. -15%-
Reguliuojamas vartų vyris M20, 90 mm – 61.021

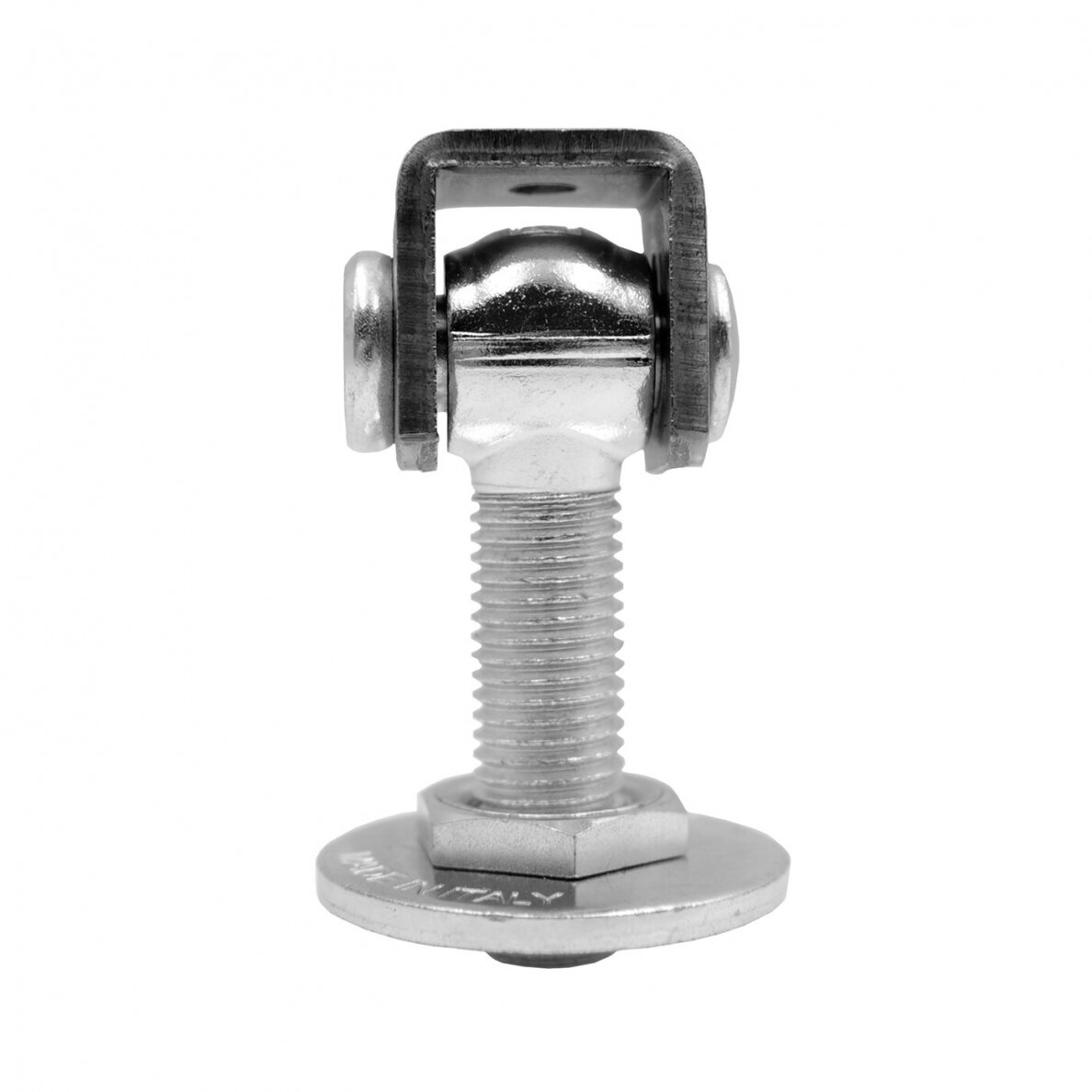

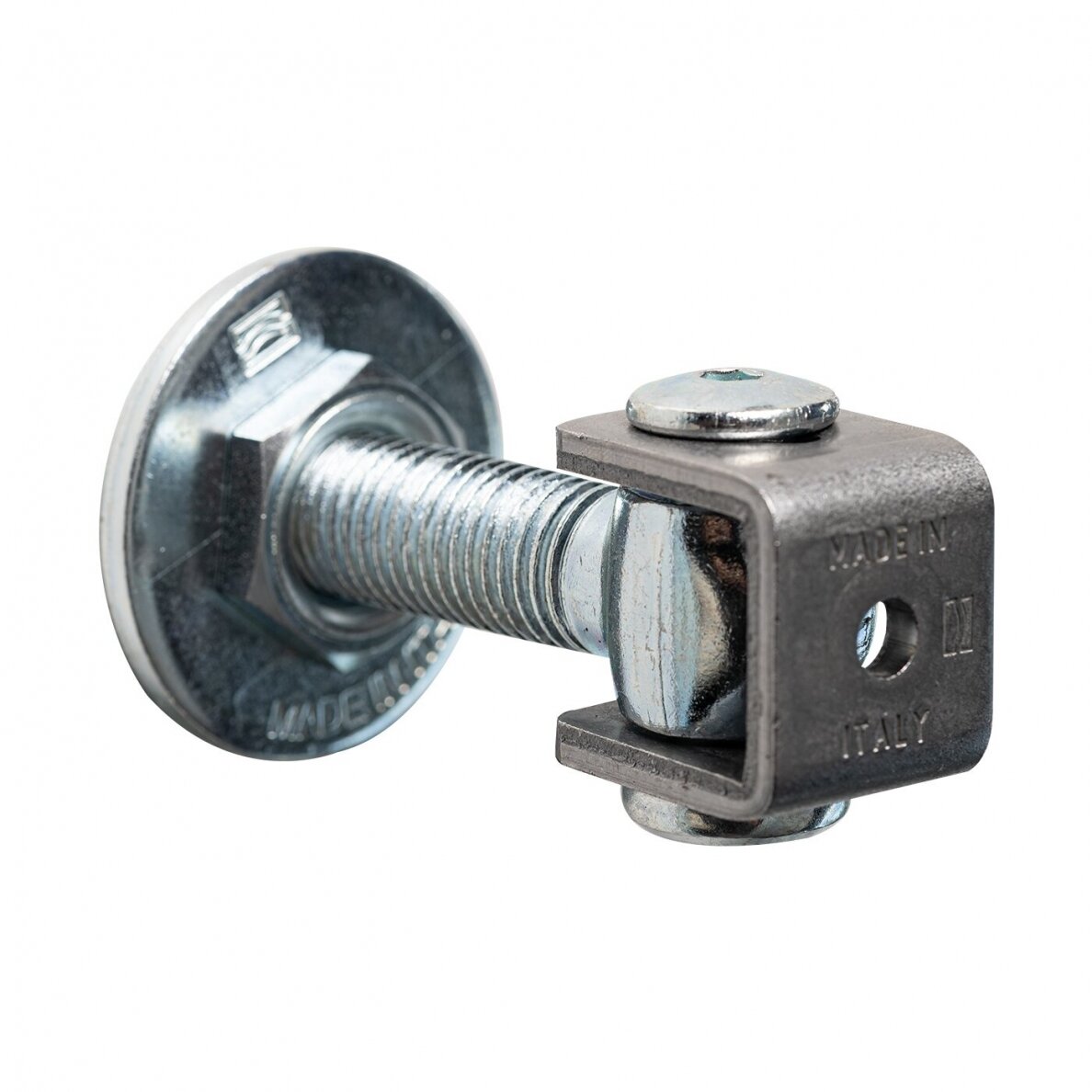

Reguliuojamas vartų vyris M20, 61.021 – plieninis reguliuojamas vyris, skirtas varstomų metalinių vartų ir vartelių konstrukcijoms. Gaminys turi M20 srieginį reguliavimo mechanizmą, kuris leidžia tikslinti vartų varčios padėtį montavimo metu ir atlikti korekcijas po montavimo.

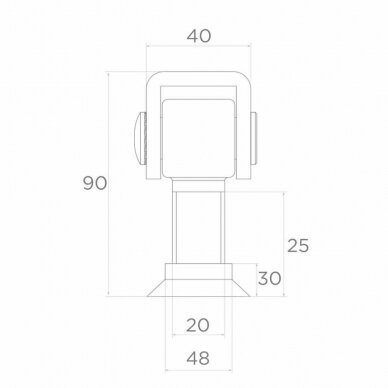

Pagal gamintojo techninį katalogą vyrio bendras ilgis L yra 90 mm, o reguliavimo matmuo R – 70–90 mm. Apvalios konstrukcinės dalies skersmuo F yra 44 mm.
Šis modelis neturi kvadratinės prisukamos plokštelės, būdingos kai kuriems kitiems reguliuojamiems vartų vyriams. Todėl prieš pasirenkant gaminį svarbu įvertinti jo tvirtinimo konstrukciją ir suderinamumą su vartų stulpu bei varčia.
Reguliuojamo vyrio 61.021 techniniai duomenys
Parametras Reikšmė Prekės kodas 61.021 Gaminio tipas Reguliuojamas vartų vyris Sriegis M M20 Matmuo A 30 mm Matmuo B 40 mm Matmuo C 37 mm Matmuo E 19 mm Skersmuo F Ø44 mm Matmuo G 25 mm Matmuo H 47 mm Bendras ilgis L 90 mm Reguliavimo matmuo R 70–90 mm Storis S 5 mm Medžiaga Plienas A, B, C, E, F, G, H, L, M, R ir S yra gamintojo techninio brėžinio žymėjimai. R nurodo kataloginį reguliavimo matmens intervalą. Leistina apkrova šiam gaminio kodui atskirai nepatvirtinta.
Pagrindinės reguliuojamo vartų vyrio M20 savybės
- M20 sriegis. Leidžia reguliuoti vartų varčios padėtį.
- 90 mm bendras ilgis. Svarbus matmuo parenkant vyrį konkrečiai konstrukcijai.
- 70–90 mm reguliavimo matmuo R. Pateiktas gamintojo techniniame kataloge.
- Ø44 mm konstrukcinė dalis. Svarbi vertinant montavimo vietą ir suderinamumą.
- Plieninė konstrukcija. Skirta naudoti vartų ir vartelių vyrių mazguose.
- Reguliavimas po montavimo. Leidžia koreguoti varčios padėtį nekeičiant viso vyrio.
Kur naudojamas reguliuojamas vyris 61.021?
Reguliuojamas M20 vyris naudojamas metalinių varstomų kiemo vartų, įvažiavimo vartų ir vartelių konstrukcijose. Jis aktualus vartų gamintojams bei montuotojams, kai reikia kompaktiško reguliuojamo vyrio be kvadratinės prisukamos plokštelės.
Šio modelio pasirinkimą lemia ne vien sriegio dydis. Svarbu patikrinti gamintojo brėžinyje nurodytus matmenis, vyrio jungties formą, montavimo būdą ir visos vartų konstrukcijos apkrovas.
Vyris gali būti naudojamas naujų vartų gamyboje arba keičiant esamą vyrį, jeigu sutampa reikalingi konstrukciniai parametrai.
Kaip veikia M20 vyrio reguliavimas?
Srieginis mechanizmas leidžia keisti vyrio padėtį ir taip tikslinti vartų varčios atstumą nuo atramos. Ši galimybė naudinga pirminio montavimo metu, kai reikia nustatyti tinkamus tarpus ir suderinti varčios judėjimą.
Reguliavimas gali būti naudingas ir vėliau, jei eksploatacijos metu prireikia pakoreguoti vartų padėtį. Tačiau jis negali kompensuoti nepakankamai standaus stulpo, pažeistų tvirtinimo jungčių ar netinkamai parinkto vyrio.
Gamintojo nurodytas R = 70–90 mm yra kataloginis reguliavimo matmuo. Jo nereikėtų painioti su atskirai nepatvirtinta sriegio įsukimo eiga.
Į ką atkreipti dėmesį montuojant?
Prieš montuojant būtina patikrinti vartų varčios svorį, ilgį, atraminio stulpo standumą ir numatytą vyrio tvirtinimo mazgą. Montavimo sprendimas turi atitikti konkrečią vyrio konstrukciją.
Viršutinio ir apatinio vyrių sukimosi ašys turi sutapti. Netikslus jų išdėstymas gali apsunkinti vartų judėjimą ir padidinti mechanines apkrovas.
Reguliavimo metu vartų varčią reikia saugiai prilaikyti. Baigus reguliuoti būtina patikrinti srieginių jungčių fiksavimą ir sklandų varčios atidarymą bei uždarymą.
Jeigu gaminys naudojamas lauke, reikia patikrinti jo paviršiaus apsaugą ir apsaugoti nepadengtus arba montavimo metu pažeistus metalinius paviršius nuo korozijos.
Kaip pasirinkti tinkamą vyrį pagal matmenis?
Renkantis reguliuojamą vartų vyrį pirmiausia reikia įvertinti sriegį, bendrą ilgį, konstrukcinių dalių matmenis ir reguliavimo galimybes. Vienodo M20 sriegio vyriai nebūtinai yra tarpusavyje pakeičiami.
Modeliui 61.021 būdingas 90 mm bendras ilgis ir 70–90 mm kataloginis reguliavimo matmuo. Šie duomenys padeda palyginti jį su kitais reguliuojamais vartų vyriais.
Jeigu reikalingas vyris su kvadratine prisukama plokštele, peržiūrėkite reguliuojamą vartų vyrį M20 su 100×100 mm plokštele, 61.019.
Kokią apkrovą atlaiko vyris 61.021?
Konkrečiai gaminio kodui 61.021 patvirtintos leistinos vartų varčios apkrovos šioje specifikacijoje nėra.
Vien M20 sriegis neleidžia nustatyti gaminio laikomosios galios. Vyrio tinkamumas priklauso nuo vartų varčios svorio, ilgio, apkrovų, tvirtinimo konstrukcijos ir montavimo kokybės.
Prieš naudojant vyrį apkrovą turinčioje konstrukcijoje būtina įsitikinti, kad pasirinktas vyrio mazgas atitinka konkretaus projekto reikalavimus.
Dažniausiai užduodami klausimai
Koks yra vyrio 61.021 sriegis?
Šio modelio sriegis yra M20.
Koks bendras vyrio ilgis?
Gamintojo kataloge nurodytas bendras ilgis L – 90 mm.
Koks reguliavimo matmuo?
Techniniame kataloge nurodytas R matmuo – 70–90 mm.
Ar šis vyris turi 100×100 mm plokštelę?
Ne. Modelis 61.021 neturi tokios kvadratinės prisukamos plokštelės. Jeigu jos reikia, galima rinktis kitą atitinkamos konstrukcijos vyrį.
Ar galima reguliuoti vartų padėtį po montavimo?
Taip. Srieginis mechanizmas leidžia koreguoti varčios padėtį, laikantis saugaus reguliavimo reikalavimų.
Ar šis vyris tinka varteliams?
Jis skirtas varstomų vartų ir vartelių konstrukcijoms, tačiau konkretaus projekto tinkamumą reikia įvertinti pagal matmenis, apkrovas ir tvirtinimo būdą.
Ar vyris atlaiko 105 kg?
Šiam konkrečiam modeliui tokia apkrova nepatvirtinta. Kitų M20 vyrių apkrovos duomenų negalima automatiškai taikyti gaminiui 61.021.
Susijusios prekės ir vartų furnitūra
Jeigu reikalingas M20 vyris su prisukama plokštele, peržiūrėkite reguliuojamą vartų vyrį M20, 61.019.
Kitus modelius rasite reguliuojamų vartų vyrių kategorijoje, o papildomus montavimo elementus – vartų furnitūros kategorijoje.
