Reguliuojamas vartų vyris M20, 88 mm, 61.021.20
690 €Pirk daugiau, mokėk mažiau10+ vnt. – 580 € už vnt. -15%-
Reguliuojamas vartų vyris M20, 88 mm – 61.021.20

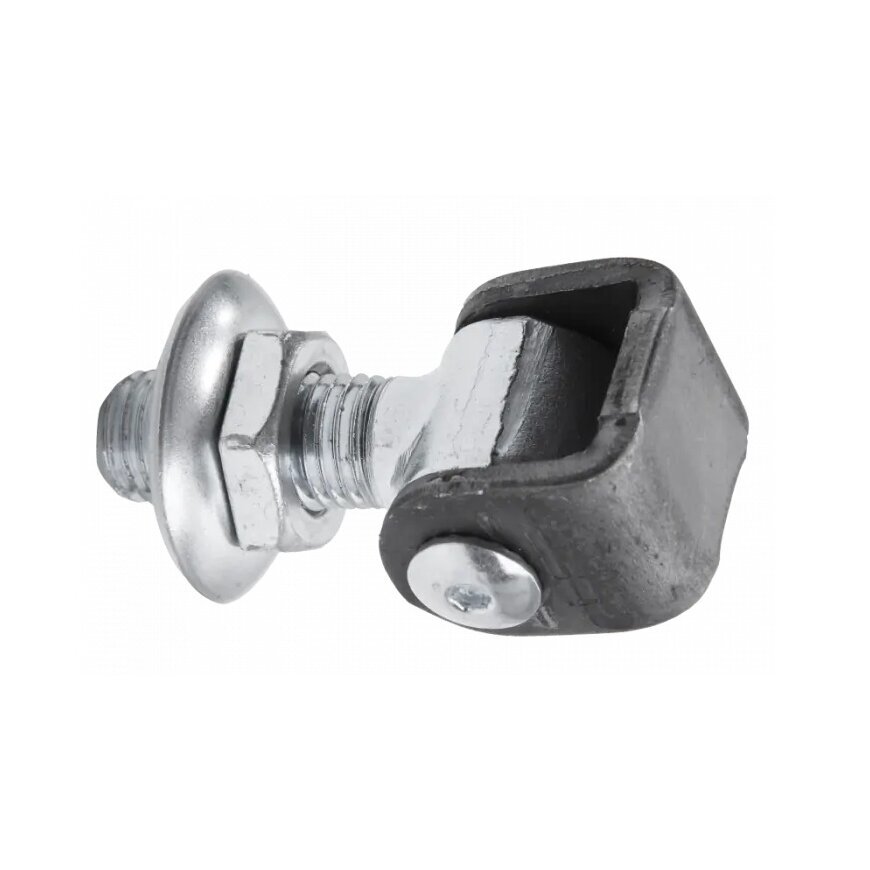

Reguliuojamas vartų vyris M20, 61.021.20 – plieninis vyris su srieginiu reguliavimo mechanizmu, skirtas metaliniams varstomiems vartams ir varteliams. Konstrukcija leidžia tikslinti vartų varčios padėtį montavimo metu ir prireikus ją koreguoti eksploatuojant vartus.
Vyrio sriegis yra M20, bendras ilgis L – 88 mm, auselės plotis B – 43 mm, o matmuo G – 40 mm. Šis modelis neturi kvadratinės prisukamos plokštelės.
Reguliuojamas mechanizmas naudingas montuojant varstomus vartus, kai svarbu nustatyti tinkamą atstumą tarp vartų varčios ir atraminio stulpo. Vyrio konstrukcija turi būti suderinta su numatytu tvirtinimo mazgu.
Reguliuojamo vartų vyrio 61.021.20 techniniai duomenys

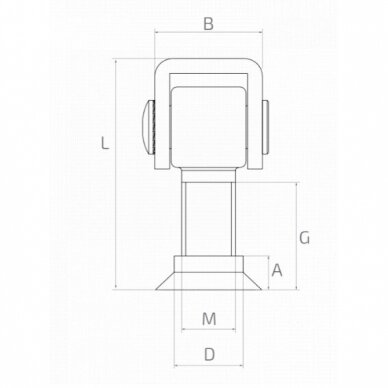

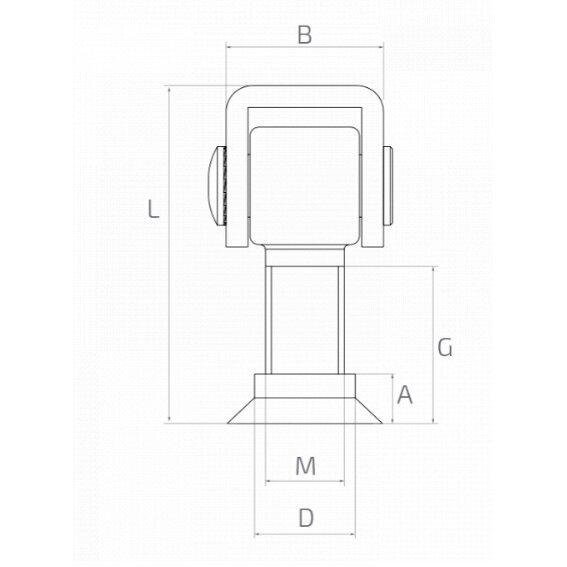

Parametras Reikšmė Prekės kodas 61.021.20 Gaminio tipas Reguliuojamas vartų vyris Sriegis M M20 Auselės plotis B 43 mm Matmuo G 40 mm Bendras ilgis L 88 mm Matmuo D 48 mm Matmuo A 16 mm Medžiaga Plienas Leistina apkrova Iki 105 kg dviejų vyrių porai, kai varčios ilgis 2 m M, B, G, L, D ir A yra gamintojo techninio brėžinio žymėjimai. Bendras ilgis L nėra reguliavimo eiga. Apkrova nurodyta dviejų vyrių porai.
Pagrindinės reguliuojamo vartų vyrio M20 savybės
- M20 srieginis mechanizmas. Leidžia koreguoti vyrio padėtį vartų atramos atžvilgiu.
- 88 mm bendras ilgis. Svarbus parenkant vyrį pagal montavimo geometriją.
- 43 mm pločio auselė. Konstrukcinis matmuo, padedantis įvertinti suderinamumą.
- Reguliavimo veržlė. Naudojama vyrio padėčiai nustatyti ir fiksuoti.
- Konstrukcija be kvadratinės plokštelės. Skiriasi nuo prisukamus tvirtinimo skydelius turinčių modelių.
- Iki 105 kg apkrova vyrių porai. Nurodyta 2 m ilgio vartų varčiai.
Kur naudojamas reguliuojamas vyris 61.021.20?
Šis modelis naudojamas metalinių varstomų kiemo vartų, įvažiavimo vartų ir vartelių konstrukcijose, kuriose numatytas reguliuojamas M20 vyrio mazgas.
Reguliavimo galimybė naudinga naujų vartų montavimo metu, kai reikia suderinti varčios padėtį, užtikrinti tinkamus tarpus ir sklandų atidarymą. Ji taip pat leidžia atlikti korekcijas po montavimo, jeigu to reikia dėl konstrukcijos padėties pokyčių.
Prieš parenkant vyrį būtina įvertinti ne tik sriegio dydį, bet ir visą konstrukciją: vartų varčios svorį, ilgį, atraminio stulpo standumą ir tvirtinimo mazgo geometriją.
Kaip montuojamas reguliuojamas vartų vyris M20?
Montavimo būdas parenkamas pagal gamintojo brėžinį ir konkrečią vartų konstrukciją. Modelis 61.021.20 neturi kvadratinės plokštelės su keturiomis montavimo skylėmis, todėl jo nereikėtų painioti su prisukamais reguliuojamais vyriais.
Prieš montuojant būtina patikrinti vartų varčios geometriją ir atraminio stulpo tvirtumą. Viršutinio ir apatinio vyrių sukimosi ašys turi sutapti, kad vartai judėtų sklandžiai.
Jeigu tvirtinimo konstrukcijoje numatytas suvirinimas, darbus turi atlikti kvalifikuotas specialistas. Suvirinimo metu svarbu apsaugoti sriegį ir judančias vyrio dalis nuo purslų bei perkaitimo.
Baigus montuoti reikia patikrinti tvirtinimo jungčių patikimumą, reguliavimo mechanizmo fiksavimą ir visą vartų atidarymo bei uždarymo eigą.
Kaip reguliuoti vartų varčios padėtį?
M20 srieginis mechanizmas leidžia tikslinti vyrio padėtį atramos atžvilgiu. Reguliuojant galima koreguoti tarpą tarp vartų varčios ir stulpo bei suderinti vartų judėjimą.
Prieš atliekant reguliavimą vartų varčią būtina saugiai prilaikyti. Reguliavimo metu turi išlikti pakankamas sriegio įsukimo ilgis, o baigus reikia patikrinti veržlės fiksavimą.
Jeigu vartų varčia stipriai nusėdusi, atraminis stulpas juda arba tvirtinimo mazgas deformuotas, vien vyrio reguliavimo gali nepakakti. Tokiais atvejais būtina įvertinti visos konstrukcijos būklę.
Ar reguliuojamas vyris tinkamas lauko vartams?
Vyris skirtas vartų ir vartelių konstrukcijoms. Naudojant jį lauke, svarbu užtikrinti tinkamą metalo paviršių apsaugą nuo korozijos, ypač suvirinimo ir kitų montavimo darbų paveiktose vietose.
Prieš montuojant rekomenduojama patikrinti konkretaus gaminio paviršiaus dangą. Neapsaugotus plieno paviršius reikia padengti tinkama antikorozine sistema.
Eksploatuojant vartus verta periodiškai patikrinti vyrio tvirtinimo jungtis, reguliavimo mechanizmą ir judančių dalių būklę.
Kokią apkrovą atlaiko vyris 61.021.20?
Šiam modeliui nurodyta iki 105 kg leistina apkrova dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.
Ši reikšmė nėra vieno vyrio laikomoji galia. Jeigu vartų varčia ilgesnė, platesnė arba jos konstrukcija skiriasi, apkrovos vertinimą reikia atlikti atskirai.
Vartų sistemą taip pat veikia vėjas, todėl reikia įvertinti vyrių, tvirtinimo mazgų, atraminių stulpų ir visos konstrukcijos tinkamumą.
Kuo 61.021.20 skiriasi nuo 61.021.18?
Abu modeliai priklauso tai pačiai reguliuojamų vartų vyrių grupei, tačiau skiriasi sriegio dydžiu ir konstrukciniais matmenimis.
- 61.021.20: M20 sriegis, B – 43 mm, G – 40 mm, L – 88 mm.
- 61.021.18: M18 sriegis, B – 36 mm, G – 40 mm, L – 80 mm.
Abiejų modelių kataloginiai matmenys D ir A sutampa: D – 48 mm, A – 16 mm. Tačiau dėl skirtingo sriegio ir auselės pločio jie nėra automatiškai pakeičiami vienas kitu.
Renkantis tinkamą variantą būtina atsižvelgti į konstrukcijos matmenis ir numatomas apkrovas.
Dažniausiai užduodami klausimai
Koks yra vyrio 61.021.20 sriegis?
Šio modelio sriegis yra M20.
Koks yra vyrio auselės plotis?
Auselės plotis B yra 43 mm.
Ar vyris turi kvadratinę tvirtinimo plokštelę?
Ne. Modelis 61.021.20 neturi kvadratinės prisukamos plokštelės.
Ar galima reguliuoti vartų padėtį po montavimo?
Taip. M20 srieginis mechanizmas leidžia koreguoti vartų varčios padėtį.
Ar 105 kg apkrova nurodyta vienam vyriui?
Ne. Ji nurodyta dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.
Ar M18 modelį galima pakeisti M20 modeliu?
Ne visais atvejais. Skiriasi sriegio dydis, auselės plotis ir bendras ilgis. Prieš keičiant reikia patikrinti suderinamumą.
Susijusios prekės ir vartų furnitūra
Jeigu reikalingas M20 vyris su kvadratine prisukama plokštele, peržiūrėkite reguliuojamą vartų vyrį M20 su 100×100 mm plokštele, 61.019.
Kitus modelius rasite reguliuojamų vartų vyrių kategorijoje, o papildomus montavimo elementus – vartų furnitūros kategorijoje.
