  • Reguliuojamas įvirinamas vartų vyris M24, 100 mm – 61.028

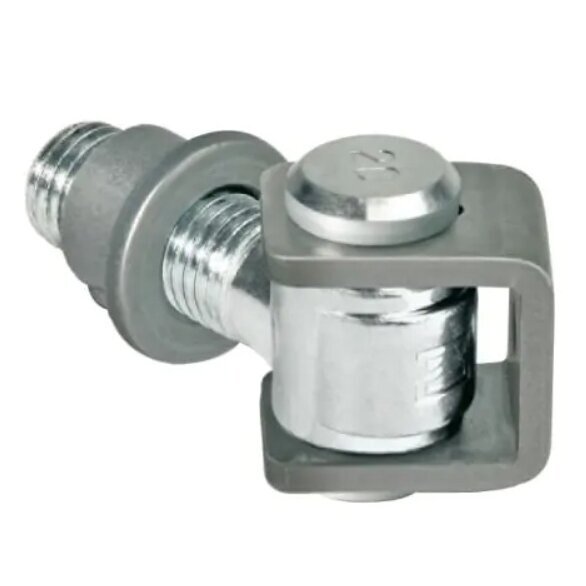

    Reguliuojamas įvirinamas vartų vyris M24, 61.028 – plieninis vartų furnitūros elementas, skirtas metalinių varstomų vartų ir vartelių konstrukcijoms. Šis modelis turi M24 srieginį reguliavimo mechanizmą, leidžiantį tikslinti vartų varčios padėtį atraminės konstrukcijos atžvilgiu.

    Vyrio bendras ilgis L yra 100 mm, reguliavimo matmuo R – 55–75 mm, o konstrukcinės dalies skersmuo F – Ø29 mm. Gaminys priklauso įvirinamų reguliuojamų vyrių grupei ir neturi kvadratinės prisukamos plokštelės.

    Modelis 61.028 aktualus vartų gamintojams ir montuotojams, ieškantiems M24 sriegio vyrio su konkrečiais montavimo matmenimis. Prieš pasirinkimą būtina įvertinti visą vartų konstrukciją, jos apkrovas ir tvirtinimo mazgo suderinamumą.

    Reguliuojamo vartų vyrio 61.028 techniniai duomenys

    Parametras Reikšmė
    Prekės kodas 61.028
    Gaminio tipas Reguliuojamas įvirinamas vartų vyris
    Sriegis M M24
    Matmuo A 35 mm
    Matmuo B 45 mm
    Matmuo C 49 mm
    Matmuo E 26 mm
    Skersmuo F Ø29 mm
    Matmuo G 27 mm
    Matmuo H 59 mm
    Bendras ilgis L 100 mm
    Reguliavimo matmuo R 55–75 mm
    Storis S 6 mm
    Medžiaga Plienas
    Leistina apkrova 150 kg

    A, B, C, E, F, G, H, L, M, R ir S yra gamintojo techninio brėžinio žymėjimai. R yra kataloginis reguliavimo matmuo, o ne automatiškai visa laisva sriegio eiga.

    Pagrindinės reguliuojamo įvirinamo vyrio M24 savybės

    • M24 sriegis. Srieginė konstrukcija suteikia galimybę reguliuoti vyrio padėtį.
    • 100 mm bendras ilgis. Padeda įvertinti vyrio montavimo geometriją.
    • 55–75 mm reguliavimo matmuo R. Nurodytas gamintojo techniniame brėžinyje.
    • Ø29 mm konstrukcinė dalis. Svarbus matmuo vertinant montavimo mazgo suderinamumą.
    • Įvirinama konstrukcija. Skirta integruoti į tinkamai suprojektuotą metalinių vartų mazgą.
    • Be kvadratinės prisukamos plokštelės. Skiriasi nuo reguliuojamų vyrių, tvirtinamų per keturias montavimo skyles.

    Kur naudojamas reguliuojamas vartų vyris 61.028?

    Vyris skirtas varstomų metalinių vartų ir vartelių konstrukcijoms, kuriose numatytas įvirinamas reguliuojamas tvirtinimo mazgas. Jis gali būti naudojamas gaminant naujus vartus arba keičiant suderinamą esamos konstrukcijos vyrį.

    Reguliavimo mechanizmas naudingas tada, kai montavimo metu reikia tiksliai nustatyti vartų varčios padėtį ir tarpą tarp varčios bei atraminio stulpo. Tinkamai parinktas vyris taip pat leidžia atlikti padėties korekcijas eksploatacijos metu.

    Vis dėlto vien M24 sriegio nepakanka gaminio tinkamumui nustatyti. Reikia patikrinti vyrio matmenis, tvirtinimo būdą, vartų masę, varčios ilgį ir atramos standumą.

    Ką reiškia įvirinamas vartų vyris?

    Įvirinamas vyris yra skirtas montuoti metalinėje konstrukcijoje naudojant numatytas suvirinamas jungtis. Tokia konstrukcija skiriasi nuo vyrių su kvadratine prisukama plokštele, kuriuose montavimo jungtys formuojamos varžtais.

    Modelio 61.028 tvirtinimo mazgas turi būti parengtas pagal gamintojo brėžinį ir konkretaus vartų projekto reikalavimus. Prieš suvirinimą būtina patikrinti vyrių išdėstymą, vartų varčios padėtį ir reikiamus montavimo tarpus.

    Suvirinimo darbus turi atlikti kvalifikuotas specialistas. Darbo metu būtina apsaugoti sriegį, reguliavimo mechanizmą ir judančias dalis nuo perkaitimo bei suvirinimo purslų.

    Kaip reguliuojama vartų varčios padėtis?

    M24 srieginis mechanizmas leidžia keisti vyrio padėtį ir tikslinti vartų varčios atstumą nuo atraminės konstrukcijos. Reguliavimas gali būti naudingas pirminio montavimo metu arba vėliau, kai reikia nedidelės varčios padėties korekcijos.

    Reguliavimo matmuo R yra 55–75 mm. Ši reikšmė turi būti vertinama pagal gamintojo brėžinį; jos negalima automatiškai laikyti visa saugia sriegio išsukimo eiga.

    Reguliuojant vartų varčią reikia saugiai prilaikyti ir išlaikyti pakankamą sriegio įsukimo ilgį. Po reguliavimo būtina patikrinti jungčių fiksavimą ir sklandų vartų judėjimą.

    Į ką atkreipti dėmesį montuojant M24 vyrį?

    Prieš montavimą reikia įvertinti vartų varčios masę, ilgį, atraminio stulpo konstrukciją ir vyrių išdėstymą. Viršutinio ir apatinio vyrių sukimosi ašys turi sutapti, kad vartai judėtų be papildomo strigimo.

    Vyrio matmenys turi atitikti paruoštą montavimo mazgą. Ypač svarbu atsižvelgti į 100 mm bendrą ilgį, M24 sriegį ir gamintojo brėžinyje nurodytus konstrukcinius matmenis.

    Baigus montuoti būtina patikrinti suvirinimo jungčių būklę, reguliavimo mechanizmo veikimą ir vartų atidarymą bei uždarymą per visą numatytą eigą.

    Ar vyris tinkamas naudoti lauke?

    Gaminys skirtas vartų konstrukcijoms, tačiau konkreti 61.028 modelio paviršiaus danga šioje specifikacijoje nepatvirtinta. Todėl nereikėtų automatiškai laikyti viso gaminio cinkuotu.

    Naudojant vyrį lauko sąlygomis būtina užtikrinti tinkamą plieno apsaugą nuo korozijos. Ypač svarbu apsaugoti suvirinimo vietas ir kitus nepadengtus ar montavimo metu pažeistus paviršius.

    Eksploatuojant vartus rekomenduojama periodiškai patikrinti vyrio jungtis, reguliavimo mechanizmą ir judančių dalių būklę.

    Kuo 61.028 skiriasi nuo 61.027?

    Abu modeliai priklauso įvirinamų reguliuojamų vartų vyrių grupei, tačiau jų matmenys skiriasi:

    • 61.028: M24 sriegis, bendras ilgis L – 100 mm, reguliavimo matmuo R – 55–75 mm, skersmuo F – Ø29 mm.
    • 61.027: M20 sriegis, bendras ilgis L – 90 mm, reguliavimo matmuo R – 49–69 mm, skersmuo F – Ø25 mm.

    Skirtingi sriegio ir konstrukciniai matmenys reiškia, kad šie modeliai nėra automatiškai pakeičiami vienas kitu. Prieš keičiant vyrį reikia patikrinti visą tvirtinimo mazgą.

    Dažniausiai užduodami klausimai

    Koks yra vyrio 61.028 sriegis?

    Šio modelio sriegis yra M24.

    Koks bendras vyrio ilgis?

     Bendras ilgis L yra 100 mm.

    Koks reguliavimo matmuo?

    Gamintojo nurodytas matmuo R yra 55–75 mm.

    Ar vyris turi kvadratinę tvirtinimo plokštelę?

    Ne. Tai įvirinamos konstrukcijos vyris be kvadratinės prisukamos plokštelės.

    Ar galima reguliuoti vartų padėtį po montavimo?

    Taip, jeigu reguliavimo mechanizmas tinkamai sumontuotas ir užtikrinamas saugus srieginių jungčių fiksavimas.

    Ar vyris atlaiko 150 kg?

    Tokios apkrovos konkrečiam modeliui 61.028 nepatvirtinta. Kitų M24 vyrių apkrovos duomenų jam netaikome.

    Ar visas vyris cinkuotas?

    Konkreti šio modelio paviršiaus danga nepatvirtinta. Prieš montuojant lauke reikia įvertinti antikorozinės apsaugos poreikį.

    Ar galima M20 vyrį pakeisti M24 modeliu?

    Ne visais atvejais. Skiriasi sriegio dydis ir konstrukciniai matmenys, todėl būtina patikrinti suderinamumą.

    Susijusios prekės ir vartų furnitūra

    Kitus modelius rasite reguliuojamų vartų vyrių kategorijoje.

    Jeigu ieškote papildomų vartų montavimo elementų, peržiūrėkite vartų furnitūros asortimentą.
