  • Reguliuojamas vartų vyris M22, 95 mm – 61.024

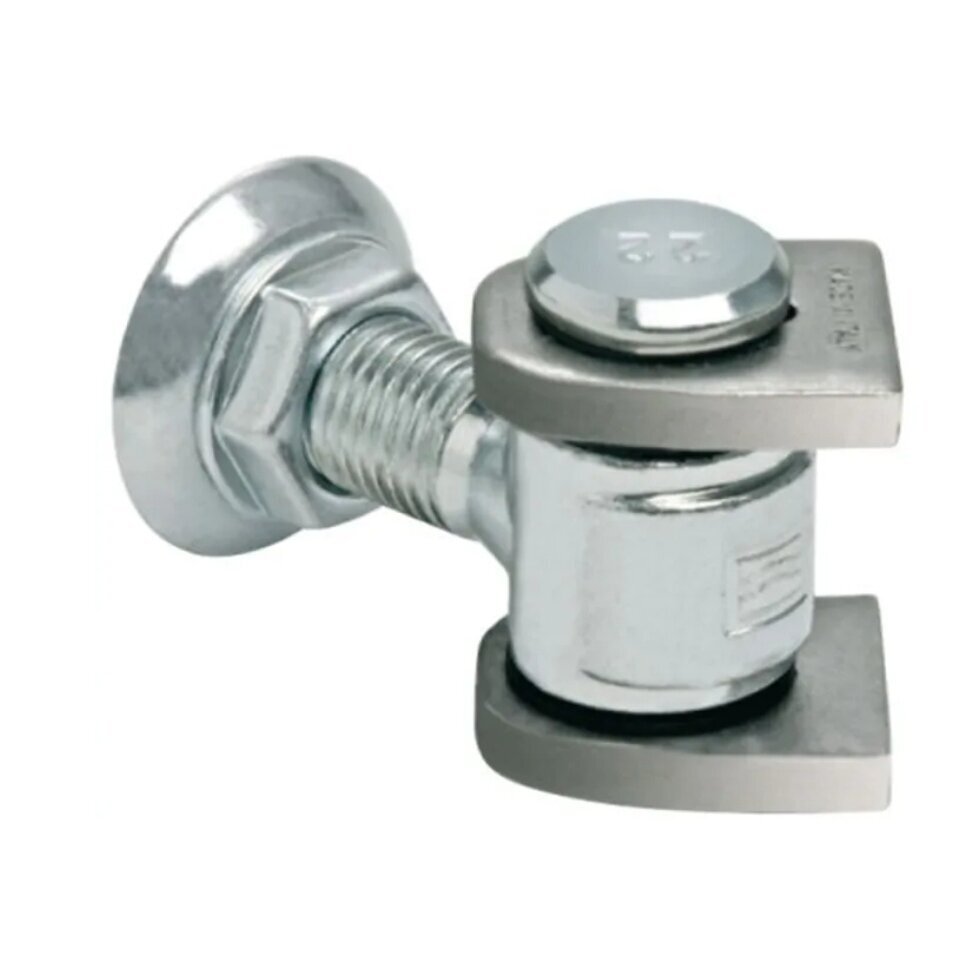

    Reguliuojamas vartų vyris M22, 61.024 – plieninis vyris su srieginiu reguliavimo mechanizmu, skirtas metaliniams varstomiems vartams ir varteliams. M22 sriegis leidžia koreguoti vartų varčios padėtį atraminio stulpo atžvilgiu, todėl gaminys naudingas tiek naujų vartų montavimo, tiek vėlesnio reguliavimo metu.

    Bendras vyrio ilgis L yra 95 mm, reguliavimo matmuo R – 70–95 mm, o konstrukcinės dalies skersmuo F – Ø49 mm. Vyris neturi kvadratinės prisukamos plokštelės, todėl jo montavimo konstrukciją būtina suderinti su konkrečiu vartų projektu.

    Ginoris pateikiama leistina apkrova – iki 130 kg dviejų vyrių porai, kai vartų varčios ilgis 2 metrai. Šis rodiklis nėra vieno vyrio laikomoji galia ir neturėtų būti taikomas kitokios geometrijos vartams be papildomo įvertinimo.

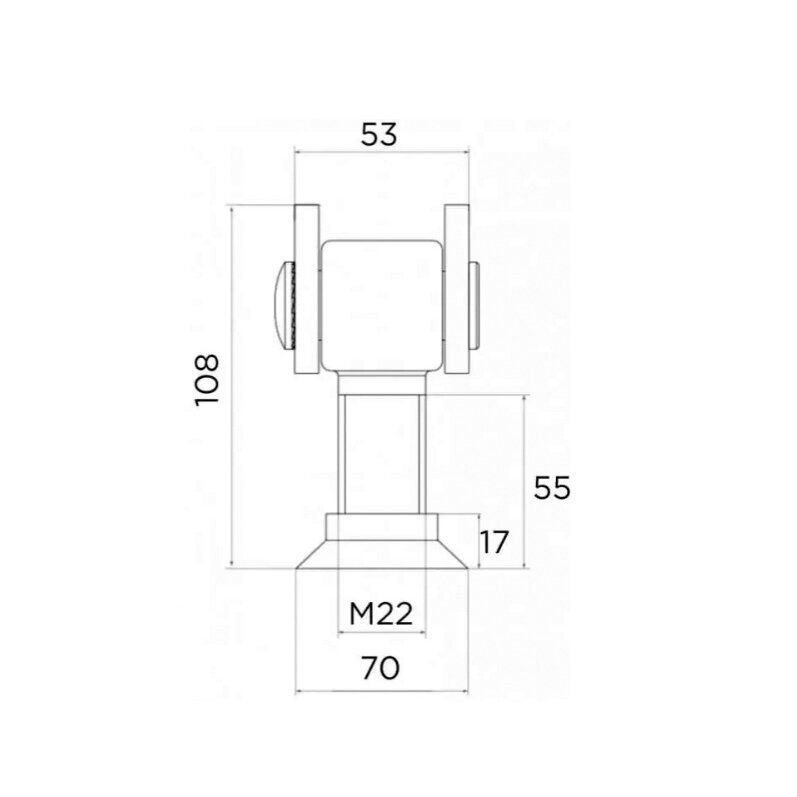

    Reguliuojamo vartų vyrio 61.024 techniniai duomenys

    Parametras Reikšmė
    Prekės kodas 61.024
    Tipas Reguliuojamas vartų vyris
    Sriegis M M22
    Matmuo A 40 mm
    Matmuo B 47 mm
    Matmuo C 53 mm
    Matmuo E 20 mm
    Skersmuo F Ø49 mm
    Matmuo G 27 mm
    Matmuo H 64 mm
    Bendras ilgis L 95 mm
    Reguliavimo matmuo R 70–95 mm
    Storis S 8 mm
    Medžiaga Plienas
    Paviršiaus danga Cinkuotas, pagal Ginoris specifikaciją
    Leistina apkrova Iki 130 kg dviejų vyrių porai, kai varčios ilgis 2 m

    A, B, C, E, F, G, H, L, M, R ir S yra techninio brėžinio žymėjimai. R reiškia kataloginį reguliavimo matmenį, o ne automatiškai visą sriegio eigą.

    Pagrindinės reguliuojamo vyrio M22 savybės

    • M22 srieginis mechanizmas. Leidžia tikslinti vartų varčios padėtį atramos atžvilgiu.
    • 95 mm bendras ilgis. Svarbus parenkant vyrį pagal montavimo geometriją.
    • 70–95 mm reguliavimo matmuo R. Nurodytas gamintojo kataloge.
    • Ø49 mm konstrukcinė dalis. Svarbus suderinamumo su tvirtinimo mazgu parametras.
    • Plieninė konstrukcija. Skirta varstomų vartų ir vartelių vyrių mazgams.
    • Reguliavimo galimybė. Leidžia atlikti varčios padėties korekcijas ir po montavimo.

    Kur naudojamas reguliuojamas vartų vyris 61.024?

    Reguliuojamas M22 vyris naudojamas metalinių varstomų kiemo vartų, įvažiavimo vartų ir vartelių konstrukcijose. Jis aktualus vartų gamintojams, montuotojams ir metalinių konstrukcijų specialistams, kuriems reikalingas srieginis vartų varčios padėties reguliavimas.

    Montuojant vartus svarbu nustatyti tinkamą tarpą tarp varčios ir stulpo, užtikrinti vyrių ašių sutapimą ir sklandų varčios judėjimą. Reguliuojamas vyris leidžia tikslinti šiuos parametrus nekeičiant viso tvirtinimo mazgo, jeigu pati konstrukcija yra tinkamai įrengta.

    Šis gaminys gali būti naudojamas naujose konstrukcijose arba keičiant esamą vyrį, tačiau būtina patikrinti ne vien sriegio dydį, bet ir visus montavimui svarbius matmenis.

    Kaip veikia M22 vyrio reguliavimas?

    Vyrio srieginis mechanizmas leidžia keisti jo padėtį atraminės konstrukcijos atžvilgiu. Tai padeda nustatyti tinkamą vartų varčios atstumą nuo stulpo ir suderinti jos judėjimą.

    Gamintojo nurodytas reguliavimo matmuo R yra 70–95 mm. Tai kataloginio brėžinio matmuo, todėl jo nereikėtų painioti su nepatvirtintu sriegio įsukimo gyliu arba laisva reguliavimo eiga.

    Reguliuojant būtina saugiai prilaikyti vartų varčią, išlaikyti pakankamą sriegio įsukimo ilgį ir po reguliavimo patikrinti fiksavimo jungtis.

    Į ką atkreipti dėmesį montuojant?

    Prieš montuojant reikia įvertinti vartų varčios svorį, ilgį, atraminio stulpo standumą ir numatytą vyrio tvirtinimo būdą. Vyrio montavimo sprendimas turi atitikti gamintojo techninį brėžinį.

    Modelis 61.024 neturi kvadratinės prisukamos plokštelės, todėl jo nereikėtų painioti su vyriais, kurių tvirtinimo plokštelė turi keturias skyles.

    Viršutinio ir apatinio vyrių sukimosi ašys turi sutapti. Netinkamas jų išdėstymas gali sukelti papildomas apkrovas ir apsunkinti vartų judėjimą.

    Jeigu tvirtinimo mazge numatytas suvirinimas, darbus turi atlikti kvalifikuotas specialistas. Suvirinimo metu būtina apsaugoti sriegį ir judančias vyrio dalis nuo perkaitimo bei suvirinimo purslų.

    Baigus montuoti reikia patikrinti jungčių patikimumą, reguliavimo mechanizmo fiksavimą ir vartų judėjimą per visą atidarymo kampą.

    Ar reguliuojamas vyris M22 tinkamas lauko vartams?

    Ginoris šį modelį apibūdina kaip cinkuotą gaminį, skirtą naudoti lauke. Cinko danga padeda apsaugoti plieną nuo korozijos, tačiau svarbu tinkamai apsaugoti montavimo metu pažeistas vietas.

    Jeigu tvirtinimo darbų metu pažeidžiama apsauginė danga arba atsiranda neapsaugotų plieninių paviršių, juos rekomenduojama apdoroti tinkama antikorozine sistema.

    Eksploatuojant vartus naudinga periodiškai patikrinti sriegines jungtis, vyrio judėjimą ir tvirtinimo mazgo būklę.

    Kokią apkrovą atlaiko vyris 61.024?

    Ginoris nurodo, kad dviejų vyrių poros leistina apkrova yra iki 130 kg, kai vartų varčios ilgis 2 metrai.

    Ši reikšmė nėra vieno vyrio laikomoji galia. Ji taip pat nereiškia, kad tokia pati apkrova automatiškai leidžiama ilgesnei vartų varčiai.

    Renkantis vyrius būtina įvertinti visą vartų sistemą: varčios masę, ilgį, vėjo poveikį, tvirtinimo mazgų patikimumą ir atraminių stulpų standumą.

    Kuo 61.024 skiriasi nuo 61.023?

    Abu modeliai priklauso reguliuojamų vartų vyrių grupei, tačiau skiriasi sriegio dydžiu ir konstrukciniais matmenimis:

    • 61.024: M22 sriegis, L – 95 mm, R – 70–95 mm, F – Ø49 mm, S – 8 mm.
    • 61.023: M18 sriegis, L – 85 mm, R – 70–85 mm, F – Ø40 mm, S – 6 mm.

    Dėl skirtingų matmenų šie modeliai nėra automatiškai pakeičiami vienas kitu. Pasirenkant reikia atsižvelgti į konkretaus tvirtinimo mazgo konstrukciją.

    Mažesnio sriegio alternatyva: reguliuojamas vartų vyris M18, 85 mm, 61.023.

    Dažniausiai užduodami klausimai

    Koks yra vyrio 61.024 sriegis?

    Šio modelio sriegis yra M22.

    Koks reguliavimo matmuo?

    Gamintojo nurodytas reguliavimo matmuo R yra 70–95 mm.

    Ar vyris turi kvadratinę prisukamą plokštelę?

    Ne. Modelis 61.024 neturi kvadratinės tvirtinimo plokštelės su keturiomis montavimo skylėmis.

    Ar galima reguliuoti vartų padėtį po montavimo?

    Taip. Srieginis mechanizmas leidžia atlikti vartų varčios padėties korekcijas.

    Ar vyris tinka naudoti lauke?

    Ginoris nurodo cinkuotą paviršių ir naudojimą lauke. Montavimo metu pažeistas metalines vietas būtina papildomai apsaugoti nuo korozijos.

    Ar 130 kg apkrova nurodyta vienam vyriui?

    Ne. Ji nurodyta dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.

    Ar M22 vyrį galima pakeisti M18 modeliu?

    Ne visais atvejais. Skiriasi sriegis ir konstrukciniai matmenys, todėl būtina patikrinti montavimo suderinamumą.
