Stumdomų vartų viršutinė gaudyklė 42 mm, juoda RAL 9005 – 60.022.9005
885 €Pirk daugiau, mokėk mažiau5+ vnt. – 750 € už vnt. -15%-

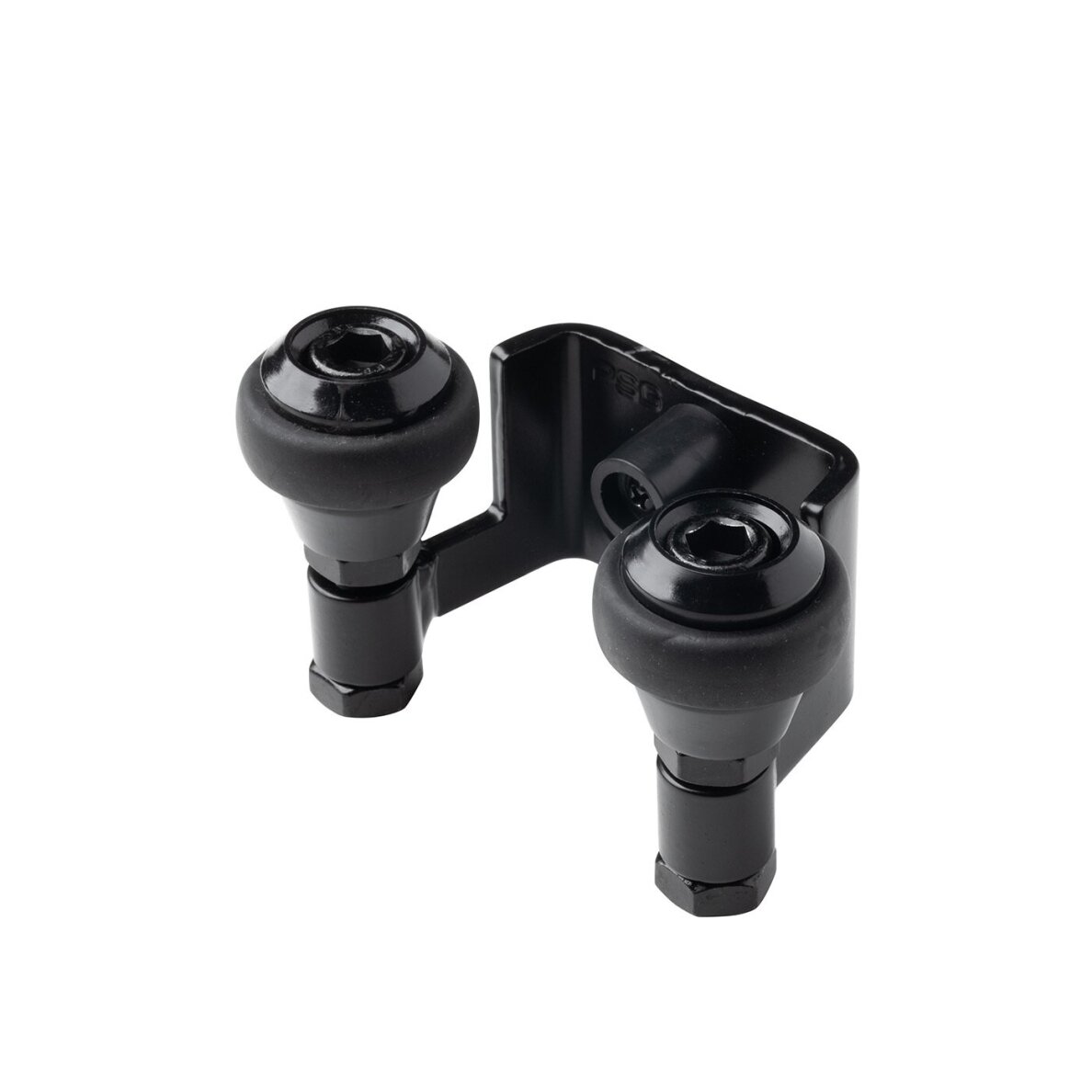

Stumdomų vartų viršutinė gaudyklė 60.022.9005 – juodos RAL 9005 spalvos plieninis vartų furnitūros elementas, skirtas stumdomų vartų viršutinei daliai stabilizuoti uždarytoje padėtyje. Gaudyklėje įrengti du guminiai kreipiamieji ritinėliai, tarp kurių yra 42 mm atstumas, ir guminis stabdiklis, sušvelninantis kontaktą vartams užsidarant.
Šis modelis pritaikytas vartų konstrukcijoms su maždaug 40 mm pločio profiliu. Cinkuotas ir juoda RAL 9005 spalva dažytas paviršius padeda apsaugoti plieninę konstrukciją nuo korozijos bei leidžia furnitūrą vizualiai priderinti prie juodų vartų, tvorų ir atraminių stulpų.

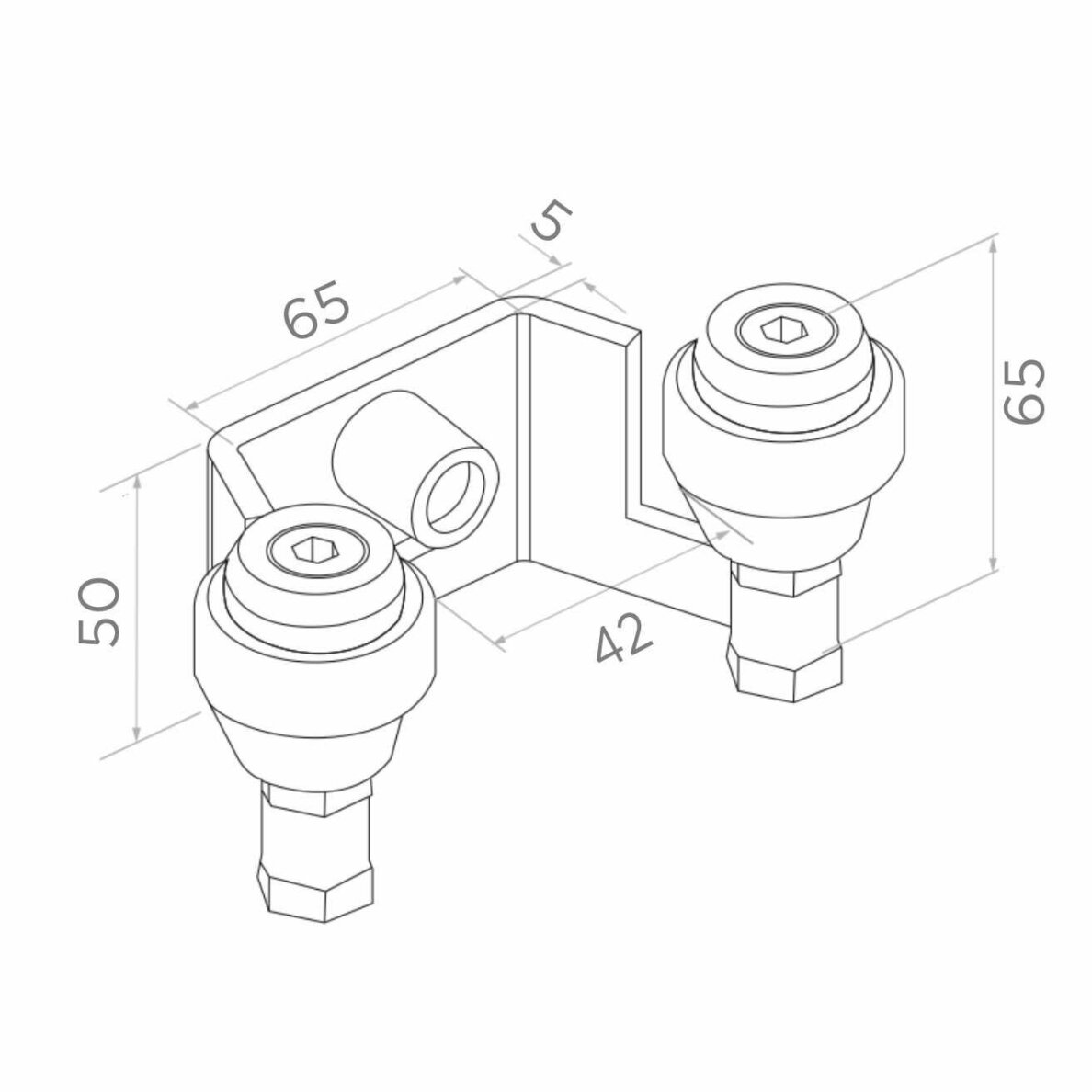

Techniniai duomenys
- Prekės kodas: 60.022.9005
- Gamintojas: PSG
- Tipas: viršutinė stumdomų vartų gaudyklė
- Atstumas tarp ritinėlių (L): 42 mm
- Rekomenduojamas vartų profilio plotis: 40 mm
- Matmuo B: 65 mm
- Aukštis H: 65 mm
- Matmuo H1: 50 mm
- Plieno storis S: 5 mm
- Kreipiamieji ritinėliai: 2 vnt., guminiai
- Stabdiklis: guminis
- Medžiaga: plienas
- Paviršius: cinkuotas ir dažytas
- Spalva: juoda RAL 9005
Kam reikalinga viršutinė stumdomų vartų gaudyklė?
Viršutinė gaudyklė montuojama stumdomų vartų užsidarymo pusėje, prie atraminio stulpo arba papildomo tvirtinimo laikiklio. Uždarant vartus, jų viršutinės konstrukcijos dalis patenka tarp gaudyklės ritinėlių, kurie padeda nukreipti vartų varčią į numatytą padėtį.
Tinkamai parinkta ir sumontuota viršutinė gaudyklė atlieka kelias funkcijas:
- Stabilizuoja vartus – padeda išlaikyti vartų varčią numatytoje uždarymo padėtyje.
- Riboja šoninį judėjimą – prilaiko viršutinę vartų konstrukcijos dalį.
- Mažina kontakto triukšmą – guminiai ritinėliai sušvelnina sąlytį su vartų profiliu.
- Sušvelnina užsidarymą – guminis stabdiklis padeda sumažinti tiesioginį metalinių dalių kontaktą.
Viršutinė gaudyklė naudojama kartu su kitais tinkamai parinktais stumdomų vartų konstrukcijos elementais. Ji nepakeičia apatinės galinio ratuko gaudyklės, kuri atlieka kitą funkciją.
42 mm tarpas tarp ritinėlių – kokiam vartų profiliui tinka?
60.022.9005 gaudyklės atstumas tarp guminių ritinėlių yra 42 mm. Šis matmuo skirtas vartų konstrukcijos daliai, kuri užsidarant patenka tarp ritinėlių.
Gaudyklė dažniausiai pasirenkama vartams su 40 mm pločio profiliu. Tačiau prieš perkant būtina išmatuoti faktinį profilio plotį, įvertinti dažų sluoksnį, suvirinimo siūles ir vartų judėjimo trajektoriją.
Jeigu vartų profiliui reikalingas didesnis tarpas, galima rinktis 60 mm arba 80 mm viršutinę gaudyklę.
Juoda RAL 9005 spalva – vientisas vartų dizainas
RAL 9005 – juoda spalva, plačiai naudojama metalinių vartų, tvorų ir kitų lauko konstrukcijų apdailai. Juodos spalvos viršutinė gaudyklė leidžia išlaikyti vientisą furnitūros ir vartų konstrukcijos išvaizdą.
Prie jos galima derinti tos pačios spalvos gaudyklės tvirtinimo laikiklį. Tai ypač aktualu, kai vartų uždarymo mazgas yra matomoje atraminio stulpo pusėje.
Kiti 60.022 viršutinės gaudyklės spalvų variantai
Ginoris asortimente galima pasirinkti tris 42 mm viršutinės gaudyklės apdailos variantus:
- 60.022 – viršutinė gaudyklė 42 mm, cinkuota.
- 60.022.7016 – viršutinė gaudyklė 42 mm, antracitas RAL 7016.
- 60.022.9005 – viršutinė gaudyklė 42 mm, juoda RAL 9005 – šiuo metu peržiūrima prekė.
Visi trys modeliai priklauso tai pačiai 60.022 gaminių šeimai. Renkantis svarbu atsižvelgti į techninius matmenis ir pageidaujamą paviršiaus apdailą.

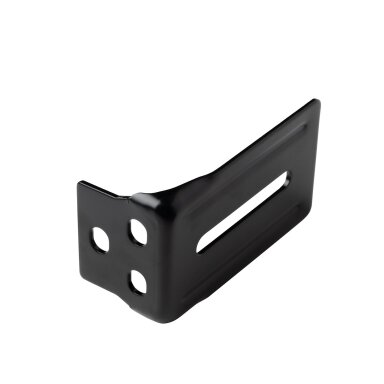

Juodas viršutinės gaudyklės laikiklis 60.014.9005
Jeigu gaudyklę reikia montuoti naudojant papildomą laikiklį, rekomenduojame peržiūrėti 60.014.9005 – juodą RAL 9005 vartų gaudyklės laikiklį.
Šis 130 × 75 mm plieninis laikiklis priklauso 60.014 serijai ir yra skirtas viršutinių vartų gaudyklių tvirtinimui. Juoda spalva leidžia vizualiai suderinti abu vartų furnitūros elementus.
Taip pat galima pasirinkti:

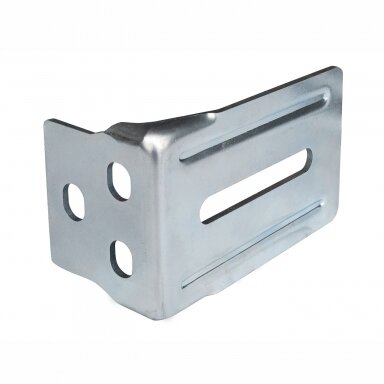

- 60.014 – standartinį gaudyklės tvirtinimo laikiklį.
- 60.014.7016 – antracito RAL 7016 spalvos laikiklį.
Prieš montuojant būtina patikrinti gaudyklės ir laikiklio tvirtinimo angų išdėstymą bei atraminės konstrukcijos montavimo sąlygas.
42 mm, 60 mm ar 80 mm – kurią gaudyklę rinktis?
Viršutinės vartų gaudyklės skiriasi atstumu tarp kreipiamųjų ritinėlių. Tinkamas modelis pasirenkamas pagal vartų profilio matmenis.
- 60.022 – 42 mm. Skirta konstrukcijoms, kurioms reikalingas 42 mm tarpas tarp ritinėlių.
- 60.023.7016 – 60 mm viršutinė gaudyklė, antracitas RAL 7016.
- 60.023.9005 – 60 mm viršutinė gaudyklė, juoda RAL 9005.
- 60.024 – 80 mm viršutinė gaudyklė, cinkuota.
Jeigu reikalinga juoda gaudyklė, bet 42 mm tarpas per mažas, verta peržiūrėti 60.023.9005 modelį su 60 mm tarpu tarp ritinėlių.
Montavimas ir reguliavimas
Viršutinė gaudyklė 60.022.9005 montuojama vartų užsidarymo pusėje prie tvirtos atraminės konstrukcijos arba naudojant tinkamą 60.014 serijos laikiklį.
Montuojant rekomenduojama:
- išmatuoti vartų profilį, kuris pateks tarp ritinėlių;
- nustatyti tinkamą gaudyklės aukštį ir padėtį;
- patikrinti, ar vartų varčia į gaudyklę patenka be strigimo;
- įsitikinti, kad guminiai ritinėliai tinkamai nukreipia vartų konstrukciją;
- patikrinti guminio stabdiklio kontaktą su vartais;
- patikimai pritvirtinti gaudyklę arba jos laikiklį;
- po montavimo išbandyti vartų judėjimą per visą atidarymo ir uždarymo eigą.
Gaudyklė neturi sukelti pernelyg didelio spaudimo vartų profiliui ar trukdyti sklandžiam vartų judėjimui.
Kur įsigyti viršutines vartų gaudykles ir laikiklius?
Viršutines stumdomų vartų gaudykles, jų laikiklius, nukreipėjus ir kitus vartų furnitūros elementus rasite Ginoris vartų gaudyklių ir nukreipėjų kategorijoje.
Stumdomų vartų viršutinė gaudyklė 60.022.9005 – juodos RAL 9005 spalvos plieninė gaudyklė su dviem guminiais ritinėliais, tarp kurių yra 42 mm tarpas, ir guminiu stabdikliu. Ji padeda stabilizuoti uždarytus vartus, o kartu su juodu 60.014.9005 laikikliu leidžia suformuoti vizualiai vientisą vartų uždarymo mazgą.
