Stumdomų vartų viršutinė gaudyklė 80 mm – 60.024
925 €Pirk daugiau, mokėk mažiau3+ vnt. – 785 € už vnt. -15%-
Stumdomų vartų viršutinė gaudyklė 60.024 – cinkuoto plieno vartų furnitūros elementas, skirtas savaime laikomų stumdomų vartų viršutinei daliai stabilizuoti uždarytoje padėtyje. Gaudyklėje sumontuoti du guminiai kreipiamieji ritinėliai, tarp kurių yra 80 mm atstumas, ir guminis stabdiklis, padedantis sušvelninti vartų kontaktą užsidarant.
Ši viršutinė gaudyklė pasirenkama vartų konstrukcijoms, kurioms reikalingas didesnis tarpas tarp kreipiamųjų ritinėlių. Cinkuotas plieninis korpusas padeda apsaugoti gaminį nuo korozijos, o guminiai elementai mažina triukšmą ir tiesioginį metalinių dalių kontaktą.
Techniniai duomenys
- Prekės kodas: 60.024
- Tipas: viršutinė stumdomų vartų gaudyklė
- Atstumas tarp ritinėlių (L): 80 mm
- Matmuo B: 65 mm
- Aukštis H: 65 mm
- Matmuo H1: 50 mm
- Plieno storis S: 5 mm
- Svoris: 0,55 kg
- Kreipiamieji ritinėliai: 2 vnt., guminiai
- Stabdiklis: guminis
- Medžiaga: plienas
- Paviršius: cinkuotas
Kam reikalinga viršutinė vartų gaudyklė?
Viršutinė vartų gaudyklė montuojama stumdomų vartų užsidarymo pusėje, prie atraminio stulpo arba tinkamos papildomos tvirtinimo konstrukcijos. Vartams užsidarant, viršutinė vartų varčios dalis patenka tarp gaudyklės ritinėlių, kurie padeda nukreipti ją į numatytą padėtį.
Tinkamai parinkta ir sumontuota gaudyklė atlieka kelias svarbias funkcijas:
- Stabilizuoja uždarytus vartus – padeda išlaikyti viršutinę vartų varčios dalį numatytoje padėtyje.
- Riboja šoninį judėjimą – mažina nepageidaujamą uždarytų vartų judėjimą į šonus.
- Mažina kontakto triukšmą – guminiai ritinėliai sušvelnina sąlytį su vartų konstrukcija.
- Sušvelnina užsidarymą – guminis stabdiklis padeda sumažinti tiesioginį metalinių elementų kontaktą.
Viršutinė gaudyklė nepakeičia apatinės galinio ratuko gaudyklės. Šie vartų furnitūros elementai montuojami skirtingose vietose ir atlieka skirtingas funkcijas.
80 mm tarpas tarp ritinėlių – kokiam vartų profiliui tinka?
60.024 gaudyklės atstumas tarp guminių ritinėlių yra 80 mm. Šis matmuo nurodo tarpą, į kurį vartams užsidarant patenka viršutinė vartų konstrukcijos dalis.
80 mm gaudyklė pasirenkama tada, kai mažesnio tarpo modeliai neatitinka vartų profilio arba konstrukcijos matmenų. Prieš perkant būtina išmatuoti faktinį profilio plotį, įvertinti paviršiaus dangą, suvirinimo siūles ir vartų judėjimo trajektoriją.
Svarbu: 80 mm nurodo tarpą tarp ritinėlių, o ne stumdomų vartų apatinio kreipiamojo bėgio matmenį. Vien 80 × 80 mm bėgio naudojimas nereiškia, kad šis viršutinės gaudyklės modelis automatiškai tiks konkretiems vartams.
42 mm, 60 mm ar 80 mm – kurią viršutinę gaudyklę pasirinkti?
Ginoris asortimente rasite kelių dydžių viršutines vartų gaudykles. Pagrindinis jų pasirinkimo kriterijus – atstumas tarp kreipiamųjų ritinėlių.
- 60.022 – viršutinė vartų gaudyklė 42 mm, cinkuota. Modelis mažesniam profilio pločiui.

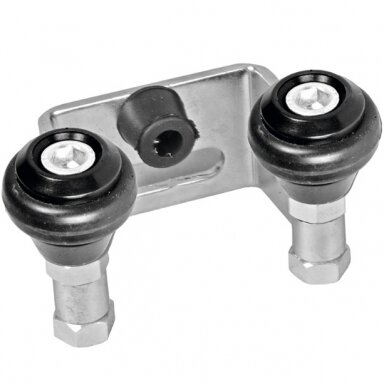

- 60.023 – viršutinė vartų gaudyklė 60 mm, cinkuota. Modelis su vidutinio dydžio tarpu tarp ritinėlių.
- 60.024 – viršutinė vartų gaudyklė 80 mm, cinkuota. Šiuo metu peržiūrimas modelis su didesniu fiksuotu tarpu.
- 60.025 – reguliuojama viršutinė vartų gaudyklė 55–90 mm. Alternatyva, kai reikalingas reguliuojamas tarpas.
Jeigu vartų profilio plotis arba konstrukcijos padėtis neatitinka standartinio fiksuoto tarpo, verta palyginti reguliuojamos gaudyklės galimybes.
Viršutinės gaudyklės tvirtinimo laikikliai
Viršutinė gaudyklė montuojama prie tinkamos atraminės konstrukcijos. Kai reikalingas papildomas montavimo elementas, galima peržiūrėti 60.014 serijos vartų gaudyklių laikiklius.
- 60.014 – standartinis vartų gaudyklės laikiklis.
- 60.014.7016 – antracito RAL 7016 spalvos laikiklis.
- 60.014.9005 – juodos RAL 9005 spalvos laikiklis.
60.014 serijos laikikliai gali būti naudingi formuojant viršutinės gaudyklės tvirtinimo mazgą. Prieš komplektuojant būtina patikrinti pasirinkto laikiklio ir 60.024 gaudyklės tvirtinimo angų sutapimą, montavimo padėtį bei atraminės konstrukcijos tinkamumą.
Cinkuotos viršutinės gaudyklės privalumai
60.024 gaudyklės plieninis korpusas yra cinkuotas. Cinko danga padeda apsaugoti plieną nuo korozijos, todėl toks paviršius praktiškas lauke naudojamai vartų furnitūrai.
Šio modelio privalumai:
- 80 mm tarpas tarp ritinėlių – galimybė naudoti konstrukcijose, kurioms reikalingas didesnis viršutinės gaudyklės tarpas.
- 5 mm storio plienas – tvirtas gaudyklės korpusas.
- Cinkuotas paviršius – papildoma plieno apsauga nuo korozijos.
- Guminiai ritinėliai – švelnesnis kontaktas su vartų konstrukcija.
- Guminis stabdiklis – padeda sušvelninti vartų kontaktą užsidarant.
Viršutinės gaudyklės montavimas ir reguliavimas
60.024 gaudyklė montuojama vartų užsidarymo pusėje taip, kad viršutinė vartų konstrukcijos dalis patektų tarp ritinėlių sklandžiai ir be nereikalingo spaudimo.
Prieš montuojant rekomenduojama:
- išmatuoti vartų profilio dalį, kuri pateks tarp 80 mm tarpu išdėstytų ritinėlių;
- nustatyti tinkamą gaudyklės montavimo aukštį;
- patikrinti vartų judėjimo trajektoriją užsidarymo vietoje;
- įsitikinti, kad ritinėliai tinkamai nukreipia viršutinę vartų dalį;
- patikrinti guminio stabdiklio kontaktą su vartais;
- parinkti tinkamus tvirtinimo elementus pagal atraminės konstrukcijos medžiagą;
- po montavimo išbandyti visą vartų atidarymo ir uždarymo eigą.
Netinkamai parinkta arba sumontuota gaudyklė gali apsunkinti vartų judėjimą. Todėl svarbu tiksliai suderinti jos padėtį su vartų konstrukcija.
Dažniausiai užduodami klausimai
Ar 60.024 gaudyklė tinka vartams su 80 mm profiliu?
Gaudyklės tarpas tarp ritinėlių yra 80 mm, tačiau būtina patikrinti faktinį vartų profilio plotį, paviršiaus dangą ir judėjimo trajektoriją. Vien nominalus profilio dydis negarantuoja tinkamo veikimo.
Kuo skiriasi 60.023 ir 60.024 viršutinės gaudyklės?
Pagrindinis skirtumas – atstumas tarp ritinėlių. 60.023 modelyje jis yra 60 mm, o 60.024 modelyje – 80 mm. Abi gaudyklės skirtos viršutinei uždarytų stumdomų vartų daliai stabilizuoti.
Ar šiai gaudyklei būtinas papildomas laikiklis?
Tai priklauso nuo vartų atraminės konstrukcijos ir pasirinkto montavimo būdo. Kai tiesioginis tvirtinimas netinka, galima įvertinti papildomo 60.014 serijos laikiklio naudojimą, patikrinus techninį suderinamumą.
Ar 60.024 gaudyklė yra reguliuojama?
Ne. 60.024 modelio tarpas tarp ritinėlių yra fiksuotas – 80 mm. Jeigu reikalingas reguliuojamas tarpas, galima peržiūrėti 60.025 viršutinę gaudyklę.
Kur įsigyti viršutines vartų gaudykles?
Viršutines stumdomų vartų gaudykles, montavimo laikiklius, nukreipėjus ir kitus vartų furnitūros elementus rasite Ginoris nukreipėjų ir gaudyklių kategorijoje.
Stumdomų vartų viršutinė gaudyklė 60.024 – cinkuoto plieno gaudyklė su dviem guminiais ritinėliais, 80 mm tarpu tarp jų ir guminiu stabdikliu. Ji skirta savaime laikomų stumdomų vartų viršutinei daliai stabilizuoti uždarytoje padėtyje.
