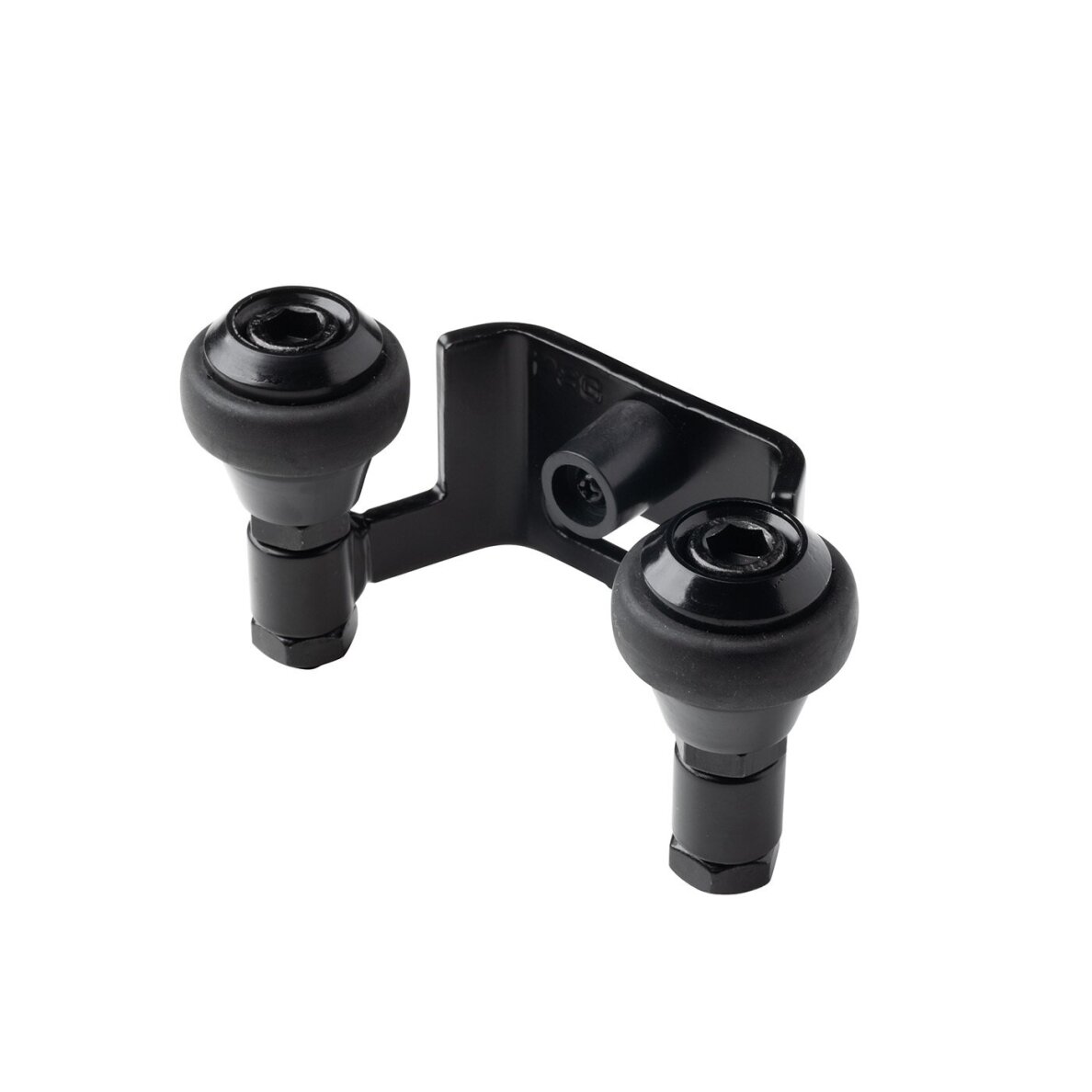

Stumdomų vartų viršutinė gaudyklė 60 mm, juoda RAL 9005 – 60.023.9005
950 €Pirk daugiau, mokėk mažiau5+ vnt. – 800 € už vnt. -15%-
Stumdomų vartų viršutinė gaudyklė 60.023.9005 – juodos RAL 9005 spalvos plieninis vartų furnitūros elementas, skirtas stumdomų vartų viršutinei daliai stabilizuoti uždarytoje padėtyje. Gaudyklėje įrengti du gumuoti kreipiamieji ritinėliai, tarp kurių yra 60 mm atstumas, ir guminis stabdiklis, sušvelninantis kontaktą vartams užsidarant.
Juoda viršutinė gaudyklė tinka savaime laikomų ir bėgelinių stumdomų vartų konstrukcijoms, kai viršutinėje vartų dalyje reikalingas 60 mm tarpas tarp kreipiamųjų ritinėlių. RAL 9005 spalva leidžia furnitūrą vizualiai priderinti prie juodų metalinių vartų, tvorų ir atraminių stulpų.

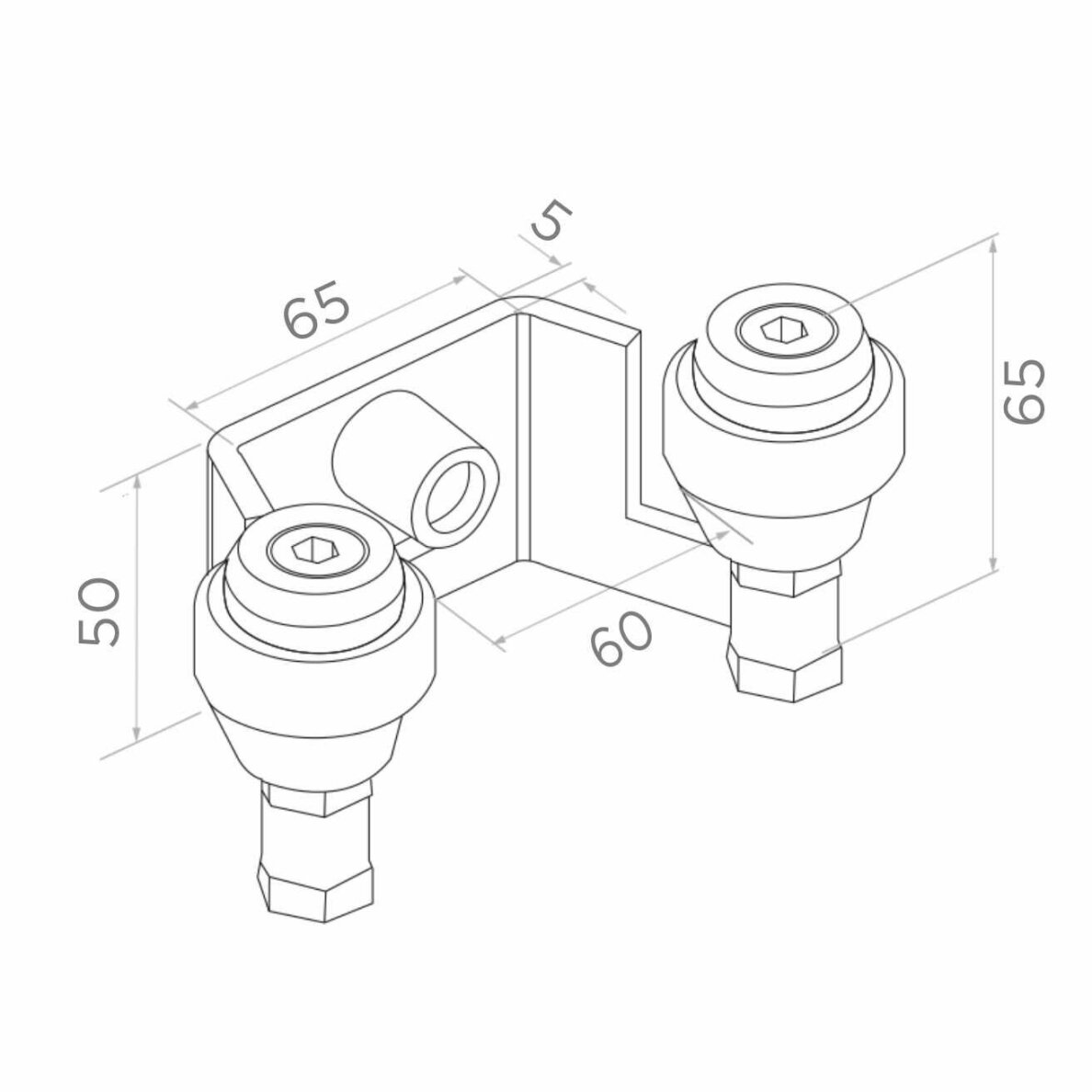

Techniniai duomenys
- Prekės kodas: 60.023.9005
- Gamintojas: PSG
- Tipas: viršutinė stumdomų vartų gaudyklė
- Atstumas tarp ritinėlių (L): 60 mm
- Matmuo B: 65 mm
- Aukštis H: 65 mm
- Matmuo H1: 50 mm
- Plieno storis S: 5 mm
- Kreipiamieji ritinėliai: 2 vnt., gumuoti
- Stabdiklis: guminis
- Korpuso medžiaga: plienas
- Spalva: juoda RAL 9005
Kam reikalinga viršutinė stumdomų vartų gaudyklė?
Viršutinė vartų gaudyklė montuojama vartų užsidarymo pusėje, prie atraminio stulpo arba naudojant papildomą tvirtinimo laikiklį. Vartams užsidarant, jų viršutinė konstrukcijos dalis patenka tarp dviejų gaudyklės ritinėlių.
Tinkamai sumontuota viršutinė gaudyklė atlieka kelias funkcijas:
- Stabilizuoja uždarytus vartus – padeda išlaikyti viršutinę vartų dalį numatytoje padėtyje.
- Riboja šoninį judėjimą – sumažina nepageidaujamą vartų varčios judėjimą į šonus.
- Mažina kontakto triukšmą – gumuoti ritinėliai sušvelnina sąlytį su vartų konstrukcija.
- Sušvelnina užsidarymą – guminis stabdiklis sumažina tiesioginį metalinių elementų kontaktą.
Viršutinė gaudyklė nepakeičia apatinio galinio ratuko gaudyklės. Šie vartų furnitūros elementai montuojami skirtingose konstrukcijos vietose ir atlieka skirtingas funkcijas.
60 mm tarpas tarp ritinėlių – kokiam vartų profiliui tinka?
60.023.9005 gaudyklėje atstumas tarp ritinėlių yra 60 mm. Šis matmuo svarbus renkantis gaudyklę pagal viršutinį vartų profilį arba kitą konstrukcinį elementą, kuris vartams užsidarant patenka tarp ritinėlių.
Prieš perkant rekomenduojama išmatuoti faktinį vartų profilio plotį, įvertinti dažų sluoksnį, suvirinimo siūles ir vartų judėjimo trajektoriją.
Profilis turi patekti tarp ritinėlių sklandžiai, be strigimo ir pernelyg didelio spaudimo. Jeigu vartų konstrukcijai reikalingas mažesnis arba didesnis tarpas, galima rinktis kitų matmenų viršutinę gaudyklę.
Juoda RAL 9005 spalva – vientisa vartų furnitūros išvaizda
RAL 9005 – juoda spalva, dažnai pasirenkama metalinių vartų, tvorų, vartelių ir kitų lauko konstrukcijų apdailai. Tos pačios spalvos furnitūros elementai leidžia išlaikyti vientisą vartų konstrukcijos dizainą.
Juodos spalvos viršutinė gaudyklė ypač aktuali, kai vartų uždarymo mazgas yra matomoje atraminio stulpo pusėje. Prie jos galima derinti juodą tvirtinimo laikiklį, kad abu elementai vizualiai derėtų tarpusavyje.
Kiti 60.023 viršutinės gaudyklės spalvų variantai
Ginoris asortimente rasite kelis 60 mm viršutinės gaudyklės apdailos variantus:
- 60.023 – viršutinė vartų gaudyklė 60 mm, cinkuota.
- 60.023.7016 – viršutinė vartų gaudyklė 60 mm, antracitas RAL 7016.
- 60.023.9005 – viršutinė vartų gaudyklė 60 mm, juoda RAL 9005 – šiuo metu peržiūrima prekė.
Šie gaminiai priklauso tai pačiai 60.023 modelių šeimai. Renkantis svarbu atsižvelgti į vartų konstrukcijos matmenis ir pageidaujamą furnitūros spalvą.
Juodas viršutinės gaudyklės laikiklis 60.014.9005
Jeigu gaudyklei montuoti reikalingas papildomas laikiklis, rekomenduojame 60.014.9005 – juodą RAL 9005 vartų gaudyklės laikiklį.
Šis 130 × 75 mm plieninis laikiklis priklauso 60.014 serijai, skirtai viršutinių vartų gaudyklių tvirtinimui. Pasirinkus tos pačios spalvos gaudyklę ir laikiklį, galima suformuoti vizualiai vientisą vartų uždarymo mazgą.
Taip pat Ginoris asortimente galima pasirinkti:
Prieš montuojant būtina patikrinti gaudyklės ir laikiklio tvirtinimo angų išdėstymą bei atraminės konstrukcijos montavimo sąlygas.
42 mm, 60 mm ar 80 mm – kurią viršutinę gaudyklę pasirinkti?
Viršutinės stumdomų vartų gaudyklės skiriasi tarpu tarp kreipiamųjų ritinėlių. Tinkamas modelis pasirenkamas pagal vartų profilio matmenis.
- 60.022.9005 – viršutinė gaudyklė 42 mm, juoda RAL 9005. Mažesnis tarpas tarp ritinėlių.
- 60.023.9005 – viršutinė gaudyklė 60 mm, juoda RAL 9005. Šiuo metu peržiūrimas modelis.
- 60.024 – viršutinė gaudyklė 80 mm, cinkuota. Didesnis tarpas tarp ritinėlių.
- 60.025 – reguliuojama viršutinė gaudyklė 55–90 mm. Modelis su reguliuojamu tarpu.
Jeigu svarbu išlaikyti juodą furnitūros spalvą, tačiau 60 mm tarpas netinka, verta peržiūrėti juodą 42 mm gaudyklę. Didesniems profiliams galima rinktis kitų matmenų modelius, patikrinus jų techninį tinkamumą.
Montavimas ir reguliavimas
Viršutinė gaudyklė 60.023.9005 montuojama stumdomų vartų užsidarymo pusėje, prie tvirtos atraminės konstrukcijos arba naudojant tinkamą 60.014 serijos laikiklį.
Montuojant rekomenduojama:
- išmatuoti vartų profilį, kuris pateks tarp gaudyklės ritinėlių;
- nustatyti tinkamą gaudyklės aukštį ir montavimo padėtį;
- patikrinti, ar vartų varčia sklandžiai patenka tarp ritinėlių;
- įsitikinti, kad ritinėliai nesukelia pernelyg didelio spaudimo profiliui;
- patikrinti guminio stabdiklio padėtį;
- parinkti tinkamus tvirtinimo elementus pagal atraminę konstrukciją;
- po montavimo išbandyti visą vartų atidarymo ir uždarymo eigą.
Netinkamai nustatyta gaudyklės padėtis gali apsunkinti vartų judėjimą ir sukelti papildomą apkrovą vartų konstrukcijos elementams.
Kur įsigyti viršutines vartų gaudykles ir laikiklius?
Viršutines vartų gaudykles, jų tvirtinimo laikiklius, nukreipėjus ir kitus stumdomų vartų furnitūros elementus rasite Ginoris vartų gaudyklių ir nukreipėjų kategorijoje.
Stumdomų vartų viršutinė gaudyklė 60.023.9005 – juodos RAL 9005 spalvos plieninė gaudyklė su dviem gumuotais ritinėliais, tarp kurių yra 60 mm tarpas, ir guminiu stabdikliu. Ji padeda stabilizuoti uždarytus vartus ir gali būti derinama su tos pačios spalvos 60.014.9005 tvirtinimo laikikliu.
