Stumdomų vartų viršutinė gaudyklė 60 mm, antracitas RAL 7016 – 60.023.7016
950 €Pirk daugiau, mokėk mažiau5+ vnt. – 800 € už vnt. -15%-

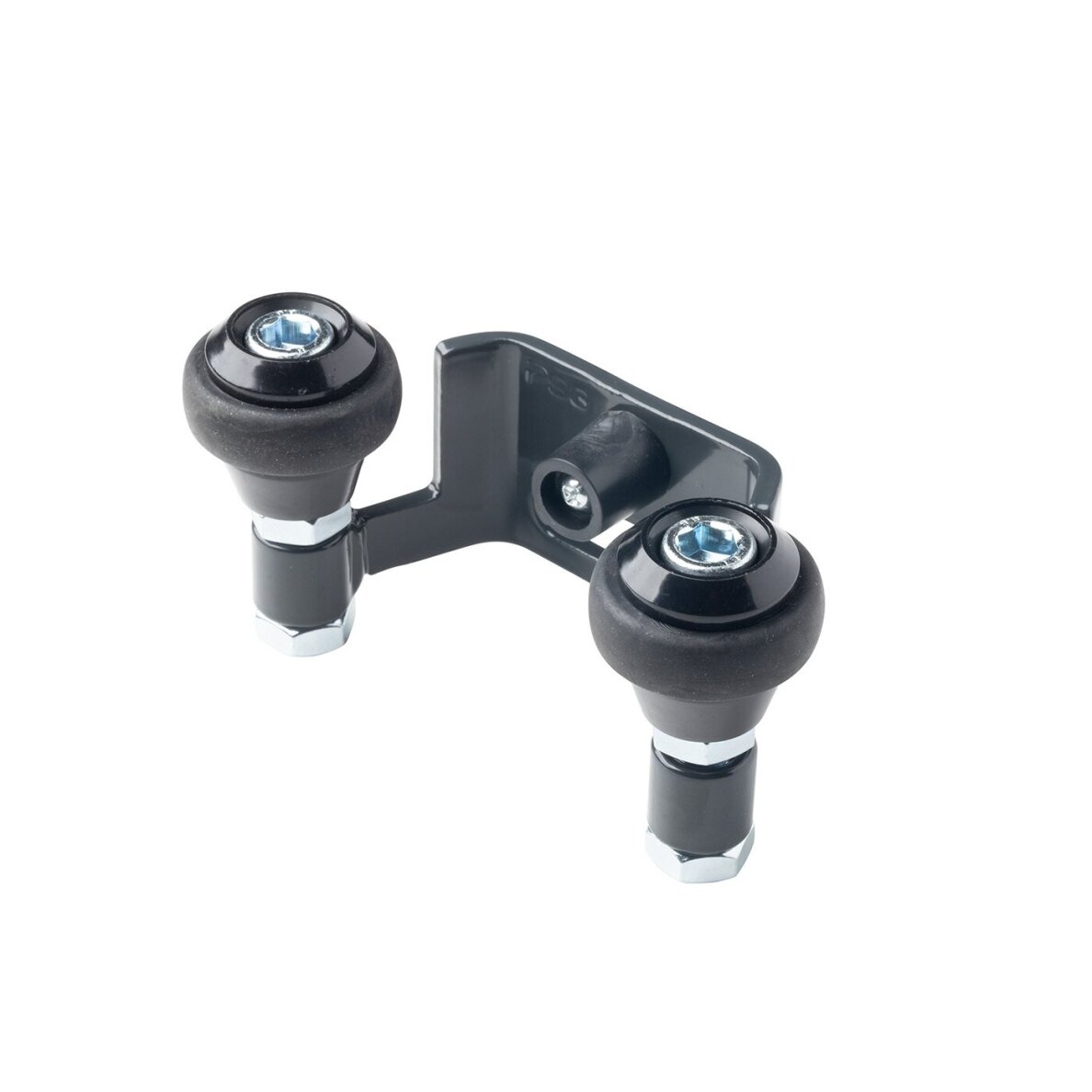

Stumdomų vartų viršutinė gaudyklė 60.023.7016 – antracito RAL 7016 spalvos plieninis vartų furnitūros elementas, skirtas stumdomų vartų viršutinei daliai stabilizuoti uždarytoje padėtyje. Gaudyklėje įrengti du kreipiamieji ritinėliai su guminiu kontaktiniu paviršiumi, tarp kurių yra 60 mm atstumas, ir guminis stabdiklis, sušvelninantis kontaktą vartams užsidarant.
Ši viršutinė gaudyklė gali būti naudojama gembiniuose ir bėgeliniuose stumdomuose vartuose. Antracito RAL 7016 spalvos apdaila leidžia ją vizualiai priderinti prie tos pačios spalvos vartų rėmo, atraminių stulpų ir kitų metalinių konstrukcijos elementų.

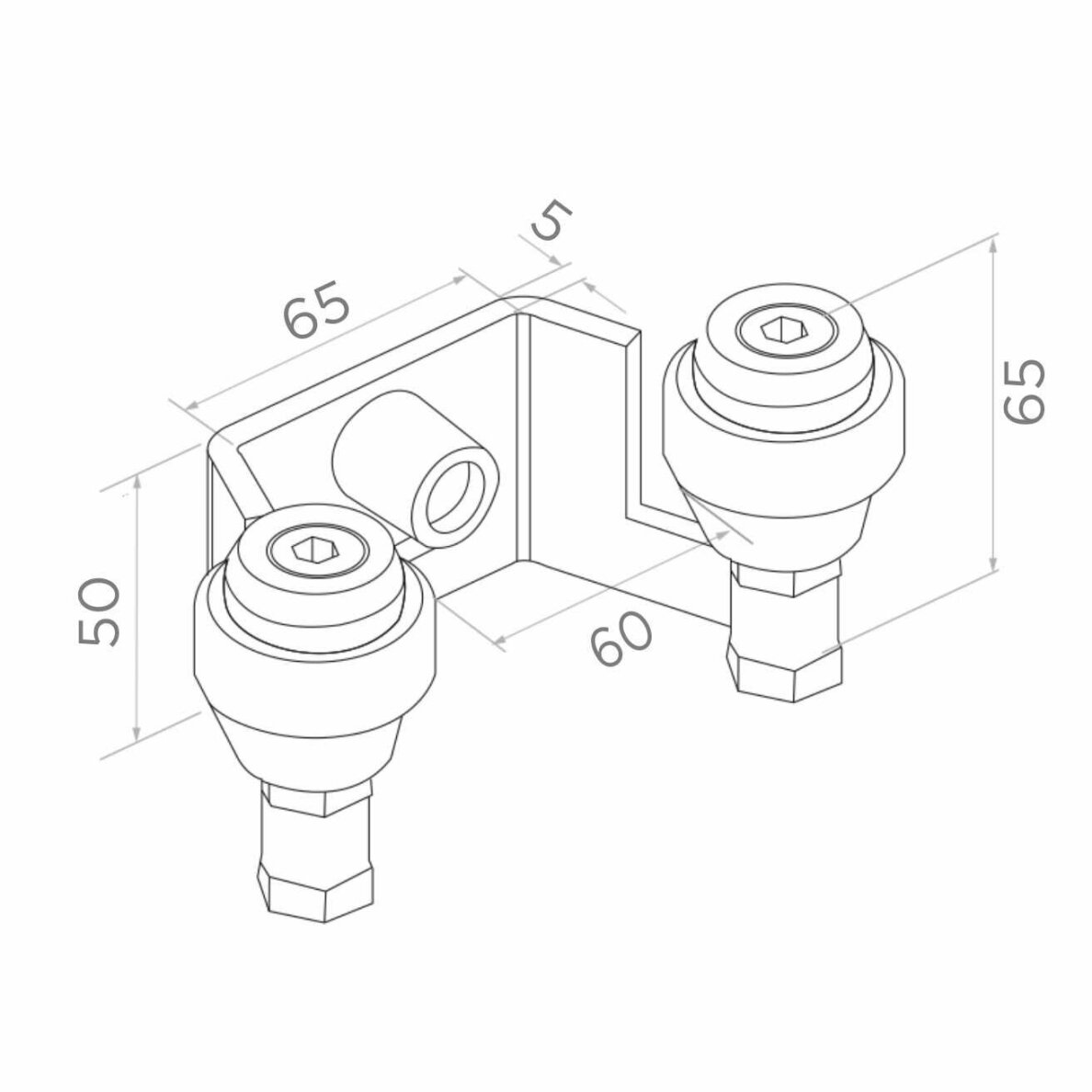

Techniniai duomenys
- Prekės kodas: 60.023.7016
- Gamintojas: PSG
- Tipas: viršutinė stumdomų vartų gaudyklė
- Atstumas tarp ritinėlių (L): 60 mm
- Matmuo B: 65 mm
- Aukštis H: 65 mm
- Matmuo H1: 50 mm
- Plieno storis S: 5 mm
- Kreipiamieji ritinėliai: 2 vnt., su guminiu kontaktiniu paviršiumi
- Stabdiklis: guminis
- Korpuso medžiaga: plienas
- Spalva: antracitas RAL 7016
Kam reikalinga viršutinė stumdomų vartų gaudyklė?
Viršutinė vartų gaudyklė montuojama stumdomų vartų užsidarymo pusėje, prie atraminio stulpo arba papildomo tvirtinimo laikiklio. Uždarant vartus, viršutinė vartų konstrukcijos dalis patenka tarp gaudyklės ritinėlių, kurie padeda nukreipti varčią į numatytą padėtį.
Tinkamai sumontuota gaudyklė atlieka kelias svarbias funkcijas:
- Stabilizuoja uždarytus vartus – padeda išlaikyti viršutinę vartų dalį numatytoje padėtyje.
- Riboja šoninį judėjimą – sumažina nepageidaujamą vartų varčios judėjimą į šonus.
- Mažina triukšmą – ritinėlių guminis paviršius sušvelnina kontaktą su vartų konstrukcija.
- Sušvelnina užsidarymą – guminis stabdiklis padeda sumažinti tiesioginį metalinių elementų kontaktą.
Viršutinė gaudyklė yra vienas iš stumdomų vartų stabilizavimo elementų. Ji nepakeičia apatinio galinio ratuko gaudyklės, kuri montuojama kitoje vartų konstrukcijos vietoje.
60 mm tarpas tarp ritinėlių – kokiam vartų profiliui tinka?
60.023.7016 gaudyklės atstumas tarp ritinėlių yra 60 mm. Šis matmuo svarbus renkantis gaudyklę pagal viršutinės vartų konstrukcijos profilį arba kitą elementą, kuris užsidarant patenka tarp ritinėlių.
Prieš perkant būtina išmatuoti faktinį profilio plotį, įvertinti dažų sluoksnį, suvirinimo siūles ir vartų judėjimo trajektoriją. Profilis turi patekti tarp ritinėlių sklandžiai, be strigimo ir pernelyg didelio spaudimo.
60 mm nurodo tarpą tarp gaudyklės ritinėlių, o ne visų stumdomų vartų sistemos elementų dydį.
Antracito RAL 7016 spalva – vientisa vartų furnitūros apdaila
RAL 7016 – antracito pilka spalva, dažnai naudojama metalinių vartų, tvorų ir atraminių stulpų apdailai. Tos pačios spalvos gaudyklė leidžia išlaikyti vientisą vartų uždarymo mazgo išvaizdą.
Šis variantas ypač aktualus, kai gaudyklė montuojama matomoje atraminio stulpo pusėje. Prie jos galima derinti antracito spalvos tvirtinimo laikiklį, kad abu elementai vizualiai derėtų tarpusavyje.
Kiti 60.023 viršutinės gaudyklės spalvų variantai
Ginoris asortimente rasite skirtingų spalvų 60 mm viršutines vartų gaudykles:
- 60.023 – viršutinė vartų gaudyklė 60 mm, cinkuota.
- 60.023.9005 – viršutinė vartų gaudyklė 60 mm, juoda RAL 9005.
- 60.023.7016 – viršutinė vartų gaudyklė 60 mm, antracitas RAL 7016 – šiuo metu peržiūrima prekė.
Šie modeliai priklauso tai pačiai 60.023 gaminių šeimai. Spalvą galima pasirinkti pagal vartų konstrukcijos apdailą, tačiau prieš perkant rekomenduojama palyginti konkrečių variantų techninius duomenis.

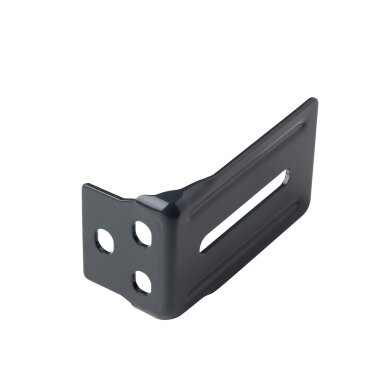

Antracito spalvos viršutinės gaudyklės laikiklis
Jeigu gaudyklei montuoti reikalingas papildomas laikiklis, rekomenduojame peržiūrėti 60.014.7016 – antracito RAL 7016 spalvos vartų gaudyklės laikiklį.
Šis 130 × 75 mm plieninis laikiklis priklauso 60.014 serijai, skirtai viršutinių vartų gaudyklių tvirtinimui. Pasirinkus tos pačios spalvos elementus, galima suformuoti vizualiai vientisą montavimo mazgą.
Taip pat galima pasirinkti kitus 60.014 serijos laikiklius:
- 60.014 – standartinis vartų gaudyklės laikiklis.
- 60.014.9005 – juodas RAL 9005 vartų gaudyklės laikiklis.
Prieš montuojant būtina patikrinti laikiklio ir gaudyklės tvirtinimo angų išdėstymą bei atraminės konstrukcijos tinkamumą.
42 mm, 60 mm ar 80 mm – kurią viršutinę gaudyklę rinktis?
Viršutinės stumdomų vartų gaudyklės skiriasi atstumu tarp ritinėlių. Tinkamą dydį reikia rinktis pagal faktinius vartų konstrukcijos matmenis.
- 60.022.7016 – 42 mm viršutinė gaudyklė, antracitas RAL 7016. Mažesnis tarpas tarp ritinėlių.
- 60.023.7016 – 60 mm viršutinė gaudyklė, antracitas RAL 7016. Šiuo metu peržiūrimas modelis.
- 60.024 – 80 mm viršutinė gaudyklė, cinkuota. Didesnis tarpas tarp ritinėlių.
- 60.025 – reguliuojama viršutinė gaudyklė 55–90 mm. Modelis su reguliuojamu tarpu tarp kreipiamųjų elementų.
Jeigu vartų konstrukcijai netinka standartinis 60 mm tarpas, verta palyginti mažesnę, didesnę arba reguliuojamą gaudyklę.
Montavimas ir reguliavimas
Viršutinė gaudyklė 60.023.7016 montuojama stumdomų vartų užsidarymo pusėje, prie tvirtos atraminės konstrukcijos arba naudojant tinkamą 60.014 serijos laikiklį.
Montuojant rekomenduojama:
- išmatuoti vartų profilį, kuris pateks tarp ritinėlių;
- nustatyti gaudyklės aukštį ir padėtį pagal uždarytų vartų konstrukciją;
- patikrinti, ar vartų varčia sklandžiai patenka tarp ritinėlių;
- įsitikinti, kad ritinėliai nesukelia pernelyg didelio spaudimo vartų profiliui;
- patikrinti guminio stabdiklio padėtį;
- parinkti tinkamus tvirtinimo elementus pagal atraminę konstrukciją;
- po montavimo išbandyti visą vartų atidarymo ir uždarymo eigą.
Netinkamai nustatyta gaudyklės padėtis gali apsunkinti vartų judėjimą arba sukelti papildomą apkrovą konstrukcijos elementams.
Kur įsigyti viršutines vartų gaudykles ir laikiklius?
Viršutines stumdomų vartų gaudykles, tvirtinimo laikiklius, nukreipėjus ir kitus vartų furnitūros elementus rasite Ginoris vartų gaudyklių ir nukreipėjų kategorijoje.
Stumdomų vartų viršutinė gaudyklė 60.023.7016 – antracito RAL 7016 spalvos plieninis gaminys su dviem kreipiamaisiais ritinėliais, tarp kurių yra 60 mm tarpas, ir guminiu stabdikliu. Ji padeda stabilizuoti uždarytus vartus ir gali būti derinama su tos pačios spalvos 60.014.7016 laikikliu.
