• Stumdomų vartų viršutinė gaudyklė 42 mm – 60.022

    785 €
    Pirk daugiau, mokėk mažiau
    3+ vnt.  – 665 € už vnt. -15%
    Į krepšelį

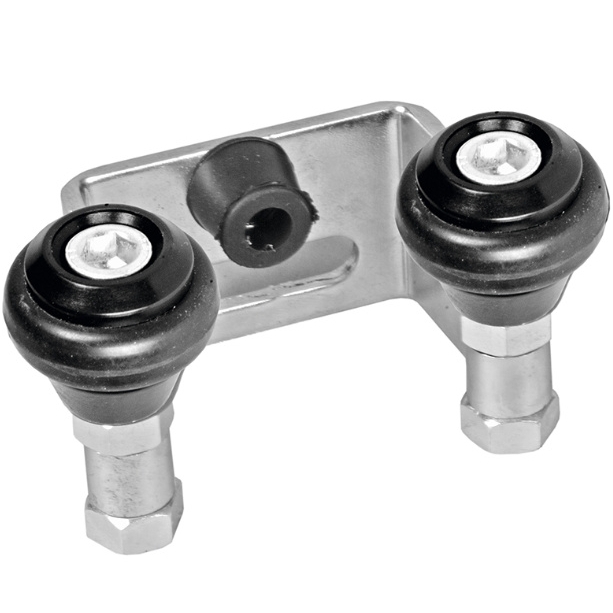

  • Stumdomų vartų viršutinė gaudyklė 60.022 – cinkuoto plieno elementas, skirtas savaime laikomų stumdomų vartų viršutinei daliai stabilizuoti uždarytoje padėtyje. Gaudyklėje įrengti du guminiai kreipiamieji ritinėliai, tarp kurių yra 42 mm atstumas, ir guminis stabdiklis, sušvelninantis vartų kontaktą užsidarant.

    Viršutinė gaudyklė padeda riboti vartų varčios šoninį judėjimą ir išlaikyti ją numatytoje padėtyje. Cinkuotas paviršius suteikia plieniniam korpusui apsaugą nuo korozijos, todėl gaminys tinkamas naudoti lauko vartų konstrukcijose.

    Techniniai duomenys

    • Prekės kodas: 60.022
    • Gamintojas: PSG
    • Tipas: viršutinė stumdomų vartų gaudyklė

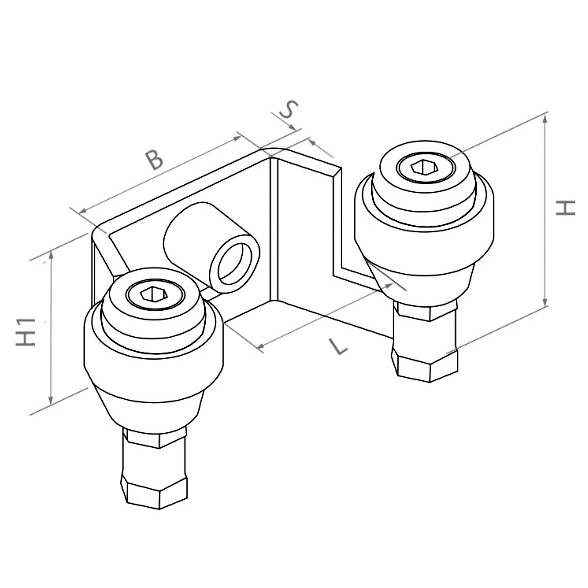

    • Atstumas tarp ritinėlių (L): 42 mm
    • Matmuo B: 65 mm
    • Aukštis H: 65 mm
    • Matmuo H1: 50 mm
    • Plieno storis S: 5 mm
    • Svoris: 0,52 kg
    • Ritinėliai: 2 vnt., guminiai
    • Stabdiklis: guminis
    • Medžiaga: plienas
    • Paviršius: cinkuotas

    Kam reikalinga viršutinė vartų gaudyklė?

    Stumdomų vartų varčia juda išilgai tvoros, o užsidariusi turi išlikti stabili. Viršutinė gaudyklė montuojama vartų užsidarymo pusėje ir padeda apriboti varčios judėjimą į šonus.

    Gaudyklės konstrukcija atlieka tris svarbias funkcijas:

    • Stabilizuoja vartus – riboja viršutinės vartų dalies šoninį judėjimą uždarytoje padėtyje.
    • Padeda sumažinti triukšmą – guminiai ritinėliai švelnina kontaktą su vartų konstrukcija.
    • Sušvelnina užsidarymą – guminis stabdiklis sumažina tiesioginį metalinių elementų kontaktą.

    Viršutinė gaudyklė nėra apatinio ratuko gaudyklės pakaitalas. Šie elementai montuojami skirtingose vartų konstrukcijos vietose ir atlieka skirtingas funkcijas.

    Ką reiškia 42 mm atstumas tarp ritinėlių?

    42 mm yra tarpas tarp viršutinės gaudyklės ritinėlių. Šis matmuo svarbus parenkant gaudyklę pagal vartų varčios viršutinės dalies profilį arba kitą į gaudyklę patenkantį konstrukcinį elementą.

    Prieš perkant būtina išmatuoti vartų konstrukcijos dalį, kuri pateks tarp ritinėlių. Taip pat reikia įvertinti vartų judėjimo trajektoriją ir palikti pakankamą tarpą sklandžiam užsidarymui.

    Jeigu vartų konstrukcijai reikalingas didesnis tarpas, galima rinktis 60 mm arba 80 mm viršutinę gaudyklę.

    Kiti 60.022 gaudyklės spalvų variantai

    Be standartinės cinkuotos 60.022 gaudyklės, Ginoris asortimente yra ir dažytų variantų:

    Spalvoti variantai leidžia gaudyklę vizualiai priderinti prie vartų rėmo, atraminių stulpų ir kitų matomų furnitūros elementų.

    Kokį laikiklį pasirinkti viršutinei gaudyklei?

    Jeigu viršutinės gaudyklės negalima pritvirtinti tiesiogiai prie atraminės konstrukcijos, jos montavimui gali būti naudojamas papildomas 60.014 serijos laikiklis.

    Ginoris asortimente rasite:

    Šie laikikliai priklauso 60.014 gaminių grupei, naudojamai viršutinių vartų gaudyklių montavimui. Prieš komplektuojant būtina patikrinti tvirtinimo angų išdėstymą ir pasirinktos konstrukcijos montavimo sąlygas.

    42 mm, 60 mm ar 80 mm – kurią viršutinę gaudyklę rinktis?

    Ginoris siūlo kelis viršutinių vartų gaudyklių dydžius:

    Gaudyklės dydį reikia rinktis pagal faktinius vartų konstrukcijos matmenis, o ne vien pagal bendrą vartų plotį ar svorį.

    Montavimas ir tinkamos padėties nustatymas

    Viršutinė gaudyklė 60.022 montuojama stumdomų vartų užsidarymo pusėje, prie tvirtos atraminės konstrukcijos arba naudojant tinkamą laikiklį.

    Montuojant rekomenduojama:

    • išmatuoti vartų profilį, kuris pateks tarp 42 mm tarpu išdėstytų ritinėlių;
    • nustatyti gaudyklės aukštį pagal uždarytų vartų padėtį;
    • patikrinti, ar vartai į gaudyklę patenka be strigimo;
    • užtikrinti, kad guminiai ritinėliai tinkamai nukreiptų vartų konstrukciją;
    • patikrinti guminio stabdiklio padėtį;
    • patikimai pritvirtinti gaudyklę arba jos laikiklį prie atramos;
    • po montavimo išbandyti visą vartų atidarymo ir uždarymo eigą.

    Tinkamai parinkta ir sumontuota viršutinė gaudyklė padeda sumažinti vartų varčios šoninį judėjimą bei užtikrinti stabilesnę uždarytų vartų padėtį.

    Kur įsigyti viršutines vartų gaudykles ir laikiklius?

    Viršutines stumdomų vartų gaudykles, tvirtinimo laikiklius, nukreipėjus ir kitus susijusius elementus rasite Ginoris vartų gaudyklių ir nukreipėjų kategorijoje.

    Stumdomų vartų viršutinė gaudyklė 60.022 – 42 mm tarpo tarp ritinėlių cinkuoto plieno gaminys su dviem guminiais ritinėliais ir guminiu stabdikliu. Ji skirta viršutinei vartų daliai stabilizuoti uždarytoje padėtyje ir gali būti komplektuojama su atitinkamu 60.014 serijos tvirtinimo laikikliu.
