Cinkuotas vartelių profilis su spyna 63.251.ZN, 60 × 40 × 1500 mm, 72/34 mm
5440 €Pirk daugiau, mokėk mažiau3+ vnt. – 4600 € už vnt. -15%-

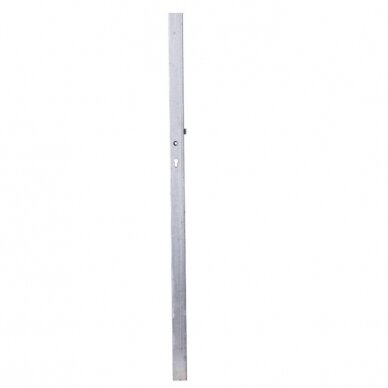

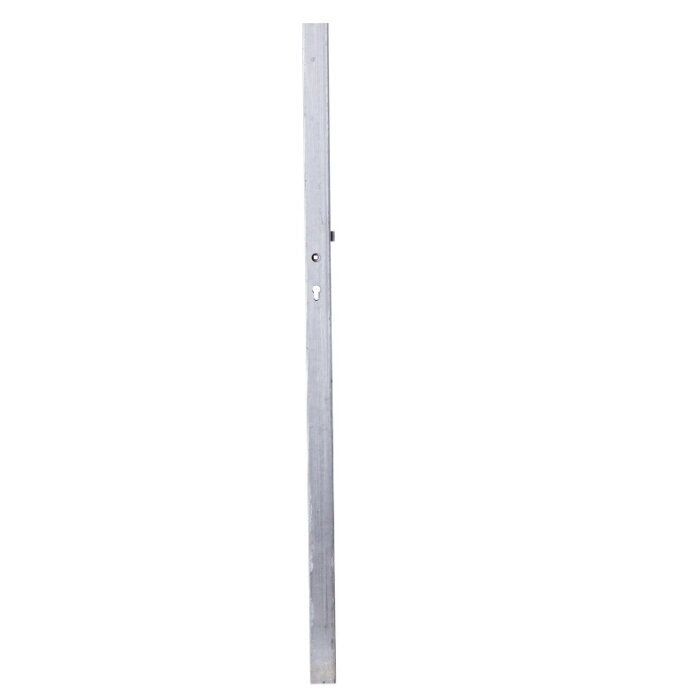

Cinkuotas vartelių rėmo profilis su 72/34 mm spyna

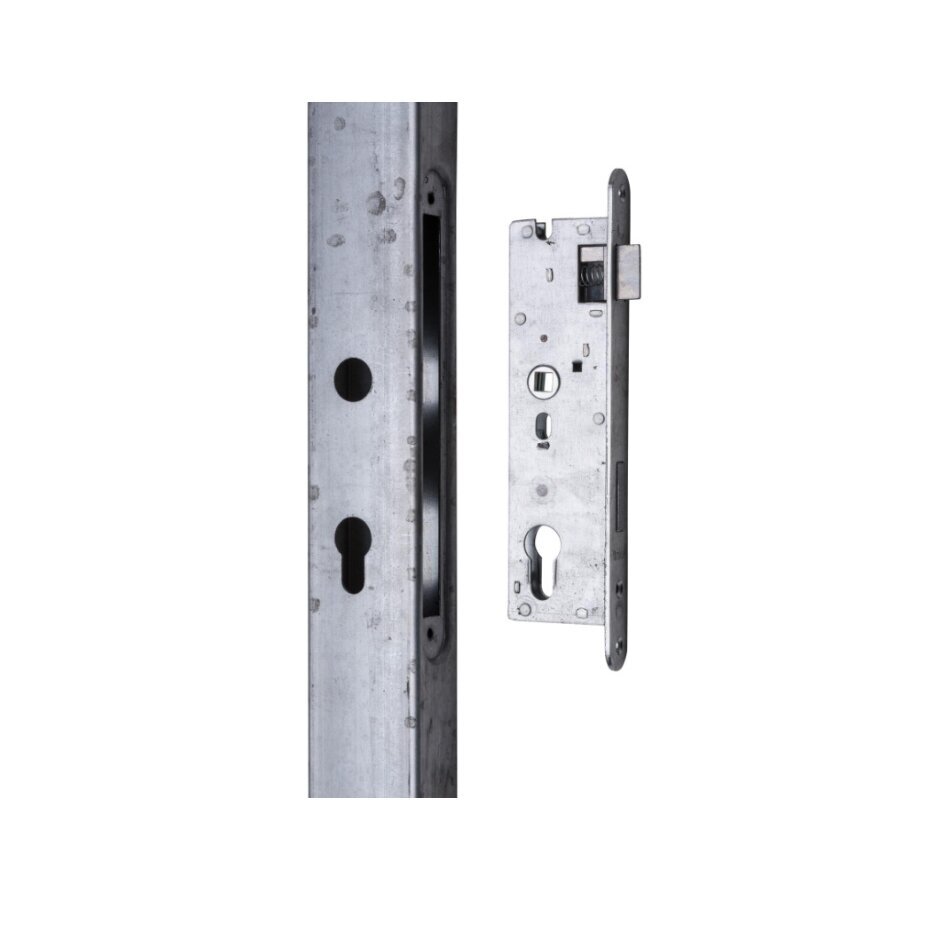

63.251.ZN – vertikalus cinkuotas profilis, skirtas metalinių vartelių varčios kraštui, kuriame montuojama rankena ir spyna. Profilis yra 1500 mm aukščio, jo skerspjūvis – 60 × 40 mm. Spyna įeina į komplektą, todėl gaminant vartelius galima iš karto numatyti rankenos ir cilindro padėtį rėme.
Prekės duomenys
Prekės kodas 63.251.ZN Profilio skerspjūvis 60 × 40 mm Profilio aukštis 1500 mm Profilio sienelės storis 1,5 mm Profilio paviršius Cinkuotas Komplektacija Vartelių rėmo profilis su 72/34 mm spyna Atstumas tarp rankenos ir cilindro centrų 72 mm Atstumas nuo spynos priekinės plokštelės iki rankenos ašies 34 mm Svoris 3 kg Kaip parinkti rankeną šiai spynai?
Renkantis rankeną su ištisine apdailos plokštele, svarbus pirmasis spynos žymėjimo 72/34 mm skaičius. Nuo rankenos kvadrato centro iki cilindro centro turi būti 72 mm, kad abi plokštelės angos sutaptų su spyna. Antrasis matmuo, 34 mm, nurodo, kiek rankenos ašis nutolusi nuo spynos priekinės plokštelės.
Žemiau pateiktų „Ginoris“ rankenų atstumas tarp centrų yra 72 mm. Prieš pasirinkdami konkretų modelį, palyginkite jo plokštelės plotį ir tvirtinimo skylių vietas su vartelių profiliu. Jei renkatės nuspaudžiamą rankeną, taip pat patikrinkite kvadratinio strypo skerspjūvį ir ilgį.
Rankenos modelis 72 mm variantai 63.050, 63.051 ir 63.053 63.050.72.00, 63.051.72.00, 63.053.72.00 63.180, 63.181 ir 63.182 63.180.72.00, 63.181.72.00, 63.182.72.00 63.191 ir 63.192 63.191.72.00, 63.192.72.00 63.200 63.200.72.00 – juoda, 63.200.72.01 – antracito spalvos 63.201 63.201.72.00 – juoda, 63.201.72.01 – antracito spalvos 63.283, traukiama rankena 63.283.72.00 Jei projektui reikia tokio paties skerspjūvio ir aukščio profilio be cinko dangos, rinkitės vartelių rėmo profilį su 72/34 mm spyna 63.251. Abiejų modelių atstumas tarp rankenos ir cilindro centrų vienodas.
