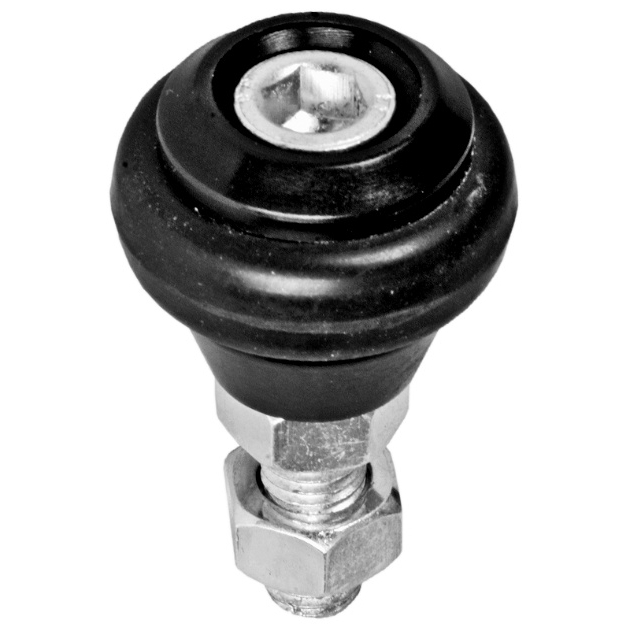

Stumdomų vartų kreipiamasis ratukas Ø42 mm– 60.049
275 €Pirk daugiau, mokėk mažiau10+ vnt. – 230 € už vnt. -16%-
Stumdomų vartų kreipiamasis ratukas Ø42 mm, M10 – 60.049 yra vartų furnitūros elementas, skirtas judančios vartų konstrukcijos kreipimui ir šoninės padėties stabilizavimui. Ratukas naudojamas stumdomų vartų kreipimo mazguose, kuriuose būtina užtikrinti taisyklingą vartų judėjimo trajektoriją.
Šio modelio techninis skersmens matmuo yra 42 mm, bendras aukščio matmuo H – 80 mm, o tvirtinimo sriegis – M10. Ratukas pagamintas iš juodo plastiko ir turi papildomą guminį žiedą kontaktiniame paviršiuje.
Gaminys gali būti naudojamas naujų stumdomų vartų kreipimo sistemose arba keičiant susidėvėjusį ratuką, jeigu jo matmenys ir tvirtinimo būdas atitinka esamą konstrukciją.
Techniniai duomenys
- Prekės kodas: 60.049
- Gaminio tipas: stumdomų vartų kreipiamasis ratukas
- Skersmens matmuo (A): 42 mm
- Matmuo H: 80 mm
- Matmuo H1: 38 mm
- Tvirtinimo sriegis (M): M10
- Ratuko pagrindinė medžiaga: plastikas
- Kontaktinis elementas: guminis žiedas
- Spalva: juoda
- Svoris: 0,135 kg
- Paskirtis: stumdomų vartų kreipimas ir stabilizavimas

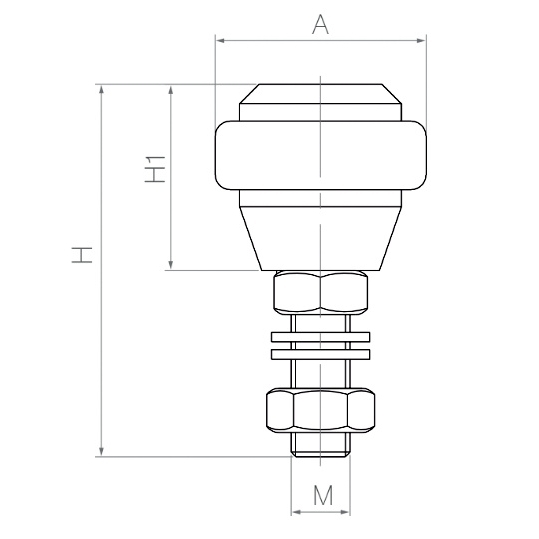

H ir H1 yra techninio brėžinio matmenys. Prieš montuojant rekomenduojama palyginti gaminio matmenis su esamu vartų kreipimo mazgu.
Kam naudojamas stumdomų vartų kreipiamasis ratukas?
Kreipiamasis ratukas padeda išlaikyti judančią stumdomų vartų varčią numatytoje padėtyje. Jis naudojamas ten, kur vartų konstrukciją reikia nukreipti ir riboti jos šoninį judėjimą.
Vartams atsidarant arba užsidarant, ratukas sukasi kontaktuodamas su vartų profiliu. Tinkamai parinktas ir sumontuotas kreipimo elementas padeda sumažinti slydimo trintį, šoninį laisvumą ir nepageidaujamą kontaktą tarp metalinių konstrukcijos dalių.
Pagrindinės 60.049 ratuko funkcijos:
- Vartų judėjimo krypties palaikymas – padeda nukreipti vartų varčią.
- Šoninės padėties stabilizavimas – riboja nepageidaujamą vartų svyravimą.
- Besisukantis kontaktinis paviršius – mažina slydimą ratuko ir vartų profilio sąlyčio vietoje.
- Guminis žiedas – sudaro papildomą kontaktinį sluoksnį.
- Atskiras keičiamas elementas – leidžia pakeisti ratuką, kai likusi kreipimo mazgo konstrukcija yra tinkama naudoti.
Kreipiamasis ratukas nėra skirtas pagrindiniam vartų svoriui laikyti. Šią funkciją atlieka tam skirti vartų atraminiai vežimėliai ir kiti konstrukciniai elementai.
Ø42 mm plastikinis ratukas su guminiu žiedu
60.049 modelis turi plastikinį ratuką su papildomu guminiu žiedu. Tokia konstrukcija skirta kontaktui su judančiu vartų profiliu.
Guminis žiedas gali padėti sušvelninti kontaktą su metaliniu paviršiumi ir sumažinti kieto kontakto keliamą garsą. Faktinis veikimas priklauso nuo vartų konstrukcijos, apkrovų ir ratuko sureguliavimo.
Renkantis ratuką svarbu atsižvelgti į jo išorinį skersmenį ir kontaktinio paviršiaus padėtį. Ratukas turi laisvai suktis ir nekliudyti kitiems vartų elementams.
M10 tvirtinimas ir 80 mm aukščio matmuo
60.049 kreipiamasis ratukas turi M10 tvirtinimo sriegį. Šis parametras svarbus renkantis montavimo laikiklį ir tikrinant suderinamumą su esamu vartų kreipimo mazgu.
Techniniuose duomenyse taip pat nurodyti H – 80 mm ir H1 – 38 mm matmenys.
Keičiant seną ratuką rekomenduojama palyginti ne tik skersmenį, bet ir tvirtinimo sriegį, bendrą konstrukcijos aukštį bei kontaktinio paviršiaus padėtį.
Kokiems stumdomiems vartams tinka 60.049?
Šis kreipiamasis ratukas gali būti naudojamas stumdomų vartų sistemose, kuriose numatytas atitinkamo skersmens ir tvirtinimo tipo kreipimo elementas.
Galimos naudojimo sritys:
- Savilaikiai stumdomi vartai – vartų varčios kreipimo mazgams.
- Naujų vartų gamyba – komplektuojant kreipimo sistemą.
- Vartų remontas – keičiant susidėvėjusį ar pažeistą kreipiamąjį ratuką.
- Individualios metalinės konstrukcijos – kai numatytas tokio tipo ratuko naudojimas.
Ratuko tinkamumas konkretiems vartams priklauso nuo vartų profilio formos, montavimo vietos, laikiklio konstrukcijos ir reikalingų techninių matmenų.
Kaip pasirinkti tinkamą kreipiamąjį ratuką?
Prieš perkant rekomenduojama patikrinti šiuos parametrus:
- Skersmenį: 60.049 modelio A matmuo yra 42 mm.
- Tvirtinimo sriegį: M10.
- Aukščio matmenis: H – 80 mm ir H1 – 38 mm.
- Kontaktinio paviršiaus konstrukciją: plastikinis ratukas su guminiu žiedu.
- Montavimo laikiklį: jo tvirtinimas ir geometrija turi būti suderinami su ratuku.
- Vartų profilį: ratukas turi tinkamai kontaktuoti su kreipiamu paviršiumi.
Jeigu keičiate esamą kreipiamąjį ratuką, geriausia palyginti seno ir naujo gaminio techninius matmenis. Vien vienodo sriegio ar panašaus skersmens nepakanka visiškam suderinamumui patvirtinti.
60.049 ir 60.040.31 – kuo skiriasi?
Ginoris asortimente yra keli skirtingų matmenų stumdomų vartų kreipiamieji ratukai.
- 60.049 – kreipiamasis ratukas Ø42 mm. H – 80 mm, H1 – 38 mm, M10 sriegis. Plastikinis ratukas su guminiu žiedu.
- 60.040.31 – kreipiamasis ratukas Ø31 mm. H – 60 mm, H1 – 28 mm, M10 sriegis.
Abu ratukai skirti vartų kreipimui, tačiau jų matmenys skiriasi. Didesnio skersmens ratukas nebūtinai tinka tai pačiai montavimo vietai kaip mažesnis, todėl pasirinkimas turi būti pagrįstas vartų konstrukcijos matmenimis.
Kreipiamojo ratuko montavimas
60.049 ratukas montuojamas tinkamame vartų kreipimo mazge, naudojant jo konstrukciją atitinkantį tvirtinimą.
Rekomenduojama montavimo eiga:
- Nustatykite kreipiamojo ratuko montavimo vietą.
- Patikrinkite vartų profilio ir esamo kreipimo mazgo matmenis.
- Įsitikinkite, kad pasirinktas laikiklis suderinamas su M10 tvirtinimu ir ratuko konstrukcija.
- Patikimai sumontuokite ratuką pagal pasirinkto kreipimo mazgo konstrukciją.
- Patikrinkite, ar ratukas laisvai sukasi.
- Nustatykite tinkamą ratuko kontaktą su vartų profiliu.
- Patikrinkite visą vartų atidarymo ir uždarymo eigą.
- Įsitikinkite, kad ratukas nekliudo kitiems vartų elementams.
Svarbu: ratukas turi stabilizuoti vartų konstrukciją, tačiau neturi jos pernelyg stipriai spausti. Netinkama montavimo padėtis gali padidinti trintį ir pagreitinti ratuko dėvėjimąsi.
Susiję vartų kreipimo elementai
Jeigu ieškote mažesnio skersmens ratuko arba jau sukomplektuoto reguliuojamo kreipimo elemento, peržiūrėkite:
- 60.040.31 – kreipiamasis ratukas Ø31 mm, M10.
- 60.043 – reguliuojamas kreipiamasis ratukas Ø35 mm su laikikliu.
- 60.043S – reguliuojamas kreipiamasis ratukas Ø30 mm su laikikliu.
Šie gaminiai yra skirtingų matmenų arba konstrukcijų alternatyvos. Prieš pasirenkant rekomenduojama patikrinti jų techninį suderinamumą su vartais.
Dažniausiai užduodami klausimai
Koks yra 60.049 kreipiamojo ratuko skersmuo?
Pagal techninius duomenis ratuko A matmuo yra 42 mm.
Koks šio ratuko tvirtinimo sriegis?
Ratukas turi M10 tvirtinimo sriegį.
Ar 60.049 ratukas yra guminis?
Ratuko pagrindas pagamintas iš plastiko, o kontaktiniame paviršiuje yra papildomas guminis žiedas.
Koks ratuko aukštis?
Techninio brėžinio H matmuo yra 80 mm, o H1 – 38 mm.
Ar 60.049 ir 60.040.31 yra vienodi?
Ne. 60.049 modelio skersmens matmuo yra 42 mm, o 60.040.31 – 31 mm. Taip pat skiriasi jų aukščio matmenys.
Ar ratukas skirtas pagrindiniam vartų svoriui laikyti?
Ne. Tai kreipiamasis ratukas, skirtas vartų konstrukcijos nukreipimui ir stabilizavimui.
Ar galima šį ratuką naudoti remontuojant vartus?
Taip, jeigu jo matmenys ir tvirtinimo būdas atitinka esamą kreipimo sistemą.
Kur įsigyti kreipiamąjį ratuką Ø42 mm?
Stumdomų vartų kreipiamąjį ratuką Ø42 mm, M10 – 60.049 galite įsigyti Ginoris elektroninėje parduotuvėje.
Gaminys skirtas vartų gamintojams, montuotojams ir pirkėjams, kurie komplektuoja arba remontuoja stumdomų vartų kreipimo sistemas. Prieš užsakant rekomenduojama patikrinti ratuko techninius matmenis ir suderinamumą su montavimo konstrukcija.
