• Reguliuojamas viršutinis stumdomų vartų kreiptuvas – 60.033

    1050 €
    Pirk daugiau, mokėk mažiau
    3+ vnt.  – 890 € už vnt. -15%
    Į krepšelį
  • Reguliuojamas viršutinis stumdomų vartų kreiptuvas su 2 ratukais, 270 mm – 60.033 yra cinkuoto plieno vartų furnitūros elementas, skirtas stumdomų vartų varčiai nukreipti ir stabilizuoti. Kreiptuvas turi du baltus plastikinius Ø40 mm ratukus, kurie prilaiko viršutinę vartų konstrukcijos dalį ir padeda riboti nepageidaujamą šoninį judėjimą.

    Šis modelis išsiskiria 270 mm ilgio laikikliu, 6 mm storio plienine konstrukcija ir reguliuojama ratukų padėtimi. Kreiptuvas naudojamas montuojant naujus stumdomus vartus arba atnaujinant esamą vartų kreipimo sistemą, kai jo techniniai matmenys atitinka vartų konstrukciją.

    Techniniai duomenys

    • Prekės kodas: 60.033
    • Tipas: reguliuojamas viršutinis stumdomų vartų kreiptuvas
    • Kreipiamųjų ratukų skaičius: 2 vnt.
    • Ratukų medžiaga: plastikas
    • Ratukų spalva: balta
    • Ratuko skersmuo (D): 40 mm
    • Ratuko aukštis (H1): 44 mm
    • Kreiptuvo ilgis (L): 270 mm
    • Reguliavimo matmuo (L1): 15–65 mm
    • Matmuo A: 35 mm
    • Plieno storis (S): 6 mm
    • Svoris: 1,12 kg
    • Paviršius: cinkuotas
    • Paskirtis: stumdomų vartų viršutinės dalies kreipimas ir stabilizavimas

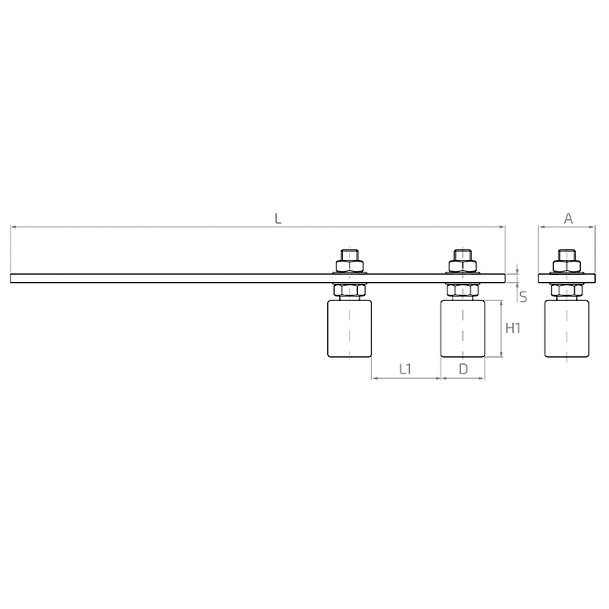

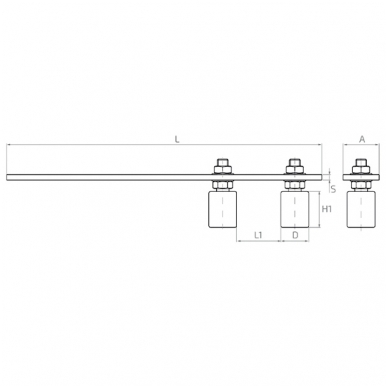

    Matmenys nurodyti pagal techninį brėžinį. L1 yra brėžinyje pažymėtas reguliavimo matmuo, todėl gaminio suderinamumą būtina vertinti pagal visą konstrukciją.

    Kam reikalingas viršutinis stumdomų vartų kreiptuvas?

    Stumdomų vartų viršutinis kreiptuvas padeda palaikyti tinkamą vartų varčios judėjimo kryptį. Vartams atsidarant ir užsidarant, jų viršutinis profilis juda tarp kreipiamųjų ratukų, kurie riboja šoninį vartų judėjimą.

    Tinkamai parinktas ir sumontuotas 60.033 kreiptuvas:

    • Stabilizuoja vartų varčią – padeda išlaikyti numatytą judėjimo trajektoriją.
    • Mažina šoninį svyravimą – du ratukai prilaiko viršutinį vartų profilį.
    • Padeda vartams judėti sklandžiai – besisukantys plastikiniai ratukai sumažina slydimo trintį.
    • Leidžia reguliuoti kreipimo padėtį – ratukų išdėstymą galima pritaikyti pagal montavimo sąlygas.
    • Tinka vartų sistemos atnaujinimui – gali pakeisti seną kreiptuvą, jeigu sutampa techniniai parametrai.

    Viršutinis kreiptuvas nėra pagrindinis vartų svorį laikantis elementas. Jo funkcija – kontroliuoti vartų varčios šoninę padėtį.

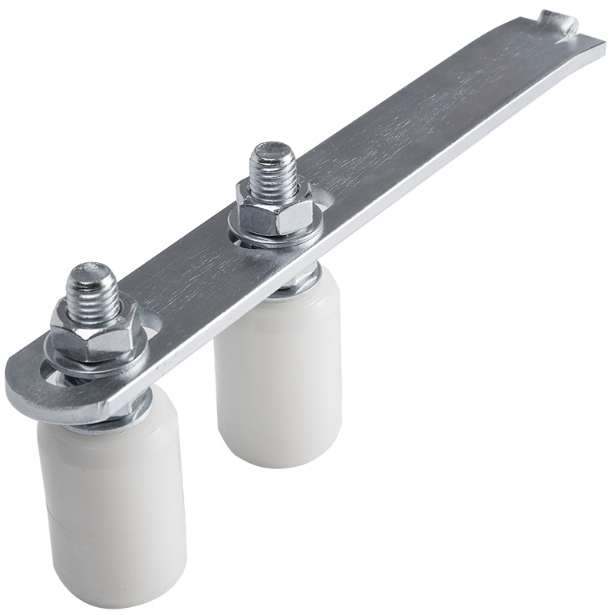

    Du balti Ø40 mm kreipiamieji ratukai

    60.033 kreiptuve sumontuoti du balti plastikiniai ratukai, kurių skersmuo yra 40 mm, o aukštis – 44 mm. Jie skirti kontaktuoti su vartų viršutiniu profiliu ir padėti išlaikyti stabilią judėjimo kryptį.

    Plastikiniai ratukai sumažina tiesioginį metalo kontaktą su metalu. Tinkamai sureguliuoti jie leidžia vartų profiliui judėti tarp ratukų be pernelyg didelio spaudimo.

    Šio tipo kreiptuvas labiausiai tinka vartams, kurių viršutinė dalis užbaigta tiesiu, paprastos formos metaliniu profiliu. Ratukų judėjimo zonoje neturėtų būti išsikišusių dekoratyvinių elementų ar kitų kliūčių.

    270 mm ilgio laikiklis – patogus montavimo sprendimas

    60.033 modelio laikiklio ilgis yra 270 mm. Pailga konstrukcija leidžia kreipiamuosius ratukus išdėstyti toliau nuo tvirtinimo vietos, kai tai reikalinga dėl vartų ir atraminės konstrukcijos išdėstymo.

    Toks sprendimas gali būti naudingas, kai:

    • vartų profilis yra nutolęs nuo atraminės sienos arba stulpo;
    • reikalingas ilgesnis viršutinio kreiptuvo laikiklis;
    • montuojant būtina tiksliai nustatyti ratukų padėtį;
    • keičiamas senas kreipimo elementas, kurio konstrukcija buvo panašaus ilgio.

    Prieš perkant rekomenduojama išmatuoti atstumą nuo tvirtinimo vietos iki vartų profilio ir palyginti jį su techniniu brėžiniu.

    Reguliuojamas 15–65 mm matmuo

    60.033 kreiptuvo techniniame brėžinyje nurodytas L1 reguliavimo matmuo nuo 15 iki 65 mm. Reguliuojama konstrukcija leidžia tiksliau nustatyti kreipiamųjų ratukų padėtį.

    Šis reguliavimas svarbus, kai reikia suderinti ratukų kontaktą su vartų viršutiniu profiliu ir sumažinti šoninį varčios laisvumą.

    Svarbu: L1 matmuo neturėtų būti vertinamas kaip universalus visų tinkamų vartų profilių pločio diapazonas. Prieš montuojant būtina patikrinti kreiptuvo geometriją, vartų profilio formą ir faktinius matmenis.

    6 mm storio cinkuoto plieno konstrukcija

    Kreiptuvo laikiklis pagamintas iš 6 mm storio plieno. Metalinis paviršius yra cinkuotas, todėl turi papildomą apsaugą nuo korozijos.

    Plieninė konstrukcija skirta patikimam kreipiamųjų ratukų tvirtinimui, o cinkuotas paviršius yra praktiškas pasirinkimas lauko vartų furnitūrai.

    Gaminio ilgaamžiškumas priklauso nuo tinkamo montavimo, eksploatavimo sąlygų ir periodinės priežiūros.

    Kokiems stumdomiems vartams tinka 60.033?

    Reguliuojamas viršutinis kreiptuvas gali būti naudojamas:

    • Savaime laikomiems stumdomiems vartams – viršutinės vartų dalies kreipimui.
    • Bėgeliniams stumdomiems vartams – vartų varčios šoninės padėties stabilizavimui.
    • Gyvenamųjų namų vartams – kai konstrukcijai tinka dviejų ratukų kreiptuvas.
    • Komercinių objektų vartams – jeigu gaminio matmenys atitinka konkrečios sistemos reikalavimus.
    • Remontuojamiems vartams – keičiant susidėvėjusį ar netinkamai veikiantį kreipimo mazgą.

    Šis modelis nėra universalus visoms vartų konstrukcijoms. Prieš pasirenkant būtina patikrinti viršutinio profilio formą, jo matmenis ir montavimo vietą.

    Kaip pasirinkti tinkamą viršutinį vartų kreiptuvą?

    Renkantis 60.033 kreiptuvą rekomenduojama atsižvelgti į šiuos kriterijus:

    • Vartų profilio formą – jis turi tinkamai judėti tarp ratukų.
    • Ratukų matmenis – Ø40 mm skersmuo ir 44 mm aukštis.
    • Laikiklio ilgį – 270 mm konstrukcija turi atitikti montavimo vietą.
    • Reguliavimo galimybes – L1 matmuo yra 15–65 mm.
    • Tvirtinimo pagrindą – atrama turi būti tinkama patikimam kreiptuvo pritvirtinimui.
    • Vartų judėjimo trajektoriją – ratukai neturi kliudyti vartų judėjimui.

    Jeigu keičiamas senas kreiptuvas, verta palyginti abiejų gaminių matmenis, tvirtinimo būdą ir ratukų išdėstymą.

    Viršutinio kreiptuvo montavimas ir reguliavimas

    60.033 kreiptuvas montuojamas prie tinkamos atraminės konstrukcijos taip, kad viršutinė vartų varčios dalis judėtų tarp dviejų plastikinių ratukų.

    Montavimo metu rekomenduojama:

    • nustatyti tinkamą kreiptuvo montavimo vietą;
    • išmatuoti atstumą nuo atramos iki vartų profilio;
    • patikrinti laikiklio ir ratukų padėtį;
    • parinkti tinkamus tvirtinimo elementus pagal pagrindo medžiagą;
    • pritvirtinti kreiptuvą prie atraminės konstrukcijos;
    • sureguliuoti ratukų padėtį pagal vartų profilį;
    • patikrinti, ar abu ratukai laisvai sukasi;
    • patikimai užfiksuoti reguliuojamas dalis;
    • išbandyti visą vartų atidarymo ir uždarymo eigą.

    Svarbu: ratukai turi stabilizuoti vartų varčią, tačiau neturi jos pernelyg stipriai spausti. Netinkamai sureguliuotas kreiptuvas gali padidinti trintį ir apsunkinti vartų judėjimą.

    Kuo 60.033 skiriasi nuo kitų reguliuojamų kreiptuvų?

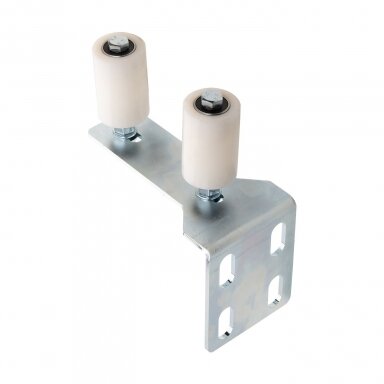

    Ginoris asortimente yra keli skirtingų konstrukcijų viršutiniai stumdomų vartų kreiptuvai:

    Kitus susijusius gaminius rasite Ginoris vartų nukreipėjų ir kreiptuvų kategorijoje.

    Dažniausiai užduodami klausimai

    Kiek ratukų turi 60.033 kreiptuvas?

    Šis modelis turi du baltus plastikinius kreipiamuosius ratukus, kurių skersmuo yra 40 mm.

    Koks yra 60.033 kreiptuvo ilgis?

    Laikiklio ilgis yra 270 mm.

    Ar galima reguliuoti ratukų padėtį?

    Taip. Kreiptuvas turi reguliuojamą konstrukciją, o techniniame brėžinyje nurodytas L1 reguliavimo matmuo yra 15–65 mm.

    Ar šis kreiptuvas tinka visiems stumdomiems vartams?

    Ne. Tinkamumas priklauso nuo vartų profilio formos, jo matmenų, kreiptuvo montavimo vietos ir reguliavimo galimybių.

    Ar 60.033 kreiptuvas yra cinkuotas?

    Taip. Metalinė kreiptuvo konstrukcija yra cinkuota, todėl turi papildomą apsaugą nuo korozijos.

    Ar viršutinis kreiptuvas laiko vartų svorį?

    Ne. Jo paskirtis – nukreipti ir stabilizuoti vartų varčią. Pagrindinį vartų svorį turi laikyti tam skirti atraminiai elementai.

    Kur įsigyti reguliuojamą viršutinį vartų kreiptuvą?

    Reguliuojamą viršutinį stumdomų vartų kreiptuvą 60.033 su dviem baltais ratukais galite įsigyti Ginoris elektroninėje parduotuvėje.

    Šis 270 mm ilgio cinkuoto plieno kreiptuvas su Ø40 mm plastikiniais ratukais ir 6 mm storio laikikliu skirtas stumdomų vartų viršutinei daliai stabilizuoti. Prieš perkant rekomenduojama patikrinti techninius matmenis ir jų atitiktį konkrečiai vartų konstrukcijai.
