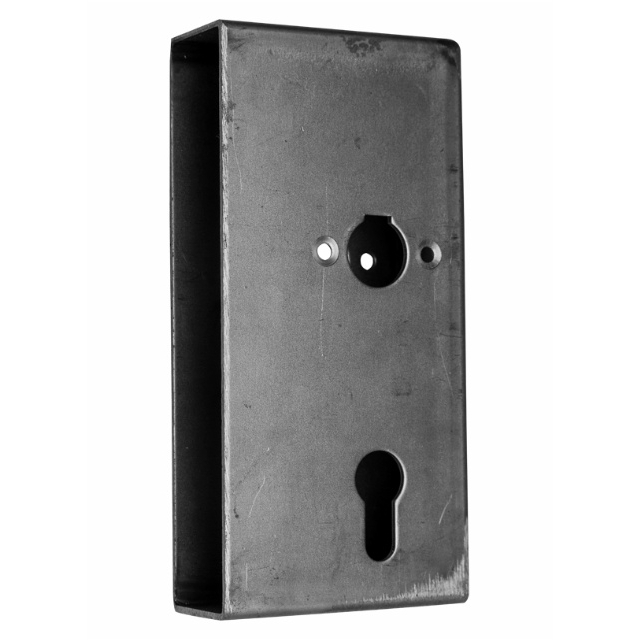

• Vartelių spynos montavimo korpusas 63.241, 186 × 91 × 40 mm

    1220 €
    Pirk daugiau, mokėk mažiau
    3+ vnt.  – 1030 € už vnt. -15%
    Į krepšelį
  • 40 mm pločio montavimo korpusas vartelių spynai 63.240

    Vartelių spynos montavimo korpusas 63.241 skirtas įleidžiamai spynai 63.240, 72/55 mm įstatyti į metalinių vartelių varčią. Korpuso šone paruoštos angos rankenos strypui ir cilindrui. Šį korpusą rinkitės, kai vartelių rėme numatyta vieta 186 mm aukščio, 91 mm gylio ir 40 mm pločio detalei. Spynos mechanizmas įsigyjamas atskirai.

    Prekės duomenys

    Prekės kodas 63.241

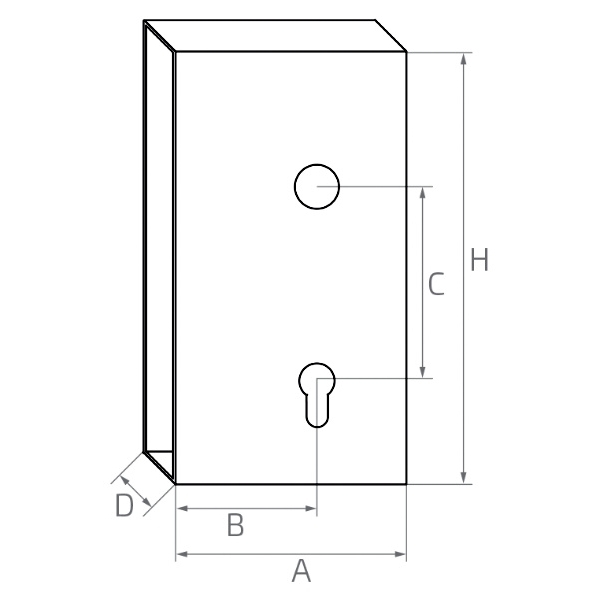

    Korpuso aukštis (H) 186 mm
    Korpuso gylis (A) 91 mm
    Korpuso plotis (D) 40 mm
    Atstumas tarp rankenos ir cilindro centrų (C) 72 mm
    Atstumas nuo priekinio krašto iki rankenos ašies (B) 55 mm
    Svoris 0,7 kg

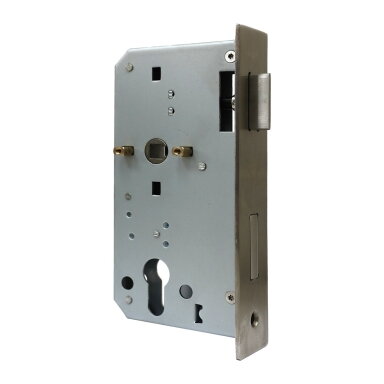

    Suderinama spyna 63.240, 72/55 mm, su 34 mm pločio priekine plokštele
    Komplektacija Montavimo korpusas be spynos

    Kaip pasirinkti tarp 40 mm ir 30 mm pločio korpusų?

    Jei keičiate esamą korpusą, pamatuokite jo išorinį plotį ir spynos priekinės plokštelės plotį. Abu lentelėje pateikti korpusai yra 186 mm aukščio ir 91 mm gylio, o rankenos bei cilindro angų išdėstymas abiejuose yra 72/55 mm. Tinkamą porą padės pasirinkti šie du pločio matmenys.

    Montavimo korpusas Korpuso plotis Jam skirta spyna Spynos priekinės plokštelės plotis
    63.241 40 mm 63.240 34 mm
    63.238 30 mm 63.237 24 mm

    Jei paliekate turimą rankeną su vientisa apdailos plokštele, patikrinkite, ar nuo rankenos strypo centro iki cilindro centro yra 72 mm, ir palyginkite plokštelės tvirtinimo skylių vietas. Renkantis naują rankeną, 72 mm modelių nuorodas rasite spynos 63.240 aprašyme.
