• Vartelių spynos korpusas 63.238, 186 × 91 × 30 mm

    990 €
    Pirk daugiau, mokėk mažiau
    3+ vnt.  – 840 € už vnt. -15%
    Į krepšelį
  • Montavimo korpusas įleidžiamai vartelių spynai 63.237

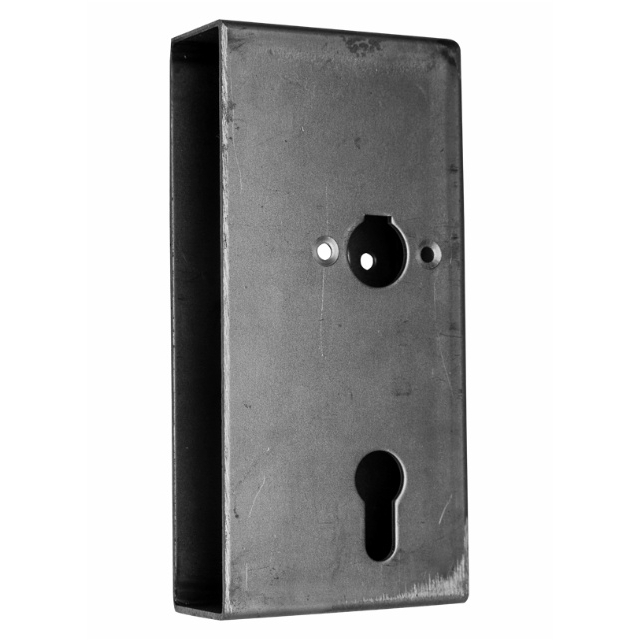

    Vartelių spynos korpusas 63.238 skirtas įleidžiamai vartelių spynai 63.237, 72/55 mm montuoti metalinių vartelių varčioje. Korpuso šone jau paruoštos angos rankenos strypui ir spynos cilindrui. Šį korpusą galima rinktis gaminant naujus vartelius arba keičiant esamą tokio paties dydžio korpusą. Spynos mechanizmas įsigyjamas atskirai.

    Prekės duomenys

    Prekės kodas 63.238
    Korpuso aukštis (H) 186 mm
    Korpuso gylis (A) 91 mm
    Korpuso plotis (D) 30 mm
    Atstumas tarp rankenos ir cilindro centrų (C) 72 mm
    Atstumas nuo priekinio krašto iki rankenos ašies (B) 55 mm
    Svoris 0,615 kg

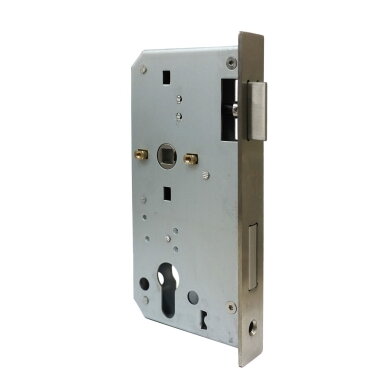

    Suderinama spyna 63.237, 72/55 mm
    Komplektacija Montavimo korpusas be spynos

    Kaip patikrinti, ar korpusas tiks jūsų varteliams?

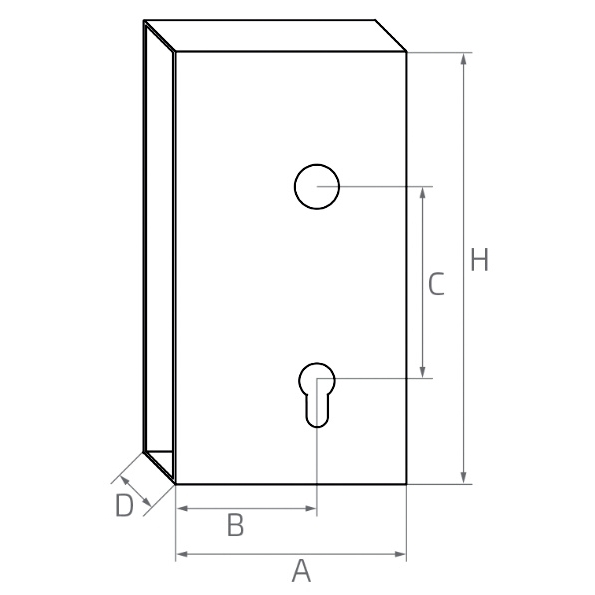

    Jei keičiate korpusą, pamatuokite jo aukštį, gylį ir plotį. Modeliui 63.238 vartelių rėme turi pakakti vietos 186 mm aukščio, 91 mm gylio ir 30 mm pločio korpusui. Brėžinyje 91 mm žymimas raide A ir apima visą korpuso gylį. 55 mm matmuo B rodo, kur toje plokštumoje yra rankenos ašis.

    Jei norite išlaikyti turimą rankeną su vientisa apdailos plokštele, pamatuokite atstumą nuo rankenos strypo centro iki cilindro centro. Šiam korpusui ir spynai 63.237 reikalingas 72 mm atstumas. Taip pat palyginkite plokštelės tvirtinimo skylių vietas. Renkantis naują rankeną, 72 mm modelius rasite vartelių rankenų kategorijoje.
