Lenktas reguliuojamas vartų vyris M16, 180°, L125 mm, 61.327
1225 €Pirk daugiau, mokėk mažiau10+ vnt. – 1040 € už vnt. -15%-
Lenktas reguliuojamas vartų vyris M16, 180°, L125 mm – 61.327

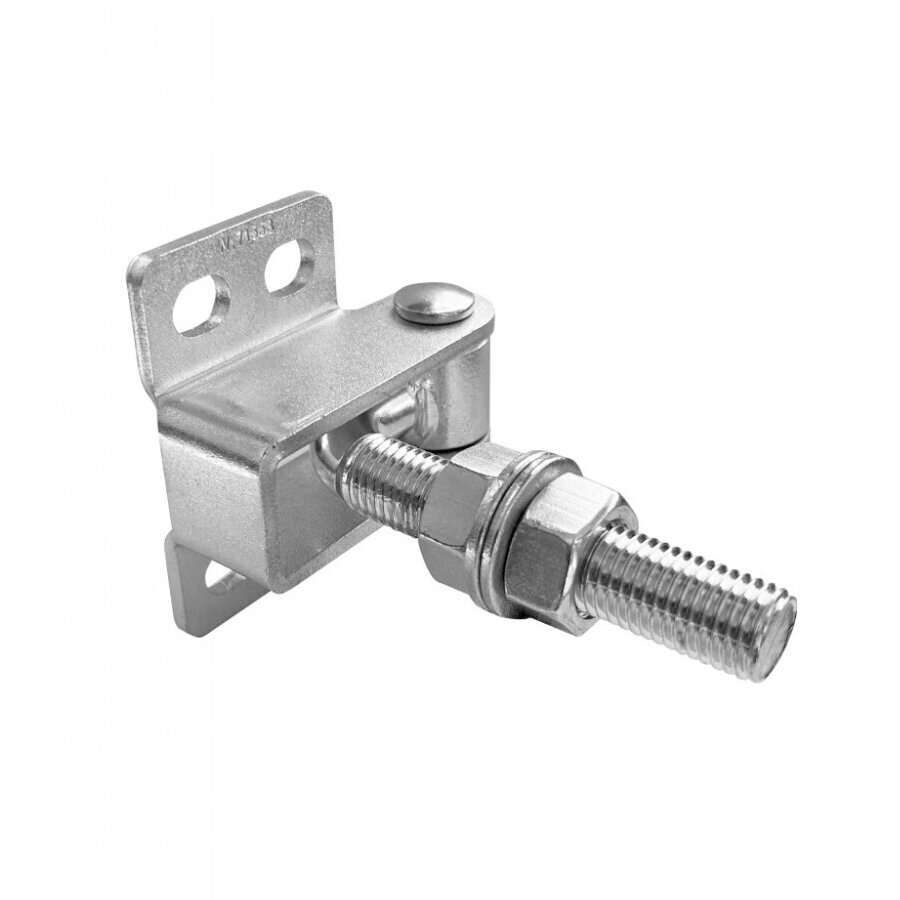

Lenktas reguliuojamas vartų vyris M16, 61.327 – plieninis vartų furnitūros elementas, skirtas varstomiems metaliniams vartams ir varteliams, kuriems reikalingas platus atidarymo kampas. Specialiai išlenkta vyrio konstrukcija leidžia pasiekti iki 180° atidarymo kampą, kai tam tinkama vartų ir atraminio stulpo geometrija.
Modelis turi M16 srieginį reguliavimo elementą, kurio ilgis 125 mm, ir tvirtinimo laikiklį su keturiomis angomis. Srieginis mechanizmas leidžia koreguoti atstumą tarp vartų varčios ir atramos, todėl yra naudingas tiek montuojant naujus vartelius, tiek tikslinant jų padėtį po montavimo.
Gaminys pagamintas iš S235JR plieno ir padengtas galvaninio cinko danga. Tai praktiškas sprendimas lauko vartų konstrukcijoms, kuriose svarbu suderinti reguliavimo galimybę, tvirtinimo geometriją ir apsaugą nuo korozijos.
Reguliuojamo vartų vyrio 61.327 techniniai duomenys

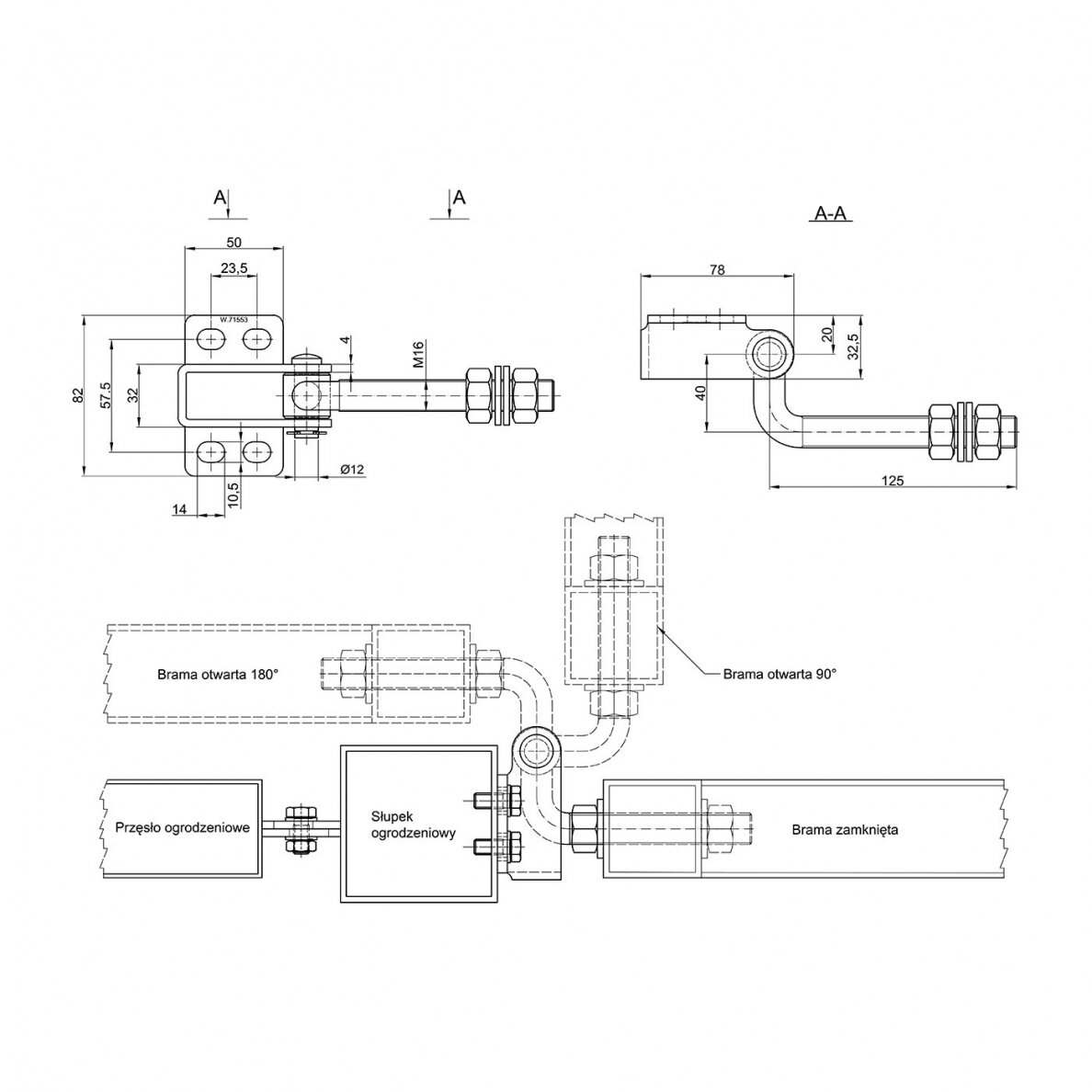

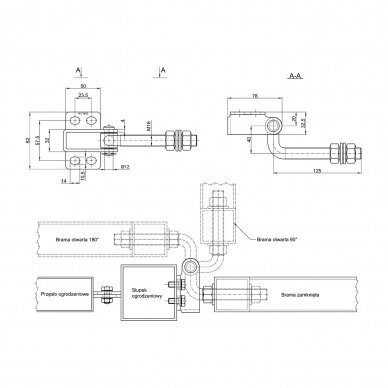

Parametras Reikšmė Prekės kodas 61.327 Gaminio tipas Lenktas reguliuojamas vartų vyris Sriegis M M16 Srieginio elemento ilgis L 125 mm Matmuo A 50 mm Matmuo B 82 mm Matmuo C 23,5 mm Matmuo S 4 mm Tvirtinimo angos 4 Angų centrų atstumai 57,5×23,5 mm Atidarymo kampas Iki 180° Medžiaga Plienas S235JR Paviršiaus danga Galvaninis cinkavimas Leistina apkrova 105 kg Raidiniai A, B, C, S ir L matmenys pateikiami pagal gaminio techninį brėžinį. L = 125 mm nėra reguliavimo eigos dydis. Leistina apkrova šiam konkrečiam modeliui nepatvirtinta.
Pagrindiniai lenkto reguliuojamo vyrio privalumai
- Iki 180° atidarymo kampas – galimybė plačiau atverti vartų ar vartelių varčią.
- Lenkta konstrukcija – pritaikyta specifinei vartų ir atraminio stulpo geometrijai.
- M16 srieginis reguliavimas – leidžia koreguoti varčios atstumą nuo atramos.
- 125 mm ilgio srieginis elementas – aiškus konstrukcinis matmuo montavimui planuoti.
- Keturios tvirtinimo angos – laikiklio mechaniniam tvirtinimui prie tinkamo pagrindo.
- S235JR plienas – konstrukcinė medžiaga metalinių vartų furnitūrai.
- Galvaninio cinko danga – papildoma plieno paviršiaus apsauga nuo korozijos.
Kodėl verta rinktis 180° atidarymo kampo vartų vyrį?
Įprastų vartų vyrių konstrukcija ne visada leidžia visiškai atverti vartų varčią. Kai atidarymo kampas ribotas, varčia gali likti įvažiavimo ar praėjimo zonoje ir sumažinti naudingą plotį.
Modelio 61.327 lenkta konstrukcija sukurta taip, kad būtų galima pasiekti iki 180° atidarymo kampą. Tai aktualu siauresniems įvažiavimams, praėjimo varteliams ir kitoms vietoms, kuriose svarbu kuo plačiau atverti varčią.
Vis dėlto 180° kampas priklauso ne tik nuo paties vyrio. Jį taip pat lemia atraminio stulpo matmenys, varčios rėmo forma, vyrio sukimosi ašies vieta ir šalia esančios kliūtys.
Prieš montuojant rekomenduojama patikrinti numatomą varčios judėjimo trajektoriją. Net ir 180° kampui pritaikytas vyris neužtikrins tokio atidarymo, jei varčia atsirems į stulpą, tvorą ar kitą konstrukciją.
Kur naudojamas lenktas reguliuojamas vartų vyris M16?
Šis modelis skirtas metaliniams varstomiems vartams ir varteliams, kuriems reikalingas reguliuojamas pakabinimo mazgas bei platus atidarymo kampas.
Jis gali būti naudojamas kiemo varteliams, tvorų varteliams, įvažiavimo vartams ir kitoms suderinamoms varstomoms konstrukcijoms.
Lenktas vyris ypač aktualus tais atvejais, kai tiesios konstrukcijos vyris neužtikrina reikiamos varčios judėjimo trajektorijos.
Parenkant konkretų modelį būtina atsižvelgti į vartų varčios masę, plotį, aukštį, atraminio stulpo konstrukciją ir tvirtinimo mazgo laikomąją galią.
Kaip veikia M16 srieginis reguliavimas?
Vyrio konstrukcijoje naudojamas M16 srieginis elementas, leidžiantis keisti atstumą tarp vartų varčios ir atraminio stulpo.
Ši funkcija naudinga montuojant vartelius, kai reikia tiksliai nustatyti jų padėtį ir suvienodinti tarpus.
Reguliavimas taip pat gali padėti koreguoti varčios padėtį eksploatacijos metu, jei pasikeičia vartų geometrija arba atsiranda nedidelių uždarymo netikslumų.
Techninėje specifikacijoje nurodytas L = 125 mm yra srieginio elemento konstrukcinis ilgis. Jo negalima laikyti 125 mm reguliavimo eiga.
Reguliuojant būtina užtikrinti pakankamą srieginio sujungimo įsukimą ir patikimą reguliavimo elementų fiksavimą.
Keturios tvirtinimo angos ir laikiklio konstrukcija
Vyrio laikiklis turi keturias montavimo angas. Pagal prekės techninius duomenis jų centrų atstumai yra 57,5×23,5 mm.
Šie matmenys svarbūs planuojant tvirtinimo vietą, ypač kai vyris montuojamas prie jau pagamintos metalinės konstrukcijos.
Keturių taškų tvirtinimas gali padėti tolygiau paskirstyti apkrovą, tačiau galutinis sujungimo patikimumas priklauso nuo pagrindo standumo, tvirtinimo elementų ir jų montavimo kokybės.
Jeigu vyris tvirtinamas prie plonasienio metalinio profilio, būtina įvertinti papildomo sutvirtinimo poreikį.
Reguliuojamo vartų vyrio 61.327 montavimas
Prieš montuodami patikrinkite vartų varčios masę, plotį, aukštį ir atraminio stulpo konstrukciją. Taip pat įvertinkite, ar pasirinktas vyris atitinka reikiamą atidarymo kampą.
Pagal techninį brėžinį pažymėkite vyrio tvirtinimo vietą ir numatykite sukimosi ašies padėtį.
Viršutinį ir apatinį vyrius sumontuokite taip, kad jų sukimosi ašys sutaptų. Netikslus išdėstymas gali sukelti vartų strigimą, papildomą trintį ir netolygų apkrovos pasiskirstymą.
Parinkite tvirtinimo elementus pagal pagrindo medžiagą, konstrukcijos storį ir numatomas apkrovas.
Montavimo metu vartų varčią būtina saugiai prilaikyti. Negalima palikti jos ant nepakankamai pritvirtinto arba neužfiksuoto vyrio.
Prieš galutinai užverždami tvirtinimo elementus patikrinkite vartų padėtį, tarpus ir judėjimo trajektoriją.
Baigus montavimą būtina patikrinti, ar varčia sklandžiai juda per visą numatytą atidarymo kampą ir ar visi reguliavimo elementai patikimai užfiksuoti.
Ar šis vyris tinka sunkiems vartams?
Vien M16 sriegio dydis neleidžia nustatyti maksimalios vyrio apkrovos. Apkrovą lemia visa vyrio konstrukcija, tvirtinimo būdas, vartų varčios plotis ir atraminio stulpo standumas.
Šiam konkrečiam modeliui 61.327 patvirtinta leistina apkrova kilogramais nepateikta, todėl jos negalima perkelti iš kitų M16 vyrių.
Prieš naudojant šį modelį sunkesniems ar didesnio pločio vartams būtina patikslinti leistiną apkrovą ir įvertinti visos pakabinimo sistemos tinkamumą.
Platesnė vartų varčia gali sukelti didesnį lenkimo momentą net ir esant tokiai pačiai masei. Dėl to svarbu vertinti ne tik svorį, bet ir konstrukcijos geometriją.
Galvaninio cinko danga ir apsauga nuo korozijos
Modelis pagamintas iš S235JR plieno ir padengtas galvaninio cinko danga. Ji padeda apsaugoti plieno paviršių nuo korozijos.
Galvaninis cinkavimas nėra tas pats, kas karštasis cinkavimas, todėl apsaugos ilgaamžiškumas priklauso nuo aplinkos sąlygų ir dangos būklės.
Jeigu montavimo metu danga pažeidžiama, pažeistas vietas rekomenduojama papildomai apsaugoti tinkama antikorozine priemone.
Naudojant vartus lauke, ypač drėgnoje ar agresyvesnėje aplinkoje, svarbu periodiškai tikrinti vyrio būklę.
Vyrio priežiūra ir reguliavimas eksploatacijos metu
Periodiškai patikrinkite tvirtinimo elementų užveržimą, srieginio reguliavimo mazgo fiksavimą ir vartų judėjimą.
Jeigu vartai pradeda strigti, sunkiau užsidaro arba pasikeičia tarpai tarp varčios ir stulpo, pirmiausia būtina nustatyti priežastį.
Ne kiekvieną vartų padėties pasikeitimą galima išspręsti vien reguliuojant vyrį. Kartais priežastis būna atraminio stulpo judėjimas, konstrukcijos deformacija arba atsilaisvinę tvirtinimo elementai.
Reguliavimo darbus atlikite tik saugiai prilaikydami varčią ir užtikrindami patikimą mechanizmo fiksavimą.
Dažniausiai užduodami klausimai
Koks yra vyrio 61.327 sriegis?
M16.
Koks yra srieginio elemento ilgis?
125 mm.
Ar šis vyris leidžia atidaryti vartelius 180° kampu?
Taip, konstrukcija pritaikyta iki 180° atidarymui, jeigu tai leidžia vartų ir atraminio stulpo geometrija.
Ar vyris reguliuojamas?
Taip. M16 srieginis mechanizmas leidžia koreguoti atstumą tarp varčios ir atramos.
Kiek tvirtinimo angų turi vyris?
Keturias.
Kokie yra angų centrų atstumai?
57,5×23,5 mm.
Ar vyris cinkuotas?
Taip, paviršius padengtas galvaninio cinko danga.
Ar 125 mm reiškia reguliavimo eigą?
Ne. Tai srieginio elemento ilgis.
Kokią apkrovą atlaiko šis vyris?
Patvirtinta leistina apkrova šiam konkrečiam modeliui nepateikta. Prieš parenkant vyrį pagal vartų masę ir matmenis ją būtina patikslinti.
Susijusios prekės ir vartų furnitūra
Kitus modelius rasite reguliuojamų vartų vyrių kategorijoje.
Įvairių konstrukcijų vyrius ir lankstus rasite vyrių ir lankstų kategorijoje.
Vartų spynas, rankenas, skląsčius ir kitus montavimo elementus rasite vartų furnitūros kategorijoje.
Renkantis tinkamą vyrį svarbu palyginti sriegio dydį, tvirtinimo būdą, atidarymo kampą ir gamintojo patvirtintą apkrovą.
