• Reguliuojamas vartų vyris M16, 180°, 61.088

    1245 €
    Pirk daugiau, mokėk mažiau
    10+ vnt.  – 1055 € už vnt. -15%
    Į krepšelį

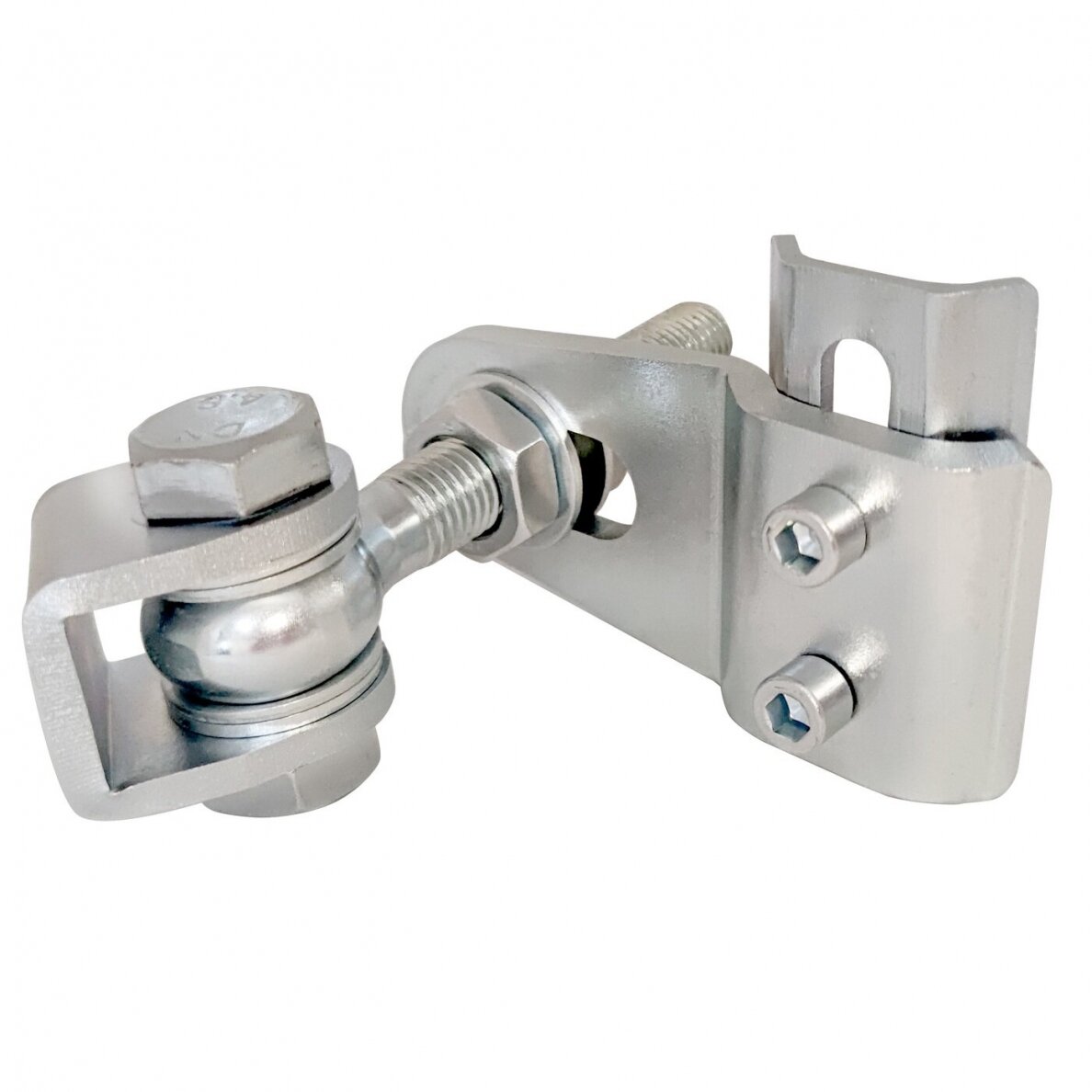

  • Reguliuojamas vartų vyris M16 su 3D reguliavimu ir 180° atidarymo kampu – 61.088

    Reguliuojamas vartų vyris M16, 61.088 – plieninis vartų furnitūros elementas, skirtas varstomų metalinių vartų ir vartelių pakabinimui. Šio modelio išskirtinės savybės – reguliavimas trijose plokštumose (3D) ir konstrukcija, leidžianti pasiekti iki 180° atidarymo kampą, kai tai leidžia vartų ir atramos išdėstymas.

    M16 srieginis mechanizmas suteikia galimybę koreguoti vartų varčios padėtį po montavimo. Tai naudinga tiek gaminant naujus vartus, tiek atliekant jų reguliavimo ar remonto darbus. Modelis gali būti naudojamas metaliniams kiemo vartams, varteliams ir kitoms suderinamoms varstomoms konstrukcijoms.

    Maksimali apkrova – iki 105 kg dviejų vyrių porai. Faktinis tinkamumas priklauso nuo vartų varčios matmenų, atraminės konstrukcijos, tvirtinimo būdo ir eksploatavimo sąlygų.

    Reguliuojamo vartų vyrio 61.088 techniniai duomenys

    Parametras Reikšmė
    Prekės kodas 61.088
    Tipas Trijose plokštumose reguliuojamas vartų vyris
    Sriegis M M16
    Reguliavimo tipas 3D – trijose plokštumose
    Atidarymo kampas Iki 180°
    Matmuo A 43 mm
    Matmuo B 34 mm
    Matmuo C 26 mm
    Matmuo S 6 mm
    Matmuo L 111,5 mm
    Medžiaga Plienas
    Paviršiaus apsauga Cinkuoti srieginiai ir tvirtinimo elementai; virinamos dalies dangą būtina įvertinti atskirai
    Maksimali apkrova Iki 105 kg vyrių porai

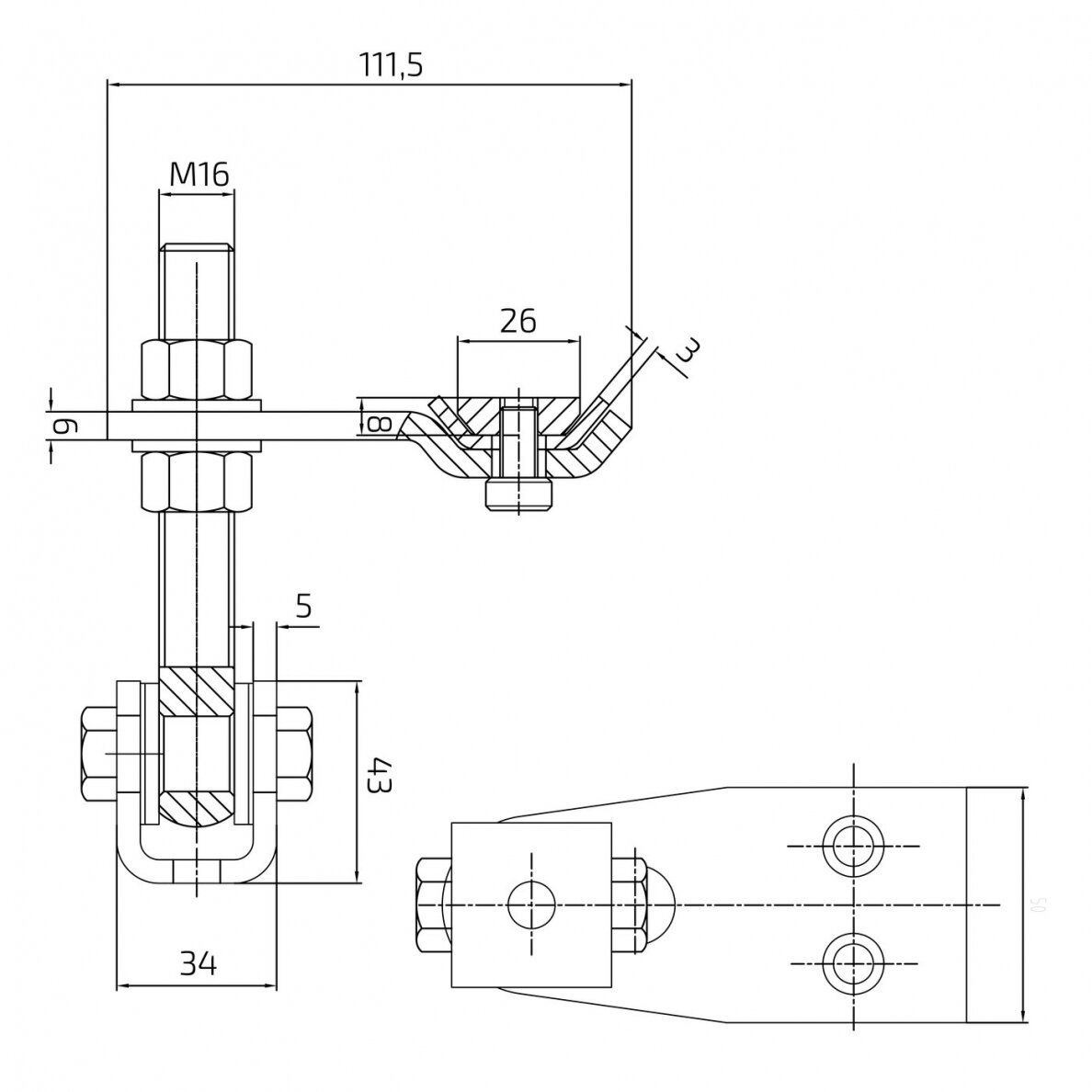

    Raidiniai matmenys atitinka techninio brėžinio žymėjimą. Matmuo L = 111,5 mm nėra reguliavimo eigos reikšmė. Apkrova nurodyta vyrių porai, o ne vienam vyriui.

    Pagrindiniai 3D reguliuojamo vartų vyrio privalumai

    • Reguliavimas trijose plokštumose – leidžia tiksliau suderinti vartų varčios padėtį po montavimo.
    • Iki 180° atidarymo kampas – suteikia galimybę plačiai atverti vartus, jeigu tai leidžia konstrukcija.
    • M16 srieginis mechanizmas – skirtas reguliuojamam vartų pakabinimo mazgui.
    • Plieninė konstrukcija – pritaikyta metalinių vartų ir vartelių sistemoms.
    • Cinkuoti reguliavimo elementai – padeda apsaugoti atitinkamas metalines dalis nuo korozijos.
    • Galimybė koreguoti po montavimo – naudinga derinant tarpus, spyną ir vartų užsidarymą.

    Kas yra 3D reguliuojamas vartų vyris?

    3D reguliuojamas vartų vyris – tai vyris, kurio konstrukcija leidžia koreguoti vartų varčios padėtį trijose plokštumose. Toks reguliavimas padeda tiksliau suderinti vartų geometriją, palyginti su paprastesniais vienos krypties reguliuojamais vyriais.

    Reguliavimas aktualus, kai po vartų montavimo reikia pakoreguoti varčios padėtį stulpo atžvilgiu, suvienodinti tarpus arba užtikrinti sklandų užrakto veikimą.

    Modelio 61.088 konstrukcija suteikia galimybę atlikti reguliavimo darbus po montavimo, tačiau konkretūs reguliavimo veiksmai turi būti atliekami pagal vyrio konstrukciją ir saugaus montavimo reikalavimus.

    Negalima laikyti, kad visi techniniame brėžinyje nurodyti matmenys atitinka reguliavimo diapazonus.

    Ką reiškia 180° vartų atidarymo kampas?

    180° atidarymo kampas reiškia, kad vyrio konstrukcija numatyta plačiam vartų ar vartelių atvėrimui. Tai gali būti naudinga įvažiavimo vartams ir praėjimo varteliams, kai svarbu kuo mažiau apriboti laisvą praėjimo ar pravažiavimo plotį.

    Tačiau faktinis atidarymo kampas priklauso ne vien nuo vyrio. Jį taip pat lemia atraminio stulpo matmenys, vartų rėmo forma, vyrio ašies padėtis, spynos elementai ir kitos konstrukcijos dalys.

    Prieš montuojant būtina patikrinti, ar varčia galės atsidaryti iki numatyto kampo neatsiremdama į stulpą, tvorą ar kitą kliūtį.

    Jeigu vartams naudojama automatika, atidarymo kampas papildomai turi atitikti automatikos mechanizmo ir jos montavimo geometrijos galimybes.

    Kur naudojamas reguliuojamas vyris M16, 61.088?

    Modelis skirtas varstomiems metaliniams vartams, kiemo varteliams ir kitoms suderinamoms varstomoms konstrukcijoms.

    Jis gali būti naudojamas tiek gaminant naujus vartus, tiek keičiant esamą vyrių sistemą, kai reikalingas 3D reguliavimas ir platus atidarymo kampas.

    Vyris ypač aktualus konstrukcijoms, kurių varčios padėtį reikia tiksliai suderinti su atraminiu stulpu, spyna, skląsčiu ar kitais vartų furnitūros elementais.

    Prieš pasirenkant šį modelį būtina patikrinti jo tvirtinimo konstrukcijos suderinamumą su vartų rėmu ir atrama.

    Reguliuojamo vyrio 61.088 montavimas

    Prieš montuojant įvertinkite vartų varčios masę, plotį, aukštį, atraminio stulpo standumą ir numatomą tvirtinimo būdą.

    Pagal techninį brėžinį nustatykite vyrio sukimosi ašies padėtį. Viršutinį ir apatinį vyrius būtina sumontuoti taip, kad jų sukimosi ašys sutaptų.

    Netikslus vyrių išdėstymas gali sukelti vartų strigimą, papildomą trintį ir netolygų apkrovos pasiskirstymą.

    Jeigu konkreti vyrio dalis skirta suvirinimui, prieš darbus būtina įvertinti jos paviršiaus dangą ir laikytis saugaus suvirinimo reikalavimų. Cinkuotų paviršių suvirinimas reikalauja tinkamo paruošimo ir apsaugos nuo kenksmingų dūmų.

    Montavimo metu vartų varčią būtina saugiai prilaikyti. Negalima palikti jos ant neužfiksuoto arba nepakankamai pritvirtinto vyrio.

    Baigus montuoti patikrinkite vartų judėjimą per visą numatytą atidarymo kampą ir sureguliuokite varčios padėtį.

    Kaip reguliuoti vartų vyrį trijose plokštumose?

    Reguliavimas atliekamas naudojant tam skirtus vyrio mechanizmus. Tikslas – pasiekti tinkamą vartų varčios padėtį atramos ir uždarymo elementų atžvilgiu.

    Prieš reguliavimą patikrinkite, ar vartų varčia yra saugiai paremta. Reguliavimo elementus atlaisvinkite tik tiek, kiek būtina konkrečiam veiksmui.

    Reguliuokite palaipsniui, kiekvieną kartą tikrindami vartų tarpus, judėjimą ir užrakto veikimą.

    Baigus darbus visi reguliavimo ir tvirtinimo elementai turi būti patikimai užfiksuoti. Jeigu reguliavimo metu atsiranda neįprastas pasipriešinimas, būtina nustatyti priežastį, o ne naudoti perteklinę jėgą.

    Reguliavimo darbams rekomenduojama vadovautis konkretaus gaminio konstrukcija ir montavimo instrukcija.

    Kokią apkrovą atlaiko vyris 61.088?

    Šiam modeliui nurodo iki 105 kg maksimalią apkrovą dviejų vyrių porai. Ši reikšmė neturi būti suprantama kaip vieno vyrio leistina apkrova.

    Parenkant vyrius svarbu įvertinti ne tik vartų varčios masę, bet ir jos plotį, aukštį, vėjo poveikį bei atraminio stulpo ir tvirtinimo mazgų laikomąją galią.

    Platesnė vartų varčia gali sukelti didesnį lenkimo momentą net ir esant tokiai pačiai masei. Todėl maksimali apkrovos reikšmė savaime negarantuoja tinkamumo bet kokio pločio vartams.

    Prieš montuojant sunkias ar didelių matmenų vartų varčias būtina įvertinti visos pakabinimo sistemos tinkamumą konkrečioms sąlygoms.

    Apsauga nuo korozijos ir priežiūra

    Vyrio reguliavimo ir srieginiai elementai turi cinkuotą paviršiaus apsaugą. Cinko danga padeda sumažinti korozijos riziką naudojant gaminį lauko sąlygomis.

    Jeigu konstrukcijoje yra nepadengtų arba suvirinimui skirtų plieno dalių, po montavimo jas būtina tinkamai apsaugoti nuo korozijos.

    Eksploatacijos metu periodiškai tikrinkite tvirtinimo elementų būklę, reguliavimo mechanizmų fiksavimą ir vartų judėjimą.

    Pastebėjus laisvumą, strigimą, neįprastą garsą ar korozijos požymius, būtina nustatyti priežastį ir atlikti reikalingą priežiūrą.

    Kuo 3D vyris skiriasi nuo įprasto reguliuojamo vyrio?

    Įprasti reguliuojami vartų vyriai dažnai leidžia koreguoti varčios atstumą nuo stulpo viena pagrindine kryptimi. Trijose plokštumose reguliuojamas modelis suteikia platesnes varčios padėties derinimo galimybes.

    Modelis 61.088 taip pat pasižymi 180° atidarymo kampui pritaikyta konstrukcija. Tai svarbus skirtumas nuo vyrių, kurių geometrija gali riboti atidarymo kampą.

    Renkantis vyrį būtina atsižvelgti į vartų konstrukciją, tvirtinimo būdą, apkrovas ir reikalingą atidarymo kampą, o ne vien į sriegio dydį.

    Dažniausiai užduodami klausimai

    Koks yra vyrio 61.088 sriegis?

    M16.

    Ar šis vyris reguliuojamas trijose plokštumose?

    Taip. Tai 3D reguliuojamas vartų vyris.

    Koks maksimalus atidarymo kampas?

    Iki 180°, jeigu tai leidžia vartų ir atraminio stulpo konstrukcija.

    Ar galima reguliuoti po montavimo?

    Taip. Konstrukcija numatyta vartų varčios padėčiai koreguoti ir po montavimo.

    Ką reiškia matmuo L = 111,5 mm?

    Tai gaminio techninio brėžinio matmuo, o ne reguliavimo eiga.

    Ar vyris tinkamas lauko vartams?

    Taip, tačiau būtina tinkamai apsaugoti visas nepadengtas ir montavimo metu pažeistas metalines dalis.

    Ar šis vyris tinka vartų automatikai?

    Jis gali būti naudojamas varstomų vartų konstrukcijose, tačiau suderinamumą su automatika reikia vertinti pagal atidarymo kampą, geometriją ir automatikos reikalavimus.
