Reguliuojamas vartų vyris M16, 180° atidarymo kampas, 61.051
1855 €Pirk daugiau, mokėk mažiau10+ vnt. – 1570 € už vnt. -15%-
Reguliuojamas vartų vyris M16 su 180° atidarymo kampu – 61.051

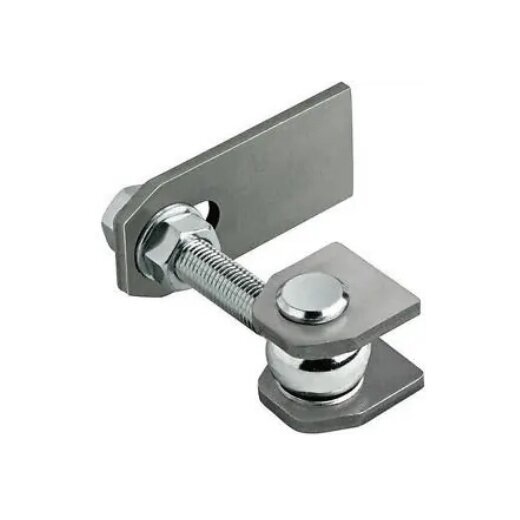

Reguliuojamas vartų vyris M16, 61.051 – plieninis vyris su tvirtinimo auselėmis, skirtas metaliniams varstomiems vartams ir varteliams. Speciali konstrukcija leidžia suprojektuoti vartų varčios atidarymą iki 180° kampu, kai tam pakanka vietos ir tinkamai parinkta montavimo geometrija.
Šis modelis turi M16 srieginį reguliavimo mechanizmą ir du atskirus konstrukcinius reguliavimo matmenis: R1 – 40–100 mm bei R2 – 50–100 mm. Tokia konstrukcija suteikia papildomų galimybių suderinti vartų varčios ir atraminio stulpo padėtį.
Vyris skirtas montuoti suvirinant prie tinkamai paruoštų metalinių konstrukcijų. Jis ypač aktualus tada, kai įprasto vartų atidarymo kampo nepakanka ir reikalingas platesnis varčios judėjimas.
Techniniai duomenys
Parametras Reikšmė Prekės kodas 61.051 Tipas Reguliuojamas vartų vyris su tvirtinimo auselėmis Atidarymo kampas Iki 180° Sriegis M M16 Matmuo A 45 mm Matmuo B 42 mm Matmuo E 60 mm Matmuo G 25 mm Matmuo H 46 mm Reguliavimo matmuo R1 40–100 mm Reguliavimo matmuo R2 50–100 mm Storis S1 6 mm Storis S2 8 mm Medžiaga Plienas Montavimas Suvirinant A, B, E, G, H, R1, R2, S1 ir S2 yra techninio brėžinio matmenų žymėjimai. R1 ir R2 apibūdina skirtingus konstrukcinius atstumus, todėl jų nereikia laikyti viena bendra reguliavimo eiga.
Kodėl verta rinktis vyrį su 180° atidarymo kampu?
Įprastų varstomų vartų atidarymo kampą gali riboti stulpas, vartų rėmas arba paties vyrio konstrukcija. Vyris 61.051 turi specialias tvirtinimo auseles, leidžiančias suprojektuoti platesnį vartų varčios atidarymą.
Iki 180° atidarymo kampas gali būti naudingas, kai norima vartų varčią atverti lygiagrečiai tvoros linijai arba kiek įmanoma labiau atlaisvinti pravažiavimo angą.
Vis dėlto tikrasis pasiekiamas kampas priklauso nuo vartų rėmo, stulpo matmenų, vyrio padėties ir aplinkinių konstrukcijų. Vien specialaus vyrio naudojimas negarantuoja, kad kiekvienuose vartuose bus pasiekiamas visas 180° kampas.
Pagrindiniai reguliuojamo vyrio M16 privalumai
- Platus atidarymo kampas. Konstrukcija pritaikyta vartų atidarymui iki 180°.
- M16 sriegis. Leidžia tikslinti vyrio padėtį montavimo metu.
- Du reguliavimo matmenys. R1 ir R2 padeda įvertinti konstrukcijos suderinamumą.
- Plieninės tvirtinimo auselės. Skirtos suvirinamam montavimo mazgui.
- Padėties koregavimo galimybė. Leidžia tiksliau suderinti vartų varčios ir atramos tarpus.
- Aiškūs konstrukciniai matmenys. Palengvina vyrio parinkimą pagal techninį brėžinį.
Kur naudojamas reguliuojamas vartų vyris 61.051?
Šis modelis naudojamas metaliniams varstomiems kiemo vartams, įėjimo varteliams ir kitoms varstomoms konstrukcijoms, kuriose reikalingas didesnis atidarymo kampas.
Vyris ypač aktualus vartų gamintojams, projektuotojams ir montuotojams, kurie turi suderinti vartų atidarymo trajektoriją su atraminio stulpo padėtimi ir tvoros konstrukcija.
Prieš parenkant vyrį svarbu įvertinti vartų varčios masę, plotį, atidarymo kryptį, stulpo matmenis ir numatomą tvirtinimo būdą.
Kaip montuojamas vyris su 180° atidarymo kampu?
Vyris 61.051 montuojamas suvirinant prie tinkamai paruoštų metalinių konstrukcijų. Prieš montuojant būtina nustatyti tikslią vyrio padėtį, kad vartų varčia galėtų judėti numatytu kampu nesiremdama į stulpą, tvorą ar kitus elementus.
Viršutinio ir apatinio vyrių sukimosi ašys turi sutapti. Netinkamas jų išdėstymas gali apsunkinti varčios judėjimą ir padidinti apkrovas vyrių mazgams.
Prieš galutinį suvirinimą rekomenduojama patikrinti vartų varčios judėjimo trajektoriją. Suvirinimo darbus turi atlikti kvalifikuotas specialistas, apsaugodamas sriegines ir judančias vyrio dalis nuo perkaitimo bei suvirinimo purslų.
Baigus montuoti būtina patikrinti suvirinimo jungčių būklę, reguliavimo mechanizmo fiksavimą ir vartų judėjimą per visą numatytą atidarymo kampą.
Kaip veikia vyrio reguliavimas?
M16 srieginis mechanizmas leidžia tikslinti vartų varčios padėtį atramos atžvilgiu. Reguliavimas gali būti reikalingas pirminio montavimo metu, kai nustatomi vartų tarpai ir vyrių padėtis.
Techniniame brėžinyje pateikiami du atskiri reguliavimo matmenys: R1 – 40–100 mm ir R2 – 50–100 mm. Šios reikšmės apibūdina skirtingus konstrukcinius atstumus, todėl jų negalima laikyti vienu bendru sriegio reguliavimo diapazonu.
Reguliuojant vartų varčią būtina ją saugiai prilaikyti, užtikrinti pakankamą sriegio įsukimo ilgį ir patikrinti jungčių fiksavimą.
Ar vyris tinkamas lauko vartams?
Gaminys skirtas metalinių vartų ir vartelių konstrukcijoms. Naudojant jį lauke svarbu tinkamai apsaugoti plieninius paviršius nuo korozijos.
Ypatingą dėmesį reikia skirti suvirinimo vietoms ir montavimo metu pažeistiems paviršiams. Juos rekomenduojama padengti tinkama antikorozine sistema, atsižvelgiant į esamą gaminio dangą.
Eksploatuojant vartus naudinga periodiškai tikrinti reguliavimo mechanizmą, suvirinimo jungtis ir judančių dalių būklę.
Kokią apkrovą atlaiko vyris 61.051?
Konkreti šio modelio leistina apkrova turi būti patvirtinta pagal vartų konstrukcijos ir vyrio techninius duomenis.
Vien M16 sriegio dydis arba 180° atidarymo kampas neleidžia patikimai nustatyti vyrio laikomosios galios. Kitų M16 modelių apkrovos negalima automatiškai taikyti šiam gaminiui.
Parenkant vyrius būtina įvertinti vartų varčios masę, ilgį, vėjo poveikį, tvirtinimo mazgų stiprumą ir atraminio stulpo standumą.
Kuo 61.051 skiriasi nuo įprasto reguliuojamo M16 vyrio?
Pagrindinis skirtumas – speciali konstrukcija su tvirtinimo auselėmis, skirta platesniam vartų varčios atidarymo kampui.
Įprastas reguliuojamas M16 vyris gali būti tinkamas standartiniam varstomų vartų montavimui, tačiau jo atidarymo galimybės priklauso nuo konkrečios konstrukcijos.
Modelis 61.051 parenkamas tada, kai svarbus iki 180° atidarymo kampas ir reikalingi būtent jo konstrukciniai matmenys. Skirtingų vyrių negalima laikyti automatiškai pakeičiamais vien dėl sutampančio M16 sriegio.
Dažniausiai užduodami klausimai
Koks yra vyrio 61.051 sriegis?
Šio modelio sriegis yra M16.
Kokiu kampu gali atsidaryti vartai?
Vyrio konstrukcija pritaikyta atidarymui iki 180°, jeigu tai leidžia vartų ir stulpo montavimo geometrija.
Ar vyris reguliuojamas?
Taip. Jis turi srieginį reguliavimo mechanizmą.
Ką reiškia R1 ir R2?
Tai du skirtingi konstrukciniai reguliavimo matmenys: R1 – 40–100 mm, R2 – 50–100 mm.
Ar vyris tvirtinamas varžtais?
Šis modelis skirtas montuoti suvirinant prie tinkamai paruoštos metalinės konstrukcijos.
Ar šis vyris tinka varteliams?
Jis gali būti naudojamas tinkamos konstrukcijos metaliniams varteliams, jeigu atitinka montavimo ir apkrovos reikalavimus.
Ar 180° kampas pasiekiamas visais montavimo atvejais?
Ne. Atidarymo kampą gali riboti vartų rėmas, stulpas ir kitos aplinkinės konstrukcijos.
Ar galima šį vyrį pakeisti kitu M16 modeliu?
Tik patikrinus tvirtinimo konstrukciją, vyrių matmenis ir reikiamą atidarymo kampą.
