Vartų galinis stabdis 120 × 100 mm su spyruokliniu guminiu buferiu – 61.098
1920 €Pirk daugiau, mokėk mažiau3+ vnt. – 1630 € už vnt. -15%-

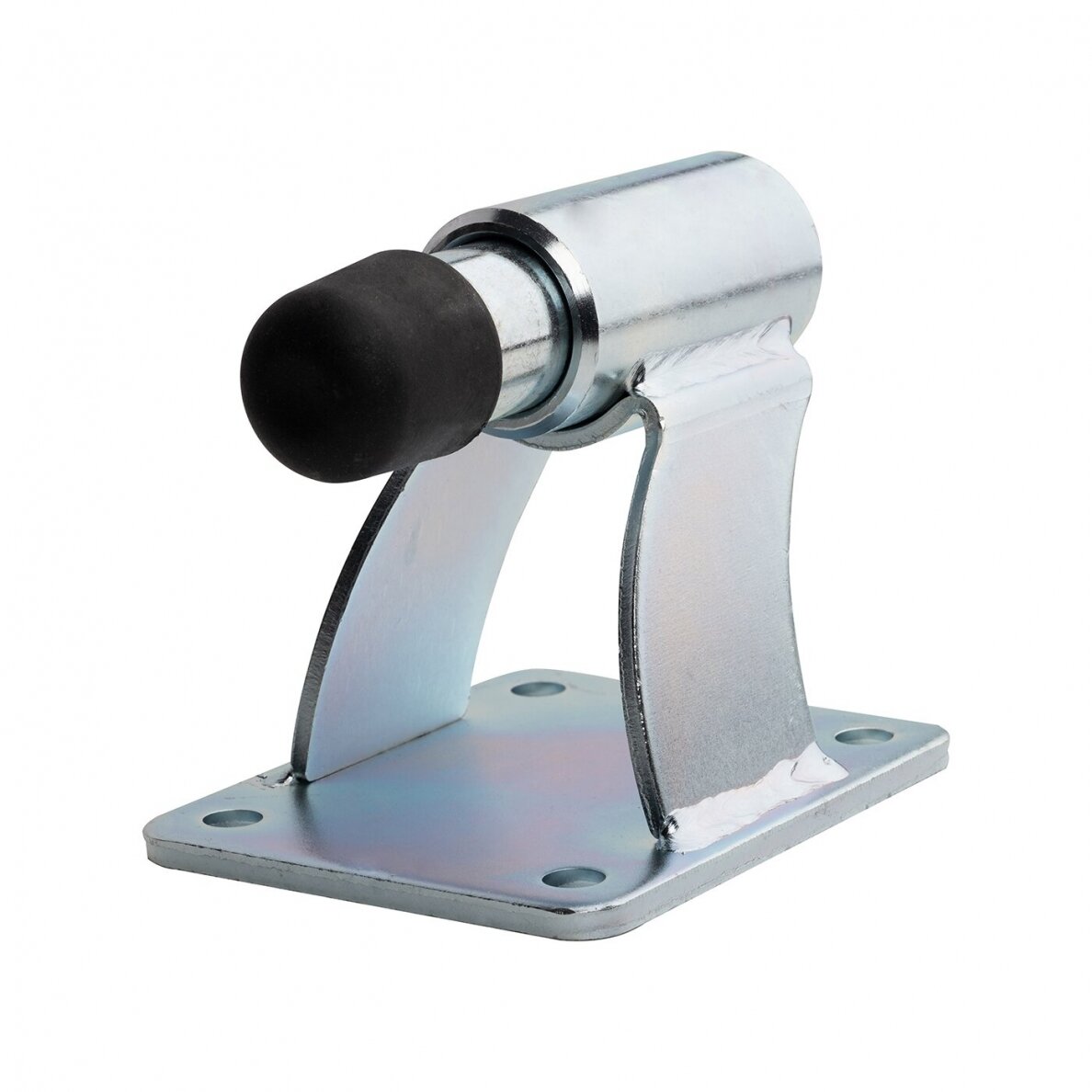

Vartų galinis stabdis 120 × 100 mm su spyruokliniu guminiu buferiu – 61.098 yra prisukama mechaninė vartų atrama, skirta vartų judėjimui riboti ir atsirėmimui sušvelninti. Šis modelis išsiskiria guminiu kontaktiniu elementu su vidine spyruokle, kuri padeda amortizuoti vartų sustojimo metu atsirandantį smūgį.
Stabdžio pagrindo matmenys yra 120 × 100 mm, o atstumas nuo pagrindo iki guminio ribotuvo centro – 84,5 mm. Konstrukcija pagaminta iš cinkuoto plieno, turi keturias tvirtinimo angas ir yra skirta montuoti prie pakankamai tvirto pagrindo.
Spyruoklinis vartų stabdis gali būti naudojamas varstomų vartų, vartelių ir kitų tinkamos konstrukcijos vartų sistemose, kai judanti vartų dalis gali atsiremti į guminį buferį numatytoje sustojimo vietoje.
Techninės charakteristikos
- Prekės kodas: 61.098
- Gaminio tipas: vartų galinis stabdis su spyruokliniu guminiu buferiu
- Pagrindo matmenys: 120 × 100 mm
- Aukštis iki guminio ribotuvo centro: 84,5 mm
- Konstrukcija: cinkuotas plienas
- Kontaktinis elementas: guminis buferis su vidine spyruokle
- Tvirtinimo angos: 4 vnt.
- Angų skersmuo: 10 mm
- Angų centrų atstumai: 70 × 92 mm
- Montavimo būdas: prisukamas prie tinkamo pagrindo
- Svoris: apie 1,5 kg
- Paskirtis: vartų eigos ribojimas ir atsirėmimo amortizavimas
Kuo išsiskiria vartų stabdis su spyruokle?
Įprastas vartų galinis stabdis riboja vartų judėjimą mechanine atrama. Modelis 61.098 papildomai turi guminį buferį su vidine spyruokle, todėl kontaktas su vartų konstrukcija gali būti švelnesnis.
Kai vartų varčia pasiekia numatytą sustojimo vietą, ji atsiremia į guminį elementą. Guma ir spyruoklė leidžia kontaktinei daliai tam tikru mastu deformuotis bei judėti, taip padedant sumažinti staigaus atsirėmimo poveikį.
Pagrindiniai privalumai:
- Smūgio amortizavimas: guminis buferis ir spyruoklė padeda sušvelninti vartų sustojimą.
- Triukšmo mažinimas: gali sumažinti atsirėmimo garsą, palyginti su tiesioginiu metalo kontaktu.
- Kontaktinio paviršiaus apsauga: guminė dalis sumažina tiesioginį metalinių paviršių sąlytį.
- Mechaninis ribojimas: padeda nustatyti vartų judėjimo galinę padėtį.
- Cinkuota konstrukcija: suteikia metalinei daliai apsaugą nuo korozijos.
- Prisukamas montavimas: keturios angos leidžia pritvirtinti atramą prie tinkamo pagrindo.
Amortizavimo veiksmingumas priklauso nuo vartų masės, judėjimo greičio, kontakto kampo ir montavimo standumo. Stabdis nėra skirtas nekontroliuojamiems didelės energijos smūgiams sugerti.
Kaip veikia spyruoklinis guminis buferis?
Spyruoklinio vartų stabdžio veikimas pagrįstas dviejų elementų deriniu: elastinga gumine kontaktine dalimi ir vidine spyruokle.
Vartams pasiekus stabdį, pirmiausia susidaro kontaktas su guminiu paviršiumi. Toliau veikianti jėga gali suspausti spyruoklinį mechanizmą, todėl sustojimas tampa laipsniškesnis nei atsiremiant į visiškai standžią metalinę atramą.
Tai ypač naudinga ten, kur vartai reguliariai atidaromi arba uždaromi ir svarbu sumažinti mechaninio kontakto garsą.
Spyruoklinis buferis nepakeičia vartų automatikos stabdymo funkcijų ar privalomų saugos įtaisų.
Vartų galinis stabdis atidarymo ir uždarymo ribojimui
61.098 gali būti naudojamas skirtingose vartų judėjimo vietose, jeigu jo konstrukcija ir montavimo geometrija atitinka konkrečios sistemos reikalavimus.
Atidarymo padėtyje stabdis gali apriboti vartų varčios judėjimą už numatyto kampo ar atstumo.
Uždarymo padėtyje jis gali sudaryti mechaninį sustojimo tašką, kai vartų konstrukcija tinkamai atsiremia į guminį buferį.
Montuojant svarbu užtikrinti, kad vartai kontaktuotų su tam skirtu guminiu elementu, o ne su metalinėmis atramos briaunomis.
120 × 100 mm pagrindas – patogus montavimas
Stabdžio metalinio pagrindo matmenys yra 120 × 100 mm. Konstrukcijoje numatytos keturios tvirtinimo angos.
Pagal techninius duomenis angų skersmuo yra 10 mm, o jų centrų atstumai – 70 × 92 mm.
Šie parametrai naudingi planuojant naują montavimo vietą arba keičiant esamą stabdį.
Prieš gręžiant rekomenduojama patikrinti faktinį gaminį ir montavimo paviršiaus būklę. Vien tvirtinimo angų sutapimas dar nereiškia, kad stabdis tinkamas konkrečiai vartų konstrukcijai.

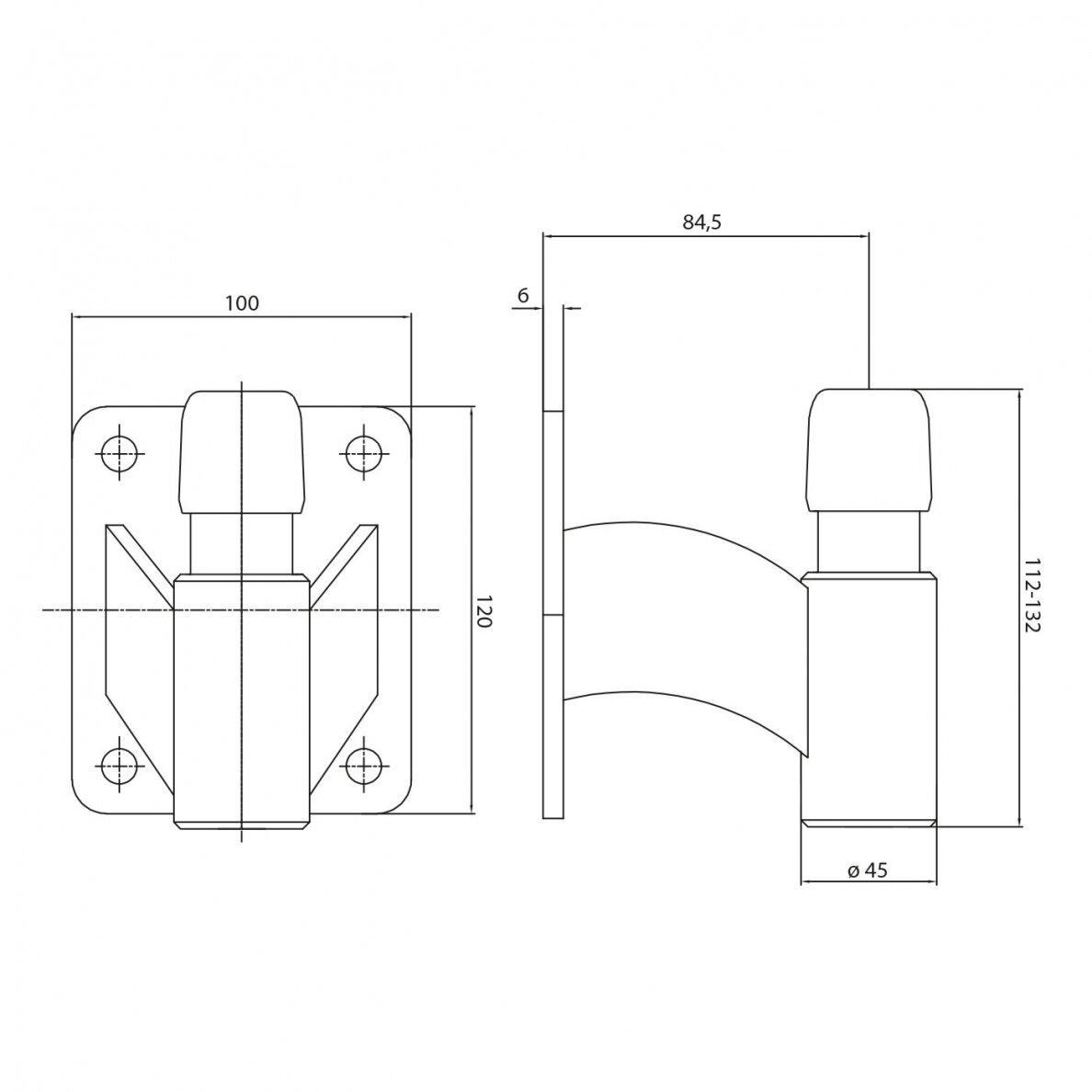

84,5 mm atramos aukštis – kaip jį suprasti?
Techniniuose duomenyse nurodytas 84,5 mm matmuo reiškia atstumą nuo pagrindo iki guminio ribotuvo centro.
Šis dydis svarbus nustatant, kokiame aukštyje vartų konstrukcija turi kontaktuoti su guminiu buferiu.
Prieš pasirenkant stabdį rekomenduojama išmatuoti vartų kontaktinės dalies aukštį nuo montavimo paviršiaus ir įsitikinti, kad jis atitinka buferio padėtį.
84,5 mm neturėtų būti automatiškai laikomas didžiausiu bendru gaminio aukščiu.
Cinkuoto plieno konstrukcija lauko vartams
61.098 vartų stabdžio metalinė dalis yra cinkuota. Cinko danga padeda sumažinti plieno korozijos riziką, todėl gaminys gali būti naudojamas lauko vartų sistemose.
Guminis kontaktinis elementas padeda atskirti vartų konstrukciją nuo tiesioginio metalo kontakto.
Gaminio ilgaamžiškumas priklauso nuo aplinkos sąlygų, cinko dangos būklės, gumos senėjimo, spyruoklės mechanizmo būklės ir naudojimo intensyvumo.
Kaip pasirinkti tinkamą vartų stabdį su spyruokle?
Renkantis 61.098 modelį svarbu įvertinti šiuos parametrus:
- Vartų konstrukciją: ar judanti vartų dalis gali atsiremti į buferį.
- Kontaktinį aukštį: ar 84,5 mm iki buferio centro atitinka vartų geometriją.
- Montavimo vietą: ar pakanka vietos 120 × 100 mm pagrindui.
- Vartų judėjimo kryptį: ar smūgio jėga veiks numatyta buferio kryptimi.
- Montavimo pagrindą: ar jis pakankamai tvirtas.
- Naudojimo intensyvumą: kaip dažnai vartai pasieks stabdį.
- Mechanines apkrovas: ar gaminys tinkamas konkrečios vartų sistemos sąlygoms.
Didžiausia leistina stabdymo apkrova ir spyruoklės suspaudimo eiga nenurodyta, todėl jų negalima nustatyti vien pagal gaminio matmenis.
Kaip montuoti vartų galinį stabdį 61.098?
Stabdis montuojamas prisukant prie tinkamai paruošto ir pakankamai tvirto pagrindo.
- Nustatykite tikslią vartų sustojimo vietą.
- Patikrinkite vartų judėjimo trajektoriją.
- Išmatuokite numatytos kontaktinės dalies aukštį.
- Įsitikinkite, kad vartai atsirems į guminio buferio centrą.
- Patikrinkite pagrindo tvirtumą ir lygumą.
- Pažymėkite keturių tvirtinimo angų vietas pagal faktinį gaminį.
- Parinkite tinkamus tvirtinimo elementus pagal pagrindo medžiagą ir apkrovas.
- Patikimai pritvirtinkite stabdį.
- Lėtai patikrinkite vartų judėjimą iki numatytos galinės padėties.
- Įsitikinkite, kad spyruoklinis buferis veikia tinkamai ir stabdis išlieka stabilus.
Automatizuotų vartų atveju stabdžio naudojimas ir montavimo vieta turi atitikti automatikos gamintojo reikalavimus.
61.098 ar įprastas vartų galinis stabdis?
Vartų galiniai stabdžiai skiriasi ne tik matmenimis, bet ir kontaktinio paviršiaus konstrukcija.
- 61.098 – 120 × 100 mm pagrindas, guminis buferis su vidine spyruokle.
- 61.092.OG – 120 × 100 mm pagrindas, kompaktiškas modelis su guminiais buferiais.
- 61.191 – 150 × 130 mm pagrindas, 65 mm aukštis ir guminė danga.
Jeigu reikalingas spyruoklinis kontaktinis mechanizmas, verta rinktis 61.098. Jeigu pakanka įprasto guminio kontakto, galima palyginti 61.092.OG arba 61.191.
Renkantis būtina įvertinti matmenis, kontaktinio paviršiaus aukštį ir konkrečios vartų sistemos reikalavimus.
Kiti vartų galiniai stabdžiai Ginoris asortimente
- 61.092 – vartų galinis stabdis 120 × 100 mm, metalinė atrama.
- 61.092.OG – vartų galinis stabdis 120 × 100 mm su guminiais buferiais.
- 61.091.OG – vartų galinis stabdis 158 × 138 mm su guminiais buferiais.
- 61.191 – vartų galinis stabdis 150 × 130 mm su gumine danga.
Dažniausiai užduodami klausimai
Kokie yra 61.098 vartų stabdžio matmenys?
Pagrindo matmenys yra 120 × 100 mm, o aukštis iki guminio ribotuvo centro – 84,5 mm.
Ar 61.098 turi spyruoklę?
Taip. Guminiame buferyje yra vidinė spyruoklė, padedanti amortizuoti vartų atsirėmimą.
Ar spyruoklinis stabdis mažina triukšmą?
Guminis buferis su spyruokle gali sumažinti vartų atsirėmimo garsą, palyginti su tiesioginiu kontaktu su standžia metaline atrama.
Ar šis stabdis tinkamas varstomiems vartams?
Taip, jeigu vartų konstrukcija ir judėjimo trajektorija atitinka stabdžio kontaktinio paviršiaus padėtį.
Ar galima naudoti varteliams?
Galima, jeigu vartelių konstrukcija, kontaktinis aukštis ir numatomos apkrovos atitinka šio modelio naudojimo sąlygas.
Ar 61.098 tinka stumdomiems vartams?
Gali būti naudojamas tik tokioje sistemoje, kurioje numatytas tinkamas kontaktas su guminiu buferiu ir stabdžio konstrukcija atitinka vartų įrengimo reikalavimus.
Kiek tvirtinimo angų turi stabdis?
Keturių tvirtinimo angų skersmuo yra 10 mm, o centrų atstumai – 70 × 92 mm.
Ar stabdis turi angas skląsčiui?
Specialios angos skląsčiui šiam modeliui nenurodytos. Keturios angos skirtos gaminiui pritvirtinti.
Ar stabdis užrakina vartus?
Ne. Jis skirtas mechaniniam eigos ribojimui ir atsirėmimo amortizavimui, o ne vartų užrakinimui.
Ar stabdis tinkamas naudoti lauke?
Taip. Metalinė dalis yra cinkuota, tačiau jos ir spyruoklinio mechanizmo ilgaamžiškumas priklauso nuo eksploatavimo sąlygų.
Ar 84,5 mm yra bendras stabdžio aukštis?
Ne būtinai. Techniniuose duomenyse 84,5 mm nurodytas kaip atstumas nuo pagrindo iki guminio ribotuvo centro.
Kur įsigyti vartų galinį stabdį su spyruokle?
Vartų galinį stabdį 120 × 100 mm su spyruokliniu guminiu buferiu – 61.098 galite įsigyti Ginoris elektroninėje parduotuvėje.
Šis modelis skirtas vartų gamintojams, montuotojams ir pirkėjams, ieškantiems prisukamos vartų atramos su amortizuojančiu kontaktiniu mechanizmu.
Prieš užsakant rekomenduojama patikrinti pagrindo matmenis, kontaktinį aukštį ir numatomas mechanines apkrovas.
