Vartų galinis stabdis 120 × 100 mm, H43, su guminiu buferiu – 61.092.OG
650 €Pirk daugiau, mokėk mažiau5+ vnt. – 550 € už vnt. -15%-

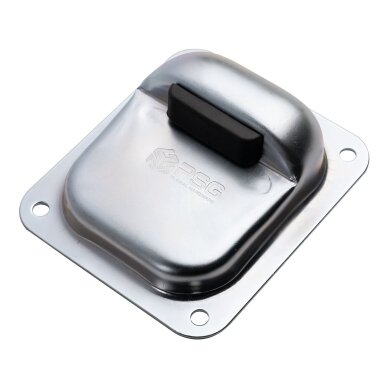

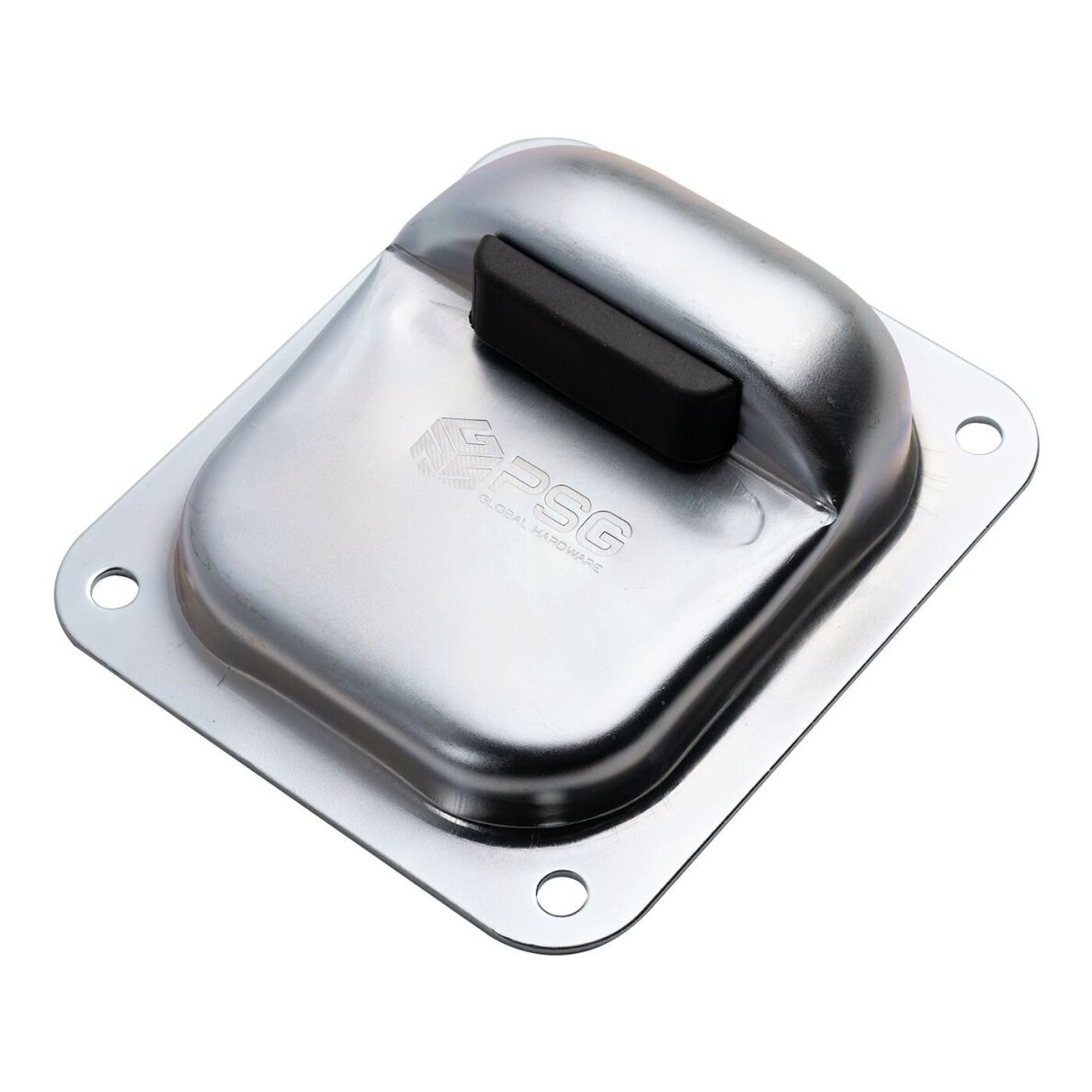

Vartų galinis stabdis 120 × 100 mm su guminiu buferiu – 61.092.OG yra prisukama mechaninė atrama, skirta varstomų vartų judėjimui apriboti numatytoje sustojimo padėtyje. Cinkuoto plieno konstrukcija su guminiais kontaktiniais elementais padeda sušvelninti vartų atsirėmimą ir sumažinti tiesioginį metalo kontaktą su metaline atrama.
Stabdžio pagrindo matmenys – 120 × 100 mm, o bendras aukštis pagal gamintojo techninį katalogą – 42,5 mm. Prekybiniuose pavadinimuose naudojamas suapvalintas H43 mm žymėjimas.
Šis modelis gali būti naudojamas vienvėriams ir dviveriams varstomiems vartams, kai stabdžio aukštis, montavimo vieta ir konstrukcija atitinka konkrečios vartų sistemos reikalavimus.
Techninės charakteristikos
- Prekės kodas: 61.092.OG
- Gamintojas: PSG / Postal Steel Group
- Gaminio tipas: vartų galinis stabdis su guminiu buferiu
- Pagrindo matmenys: 120 × 100 mm
- Bendras aukštis: 42,5 mm
- Prekybinis aukščio žymėjimas: H43 mm

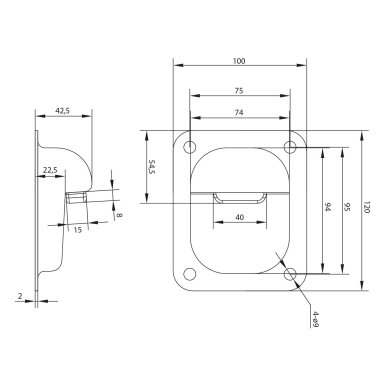

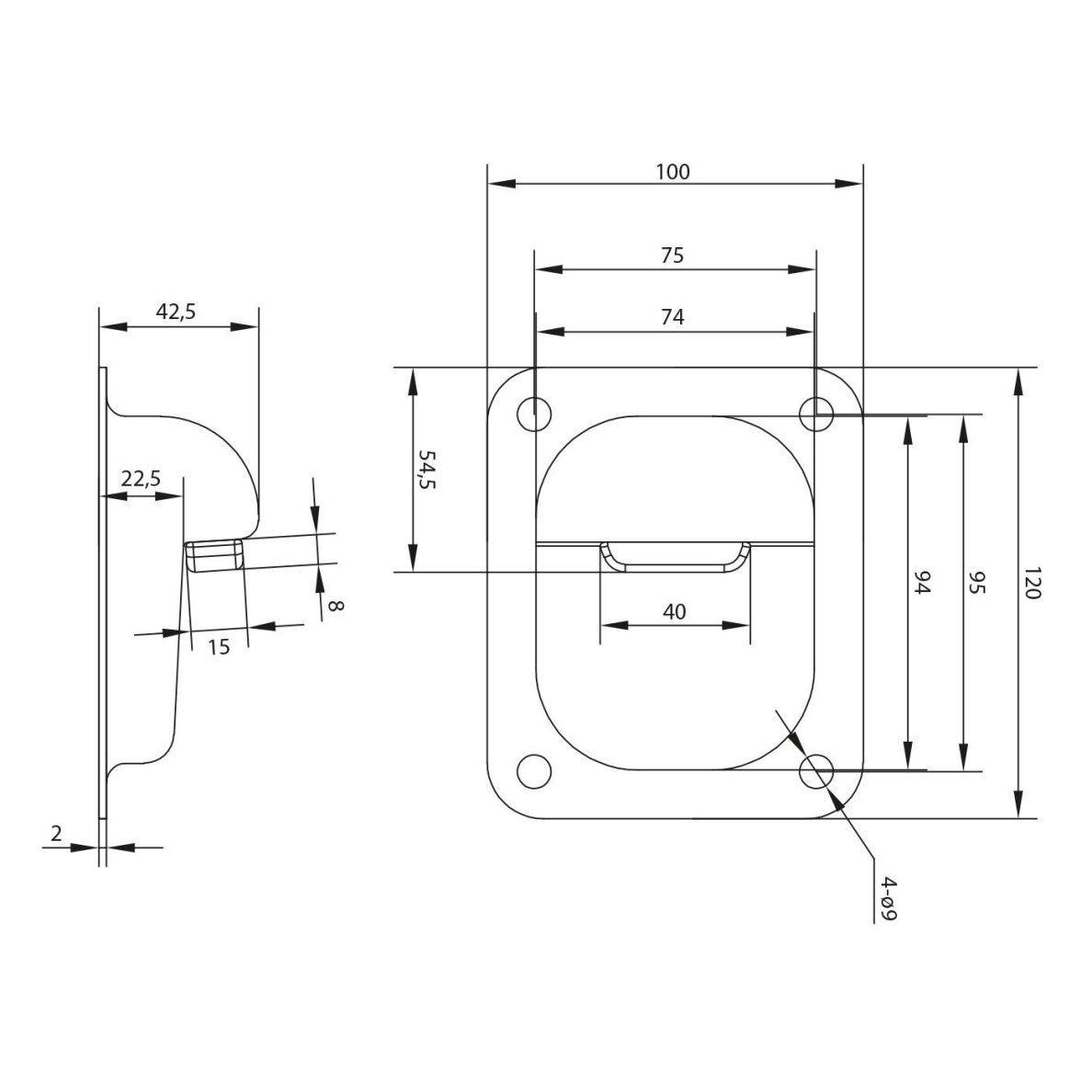

- Techninio brėžinio matmuo H1: 22,5 mm
- Pagrindo plokštelės storis: 2 mm
- Konstrukcijos medžiaga: cinkuotas plienas
- Kontaktiniai elementai: guminiai buferiai
- Montavimo būdas: prisukamas prie tinkamai paruošto pagrindo
- Paskirtis: mechaninis varstomų vartų eigos ribojimas
Kam reikalingas vartų galinis stabdis su guminiu buferiu?
Varstomų vartų galinis stabdis nustato fizinę vartų judėjimo ribą. Kai vartų varčia pasiekia numatytą padėtį, jos konstrukcija atsiremia į stabdį ir negali judėti toliau ta kryptimi.
61.092.OG modelio išskirtinumas – guminiai buferiai, kurie sudaro elastingesnį kontaktinį paviršių nei vien metalinė atrama.
Tinkamai parinktas ir sumontuotas stabdis gali padėti:
- Nustatyti tikslią vartų atidarymo arba uždarymo ribą.
- Sušvelninti vartų atsirėmimą į mechaninę atramą.
- Sumažinti tiesioginį metalinių paviršių kontaktą.
- Slopinti vartų sustojimo metu atsirandantį garsą.
- Apriboti nepageidaujamą vartų judėjimą už numatytos galinės padėties.
- Pakeisti susidėvėjusią vartų atramą, kai sutampa montavimo matmenys.
Stabdis nėra vartų užraktas ir savaime neužtikrina uždarytų vartų apsaugos nuo atsidarymo veikiant vėjui ar kitoms jėgoms.
Guminiai buferiai – švelnesniam vartų atsirėmimui
61.092.OG turi guminius kontaktinius elementus, kurie skirti vartų atsirėmimo poveikiui sumažinti.
Guma deformuojasi kontakto metu ir gali padėti sumažinti staigaus mechaninio smūgio bei triukšmo intensyvumą. Tai naudinga vartams, kurie reguliariai pasiekia tą pačią sustojimo padėtį.
Buferių veiksmingumas priklauso nuo vartų masės, judėjimo greičio, gumos būklės ir stabdžio montavimo standumo.
Svarbu: guminis buferis nepakeičia tinkamai sureguliuotos vartų automatikos, saugos įtaisų ir kitų sistemoje numatytų apsaugos priemonių.
Kompaktiškas 120 × 100 mm vartų galinis stabdis
Šio modelio pagrindo matmenys yra 120 × 100 mm. Dėl mažesnio pagrindo jis gali būti pasirenkamas vietose, kuriose didesnės mechaninės atramos montavimui nėra pakankamai erdvės.
Prieš montuojant būtina įsitikinti, kad numatytame paviršiuje pakanka vietos visam pagrindui ir tvirtinimo elementams.
Mažesnis pagrindas savaime nereiškia mažesnės arba didesnės leistinos stabdymo apkrovos. Konkreti mechaninė apkrova turi būti vertinama pagal vartų konstrukciją ir gamintojo techninius duomenis.
H43 mm aukštis – ką svarbu žinoti?
61.092.OG prekybiniuose pavadinimuose žymimas kaip H43 mm modelis. Gamintojo PSG techniniame kataloge tikslus bendras aukštis yra 42,5 mm.
Šis matmuo svarbus renkantis vartų galinį stabdį pagal atstumą nuo montavimo paviršiaus iki vartų varčios kontaktinės dalies.
Jeigu stabdis bus per žemas, vartai gali nepasiekti numatyto kontaktinio paviršiaus. Jeigu per aukštas, jis gali trukdyti vartų judėjimui.
Prieš perkant rekomenduojama išmatuoti vartų prošvaisą ir numatyti tikslią atsirėmimo vietą.
Vartų galinis stabdis dviveriams varstomiems vartams
Dviverių varstomų vartų sistemoje abi varčios paprastai susitinka ties įvažiavimo centru. Šioje vietoje gali būti įrengta centrinė vartų galinė atrama su guminiais buferiais.
Tinkamai sumontuotas stabdis padeda nustatyti abiejų vartų varčių uždarymo ribą. Guminiai kontaktiniai elementai gali sušvelninti jų atsirėmimą.
61.092.OG taip pat gali būti naudojamas atskiros vartų varčios judėjimo ribojimui, jeigu jo konstrukcija atitinka numatytą kontaktinę vietą.
Montavimo vieta turi būti parinkta taip, kad vartų konstrukcija remtųsi į tam skirtus guminius elementus, o ne į nepageidaujamas metalines stabdžio dalis.
Cinkuoto plieno konstrukcija
61.092.OG metalinė konstrukcija pagaminta iš cinkuoto plieno. Cinko danga padeda sumažinti plieno korozijos riziką, todėl tokio tipo elementai naudojami ir lauko vartų sistemose.
Ilgalaikis atsparumas aplinkos poveikiui priklauso nuo dangos būklės, drėgmės, mechaninių pažeidimų ir eksploatavimo sąlygų.
Periodiškai rekomenduojama patikrinti stabdžio tvirtinimą, guminių buferių būklę ir metalinio paviršiaus apsaugą.
Kaip pasirinkti tinkamą vartų galinį stabdį?
Prieš pasirenkant 61.092.OG modelį rekomenduojama patikrinti:
- Vartų tipą: vienvėriai ar dvivėriai varstomi vartai.
- Stabdymo vietą: atidarymo ar uždarymo galinė padėtis.
- Kontaktinį aukštį: ar H43 mm modelis pasieks numatytą vartų dalį.
- Montavimo erdvę: ar pakanka vietos 120 × 100 mm pagrindui.
- Kontaktinį paviršių: ar vartai atsirems į guminius buferius.
- Pagrindo tvirtumą: ar jis tinkamas mechaninei atramai pritvirtinti.
- Vartų masę ir greitį: nuo jų priklauso sustojimo metu atsirandančios apkrovos.
Didžiausia leistina šio modelio smūginė apkrova nenurodyta, todėl sunkesniems ar intensyviai naudojamiems vartams tinkamumą būtina įvertinti individualiai.
Kaip montuoti vartų galinį stabdį 61.092.OG?
Šis modelis skirtas prisukti prie tinkamai paruošto, pakankamai tvirto paviršiaus.
- Nustatykite tikslią vartų sustojimo padėtį.
- Patikrinkite vartų varčių judėjimo trajektoriją.
- Išmatuokite atstumą nuo montavimo paviršiaus iki numatytos kontaktinės vietos.
- Įsitikinkite, kad stabdžio aukštis ir pagrindo matmenys tinkami.
- Patikrinkite montavimo paviršiaus tvirtumą.
- Pažymėkite tvirtinimo vietas pagal faktines gaminio angas.
- Parinkite pagrindo medžiagai ir numatomoms apkrovoms tinkamus tvirtinimo elementus.
- Patikimai pritvirtinkite stabdį.
- Lėtai patikrinkite vartų judėjimą iki numatytos galinės padėties.
- Įsitikinkite, kad vartai tinkamai atsiremia į guminius buferius.
Automatizuotų vartų atveju mechaninės atramos vieta turi atitikti vartų automatikos gamintojo montavimo ir saugos reikalavimus.
61.092 ir 61.092.OG – kuo skiriasi?
Abu modeliai priklauso 120 × 100 mm vartų galinių stabdžių grupei, tačiau skiriasi kontaktine konstrukcija.
- 61.092 – vartų galinis stabdis 120 × 100 mm, H43 – metalinė atrama be guminių buferių.
- 61.092.OG – vartų galinis stabdis 120 × 100 mm, H43, su guminiais buferiais – modelis, skirtas vartų atsirėmimui sušvelninti.
Jeigu reikalinga paprasta metalinė atrama, galima rinktis 61.092. Jeigu svarbu sumažinti tiesioginį metalo kontaktą ir atsirėmimo garsą, verta rinktis 61.092.OG.
Prieš keičiant vieną modelį kitu reikia patikrinti jų faktinę kontaktinę geometriją.
61.092.OG ar 61.091.OG – kurį pasirinkti?
Ginoris asortimente yra du prisukamų vartų galinių stabdžių su guminiais buferiais dydžiai:
- 61.092.OG – 120 × 100 mm pagrindas, apie 43 mm aukštis.
- 61.091.OG – 158 × 138 mm pagrindas, apie 52 mm bendras aukštis pagal gamintojo brėžinį.
Mažesnis 61.092.OG modelis gali būti tinkamas, kai reikalingas kompaktiškesnis pagrindas ir žemesnė kontaktinė vieta.
Didesnis 61.091.OG modelis pasirenkamas tada, kai jo matmenys geriau atitinka vartų konstrukciją.
Vien pagal matmenis negalima nustatyti, kuris modelis atlaiko didesnę mechaninę apkrovą.
Kiti vartų galiniai stabdžiai Ginoris asortimente
Pagal montavimo vietą ir vartų konstrukciją galite rinktis ir kitus vartų galinius stabdžius:
- 61.092 – vartų galinis stabdis 120 × 100 mm, metalinė atrama.
- 61.091 – vartų galinis stabdis 158 × 138 mm, didesnė metalinė atrama.
- 61.091.OG – vartų galinis stabdis 158 × 138 mm su guminiais buferiais.
- 61.090 – vartų galinis stabdis Ø90 mm, į žemę montuojamas modelis.
Renkantis svarbu palyginti matmenis, kontaktinių elementų konstrukciją ir montavimo būdą.
Dažniausiai užduodami klausimai
Kokie yra 61.092.OG vartų galinio stabdžio matmenys?
Pagrindo matmenys – 120 × 100 mm, o bendras aukštis pagal gamintojo katalogą – 42,5 mm. Prekybiniuose pavadinimuose jis žymimas H43 mm.
Ar 61.092.OG turi guminį buferį?
Taip. Modelis turi guminius kontaktinius elementus, skirtus vartų atsirėmimui sušvelninti.
Ar šis stabdis tinka dviveriams vartams?
Taip, jeigu jo matmenys ir konstrukcija atitinka numatytą dviverių vartų sustojimo vietą.
Ar galima naudoti vartų atidarymo eigai riboti?
Taip, jeigu numatyta tinkama atramos vieta ir vartų konstrukcija kontaktuoja su guminiais buferiais.
Kaip tvirtinamas vartų galinis stabdis?
61.092.OG yra prisukamas modelis, montuojamas prie tinkamai paruošto ir pakankamai tvirto pagrindo.
Ar stabdis tinkamas naudoti lauke?
Metalinė konstrukcija yra cinkuota. Ilgaamžiškumas priklauso nuo dangos būklės, aplinkos sąlygų ir eksploatavimo.
Kuo skiriasi 61.092 nuo 61.092.OG?
61.092 yra metalinė vartų atrama, o 61.092.OG turi guminius buferius, kurie padeda sušvelninti vartų atsirėmimą.
Kuo skiriasi 61.091.OG ir 61.092.OG?
61.091.OG yra didesnis modelis su 158 × 138 mm pagrindu. 61.092.OG yra kompaktiškesnis, su 120 × 100 mm pagrindu.
Ar vartų galinis stabdis užrakina vartus?
Ne. Jis nustato mechaninę judėjimo ribą, tačiau neatlieka užrakto funkcijos.
Ar stabdis tinka automatiniams vartams?
Jis gali būti naudojamas, jeigu toks mechaninis ribojimas numatytas konkrečioje vartų sistemoje ir atitinka automatikos gamintojo reikalavimus.
Kur įsigyti vartų galinį stabdį 120 × 100 mm su guma?
Vartų galinį stabdį 120 × 100 mm su guminiu buferiu – 61.092.OG galite įsigyti Ginoris elektroninėje parduotuvėje.
Gaminys skirtas vartų gamintojams, montuotojams ir pirkėjams, ieškantiems kompaktiškos mechaninės atramos su guminiu kontaktiniu paviršiumi.
Prieš užsakant rekomenduojama patikrinti stabdžio matmenis, montavimo vietą ir numatomas mechanines apkrovas.
