Vartų galinis stabdis 120 × 100 mm, H43 – 61.092
580 €Pirk daugiau, mokėk mažiau3+ vnt. – 490 € už vnt. -15%-

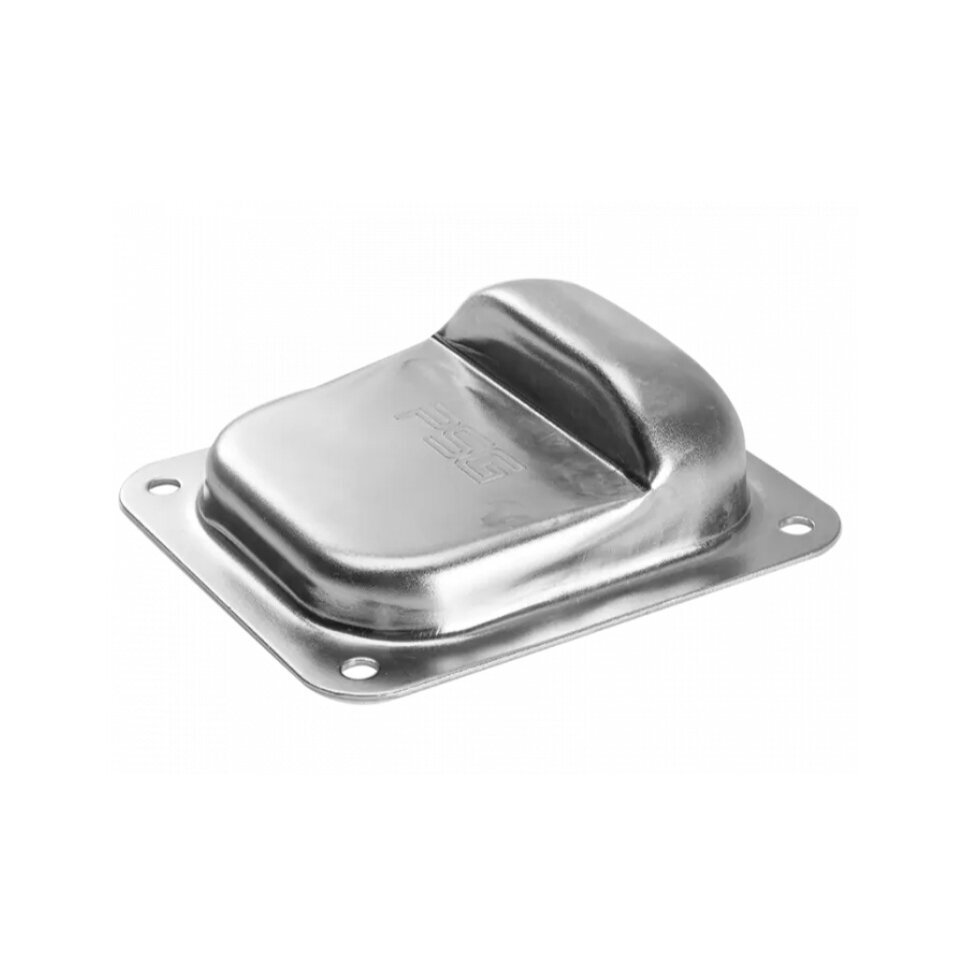

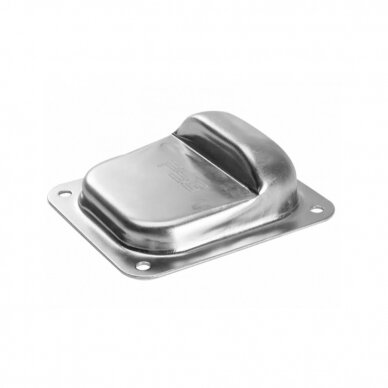

Vartų galinis stabdis 120 × 100 mm, H43 – 61.092 yra prisukama metalinė atrama, skirta varstomų vartų judėjimui apriboti numatytoje galinėje padėtyje. Gaminys padeda nustatyti fizinę vartų sustojimo ribą ir gali būti naudojamas vienvėrių arba dviverių vartų konstrukcijose, kai jo matmenys atitinka montavimo sąlygas.

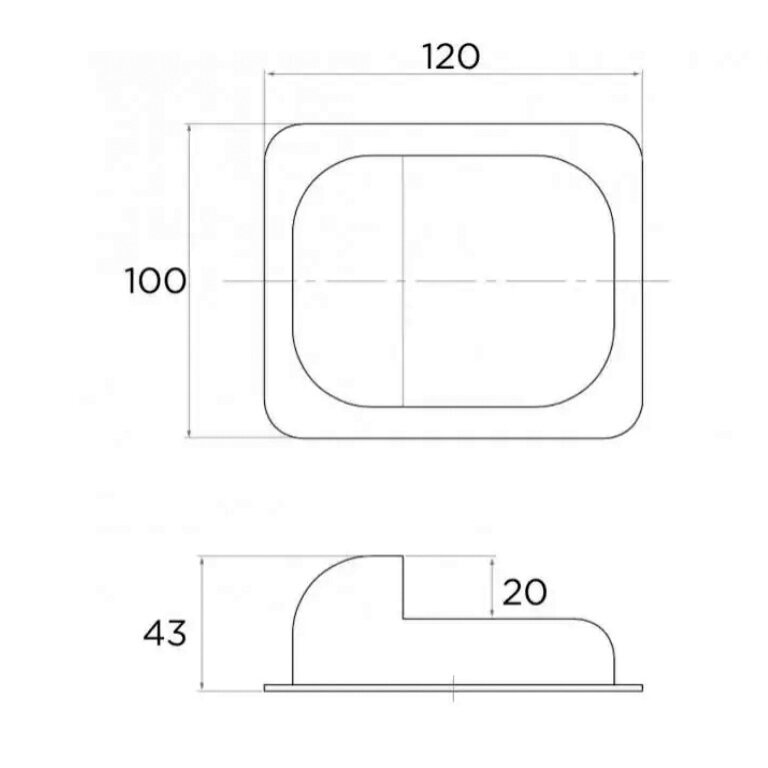

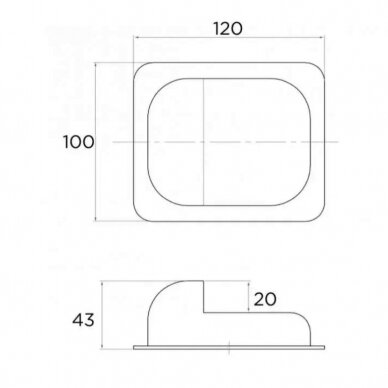

Šio modelio pagrindo matmenys yra 120 × 100 mm, o bendras aukštis – 43 mm. Dėl kompaktiškesnių matmenų stabdis gali būti pasirenkamas ten, kur didesnei vartų atramai nepakanka vietos arba reikalingas žemesnis kontaktinis aukštis.
61.092 yra metalinė vartų atrama be nurodytų guminių buferių. Jeigu reikalingas guminis kontaktinis paviršius, verta palyginti šį modelį su 61.092.OG versija.
Techninės charakteristikos
- Prekės kodas: 61.092
- Gaminio tipas: vartų galinis stabdis
- Pagrindo ilgis: 120 mm
- Pagrindo plotis: 100 mm
- Bendras aukštis: 43 mm
- Medžiaga: metalas
- Montavimo būdas: prisukamas prie tinkamai paruošto pagrindo
- Kontaktinė konstrukcija: metalinė atrama
- Paskirtis: varstomų vartų mechaninis eigos ribojimas
Kam reikalingas varstomų vartų galinis stabdis?
Varstomų vartų galinis stabdis naudojamas tada, kai reikia nustatyti aiškią vartų judėjimo ribą. Uždarant arba atidarant vartus, jų konstrukcija pasiekia numatytą atramos vietą, kuri neleidžia varčiai judėti toliau ta kryptimi.
Mechaninė atrama gali būti svarbi tiek rankiniu būdu valdomiems, tiek automatizuotiems vartams, jeigu jos naudojimas numatytas konkrečioje vartų sistemoje.
Pagrindinės funkcijos:
- Mechaninis vartų judėjimo ribojimas.
- Numatytos vartų sustojimo padėties nustatymas.
- Atramos sudarymas uždaromai arba atidaromai vartų varčiai.
- Galimybė pakeisti seną vartų stabdį, jeigu atitinka matmenys.
- Vartų uždarymo geometrijos išlaikymas tinkamai parinktoje montavimo vietoje.
Svarbu: vartų galinis stabdis neatlieka užrakto funkcijos. Jis riboja vartų judėjimą viena kryptimi, tačiau savaime neužtikrina uždarytų vartų fiksavimo.
120 × 100 mm pagrindas – kompaktiška vartų atrama
61.092 stabdis turi 120 × 100 mm pagrindą. Šie matmenys svarbūs renkantis montavimo vietą ir vertinant, ar atrama tilps numatytoje vartų sustojimo zonoje.
Lyginant su didesniu 61.091 modeliu, 61.092 užima mažiau vietos. Tai gali būti naudinga, kai vartų konstrukcijoje numatyta siauresnė atramos montavimo zona.
Vis dėlto mažesni matmenys savaime nereiškia, kad stabdis skirtas tik lengviems vartams. Leistinai apkrovai nustatyti reikalingi gamintojo mechaniniai duomenys.
43 mm aukščio vartų galinis stabdis
Šio modelio bendras aukštis yra 43 mm. Renkantis stabdį svarbu patikrinti atstumą tarp montavimo paviršiaus ir vartų konstrukcijos kontaktinės dalies.
Jeigu atrama bus per žema, vartai gali jos nepasiekti. Jeigu per aukšta, ji gali trukdyti vartų judėjimui arba sudaryti netinkamą kontakto vietą.
Prieš užsakant rekomenduojama išmatuoti faktinį vartų prošvaisos aukštį ir nustatyti, kurioje vietoje varčia turi atsiremti į stabdį.
Vartų galinis stabdis dviveriams vartams
Dviveriams varstomiems vartams gali būti reikalinga centrinė mechaninė atrama, nustatanti abiejų varčių uždarymo padėtį.
61.092 modelis gali būti naudojamas tokioje vietoje, jeigu vartų konstrukcija leidžia tinkamai perduoti kontaktines apkrovas į stabdį ir montavimo pagrindą.
Parenkant atramos vietą svarbu įsitikinti, kad abi varčios pasieks numatytą uždarymo padėtį, o stabdis netrukdys jų judėjimo trajektorijai.
Jeigu vartai automatizuoti, mechaninės atramos vieta turi atitikti vartų automatikos gamintojo reikalavimus.
Metalinė vartų atrama be guminio buferio
61.092 yra metalinės konstrukcijos vartų galinis stabdis. Šiam modeliui guminiai kontaktiniai buferiai nenurodyti.
Tai svarbus skirtumas nuo 61.092.OG varianto, kuris turi guminius buferius vartų atsirėmimui sušvelninti.
Renkantis tarp metalinės atramos ir modelio su guma rekomenduojama įvertinti kontaktinį paviršių, vartų konstrukcijos medžiagą ir pageidaujamą atsirėmimo pobūdį.
Jeigu svarbu sumažinti tiesioginį metalinių paviršių kontaktą, verta rinktis tam skirtą modelį su guminiu buferiu.
Prisukamas vartų galinis stabdis – montavimo principai
61.092 yra prisukamas vartų galinis stabdis, montuojamas prie tinkamai paruošto ir pakankamai tvirto pagrindo.
Montavimo vieta turi būti parinkta taip, kad stabdis galėtų atlikti mechaninės atramos funkciją, o vartų konstrukcija į jį remtųsi numatytoje vietoje.
- Nustatykite tikslią vartų sustojimo padėtį.
- Patikrinkite vartų varčios judėjimo trajektoriją.
- Išmatuokite atstumą tarp pagrindo ir vartų kontaktinės vietos.
- Įsitikinkite, kad 43 mm aukščio stabdis yra tinkamas.
- Patikrinkite montavimo paviršiaus tvirtumą.
- Pažymėkite tvirtinimo vietas pagal faktines gaminio angas.
- Parinkite pagrindo medžiagai ir apkrovoms tinkamus tvirtinimo elementus.
- Patikimai pritvirtinkite stabdį.
- Lėtai patikrinkite vartų judėjimą ir atsirėmimą į atramą.
Montuojant ant betono, metalo ar kito paviršiaus, tvirtinimo elementai turi būti parinkti pagal pagrindo savybes ir numatomas apkrovas.
Kaip pasirinkti tinkamą vartų galinį stabdį?
Prieš perkant vartų galinį stabdį rekomenduojama įvertinti šiuos kriterijus:
- Vartų tipas: vienvėriai ar dvivėriai varstomi vartai.
- Montavimo vieta: vartų uždarymo arba atidarymo galinė padėtis.
- Aukštis: ar 43 mm atrama pasieks numatytą kontaktinį paviršių.
- Pagrindo matmenys: ar pakanka vietos 120 × 100 mm gaminiui.
- Kontaktinis paviršius: ar reikalinga metalinė atrama, ar variantas su guma.
- Montavimo pagrindas: ar jis pakankamai tvirtas.
- Vartų masė ir greitis: nuo jų priklauso galimos stabdymo apkrovos.
Atkreipkite dėmesį: konkreti didžiausia leistina 61.092 stabdžio apkrova nenurodyta. Sunkesniems arba intensyviai naudojamiems vartams gaminio tinkamumą būtina įvertinti individualiai.
61.092 ar 61.091 – kurį vartų stabdį pasirinkti?
Abu modeliai yra metaliniai, prisukami varstomų vartų galiniai stabdžiai, tačiau skiriasi jų matmenys.
- 61.092 – 120 × 100 mm pagrindas, 43 mm aukštis.
- 61.091 – Ginoris nurodomas 158 × 138 mm pagrindas, 50 mm aukštis.
Renkantis tarp šių modelių svarbu palyginti pagrindo užimamą vietą ir reikalingą kontaktinį aukštį.
Didesni matmenys savaime nepatvirtina didesnės leistinos mechaninės apkrovos.
61.092 ar 61.092.OG – kuo skiriasi?
Šie modeliai priklauso tai pačiai 120 × 100 mm vartų galinių stabdžių grupei.
- 61.092 – metalinė vartų atrama be nurodytų guminių buferių.
- 61.092.OG – vartų galinis stabdis su guminiu buferiu, skirtu kontaktui su vartų konstrukcija sušvelninti.
Abiejų variantų tinkamumą reikia vertinti pagal faktinę konstrukciją, kontaktinę vietą ir montavimo sąlygas.
Kiti vartų galiniai stabdžiai Ginoris asortimente
Ginoris elektroninėje parduotuvėje galite rasti skirtingų matmenų ir konstrukcijų vartų galinius stabdžius:
- 61.090 – vartų galinis stabdis Ø90 mm, montuojamas į žemę.
- 61.091 – vartų galinis stabdis 158 × 138 mm, H50, metalinė atrama.
- 61.091.OG – vartų galinis stabdis 158 × 138 mm su guminiais buferiais.
- 60.038 – vartų galinis stabdis 100 × 80 mm, su guminiu buferiu.
Prieš pasirenkant konkretų modelį rekomenduojama palyginti jo matmenis, montavimo būdą ir kontaktinės dalies konstrukciją.
Dažniausiai užduodami klausimai
Kam skirtas vartų galinis stabdis 61.092?
Jis skirtas varstomų vartų judėjimui riboti numatytoje atidarymo arba uždarymo padėtyje.
Kokie yra 61.092 matmenys?
Pagrindo matmenys – 120 × 100 mm, o bendras aukštis – 43 mm.
Ar šis stabdis tinka dviveriams vartams?
Taip, jis gali būti naudojamas kaip mechaninė dviverių vartų atrama, jeigu atitinka konkrečios konstrukcijos reikalavimus.
Ar 61.092 turi guminį buferį?
Šis modelis yra metalinė vartų atrama be nurodyto guminio buferio. Modelis 61.092.OG turi guminius kontaktinius elementus.
Kaip tvirtinamas vartų galinis stabdis?
Stabdis prisukamas prie tinkamai paruošto ir pakankamai tvirto pagrindo.
Ar galima naudoti automatiniams vartams?
Taip, jeigu mechaninis eigos ribojimas numatytas vartų sistemoje ir atitinka automatikos gamintojo reikalavimus.
Ar vartų galinis stabdis užrakina vartus?
Ne. Stabdis nustato mechaninę judėjimo ribą, tačiau neatlieka užrakto funkcijos.
Kuo skiriasi 61.091 ir 61.092?
61.092 turi 120 × 100 mm pagrindą ir yra 43 mm aukščio. 61.091 yra didesnis modelis, kurio Ginoris nurodomi matmenys – 158 × 138 mm, aukštis – 50 mm.
Kada rinktis vartų stabdį su guminiu buferiu?
Variantas su guminiu buferiu gali būti tinkamesnis, kai norima sušvelninti vartų atsirėmimą ir sumažinti tiesioginį metalinių paviršių kontaktą.
Ar galima pakeisti seną vartų stabdį 61.092 modeliu?
Galima, jeigu sutampa reikalingi matmenys, kontaktinis aukštis ir montavimo sąlygos.
Kur įsigyti vartų galinį stabdį 120 × 100 mm?
Vartų galinį stabdį 120 × 100 mm, H43 – 61.092 galite įsigyti Ginoris elektroninėje parduotuvėje.
Gaminys skirtas vartų gamintojams, montuotojams ir pirkėjams, ieškantiems kompaktiškos metalinės atramos varstomų vartų eigos ribojimui.
Prieš užsakant rekomenduojama patikrinti stabdžio matmenis, montavimo vietą ir numatomas mechanines apkrovas.
