  • Plokštelė reguliuojamam vartų vyriui M20, 100×100×4 mm – 61.019.P

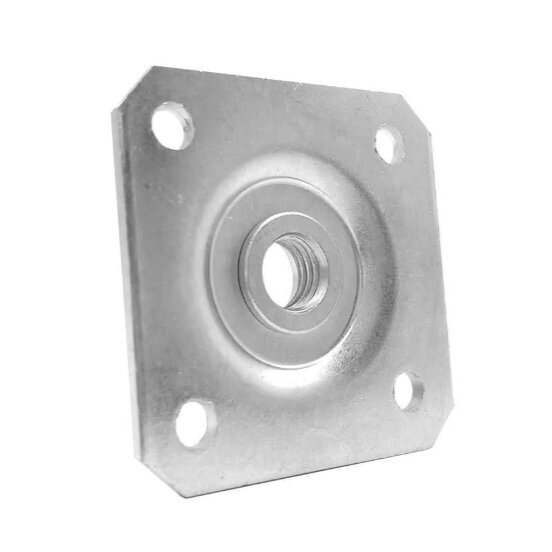

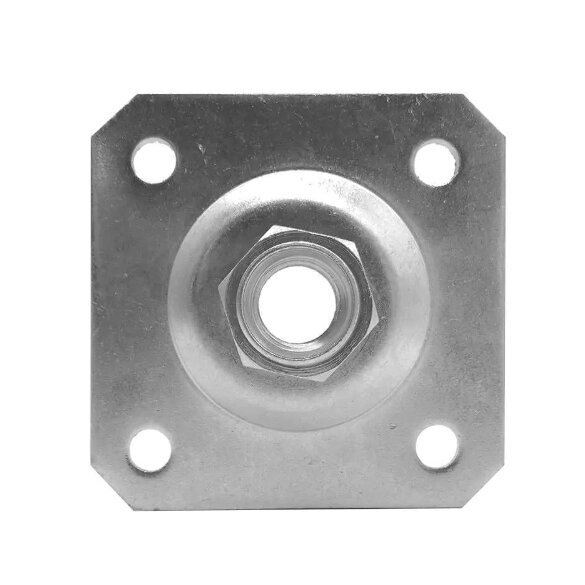

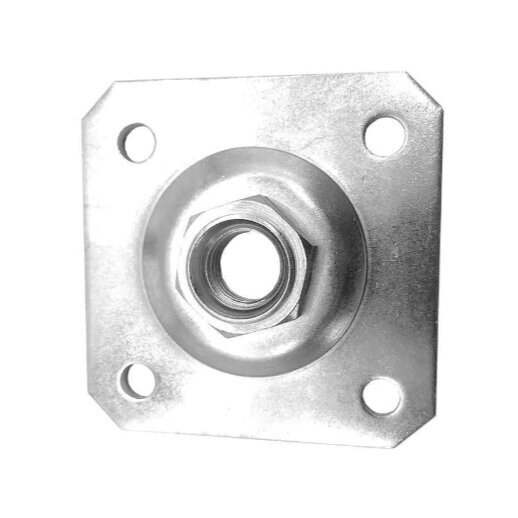

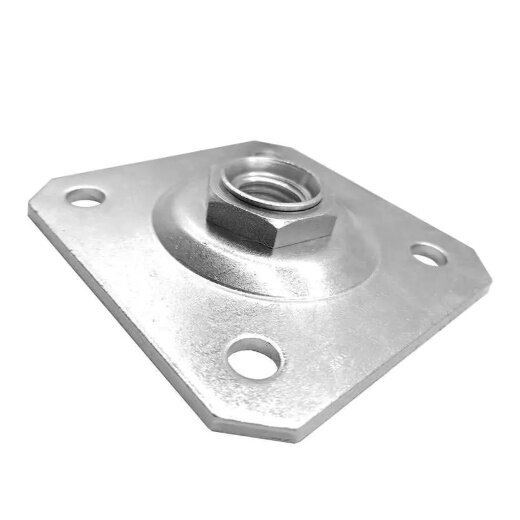

    Plokštelė reguliuojamam vartų vyriui M20, 61.019.P – atskiras cinkuoto plieno tvirtinimo elementas, skirtas reguliuojamo vyrio montavimui prie vartų stulpo ar kitos tinkamos atraminės konstrukcijos. Plokštelės matmenys yra 100×100 mm, storis – 4 mm.

    Kvadratinėje plokštelėje yra keturios tvirtinimo skylės, leidžiančios ją prisukti prie paruošto pagrindo. Gaminys skirtas vyrio konstrukcijai su M20 sriegiu. Cinko danga padeda apsaugoti plieną nuo korozijos ir leidžia naudoti detalę lauko vartų konstrukcijose, tinkamai įrengus visą tvirtinimo mazgą.

    Atkreipkite dėmesį: 61.019.P yra tik tvirtinimo plokštelė, o ne visas reguliuojamas vartų vyris. Prieš užsakant atsarginę detalę būtina patikrinti jos matmenis ir suderinamumą su turimu vyrio mechanizmu.

    Plokštelės 61.019.P techniniai duomenys

    Parametras Reikšmė
    Prekės kodas 61.019.P
    Gaminio tipas Reguliuojamo vartų vyrio tvirtinimo plokštelė
    Suderinamas sriegis M20
    Plotis 100 mm
    Aukštis 100 mm
    Storis S 4 mm
    Tvirtinimo skylių skaičius 4
    Medžiaga Plienas
    Paviršiaus danga Cinkuota
    Tvirtinimo būdas Prisukama
    Paskirtis M20 reguliuojamo vartų vyrio tvirtinimo mazgui
    Savarankiška leistina apkrova Nenurodyta

    Kam naudojama reguliuojamo vyrio M20 plokštelė?

    Plokštelė naudojama metalinių varstomų vartų, kiemo vartelių ir kitų varstomų konstrukcijų vyrių tvirtinimo mazguose. Ji aktuali vartų gamintojams, montuotojams ir metalinių konstrukcijų specialistams, kuriems reikalingas atskiras tvirtinimo elementas.

    Gaminys gali būti naudojamas naujos vartų konstrukcijos surinkimui arba esamo tvirtinimo mazgo remontui, kai reikia pakeisti pažeistą plokštelę. Atskiros detalės pasirinkimas leidžia remontuoti suderinamą mazgą neperkant viso vyrio, jeigu kitos jo dalys yra tinkamos naudoti.

    Plokštelės tinkamumas priklauso ne vien nuo sriegio dydžio. Būtina patikrinti išorinius matmenis, storį, tvirtinimo skylių išdėstymą ir jungties su vyrio mechanizmu konstrukciją.

    Pagrindinės plokštelės 61.019.P savybės

    • 100×100 mm matmenys. Kvadratinė forma, skirta tvirtinimo mazgui su atitinkamo dydžio montavimo vieta.
    • 4 mm storis. Patvirtintas gaminio konstrukcinis matmuo.
    • Keturios montavimo skylės. Leidžia prisukti detalę prie tinkamai paruošto pagrindo.
    • Pritaikyta M20 vyriui. Naudojama suderinamame reguliuojamo vartų vyrio mazge.
    • Cinkuotas plienas. Cinko sluoksnis padeda apsaugoti paviršių nuo korozijos.
    • Atskira atsarginė detalė. Gali būti naudinga remontuojant arba komplektuojant vartų furnitūrą.

    Kaip montuojama M20 vyrio tvirtinimo plokštelė?

    Prieš montuojant reikia įvertinti atraminio stulpo ar kito pagrindo būklę, standumą ir numatomas vartų apkrovas. Plokštelės montavimo vieta turi atitikti vyrių išdėstymą ir vartų varčios geometriją.

    100×100 mm plokštelė tvirtinama per keturias montavimo skyles. Varžtų arba inkarų tipas, skersmuo ir ilgis parenkami pagal faktinius skylių matmenis, pagrindo medžiagą ir konstrukcijos apkrovas.

    Montuojant prie metalinio stulpo būtina įvertinti jo sienelės storį ir jungties standumą. Montuojant prie betono ar mūro, reikia naudoti konkrečiam pagrindui tinkamus tvirtinimo elementus.

    Viršutinio ir apatinio vyrių sukimosi ašys turi sutapti. Netinkamas jų išdėstymas gali apsunkinti vartų judėjimą ir padidinti tvirtinimo mazgų apkrovą.

    Po montavimo reikia patikrinti plokštelės stabilumą, tvirtinimo jungčių patikimumą ir vartų judėjimą. Jei montavimo metu pažeidžiama cinko danga, pažeistas vietas rekomenduojama papildomai apsaugoti nuo korozijos.

    Kaip pasirinkti tinkamą reguliuojamo vyrio plokštelę?

    Reguliuojamų vartų vyrių tvirtinimo plokštelės gali skirtis matmenimis, storiu, skylių išdėstymu ir jungties konstrukcija. Todėl vien M20 sriegio žymėjimo nepakanka suderinamumui patvirtinti.

    61.019.P plokštelė yra 100×100×4 mm dydžio ir skirta M20 reguliuojamo vyrio tvirtinimo mazgui. Jei keičiama sena detalė, rekomenduojama sutikrinti jos prekės kodą ir konstrukcinius matmenis.

    Jeigu reikalingas visas vyris su reguliavimo mechanizmu, peržiūrėkite reguliuojamą vartų vyrį M20, 61.019.

    Ar plokštelė turi atskirą leistiną apkrovą?

    Šiai atskirai plokštelei savarankiška leistina vartų apkrova nenurodyta. Viso vyrio mazgo laikomoji geba priklauso nuo vyrio konstrukcijos, tvirtinimo elementų, atraminio stulpo ir vartų varčios geometrijos.

    Visam reguliuojamam vyriui nurodytos apkrovos negalima automatiškai priskirti vienai tvirtinimo plokštelei. Renkantis tvirtinimo sistemą būtina įvertinti visas jos sudedamąsias dalis.

    Dažniausiai užduodami klausimai

    Ar 61.019.P yra visas reguliuojamas vartų vyris?

    Ne. Tai atskira tvirtinimo plokštelė, skirta suderinamam M20 reguliuojamo vyrio mazgui.

    Kokie plokštelės matmenys?

    Plokštelės plotis ir aukštis yra 100×100 mm, storis – 4 mm.

    Kiek tvirtinimo skylių turi plokštelė?

    Plokštelėje yra keturios montavimo skylės.

    Ar plokštelė cinkuota?

    Taip. Gaminys pagamintas iš plieno ir padengtas cinko sluoksniu.

    Ar ši plokštelė tinka M16 vyriui?

    Ji skirta M20 vyrio tvirtinimo mazgui. M16 vyriui reikia parinkti pagal jo konstrukciją suderinamą plokštelę.

    Ar plokštelę galima naudoti lauko vartams?

    Taip, jeigu visa konstrukcija tinkamai sumontuota ir užtikrinta reikiama apsauga nuo korozijos.

    Ar plokštelė pati atlaiko 105 kg?

    Tokios savarankiškos apkrovos plokštelei nenurodyta. Apkrovos duomenys, pateikiami visam vyrių komplektui, nėra atskiros plokštelės charakteristika.

    Ar tvirtinimo varžtai įeina į komplektą?

    Komplektaciją rekomenduojama patikslinti prieš užsakant. Tvirtinimo elementai turi būti parenkami pagal konkretų montavimo pagrindą.

    Susijusios prekės

    Visas M20 vyris: reguliuojamas vartų vyris M20, 61.019.

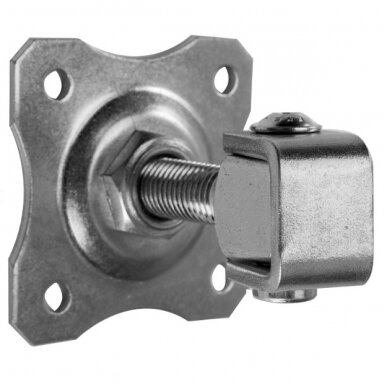

    Kita M20 plokštelė: plokštelė reguliuojamam vyriui M20, 61.017.P. Prieš keičiant vieną plokštelę kita būtina patikrinti jų konstrukcinį suderinamumą.

    Visus modelius rasite reguliuojamų vartų vyrių kategorijoje, o papildomus montavimo elementus – vartų furnitūros kategorijoje.
