  • Reguliuojamas vartų vyris M16 su 100×100×4 mm plokštele – 61.019.16

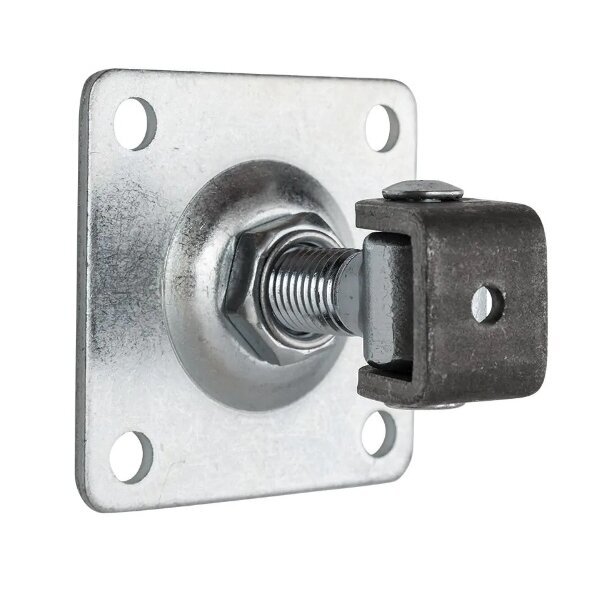

    Reguliuojamas vartų vyris M16, 61.019.16 – plieninis vyris su kvadratine 100×100×4 mm tvirtinimo plokštele, skirtas metaliniams varstomiems vartams ir varteliams. Plokštelėje įrengtos keturios montavimo skylės, todėl vyrį galima pritvirtinti prie tinkamos atraminės konstrukcijos.

    Vyris turi M16 srieginį reguliavimo mechanizmą, leidžiantį koreguoti vartų varčios padėtį stulpo atžvilgiu. Bendras gaminio ilgis pagal techninį brėžinį yra 88 mm, auselės plotis – 43 mm, o srieginės dalies matmuo G – 40 mm.

    Srieginės dalys ir tvirtinimo plokštelė yra cinkuotos, tačiau vyrio auselė pagaminta iš juodo plieno. Naudojant vyrį lauke, necinkuotą auselę reikia papildomai apsaugoti nuo korozijos.

    Reguliuojamo vartų vyrio 61.019.16 techniniai duomenys

    Parametras Reikšmė
    Prekės kodas 61.019.16
    Gaminio tipas Reguliuojamas vyris su prisukama plokštele
    Sriegis M M16
    Plokštelės matmenys 100×100×4 mm
    Auselės plotis B 43 mm
    Plokštelės matmuo C 100 mm
    Srieginės dalies matmuo G 40 mm
    Bendras ilgis L 88 mm
    Tvirtinimo skylių skaičius 4
    Medžiaga Plienas
    Paviršiaus apsauga Cinkuotos dalys, juodo plieno auselė
    Leistina apkrova Iki 65 kg dviejų vyrių porai, kai vartų varčios ilgis 2 m

    B, C, G ir L – techninio brėžinio matmenys. Bendras ilgis L nėra reguliavimo eiga. Apkrova nurodyta dviem vyriams, o ne vienam.

    Pagrindinės reguliuojamo vartų vyrio M16 savybės

    • M16 srieginis reguliavimas. Leidžia tikslinti vartų varčios padėtį montavimo metu ir po jo.
    • 100×100×4 mm tvirtinimo plokštelė. Skirta prisukamam montavimui prie tinkamos atramos.
    • Keturios montavimo skylės. Leidžia pritvirtinti plokštelę mechaniniais tvirtinimo elementais.
    • 43 mm pločio auselė. Konstrukcinis matmuo, svarbus parenkant suderinamą vyrį.
    • 88 mm bendras ilgis. Padeda įvertinti montavimo geometriją.
    • Iki 65 kg apkrova vyrių porai. Nurodyta 2 m ilgio vartų varčiai.

    Kur naudojamas reguliuojamas vyris 61.019.16?

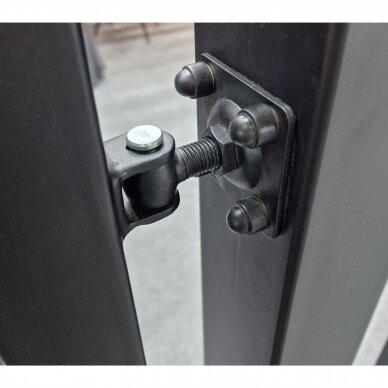

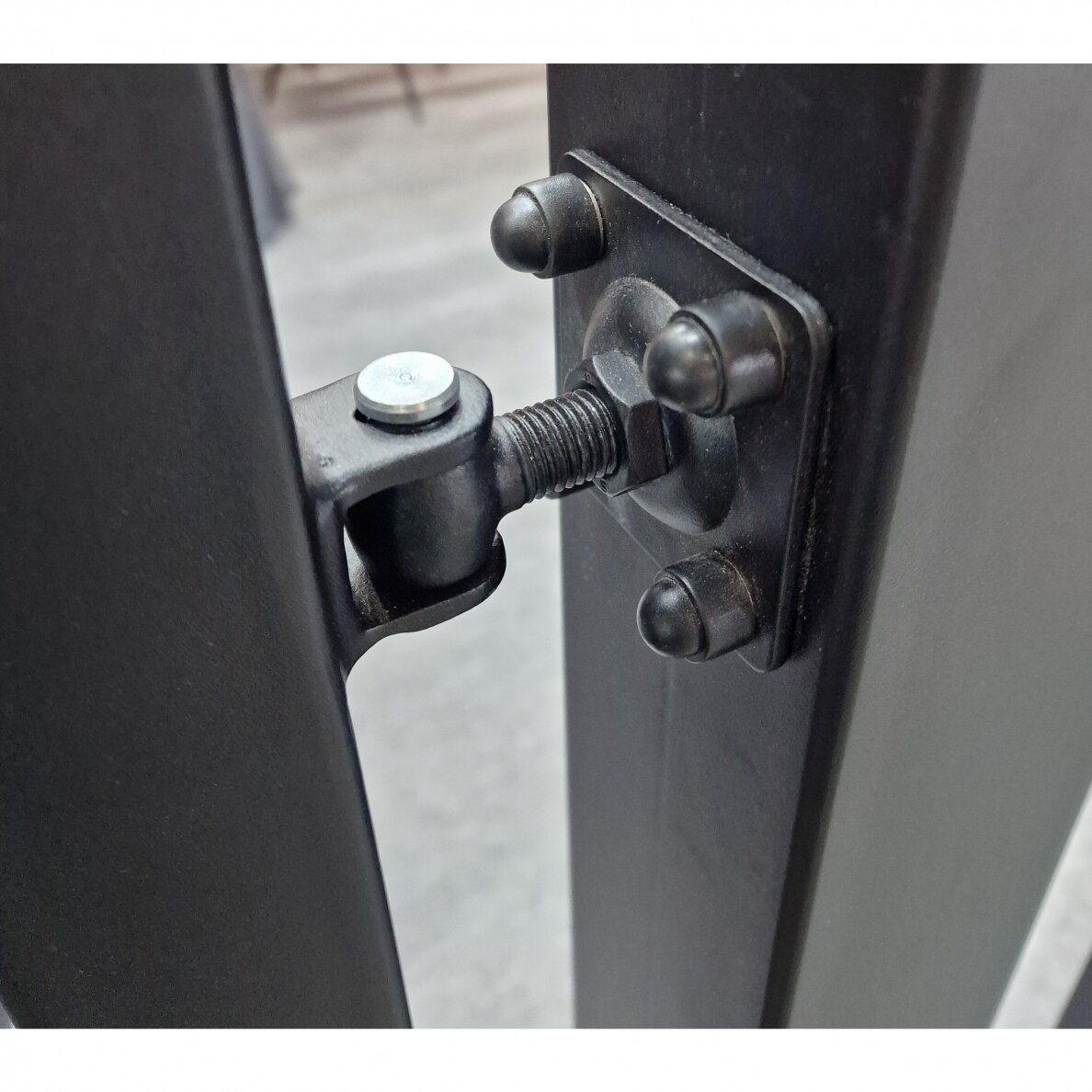

    Šis modelis skirtas varstomiems kiemo vartams, įvažiavimo vartų varčioms, metaliniams varteliams ir kitoms varstomoms konstrukcijoms, kuriose reikalingas reguliuojamas vyris su prisukama plokštele.

    100×100 mm plokštelė gali būti naudinga, kai konstrukcijoje numatyta didesnė tvirtinimo plokštuma, tačiau būtina atsižvelgti į tai, kad vyrio sriegis yra M16, o leistina apkrova nustatyta konkrečiomis sąlygomis.

    Vyris gali būti naudojamas tiek naujų vartų gamybai, tiek esamų vyrių keitimui, jei tvirtinimo matmenys ir apkrovos atitinka konstrukcijos reikalavimus.

    Kaip montuojamas M16 vyris su plokštele?

    Prieš montuojant reikia įvertinti atraminio stulpo standumą, vartų varčios svorį, ilgį ir numatomą vyrių išdėstymą. Viršutinio ir apatinio vyrių sukimosi ašys turi sutapti.

    100×100 mm plokštelė tvirtinama per keturias montavimo skyles. Varžtų arba inkarų tipas, ilgis ir skersmuo parenkami pagal faktinius skylių matmenis, pagrindo medžiagą ir numatomas apkrovas.

    Montuojant prie metalinio stulpo reikia įvertinti jo sienelės storį ir jungties tvirtumą. Montuojant prie betono ar mūro, naudojami atitinkamam pagrindui pritaikyti tvirtinimo elementai.

    Po montavimo būtina patikrinti vartų judėjimą, tvirtinimo jungčių patikimumą ir reguliavimo mechanizmo veikimą.

    Kaip reguliuojama vartų varčios padėtis?

    M16 srieginis mechanizmas su reguliavimo veržle leidžia koreguoti vyrio padėtį atraminės konstrukcijos atžvilgiu. Taip galima tikslinti tarpą tarp vartų varčios ir stulpo.

    Prieš reguliuojant vartų varčią būtina saugiai prilaikyti. Reguliavimo metu reikia užtikrinti pakankamą sriegio įsukimo ilgį, o baigus – patikrinti veržlės fiksavimą ir sklandų vartų judėjimą.

    Reguliavimo galimybė nepakeičia tinkamai įrengtos atramos ir patikimų tvirtinimo jungčių.

    Ar vyris tinkamas naudoti lauke?

    Vyris gali būti naudojamas lauko vartų konstrukcijose, tačiau svarbu tinkamai įvertinti jo dalių paviršiaus apsaugą.

    Srieginės dalys ir plokštelė yra cinkuotos, o auselė – juodo plieno. Necinkuotą auselę rekomenduojama padengti tinkama antikorozine sistema, pavyzdžiui, metalo gruntu ir dažais. Taip pat reikia apsaugoti montavimo metu pažeistas metalines vietas.

    Kokią apkrovą atlaiko vyris 61.019.16?

    Šiam modeliui nurodyta iki 65 kg leistina apkrova dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.

    Tai nėra vieno vyrio laikomoji galia. Ilgesnei ar kitokios geometrijos varčiai šios reikšmės negalima automatiškai taikyti. Taip pat būtina įvertinti vėjo poveikį, tvirtinimo elementus ir atraminio stulpo tvirtumą.

    Kuo 61.019.16 skiriasi nuo 61.019 M20?

    Abu modeliai turi 100×100×4 mm tvirtinimo plokšteles, 43 mm pločio auseles ir 88 mm bendrą ilgį, tačiau skiriasi sriegio dydžiu ir leistina apkrova.

    • 61.019.16: M16 sriegis, iki 65 kg apkrova vyrių porai su 2 m ilgio varčia.
    • 61.019: M20 sriegis, iki 105 kg apkrova vyrių porai su 2 m ilgio varčia.

    Šių modelių nereikėtų laikyti tiesiogiai pakeičiamais vienas kitu. Prieš renkantis būtina įvertinti vartų svorį, geometriją ir montavimo konstrukciją.

    Didesnio sriegio modelis: reguliuojamas vartų vyris M20 su plokštele, 61.019.

    Dažniausiai užduodami klausimai

    Ar 61.019.16 turi M16 ar M20 sriegį?

    Šio modelio sriegis yra M16. M20 sriegį turi atskiras modelis 61.019.

    Kokie tvirtinimo plokštelės matmenys?

    Plokštelė yra 100×100 mm dydžio ir 4 mm storio.

    Ar vyris privirinamas?

    Šis modelis turi plokštelę su keturiomis skylėmis ir skirtas montuoti prisukant prie tinkamos atraminės konstrukcijos.

    Ar visas vyris cinkuotas?

    Ne. Srieginės dalys ir plokštelė yra cinkuotos, tačiau auselė pagaminta iš juodo plieno.

    Ar galima reguliuoti vartų padėtį po montavimo?

    Taip. M16 srieginis mechanizmas leidžia koreguoti vartų varčios padėtį.

    Ar 65 kg apkrova nurodyta vienam vyriui?

    Ne. Ji taikoma dviejų vyrių porai, kai vartų varčios ilgis yra 2 metrai.

    Ar montavimo varžtai įeina į komplektą?

    Tvirtinimo elementų komplektaciją rekomenduojama patikslinti prieš užsakant. Jie parenkami pagal konkretų montavimo pagrindą.

    Susijusios prekės

    Jeigu reikalingas M20 modelis, peržiūrėkite reguliuojamą vartų vyrį 61.019. Kitas M16 modelis su mažesne plokštele: reguliuojamas vartų vyris 61.018.

    Visą asortimentą rasite reguliuojamų vartų vyrių kategorijoje, o kitus vartų montavimo elementus – vartų furnitūros kategorijoje.
